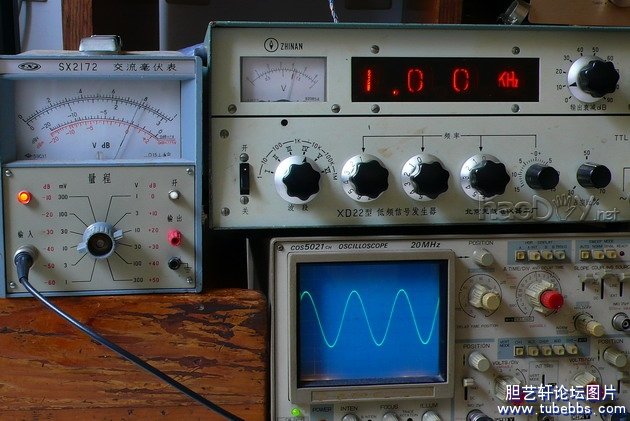

假如没有信号产生器和示波器时，可以行使带有单频测试信号的CD测试片来举办，如雨果发热碟1、TEST CD等，输入信号后，用数字表交换档别离测试道理图上测试点的输出电压，使上下臂输出的交换电压同等即可，固然精度不是太高，也不直观，但结果照旧不错的。 2-3、输出级调解，将示波器探头接到输出端的假负载电阻上，输入1000HZ正弦波信号，调解到输出波形刚呈现削波时，微调一臂输出管的偏压电位器，使上下波形形态根基同等，下图是输出45W时呈现削波时调解后的波形
波形细部

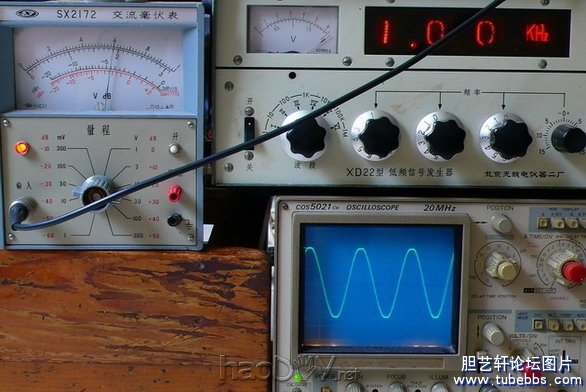

本机经该项调解后CD端的直流压差一边为0.1V, 另一边为0.3V，总体看来输出管EL34的配对环境还不错。 2-4、负反馈调解，用22K电位器串联4.7K电阻，取代负反馈电阻，把呆板上的音量电位器调到3点钟的位置牢靠稳固，输入1000HZ的信号，调解信号输入幅度为1.2 v— 1.5V, 调解负反馈电阻，使输出功率为35W，而且波形无畸变，用同值牢靠电阻换下电位器即可。下图是输出35W时的1000HZ正弦波波形

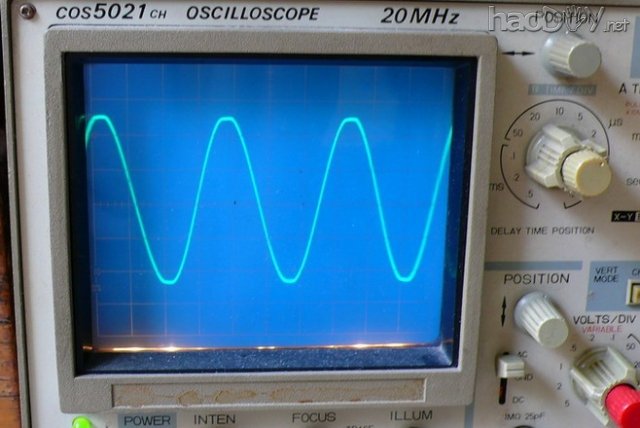

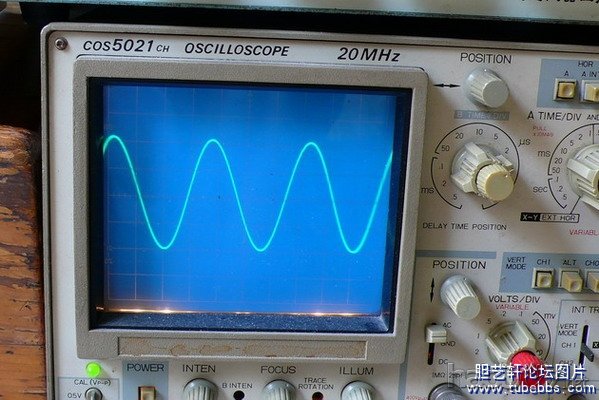

波形细部

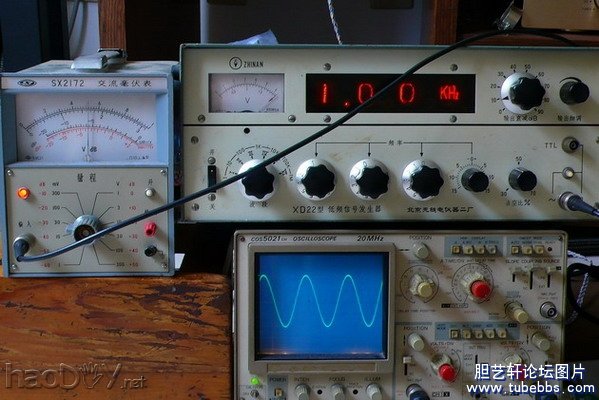

赔偿电容简直定，输入10K方波信号，调查假负载电阻上的波形，假若有明明振铃的话，就必要加电容赔偿，假如没有可能不明明就不加，加多了会影响高频上限的频宽，本机测试时有呈现振铃征象，从47P加起，到120P时，振铃环境为可以接管。 到此本机调解竣事，插手整机机能测试 三、整机机能测试： 频响(7.5W输出时）：0DB时 20Hz —20KHz 根基平直 0DB 基准1000Hz

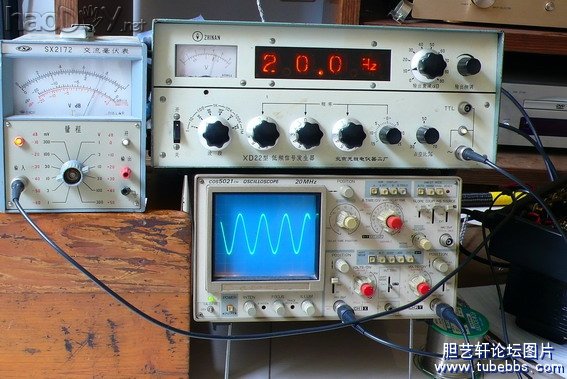

0DB 低端20Hz

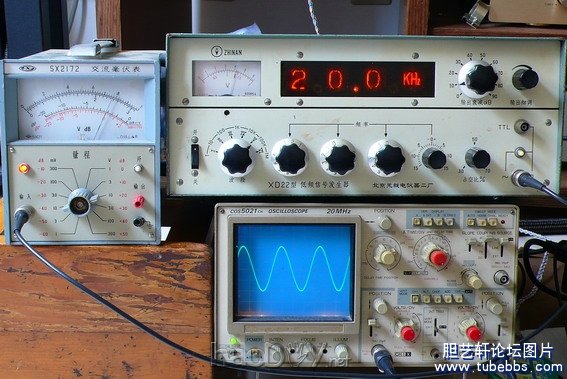

0DB 高端 20KHz
-1DB 时 10Hz — 36KHz （低端只-0.5DB） (-0.5DB) 低端 |
