用平价原件打造的300B电子管单端胆机,音色也迷人(3)

时间:2013-01-15 16:46来源:www.tubebbs.com 作者:MACH 点击:
下载次数:4 2010-10-3 18:52 300W电源变压器 下载次数:2 2010-10-3 18:52 300W电源变压 输出变压器绕制数据及线包分列方法: 下载次数:50 2010-10-3 18:55 输出牛线包分列方法 电感L1、L2、L3。电感L1,电流250mA,直

用平价原件打造的300B电子管单端胆机,音色也迷人

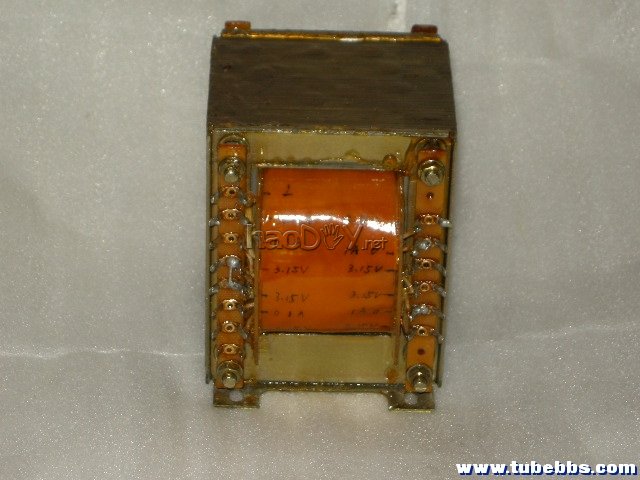

300W电源变压器

用平价原件打造的300B电子管单端胆机,音色也迷人

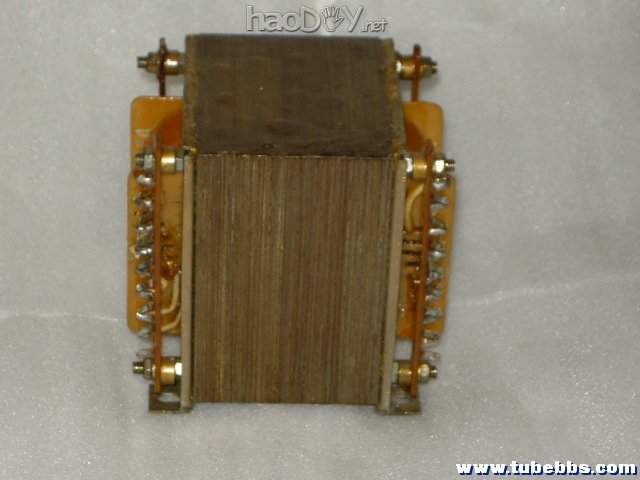

300W电源变压

用平价原件打造的300B电子管单端胆机,音色也迷人

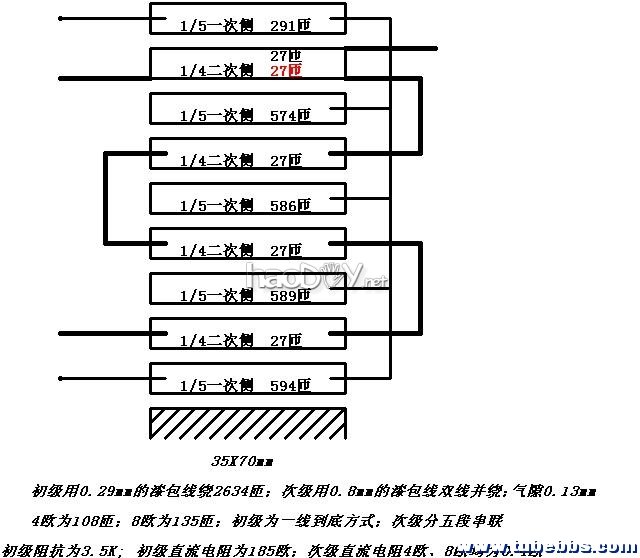

输出变压器绕制数据及线包分列方法:



输出牛线包分列方法

用平价原件打造的300B电子管单端胆机,音色也迷人

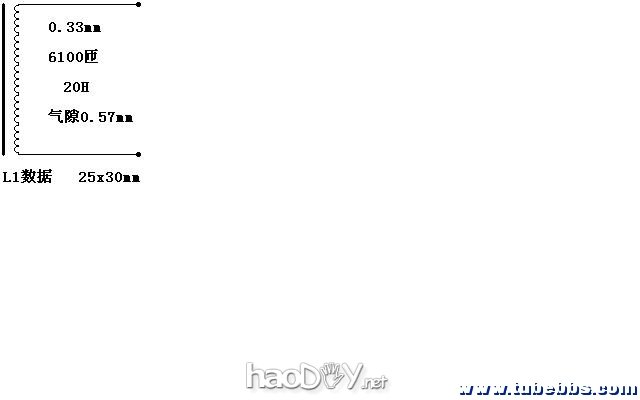

电感L1、L2、L3。电感L1,电流250mA,直流电阻230欧;电感量L=20H;L2、L3:电流40mA,最小电感量Lmin=18H,直流电阻=560欧。

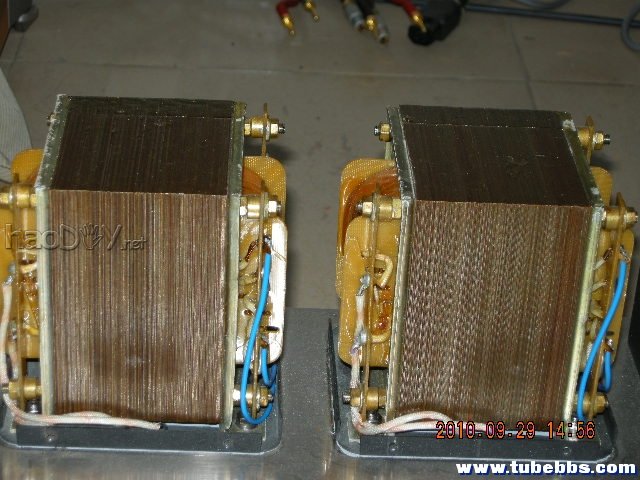

电感L1

用平价原件打造的300B电子管单端胆机,音色也迷人



电感L1

用平价原件打造的300B电子管单端胆机,音色也迷人

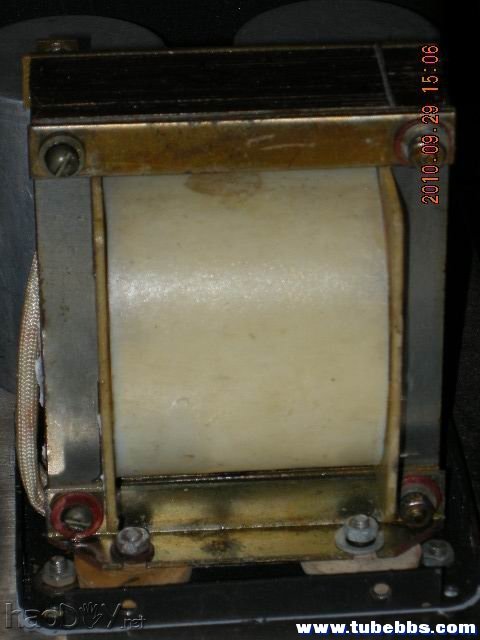

电感L2、L3 (责任编辑:admin)
