用平价原件打造的300B电子管单端胆机,音色也迷人(2)

时间:2013-01-15 16:46来源:www.tubebbs.com 作者:MACH 点击:
流, 电感 L1 也是廉价的,绕制数据请看图, L2 、 L3 为制品电感(此电感拆自老式战机的通话部 分)。 本线路是原创线路,若有类似纯属偶合。 下载次数:137 2010-10-3 18:45 放大部份 下载次数:100 2010-10-3 18:4
流,电感L1也是廉价的,绕制数据请看图,L2L3为制品电感(此电感拆自老式战机的通话部分)。 本线路是原创线路,若有类似纯属偶合。

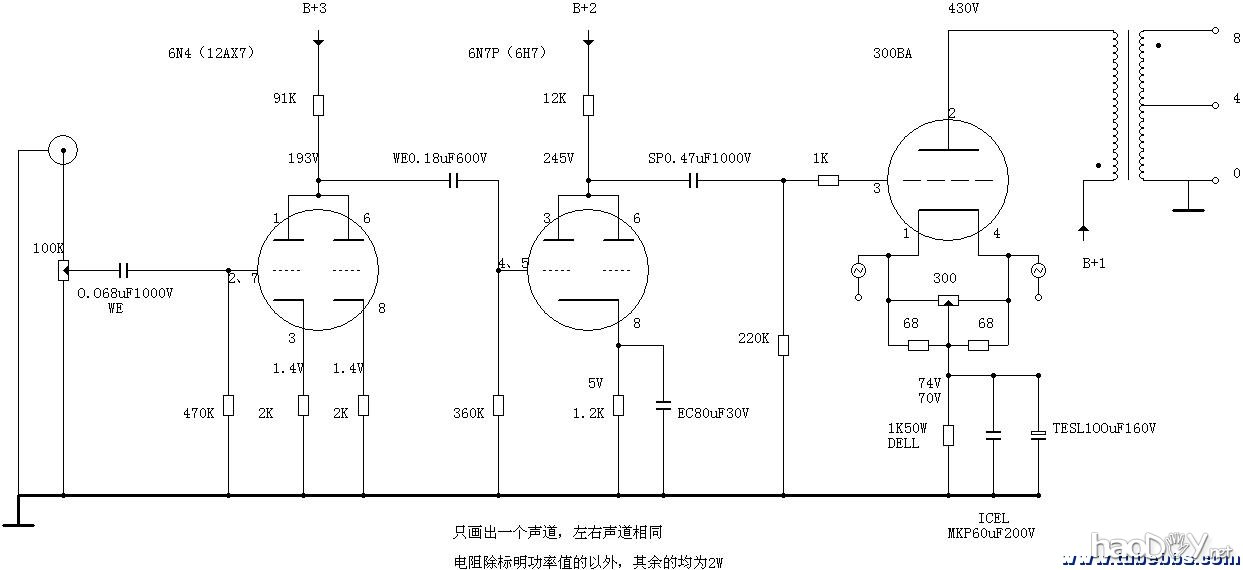

放大部份

用平价原件打造的300B电子管单端胆机,音色也迷人

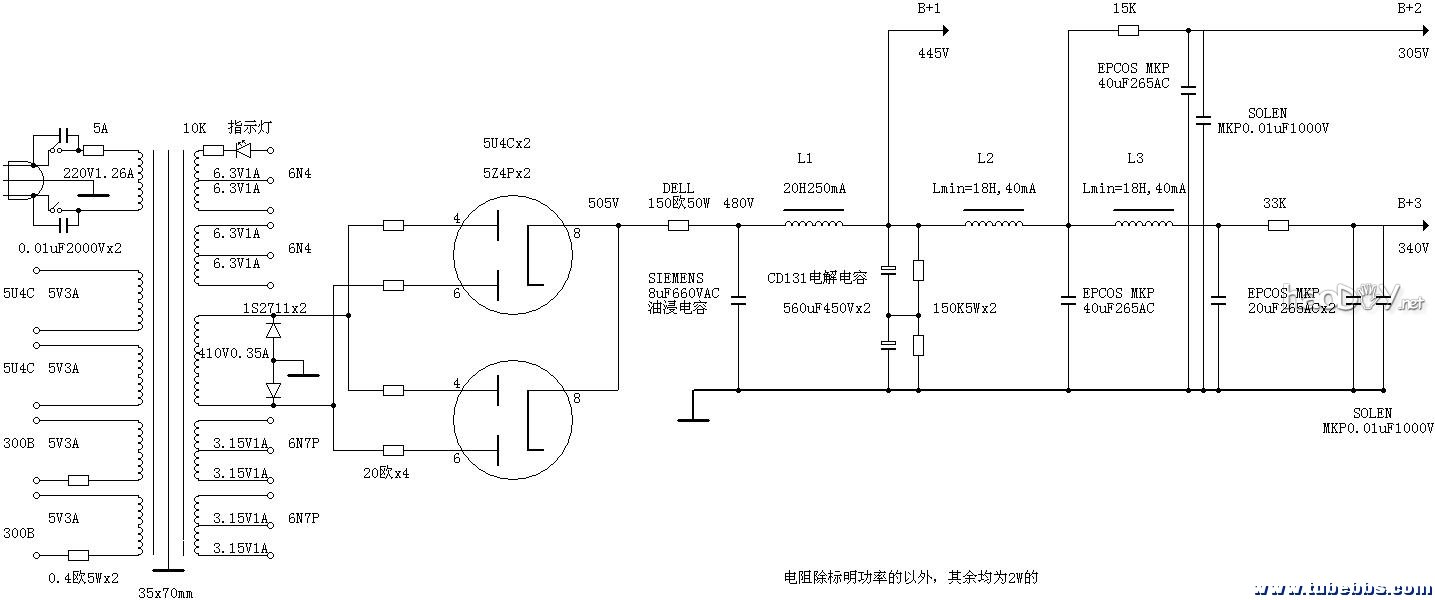

电源部门

用平价原件打造的300B电子管单端胆机,音色也迷人


2:廉价输出变压器器,所用铁心规格同电压变压器沟通。低级阻抗为3.5K,低级用0.29mmQZ-2包线,回收一线到底绕制工艺,次级为4欧、8欧,用0.8mmQZ-2漆包线双线并绕,绕制数据如图。

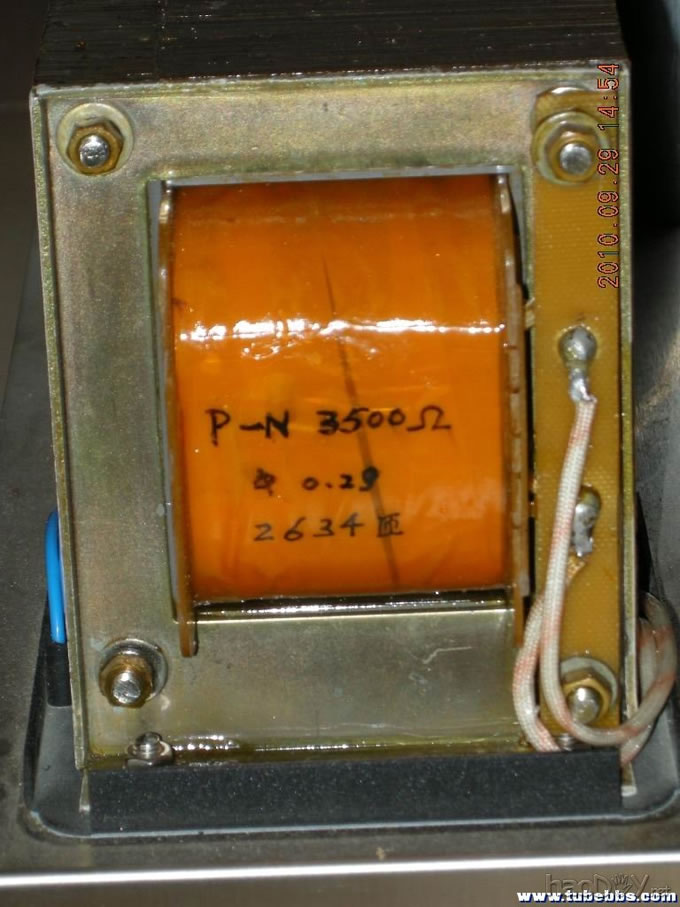

输出变压器

用平价原件打造的300B电子管单端胆机,音色也迷人

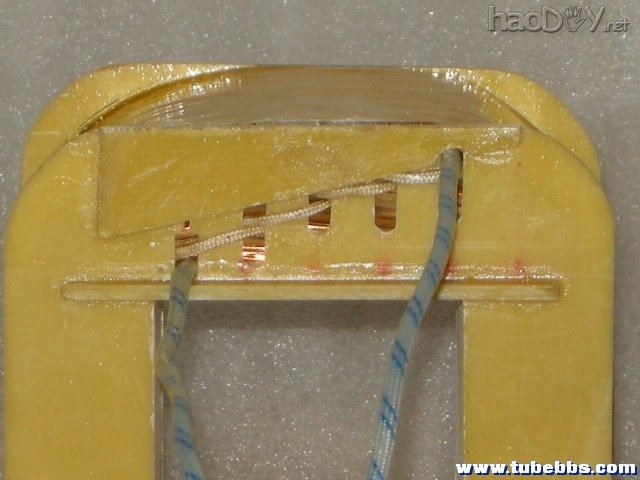

一先到底工艺

用平价原件打造的300B电子管单端胆机,音色也迷人



输出变压器 (责任编辑:admin)
