牛罩和底座装到一起

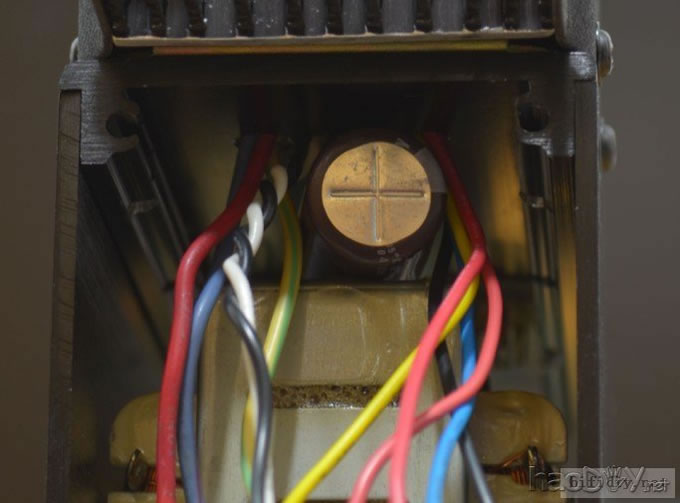

试了一下，空隙高度比100UF400V的电容直径稍大一点点，惊险。

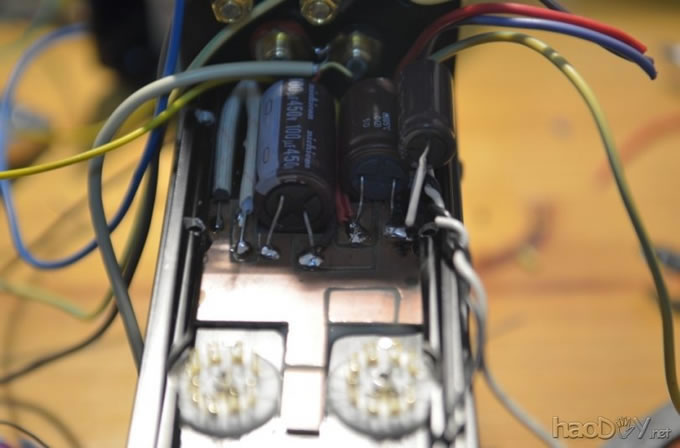

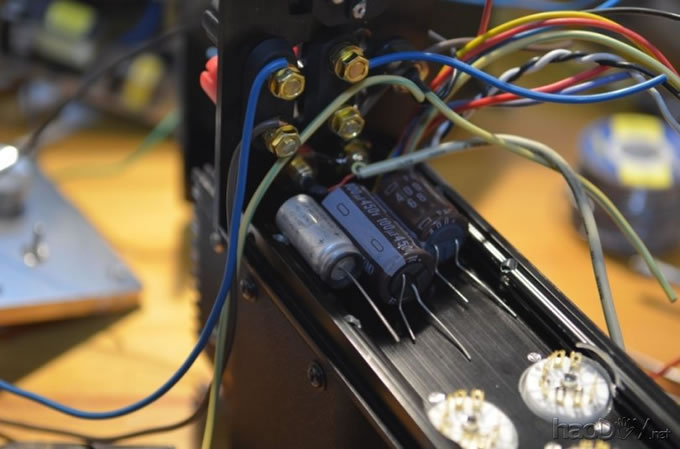

试试电容摆放

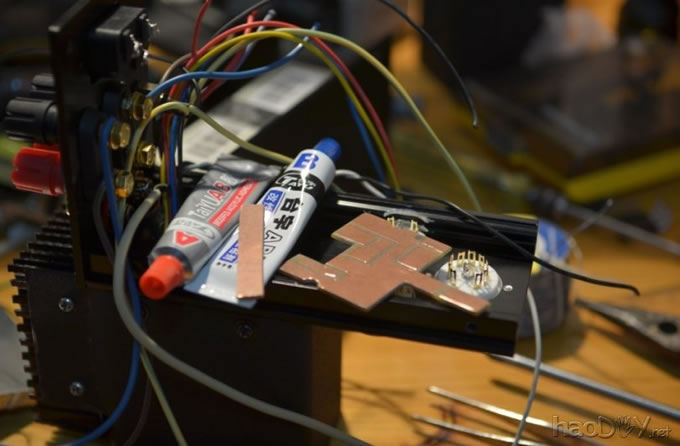

电路板+AB胶

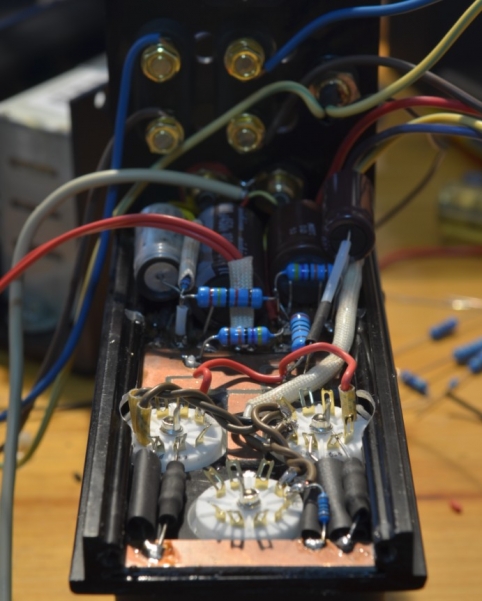

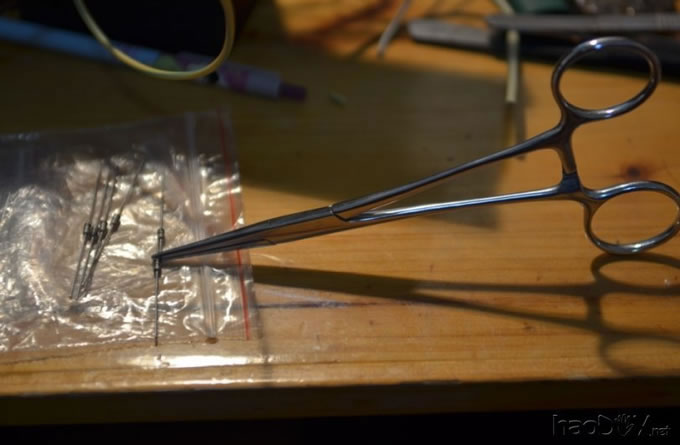

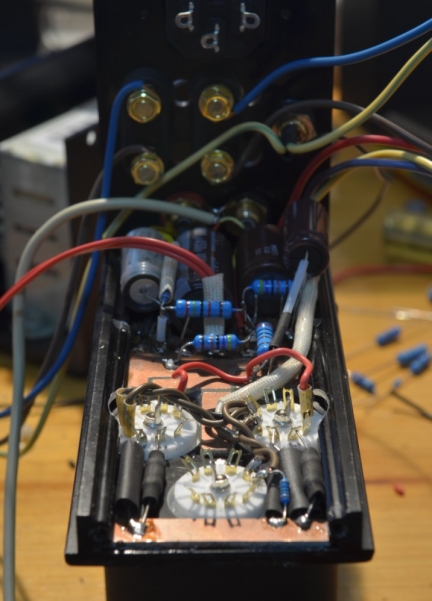

焊稳压管，47V六只

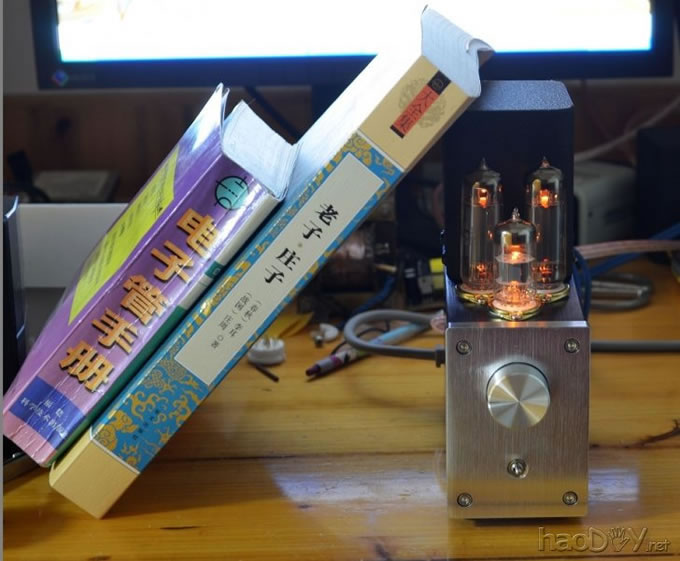

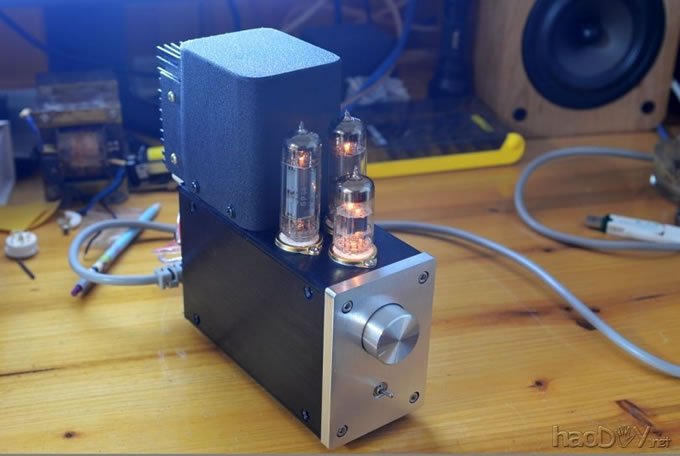

因为有十几斤重，小胆机还是很稳当的，不用点力都推不倒

一次性出声了，但有个问题，想调试一下线路什么的那是相当的困难，因为要把线路部分露出来，要拆掉好多线……

没有干扰，没有交流声。6只47V稳压管串联，场管稳压输出部分280V

试了一下，拨掉前级放大的6N1，直接将6P14栅极的耦合电容接到音频输入端，音质a很棒

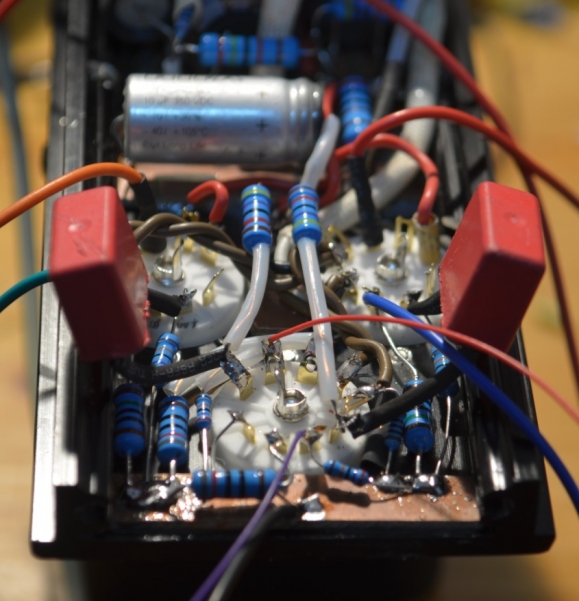

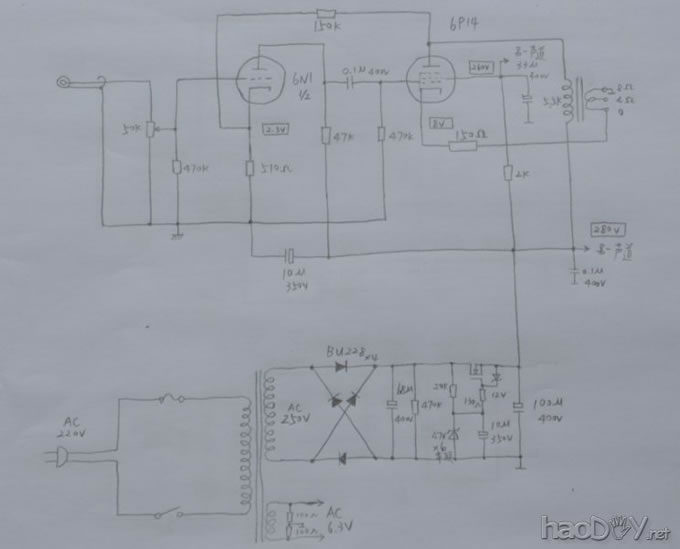

改到目前的电路，省略了阴极电容，既能提高本级的负反馈量，又能节约空间。6N1阴极推荐的是680欧，但手头只有510欧的，在论坛看到这样的反馈，就借用来了。如果用6N4或12AX7，请参考J版的12AX7前级的那个电路，并注意高压部分用电阻调到需要的电压。目前大中小音量试听，感觉还不错。
没有仪器、没有专业知识（学的干的是会计类），东拼西凑的东东，会响就满足了书桌上的6n1+6P14迷你单端胆机

图中是实测的电压
