在这个放大器是致命的电压，使用时要格外小心做任何测量。我建议您安装6NO30的（如果你使用一个），而不是任何其他管。打开电源，检查电压。应该有12 VDC之间的加热器引脚插座和B +的滤波电容约为475 12SL7。240电压点将是高的（接近475读数）上的电路，因为没有负载。直到6NO30开关（约30秒）不应该有任何B +。如果一切顺利，关闭电源。该过滤器将在这一点上完全充电，所以要小心，不要接触任何部分的电路。将剩余的管子和重新申请的权力。注意的问题（管板红彤彤的，火花，烟雾，噪声和其他有趣的事情，表明坏消息）。再次检查电压。它们应该在适当的范围内（12 VDC加热器，B +中的475和240）。如果他们有很大的不同，这是有线的错误。如果一切OK，关闭电源，将扬声器。打开电源。应该有很少或根本没有从扬声器的声音（嗡嗡声或噪音）。少量可能是确定的，如果你有非常敏感的扬声器。如果你能听到它在12英寸的扬声器，则有可能是地/屏蔽类型的问题。我有93分贝/瓦的扬声器，你的耳朵听到的嗡嗡声和噪音几乎是不能直接在扬声器格栅。如果这一切检查出来，再喂放一个信号，看到什么出来。它应该是温馨甜蜜的管乐。现在是时候做一个初步的平衡输出管。测试点之间连接电压表应阅读在40〜200 mV范围。的目的是要调整的控制，使每个管读数相同。的读数加起来应该等于mA的CCS设置了许多。如果您选择了125毫安，然后两个读数的总和应该是接近125。确切此时，这一点并不重要。允许放大器运行至少15分钟，并再次检查设置。它可能会改变一点点-所以其重置。我建议你看看这种方式大约每月一次的占管老化。如果管不会平衡，然后交换他们。有些管电网在地面上比别人更敏感。它几乎总是可以让他们平衡。如果管会不均衡，则有可能是接线错误或管，是出公差。这是没有必要有匹配的管，但是，如果价格是正确的，然后它使它们更接近和容易地平衡。我发现，并不是所有的企业平衡管以同样的方式，有时是“匹配”套不工作，以及随机选择的。该电路平衡它们的闲置电流在一个相当高的水平。许多公司使用的小电流最大电压和电流值或基地的测试。对于什么是值得，我已经有好运气与JJ管和不那么好的经验与EH KT88管。只是要确保没有人会太激动了，也未必是EH的故障。并非所有管工作，以及在所有电路和EH KT88管，可能只是在其他设计中。我只是不工作，在这种情况下。金狮KT88管工作得很好，所以它不是一个基本的KT88管设计本身的属性。
似乎总是会造成问题的一个领域是在反馈环路的相位。在一个方向，这将是“负面”，并在其他，这将是“积极的”。负反馈稳定的放大器的增益和响应。只有少量使用。它也需要照顾的任何可能的东西会激发输出变压器约60 kHz的共振。正面的反馈做的正好相反。说没有测试设备的最简单的方法就是倾听。如果反馈是负输出将略低于是断开连接的。如果输出是大是肯定的。这是很容易看到的范围时，饲料中的小信号。少量使用它只是小幅低量（约3-6分贝）。我接到来自另一个DIYer们使用不同的输出变压器。他的高频率响应是相当多的。在这种情况下，我建议尝试较低值的的NFB电容器（1000 pF）的。的电阻和电容的确切值是基于上Edcor变压器。如果你使用一些其他的品牌，您可能需要试验的值。

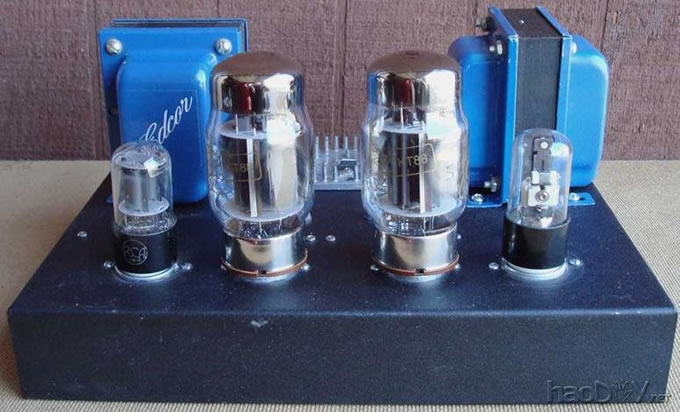

照片4：奇数块卸下外盖的电子管功放测量 - 推挽KT88电子管放大器（12SL7驱动程序）
测量了使用一台HP 331A畸变分析仪，天马低失真信号发生器（0.05％的残余的THD） |
和：VELLEMAN PCSU1000（PC接口）示波器
