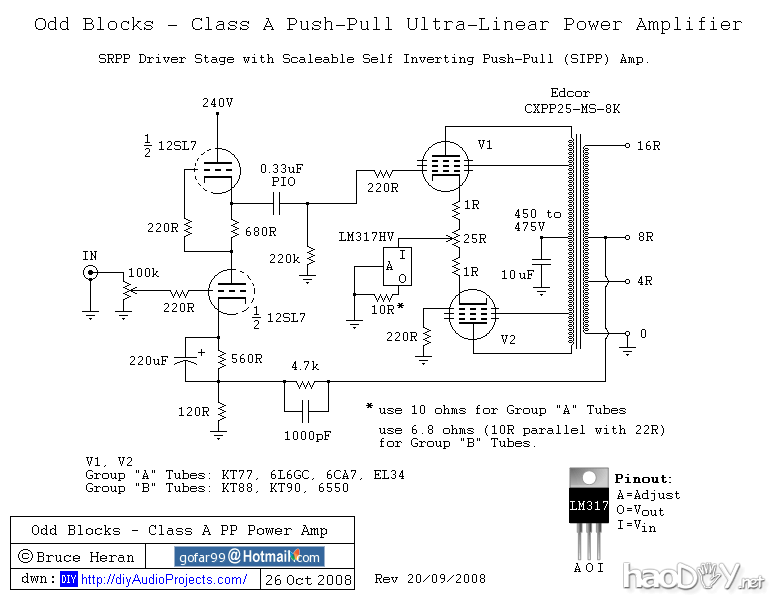

图1：OddBlocks - 12SL7 SRPP / KT88推挽电子管功放原理图

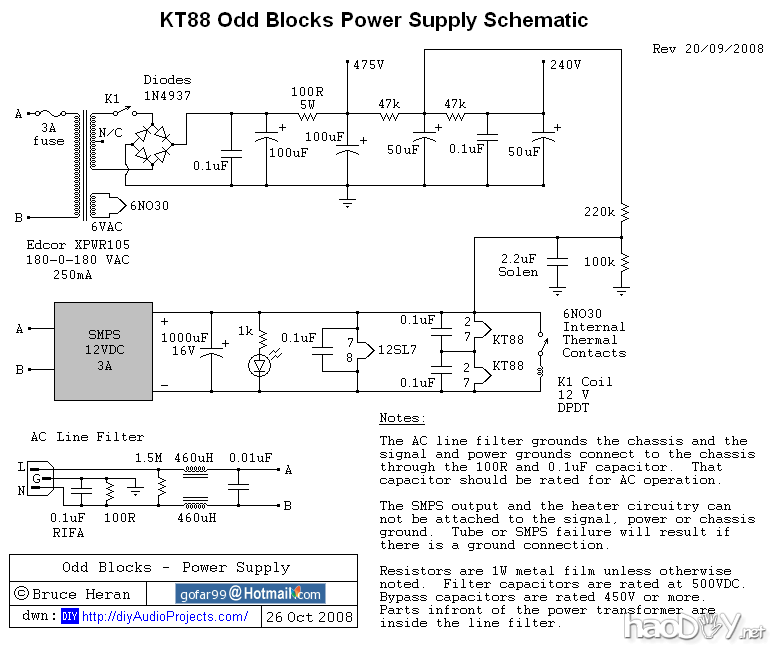

图2：OddBlocks - 电源原理图

DIY的部分是，你可以做的事情，制造商不会。我发现6NO30“管”的来源。对于那些你不认识它的人，这是一个八进制插座一个热继电器。这是一个很老的技术的小发明。它是作为12SL7相同的大小和形状，并因此增加了一个不错的对称性的安培。这些“管”的工作的原则上的加热元件和双金属开关。在充满电触点的额定电流为500,000次。不幸的是，接触的额定电压为120 VAC（额定击穿电压为500伏时，新的 - 这意味着什么）。显然，这是不足够高，为360伏交流电被切换。所以，我用的是接触激活一个12伏的继电器，连接交流电源（360 V）整流器实际的工作。该6NO30激活延迟30秒。以及其他值的热继电器。这些便宜（2.96美元）NOS。为他们的编号如下：第一个数字（s）是加热器电压。。接着NO常开或常闭，常开或常闭的内部触点。最后的最后的数字表示秒的延迟。使用热继电器可能是疯癫的一种表现，工作可以做简单的用一个晶体管和几个无源器件，但可以肯定的是凉爽。其余的PS我的其他项目。我用的，因为它是一个通用的，便宜的12伏特3安培SMPS电源加热器便宜，非常紧凑，提供干净的稳压电源。一种常规的变压器，整流器，和过滤器可以被使用。电源变压器的绕组上的Edcor是6伏，和“A”组管将是令人满意的。对于“B”组管更大的变压器是必要的。一般情况下，这是一个有点更容易（更便宜），以获得所需的功率在12伏，2安培，比6伏和4安培。的损失是一个较低的。交流，可以使用上的加热器，以及。它最有可能增加本底噪声位。如果你是像我这样的，你讨厌的嗡嗡声和噪音。我会坚持的加热器，但在所有版本的“预算”这些放大器的开关电源。

的建设 - OddBlocks电子管放大器

构建是非常简单的。的底盘钢哈蒙德购买仿古电子供应。变压器来自Edcor。接线是点对点，我使用了一些终端（又名炮塔板）板的连接。更敏感的电路被置于作为尽可能由电源变压器和噪声源。滤波电容器和B +继电器被粘在机箱上。一个显着的特点是使用的接地总线看作是一个大型的裸铜线的照片。曾在过去的项目中，最大限度地减少嗡嗡声，噪声和接地回路的可能性。关于加热器电路需要一个特殊的预防措施。我发现前一段时间很容易超过你使用SRPP设计的驱动管的阴极额定电压时的加热器。有几种可能的解决方案。我使用的是偏置在大约三分之一的240伏的电源的加热器。有没有电流流过（只是一点点的泄漏 - 在微安范围内）。用这种方法有两个非常重要的考虑因素。一，可以接地的加热器电路的任何部分。其次，加热器功率源还必须不得接地参考。它需要浮动有点像多管整流器的加热器电路。如果您使用开关电源SMPS，它需要有分离的输出从输入和不以任何方式引用到地面。如果它不是，则故障实际上是​​保证。在施工中的另一个重要的一点是在CCS的连接。“调节”的LM317HV端子被接地。感测电阻器的输出端子和接地之间。这是不同于作为一个电压调节器的使用的IC。当正确连接时，电流为等于1.25除以欧姆的电阻器的值。因此，10欧姆将导致在0.125安培电流流动。CCS需要热sinked，因为它要处理多达8瓦的功耗（当使用KT88在180毫安 - 其他管和电流）。现在一些神奇的，如果你使用一个固定的基本设置10欧姆的电阻CCS，它会导致每管在接近62毫安。如果你有一个22欧姆的电阻连接平行的，它用一个简单的单刀单掷开关，你能碰到的每管电流为90毫安。第一个设置是完美的团体“A”“B”组管和第二。管交换是很容易的，在这种放大器。

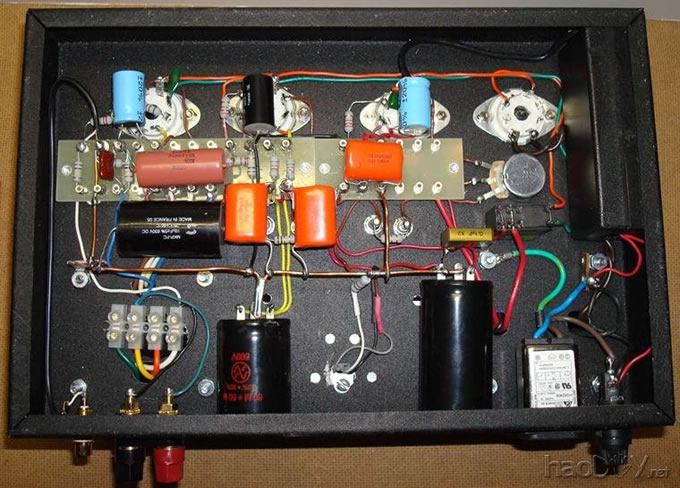

照片三：12SL7 SRPP / KT88推挽电子管放大器 - 内部视图

对于额外的管放大器的设计和施工提示，请参阅我的设计和施工真空管放大器的提示和建议。另外，我已经发布了一个电子管放大器配线颜色代码，您可以使用在施工期间的一些建议。

测试和运行

在实际欣赏到放大器，它是重要的是要确认加热器和B +供应工作。 (责任编辑：admin)
