国都2Quad II 胆机输出牛绕制做正式开始(3)

时间:2012-10-23 10:01来源:hifidiy.net论坛 作者:admin 点击: 次
下载 (42.47 KB) 2009-1-18 00:45 阴极VW第三段 初级YZ第二段 下载 (52.08 KB) 2009-1-18 00:47 次级第三段 阴极U－V第三段 初级XY第三段 阴极UV第四段 次级第4段 阴极V－W第四段 初级YZ第三段 线包完成，接线端子

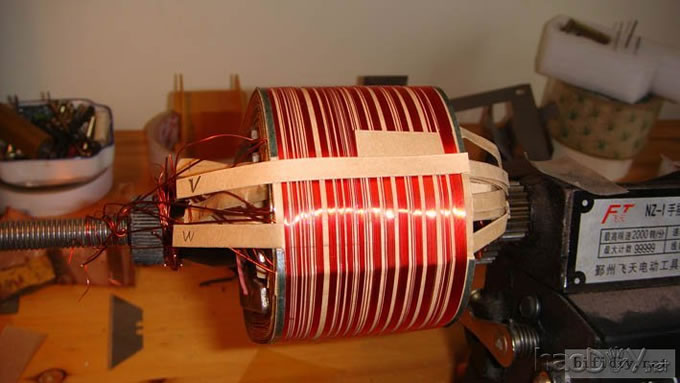

阴极V—W第三段
国都2Quad II 胆机输出牛绕制做正式开始

初级Y—Z第二段
国都2Quad II 胆机输出牛绕制做正式开始

国都2Quad II 胆机输出牛绕制做正式开始

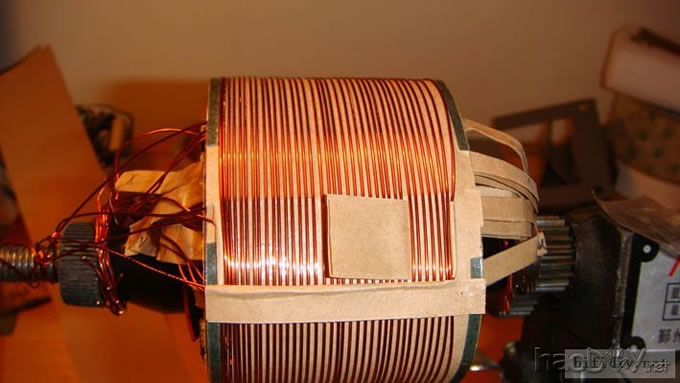

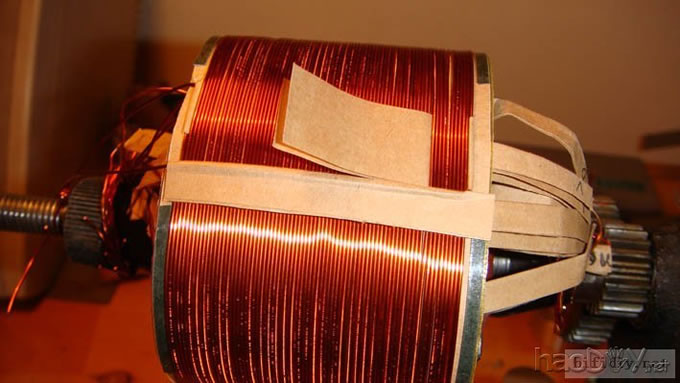

次级第三段
国都2Quad II 胆机输出牛绕制做正式开始

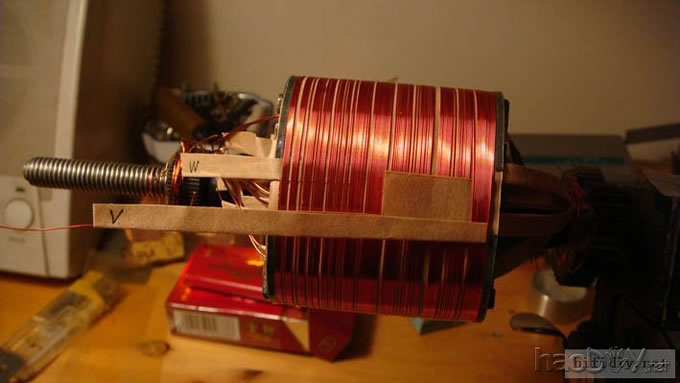

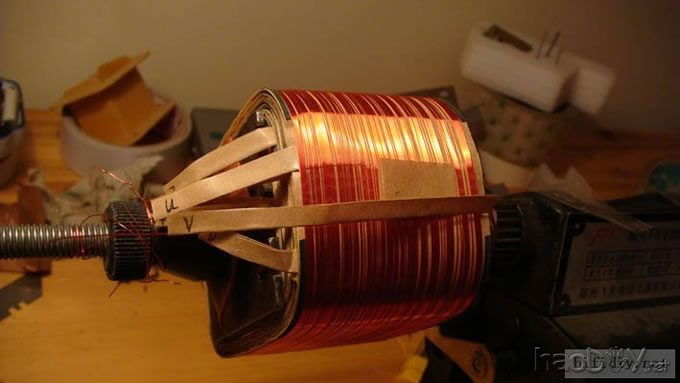

阴极U－V第三段
国都2Quad II 胆机输出牛绕制做正式开始

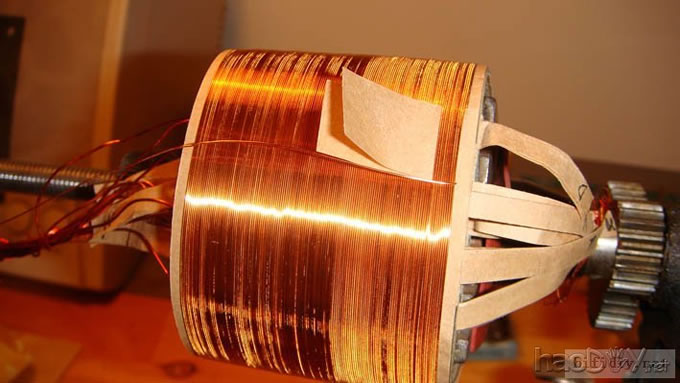

初级X—Y第三段
国都2Quad II 胆机输出牛绕制做正式开始


国都2Quad II 胆机输出牛绕制做正式开始

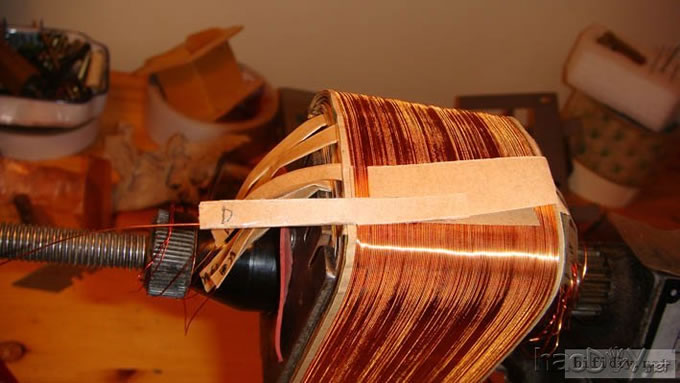

阴极U—V第四段
国都2Quad II 胆机输出牛绕制做正式开始

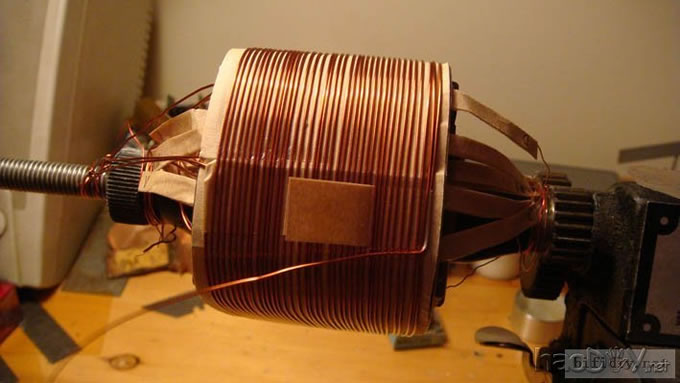

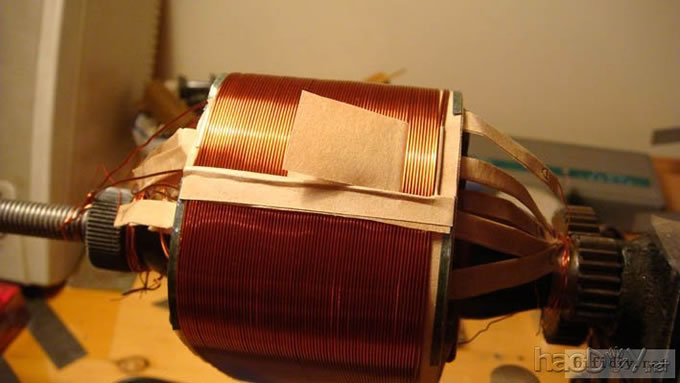

次级第4段
国都2Quad II 胆机输出牛绕制做正式开始

国都2Quad II 胆机输出牛绕制做正式开始

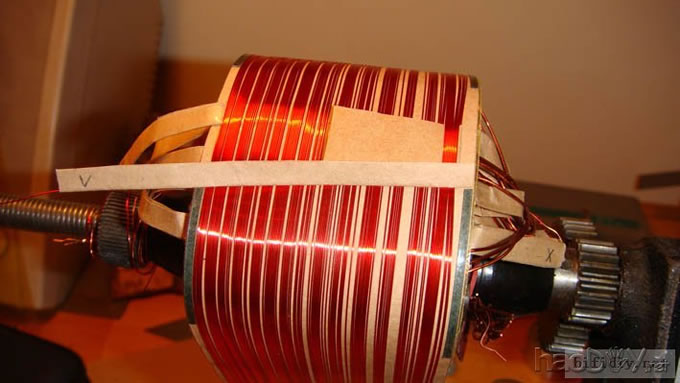

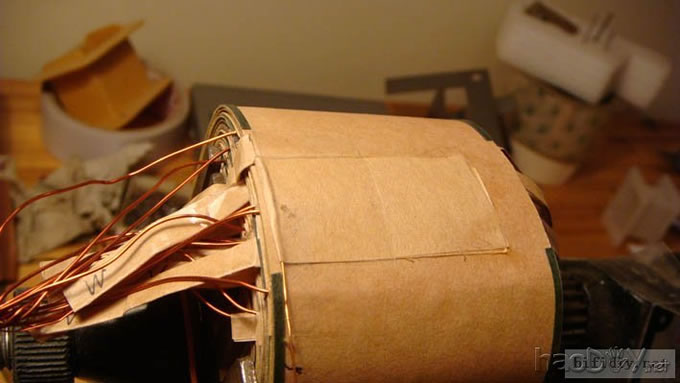

阴极V－W第四段
国都2Quad II 胆机输出牛绕制做正式开始

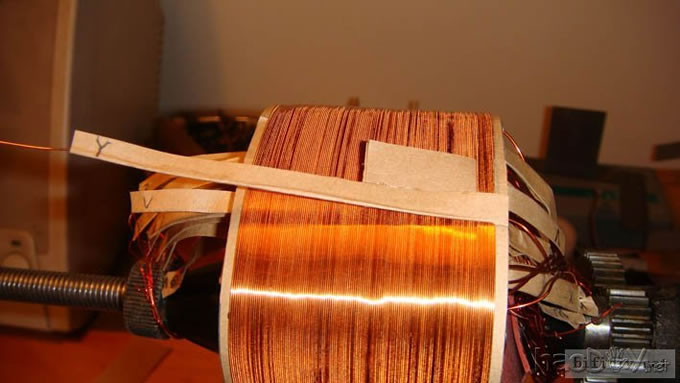

初级Y—Z第三段
国都2Quad II 胆机输出牛绕制做正式开始

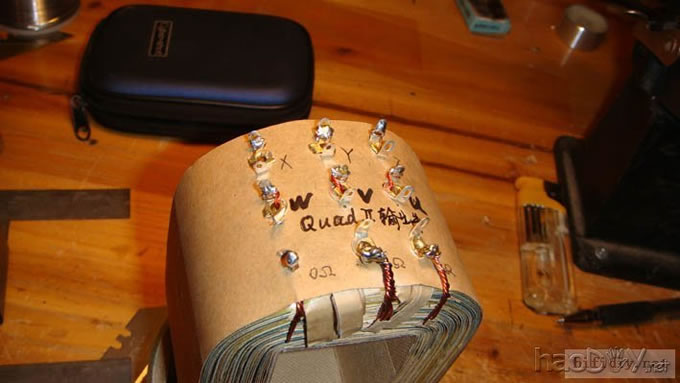

线包完成，接线端子
国都2Quad II 胆机输出牛绕制做正式开始

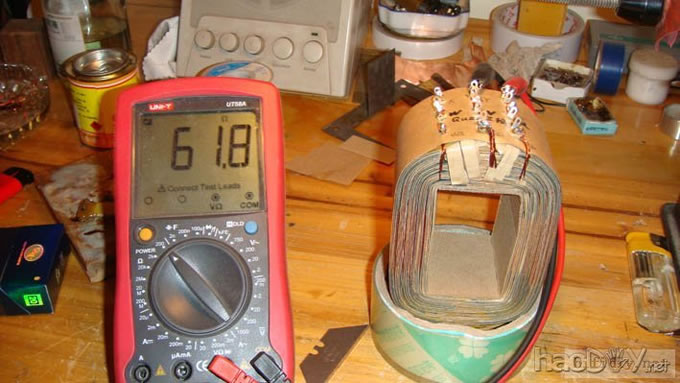

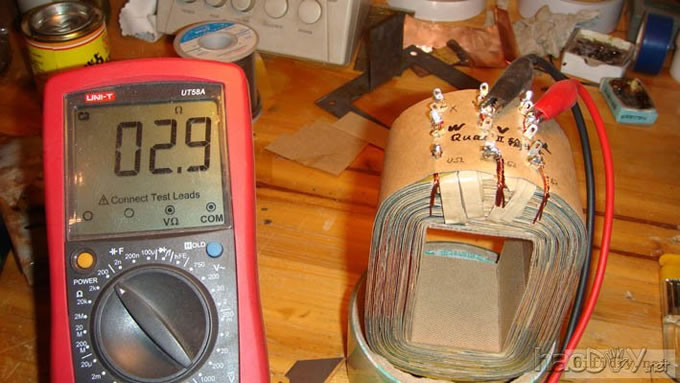

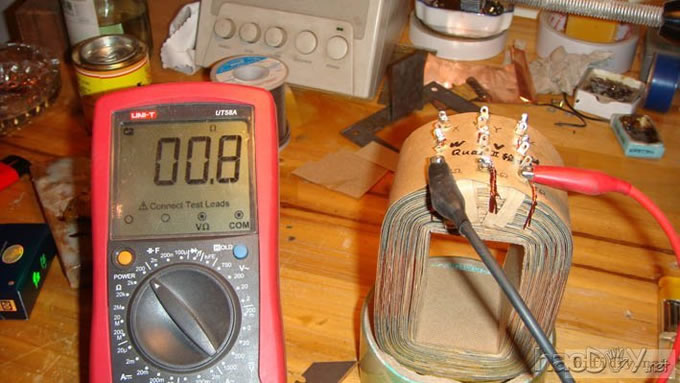

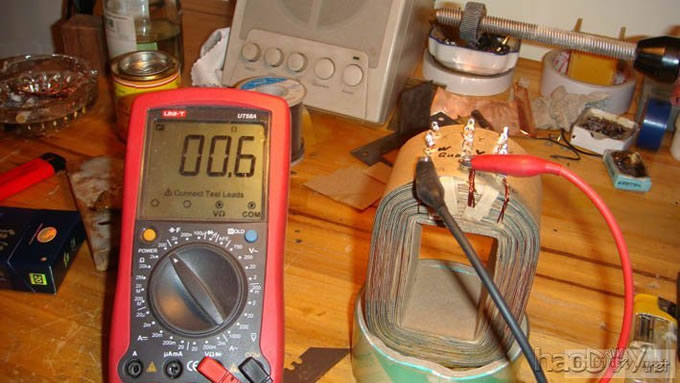

先测试直流电阻：
1、初级X—Y
国都2Quad II 胆机输出牛绕制做正式开始

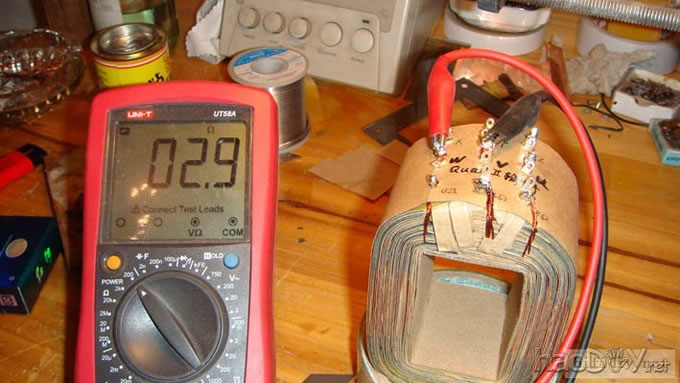

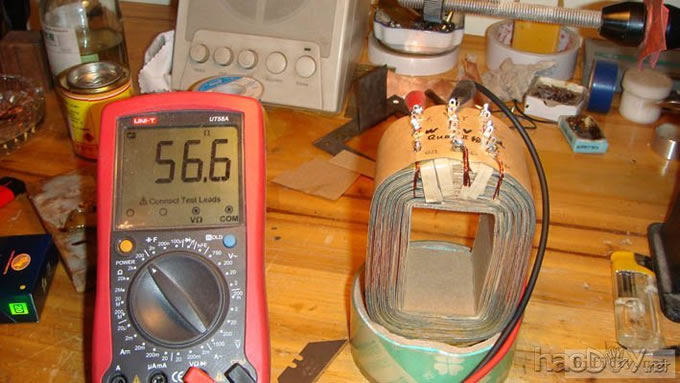

2、初级Y—Z
国都2Quad II 胆机输出牛绕制做正式开始

阴极V—W
国都2Quad II 胆机输出牛绕制做正式开始



阴极U—V
国都2Quad II 胆机输出牛绕制做正式开始

次级0-4
国都2Quad II 胆机输出牛绕制做正式开始


次级0-8
国都2Quad II 胆机输出牛绕制做正式开始

线包绕好后略微有些变形，需要上夹板整形，已定购了35*60的铁骨架，下周到货就上夹板。

漏感增加是由于初级和次级之间的耦合不佳造成的，若次级绕不满一层，密绕的话就会造成这一层的一边匝数多，另一边放空，这样对于耦合非常不利。但若疏绕的话这一层匝数安排就均匀，耦合自然也就好，漏感非但不会增加，反而会降低。
