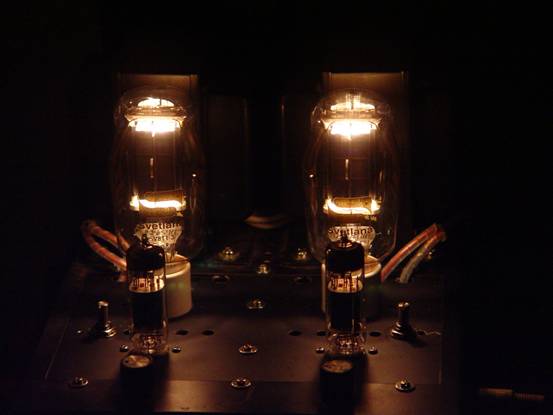

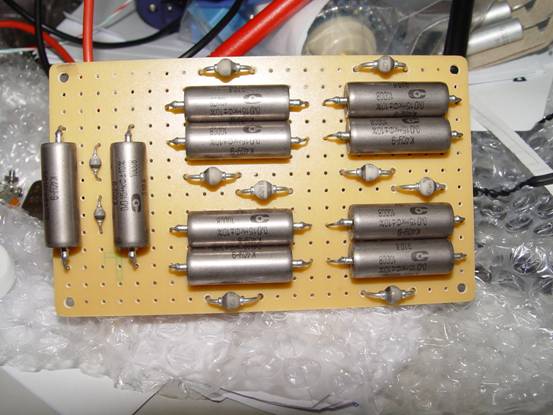

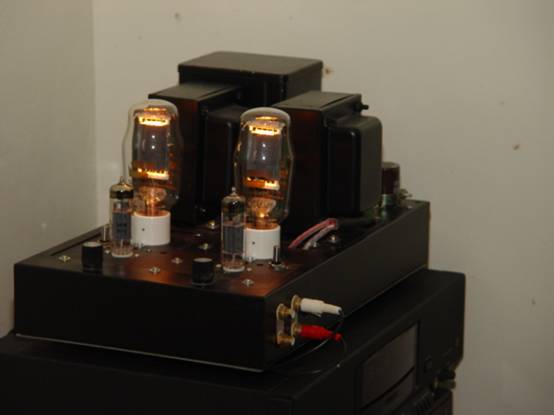

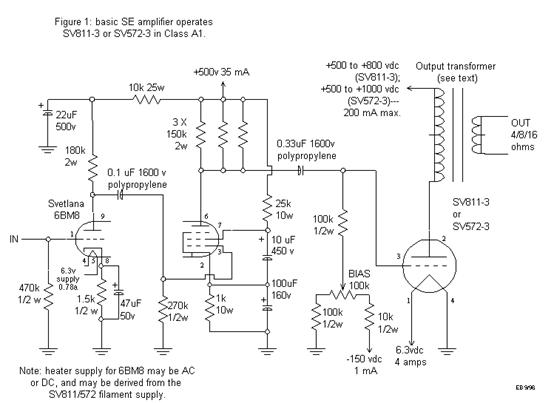

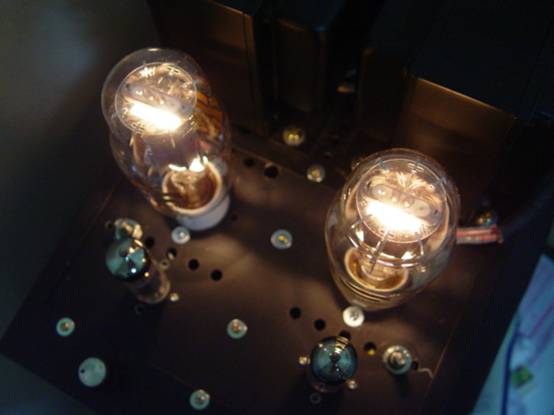

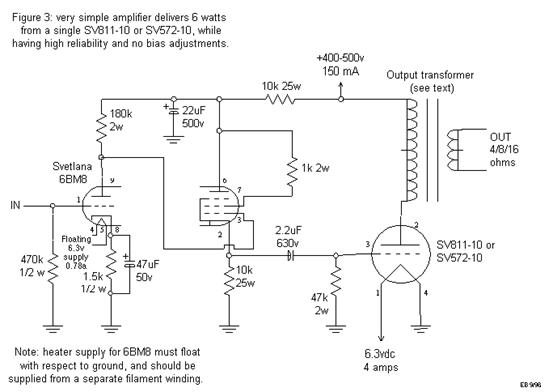

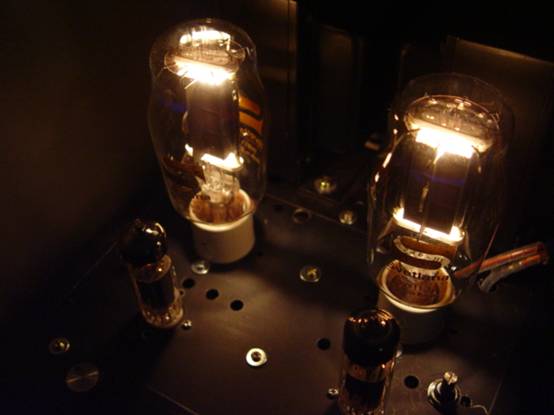

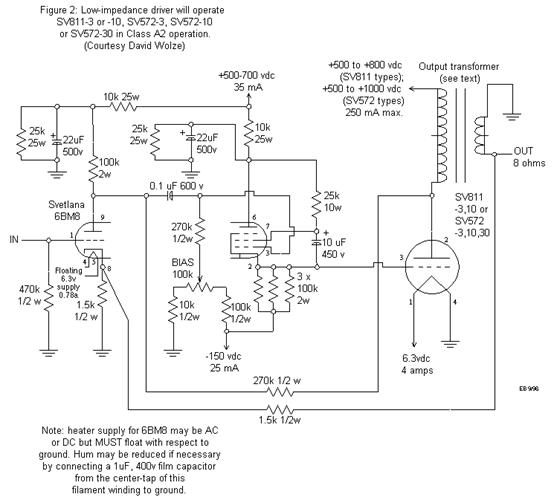

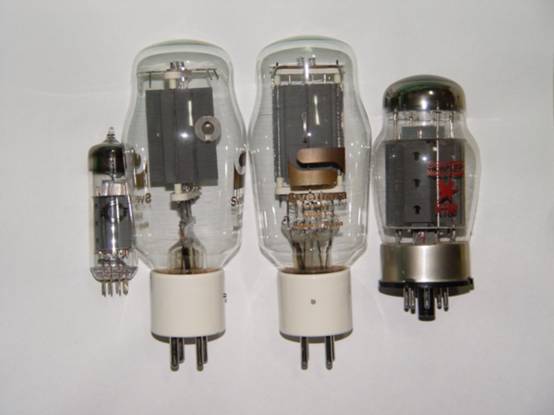

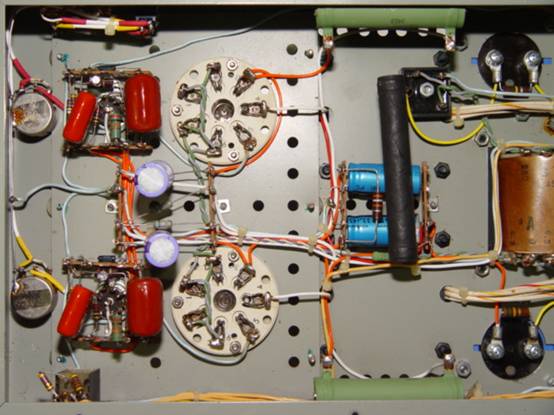

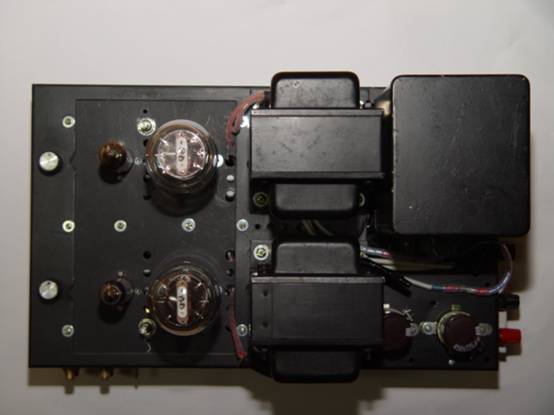

SV811-3裝機報告 前言:很久很久以前，突發奇想，裝了一台迷你的845單端管機。但是一切裝好以後， 又回復理智，1000V的高壓不是開玩笑的，直到最近…. 真空管:使用6BM8和SV811-3。6BM8是三極五極複合管，最近很紅，許多網站還賣 到缺貨。SV811-3是811A演進而來，而且以前全世界也只有SVETLANA有賣  (事實上，是SVETLANA請其他俄羅斯廠代工)，現在已經停產了，雖然買得到，但不 好買。SV811-3的屏壓可到800V，放大因素為3.5，燈絲電壓6.3V，電流4A，大小 比300B略小一點點，但是管身線條造型倒是很漂亮，個人認為比300B好看。只要鍵 入6BM8和SV811-3，在網路上可以找到數不清的資料，這邊不多提。 線路:線路如下，是SVETLANA當初為了推SV811系列和SV572系列時，Eric Barbour發表的，共有三種。電壓放大是用6BM8的三極部份，推動管則是用6BM8 的五極部份，取其簡潔方便，也不會推不動功率管。  第一種(見上圖)可以不用偏壓電路(自動偏壓或固定偏壓都不用，只要用放大因素較大 的管子就可以，如811-10，572-10)。 第二種是固定偏壓，電容交連(如下圖)。  第三種是陰極直接交連，也是我採用的電路。   如果有裝過管機，不管是DZ或是自已找電路，應該是一看就知道了。比較不一樣的地 方是，洩放電阻用的阻值較小，我想原因除了穩定電壓，也透過洩放電阻取得壓降， 6BM8才不會提早報銷。 零件:這一次的零件，機箱和輸出變壓器，電源變壓器(初級0-105V-115V，次級0- 400V/0.5A*1，0-6.3V/1A*2，0-6.3V/3A*1，0-CT-12.6V/6A*2，0- 260V/0.125A*1，組100W的KT88固定偏壓PP後級絕無問題)，811-3是在東樺 行買的。機箱本體高6公分，寬22.5公分，深39公分(所以號稱迷你)，本來看起來像 廢鐵，唯一的好處是輸出入端子、音量VR已經裝上，或者說我懶得拆，省下不少事 ，用鐵樂士噴一噴以後，似乎也還可以看。 一些dale電阻和管座是DZ買的，電容是向bem543兄買的，超值。 裝機:剛才說過，本來是裝845，而且都完成了，不過因為845管子和管座太大，機箱 又小，如果依照傳統的方式，6BM8在前，845在後的話，根本放不下。因此當初把 845放在前面，6BM8靠近變壓器，裝成845大頭機，結果內部配線相當混亂，這也 是我放了一年多，遲遲不敢上電測試的原因之一。 換成811-3後，問題解決大半。811-3管座和300B的管座是一樣的，不佔什麼空 間，輸入訊號經音量控制，接6BM8，再接811-3。雖然零件不多，也用了號稱可以 讓內部美觀的接線板，不過看起還是混亂，可見這和事前的規劃、技術有關，和零件 較無關。  或曰配線看起來很工整，是的，因為上圖不是我的811-3內部，是東樺行6C33C單 端的內部，拿來這邊充充數。 811-3上視圖:  測試:如果全部完成再測試，萬一有問題的話，其實不好找BUG。 因此我的作法是6BM8部份完成以後，先用一個小揚聲器單體，以電容交連6BM8的 陰極輸出，如果正常，接上訊源可以聽到音樂(雖然不見得好聽)。第一次測試結果， 雜訊太大，原來是忘了接地，該接的地方接上以後，正常。 接下來，就是上真正的高壓電了。SV811系列最高可用到800V，SV572系列可用到 1000V，而且這些”類發射管”電壓用較高的話，會較好聽，受限於電源變壓器次級為 0.5A/400V，用陶瓷二極體串連橋式整流後(旁邊併15nF/1000V電容)，大概在 560V至540V之間，勉強可用。  上電以後，保險絲沒斷，也沒爆炸，還好。直流大概在數mv之間，但是因為811-3 是用交流供電，有一些交流啍聲，已經用100R的VR調整，可以調小，但無法完全解 決。 下圖是811-3單端機在PHILIPS的CD上。比較起來，就知道811-3單端佔地不大。  裝機OK以後，再來是調偏壓。原來組裝845時，用了20K的VR，B+倍壓整流，可以 調出約負150V的偏壓，但是現在B+是540V，偏壓應是負100V左右，卻一直調不出 來，最後沒辦法，只好換100K的繞線十轉VR，每個要價NT$250，害我心痛不已， 不過終於調出正確的偏壓，再來就是試聽了。 初步試聽印象:搭配的是DZ的TQWT，DIRE STRAIGHT的CD。和原來KT88 PP比 起來，力道當然不足，但是高頻部份感覺很圓滑，很有BODY，和PP管機的聲音完全 不同。和印象中300B的聲音比較的話，中頻不是那麼有韻味，但是又比300B有力多 了，整體而言，還需要一些burn in和細部調整。  一些感想:SV811-3的屏耗是65W，和300B(5V，1.2A，屏耗36W)， 2A3(2.5V，2.5A，屏號15W)比起來，熱多了。開機一小時以後，811-3管身的溫 度約110度C，機箱最高溫的地方約60度C，似乎是高了一些，電路需要一些變動。 另外高壓整流本來是用GI的陶瓷二極體串連整流(川禾的老板說耐壓500V以上，但 400V整流以後是560V，只好串連(二極體上面印GI920F 339-D4，找不到DATA SHEET)。未來會改PHILIPS的超高速陶瓷二極體，4顆搞定，但811-3的燈絲不大 可能改直流供電，並非小氣習性使然，是內部和外部幾乎沒有空間。 6BM8是相當有意思的管子，內有電壓放大和小功率管，一根管子加DS的 5K10WOPT，加DZ的T30即可搞定，而且出力比5687單端大。如果聽久要換口味 的話，可以用6BM8推EL34或KT88，6L6。那一天又喜新厭舊，也可以用來推2A3 或300B，甚至805，813，845、211，大力推薦。 這次裝機，零件到齊至裝好，用了二星期(和管迷工坊的2A3SE比較起來，可見我不 大用心規劃零件位置)。811-3可以直接換572-3(石墨屏極，屏耗125W，承唐有出 售，2700/PC)，出力可增加不少。雖然目前只是初步成功，但不考慮DIY的感情因 素，就聲音而言的話，還是很值得的。  ---------------END---------------- (责任编辑：admin) |
