国都2Quad II 胆机输出牛绕制做正式开始(2)

时间:2012-10-23 10:01来源:hifidiy.net论坛 作者:admin 点击: 次
下载 (43.79 KB) 2008-12-30 23:50 用一层电缆纸包好 次级4-8欧（第一段），37匝，0.55线径，疏绕 阴极V－W第一段（0.25线径，115匝，疏绕） 初级Y－Z第一段（0.31线径，133匝*3） 下载 (38.96 KB) 2009-1-2 01:52

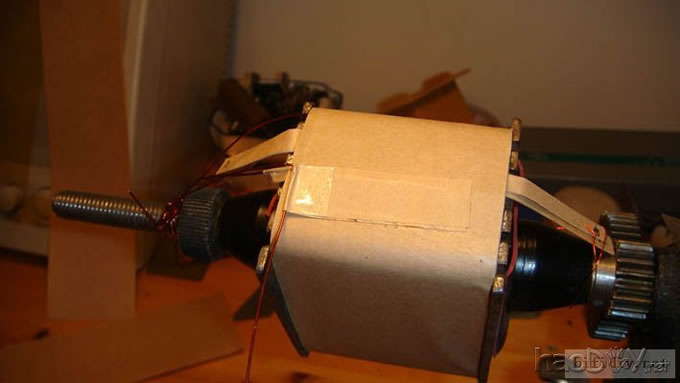

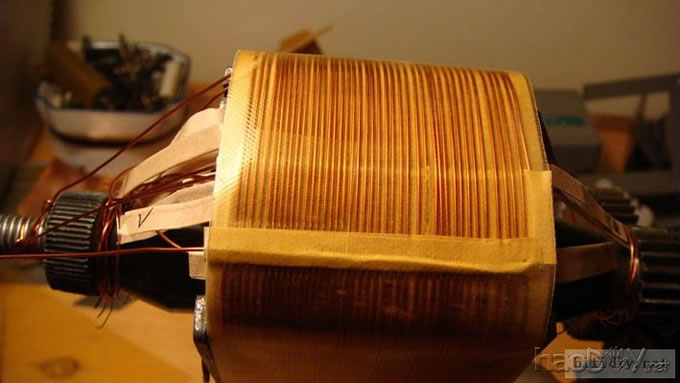

用一层电缆纸包好
国都2Quad II 胆机输出牛绕制做正式开始

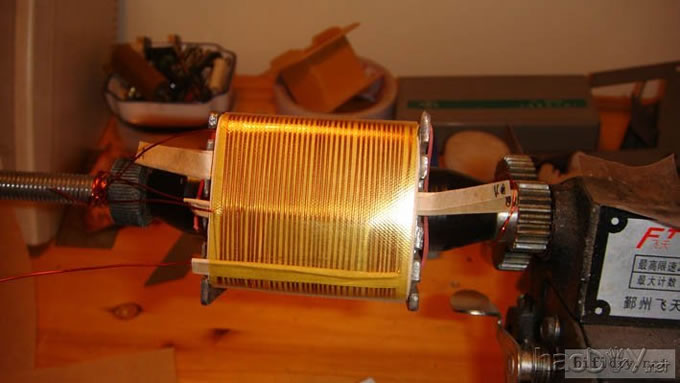

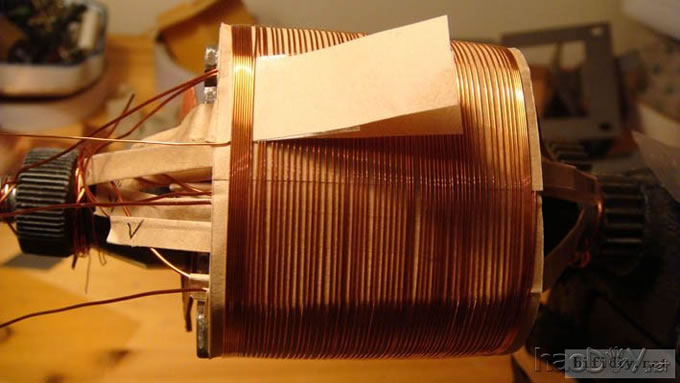

次级4-8欧（第一段），37匝，0.55线径，疏绕
国都2Quad II 胆机输出牛绕制做正式开始

阴极V－W第一段（0.25线径，115匝，疏绕）
国都2Quad II 胆机输出牛绕制做正式开始

初级Y－Z第一段（0.31线径，133匝*3）
国都2Quad II 胆机输出牛绕制做正式开始

国都2Quad II 胆机输出牛绕制做正式开始

国都2Quad II 胆机输出牛绕制做正式开始

国都2Quad II 胆机输出牛绕制做正式开始

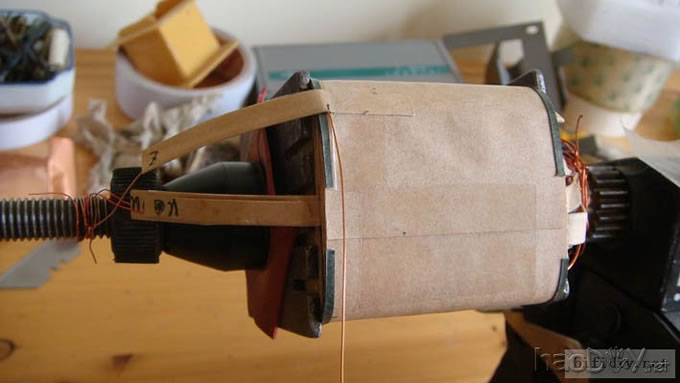

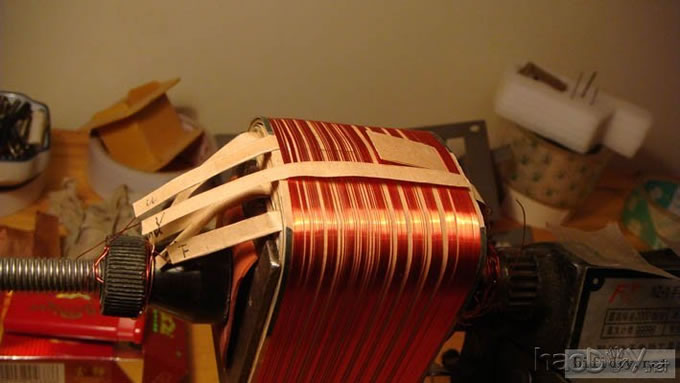

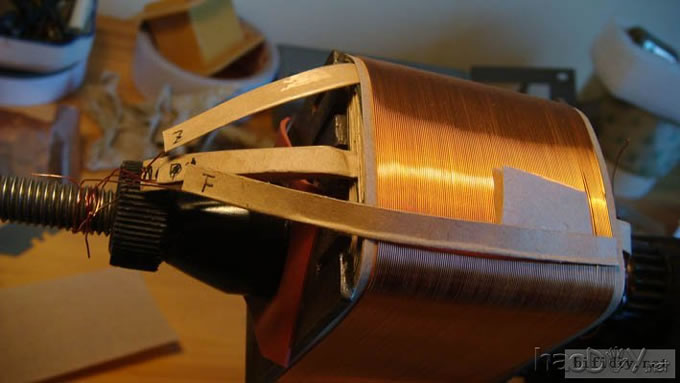

出头标记为“F”
国都2Quad II 胆机输出牛绕制做正式开始

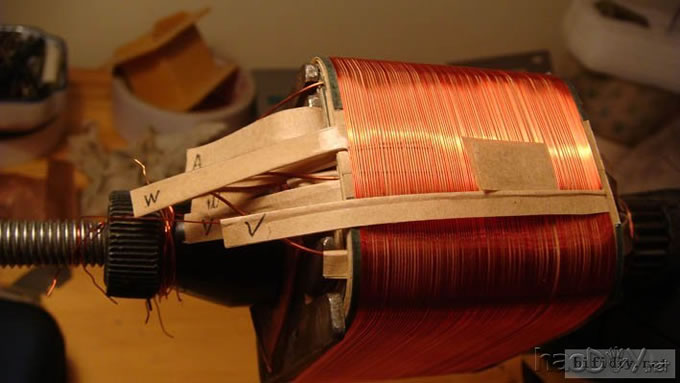

阴极V－W第二段（0.25线径，115匝，疏绕）
国都2Quad II 胆机输出牛绕制做正式开始

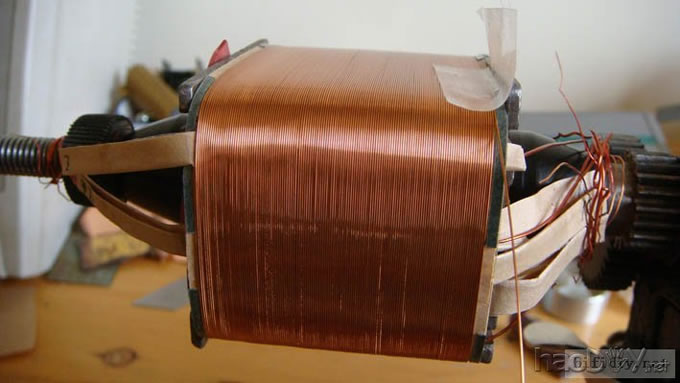

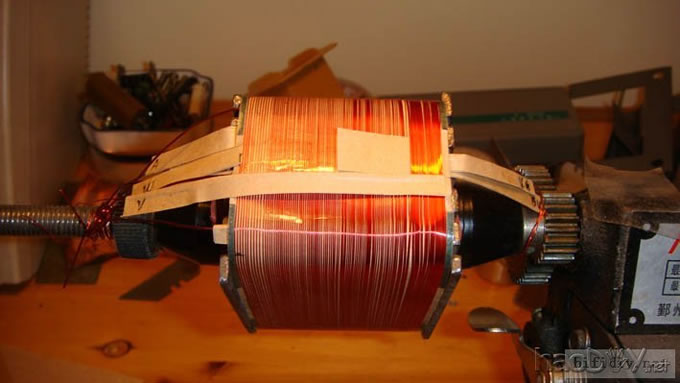

次级0-4欧第二段（0.55线径，76匝）
国都2Quad II 胆机输出牛绕制做正式开始

次级4-8欧第二段（0.55线径，37匝，疏绕）
国都2Quad II 胆机输出牛绕制做正式开始

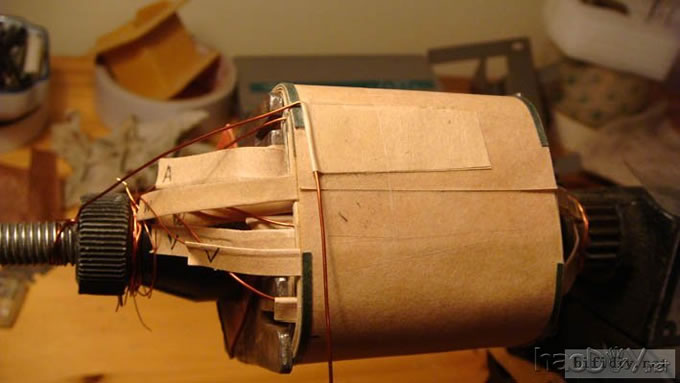

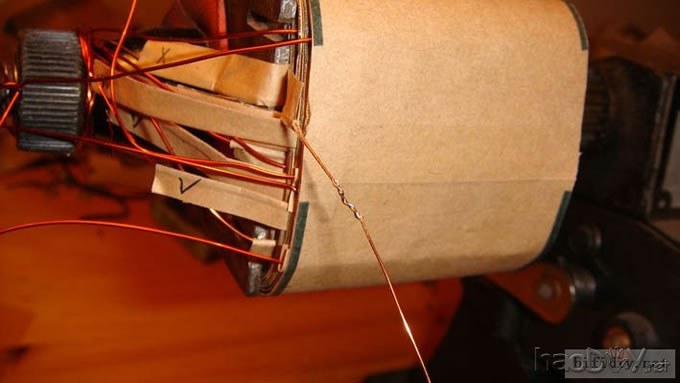

连接初级X－Y的第一和第二段（133匝+71匝），两个A标记的头相连

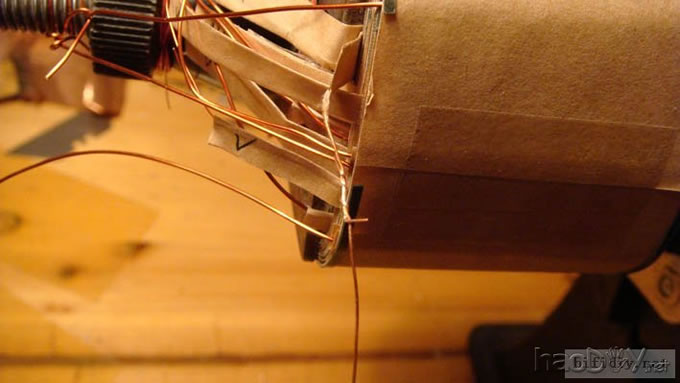

去掉漆层，相互缴合
国都2Quad II 胆机输出牛绕制做正式开始

上锡
国都2Quad II 胆机输出牛绕制做正式开始

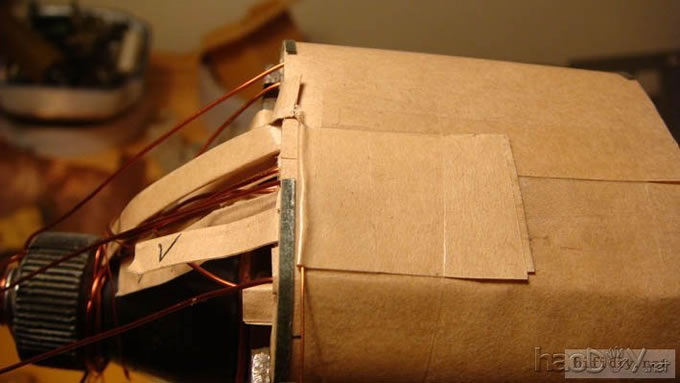

用电缆纸包好，固定
国都2Quad II 胆机输出牛绕制做正式开始

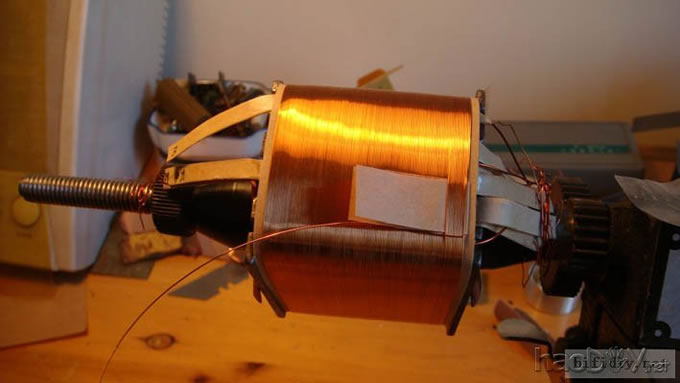

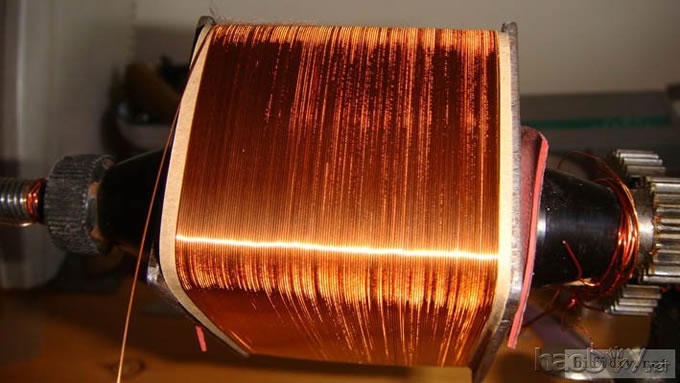

第二段的第一层绕制133匝，第二层71匝疏绕
国都2Quad II 胆机输出牛绕制做正式开始

阴极U—V第二段
国都2Quad II 胆机输出牛绕制做正式开始 (责任编辑：admin)
