英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制(3)

时间:2012-10-20 20:04来源:hifidiy.net论坛 作者:sn27 点击:
静态工作值为:屏压 330V 、屏流 65mA 、阴极电压 24V 。 计算负载阻抗: 用 KT66 静态工作各值,在 KT66 屏族特性曲线图上计算出它的实际负载阻抗。 输出阻抗: 根据厂方图上输出阻抗的使用要求,当使用 15 欧输出
静态工作值为:屏压330V、屏流65mA、阴极电压24V
计算负载阻抗:
KT66静态工作各值,在KT66屏族特性曲线图上计算出它的实际负载阻抗。
输出阻抗:
根据厂方图上输出阻抗的使用要求,当使用15欧输出时,连接SR,当使用8欧输出时,连接TSRQ。这样推算下来,QP应为2欧。
变压比:
   用已知的负载与输出阻抗,推算出它的变压比。
目前只想到这些。

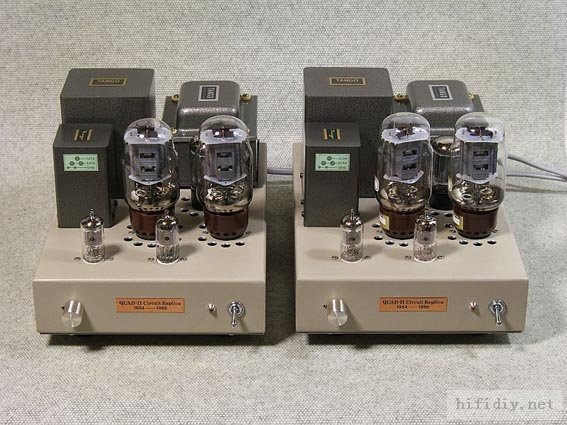

英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制
下载 (63.64 KB)
2007-8-19 00:16

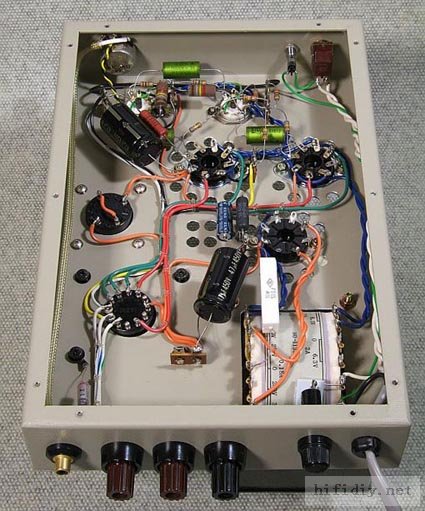

英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制

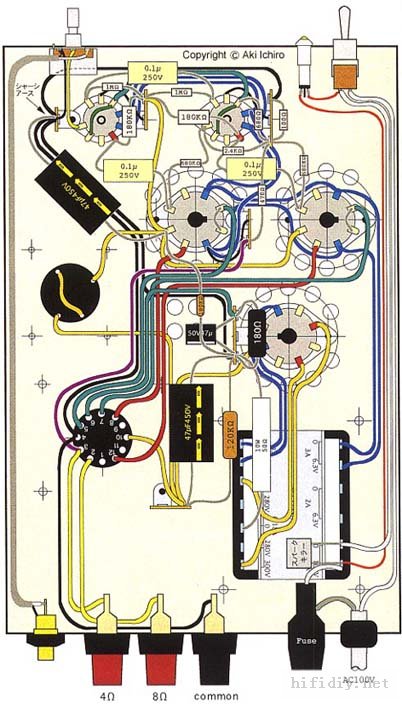

英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制

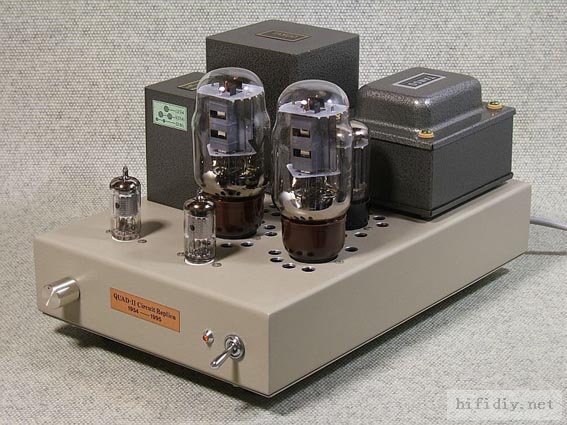

英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制

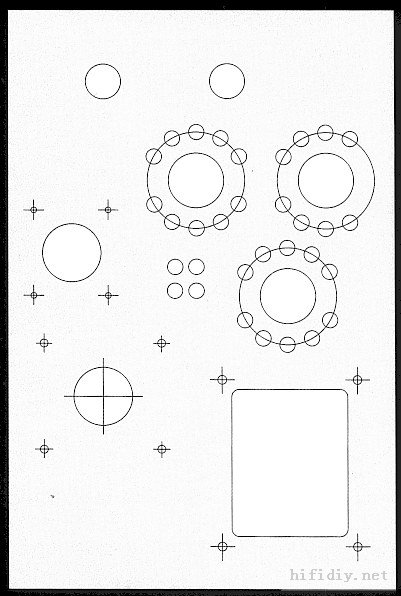

英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制

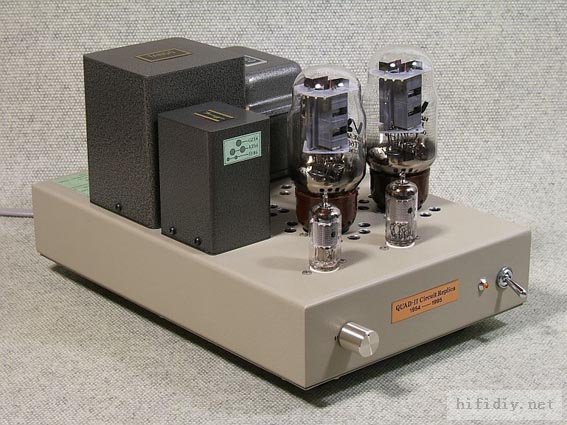

英国音响传奇之国都2 QUAD II ef86+kt66胆机功放的探讨与仿制


现学现卖
         QPOD II功放被称为一代名机,曾被英国BBC公司选作监听放大器,被天朗公司推崇驱动其音箱的最佳选择。
          QPOD II功放最大的特点是电路简单,只用输入电压放大和功率放大两组成。输入、倒相、推动由一对高放大系数五极电子管EF86(国产6J8)来担任。
          输入信号从上边管子的栅极(9脚)输入,用共阴极单级电路将音频信号提升约40dB的增益,放大后的信号由该管的屏极输出与输入信号相反的信号,通过0.1UF电容耦合至上边功率放大管的栅极。
          下边EF86为倒相、推动管,采用的是分压式倒相电路,从上边管输出的电压中,通过输出负载680K与2.7K电阻分压出一部份反相的信号电压,回输到下边管的栅极。因上下二管的负载电阻相同,放大后的输出电压幅值相同,相位相反来完成倒相兼推动工作。
          QPOD II功放另一个优点采用了功放管阴极负反馈技术,使功放管仍保持着原四极接法不失功率,而失真系数、频率响应和信噪比均得到了较大的改善。
          QPOD II功放增设了整机及局部双重负反馈,从输出端QP绕组上得到反馈信号,由470欧和100欧电阻分压,送入KT66栅极,向前再通过1K电阻,送入EF86的阴极和抑制极。同时,对直流而言,1K电阻和100欧电阻又是EF86的共阴极电阻。680K电阻充当分压电阻又和100欧电阻对地,作为KT66的栅漏。
         QPOD II功放整个电路设计的十分简洁,不多用一个元件,还交直流共用,最为简洁至上的典范。不亏为一代名机,值得烧友们借鉴。


关于电路,我的思路下,不知如何?
一、应推挽放大电路的要点是上下完全一样,去各自放大上半周与下半的信号,类似
平衡放大电路。
   无论那一种倒相电路均没有变压器倒相来的平衡,如本电路上半周的信号由上管放大后直接送到后级,而下半周信号要通过分压电阻,然后倒相后再送达后级,从信号的流程和传真度上总感到不是严格地同步(也许厂方设计时另有考虑)
   具体做法如下:取掉2.4K分压电阻,输入级增加一只1:1+1倒相变压器,把上下两管EF86的栅极接变压器二次输出端,上下各半周信号分别由上下管各自放大。这样无论从电路的布局上,还是信号的流程上都易达到上下一至。另,因输入倒相变压器初级无直流要求,使变压器的制作非常非常地简单,采用三线或剩倍多线并绕,达到最大程度地耦合式传递。
二、为了尽可能地减少喇叭的反电动势对其的影响,把大环路负反馈从输出端解放出
来,另行单独设立。
三、关于输出牛的问题:
    为达到电路上下半周完全地一样,也就是说,对输出牛的初极而言,要求其上下各半周的线圈完全一样,匝数一样,用线量也就直流电阻一样,而对阴极反馈绕组和大环路负反馈也同理。对初次极来讲,这到并不困难,难的是要求阴极反馈和大环路负反馈的绕组也同样,使各线圈组之间完全、充分地耦合,也就是说尽可能地让信息一比一地来传送,这样对输出牛的排线与制作带来了更大的挑战。
   我的想法有点不可思义,但在心中已存在很久很久了,你说如一只26008的输出牛,匝数比为181,如初极设为 (责任编辑:admin)
