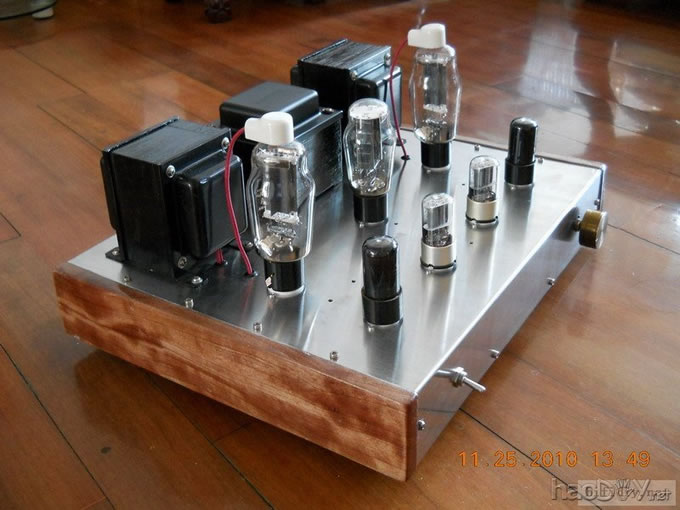

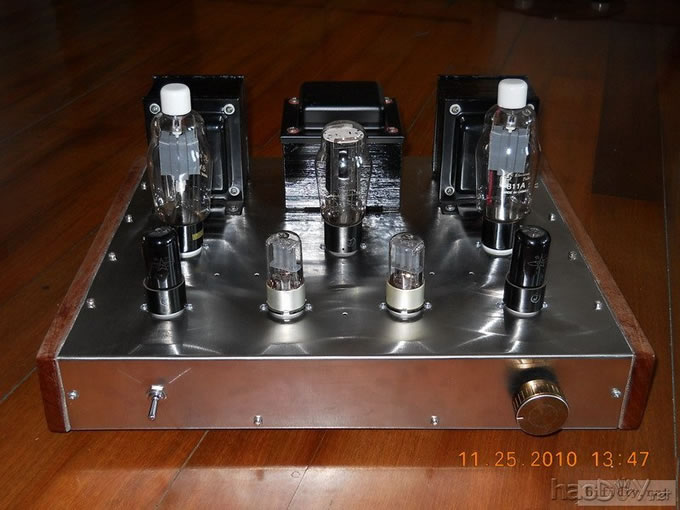

811A单端胡子工程终于完工,机壳和输出牛(没用绕线机)都是手工制作,声音非常细腻甜润

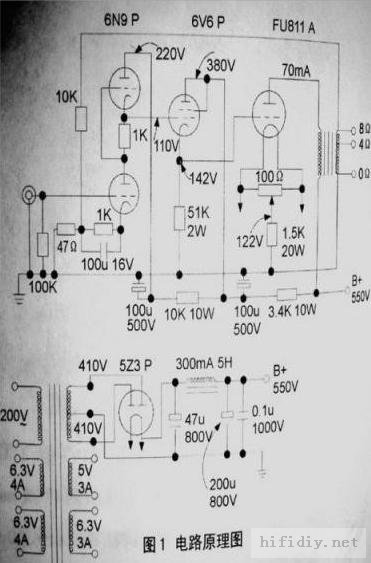

线路图参考下图，非常简洁，但按J版的设计思想做了改动。因为此前没有上这个论坛，也没见过J版纯二的线路，所以就按这个线路备料了。个人体会，做好胆机一是要选好的电路；二是要选好牛，包括电牛和输出牛，自制牛往往品质更容易保证；三是要调好工作点，使各管都能处于线性区，四是在关键的部位可用些补品。此机是我目前听感最满意的，高中低音都很平衡，小提琴声泛音丰富，人声清澈甜美，低音有力而不混浊。811A用交流点灯，调好阴极平衡电位器，耳朵离音箱（自制的惠威新低霸）约25厘米处交流声不可闻。由于全程直耦，直热管和旁热管进入工作状态时间有差别，所以开机时有几秒钟稍大的电流声。
6N9P和6P6P阴极电压都在110V以上，所以灯丝合并作悬浮处理，对地电压为80V左右。在降低交流声的同时，又保证灯丝和阴极压差低于安全值。换DAEL声音会好很多! "由于全程直耦，直热管和旁热管进入工作状态时间有差别，所以开机时有几秒钟稍大的电流声。" 这个问题以前装422也碰到过, 解决办法: 增加高压开关, 或高压延迟电路. 谢谢小鱼儿NN的指点。阴极电阻功率要20W以上，1K20W的DAEL电阻不好找呀。高压延时电路看看用时间继电器行不行？加高压开关自己用用还行，换了别人还得教他怎么用，呵呵。另外811A的阴极旁路电容也很重要，换了几个都对声音产生明显的影响。目前用的是ROE (责任编辑：admin) |
