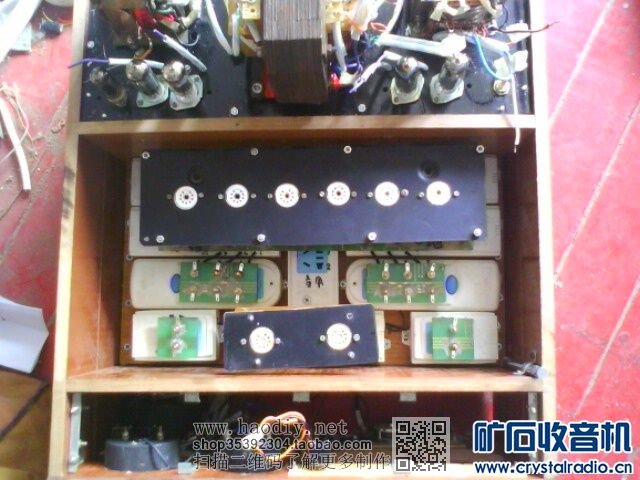

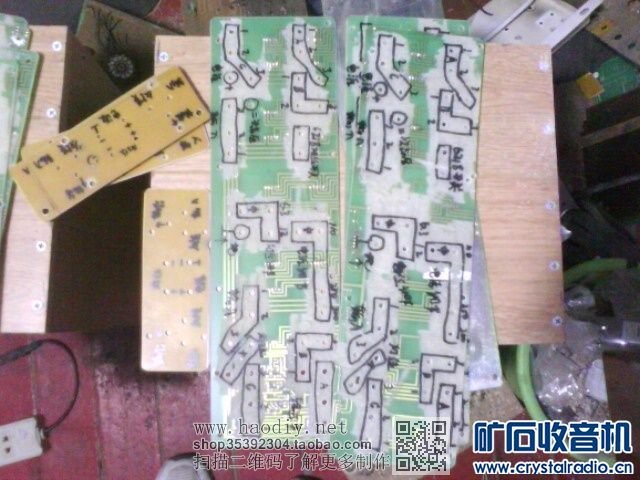

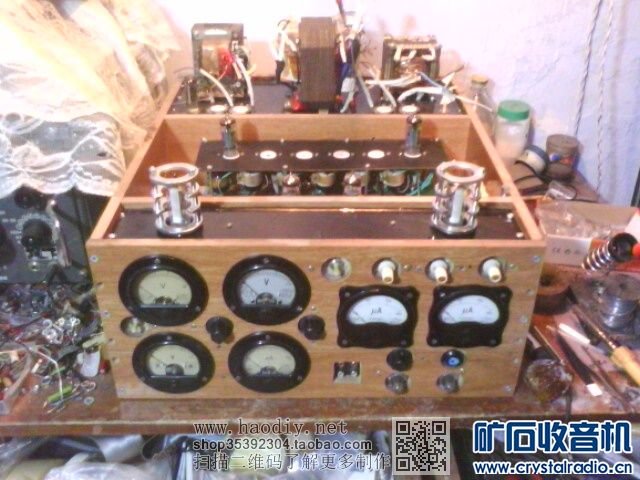

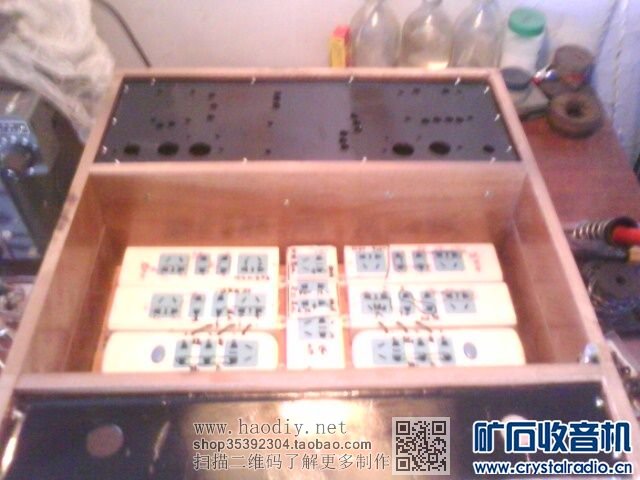

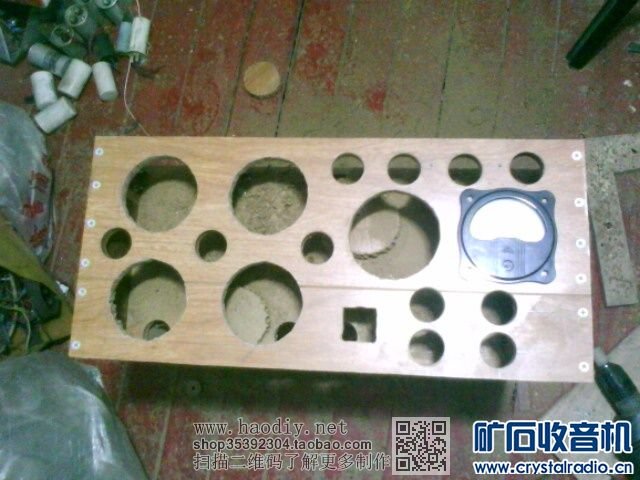

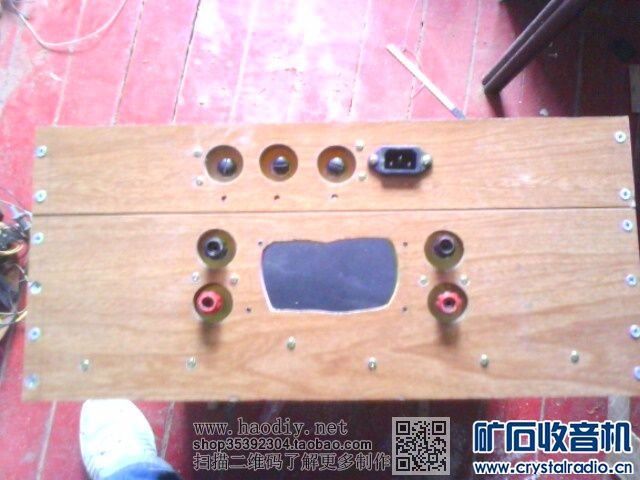

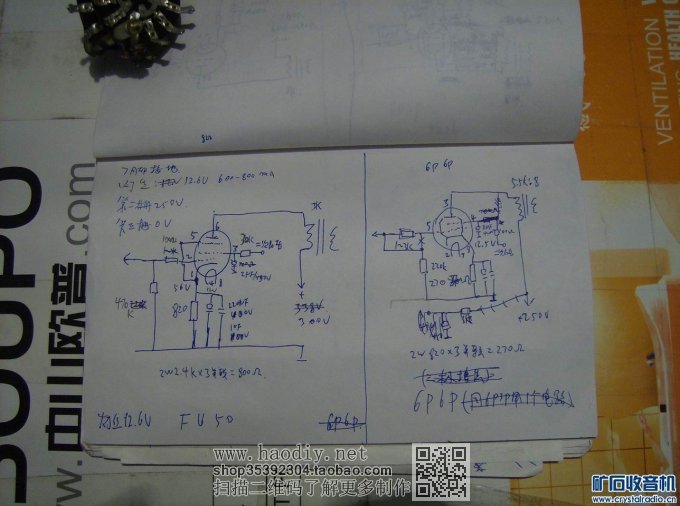

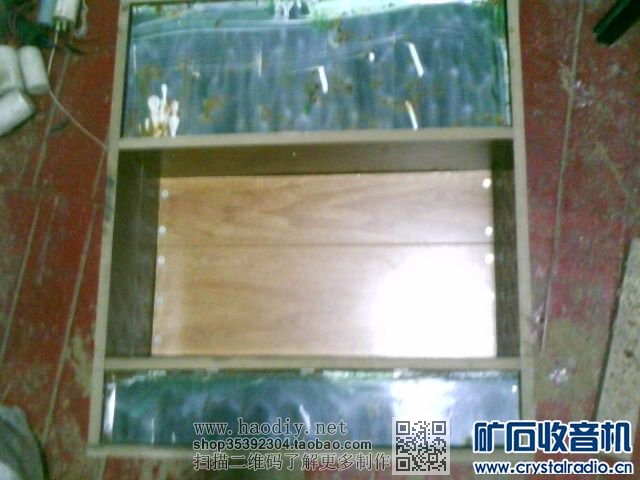

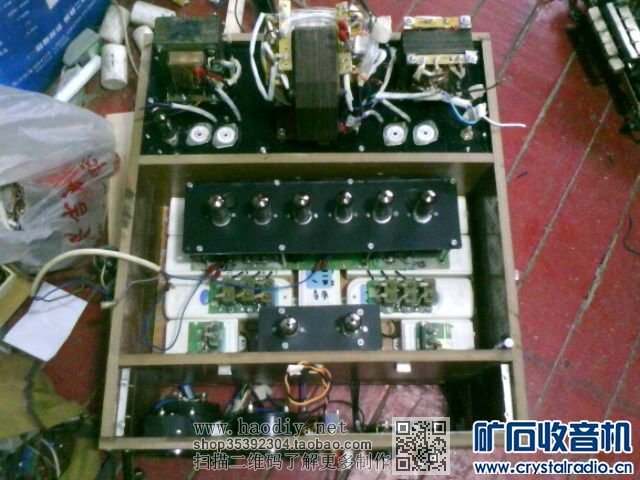

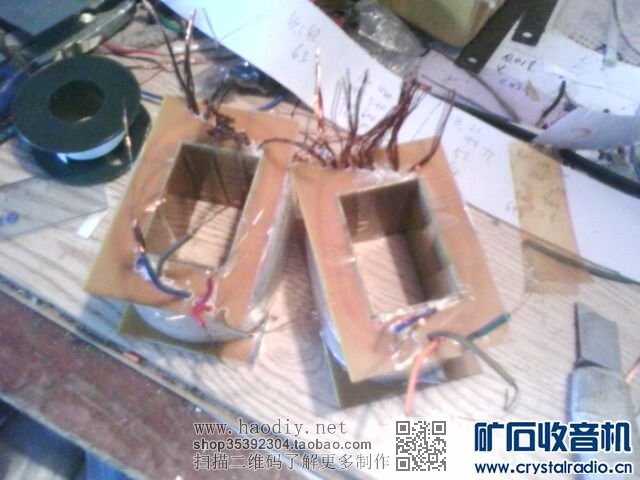

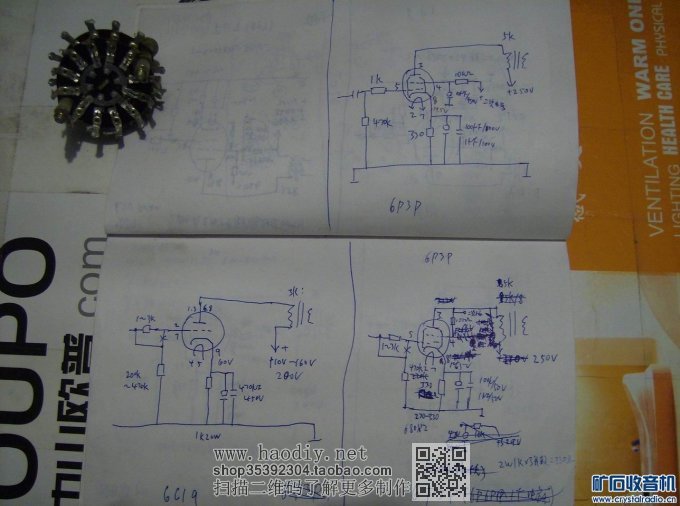

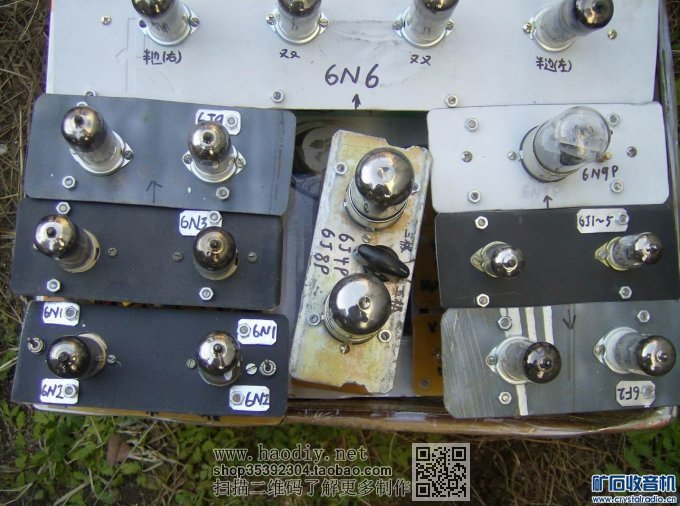

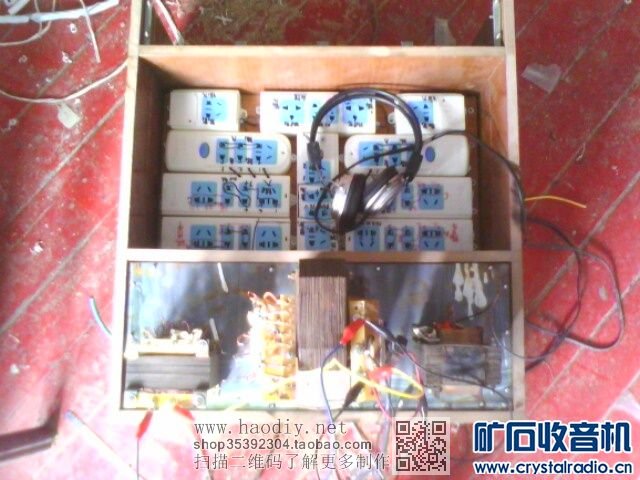

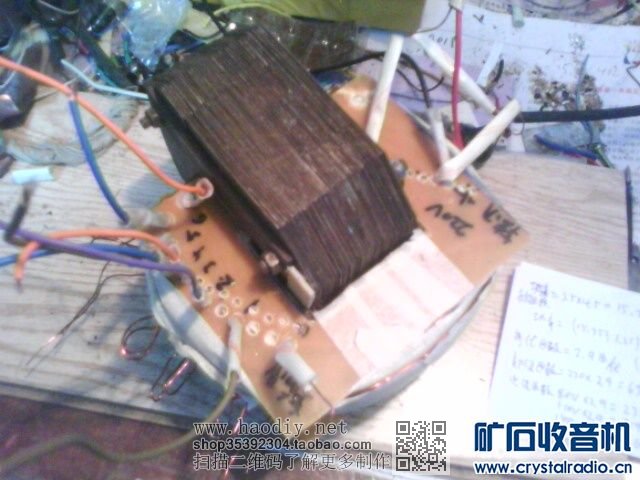

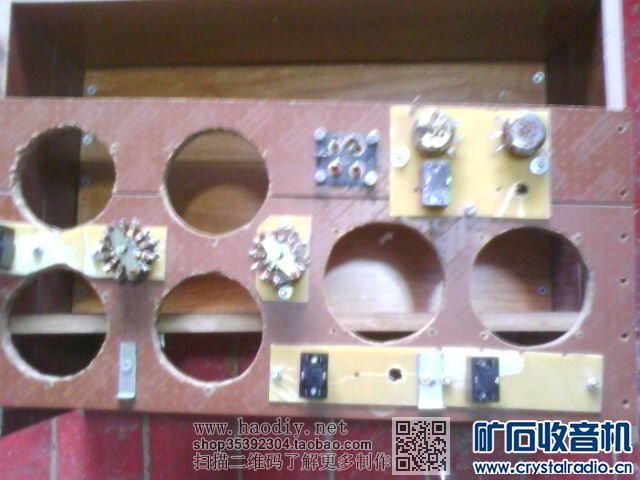

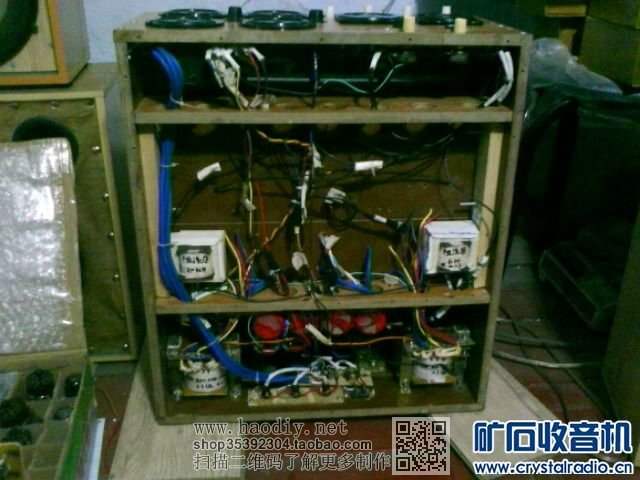

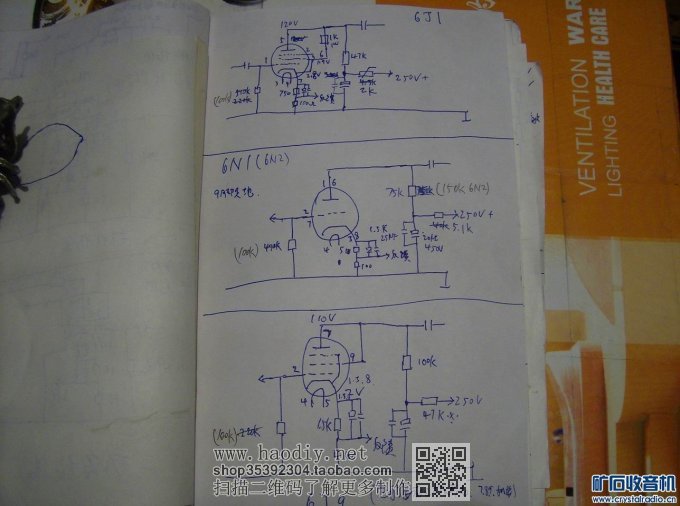

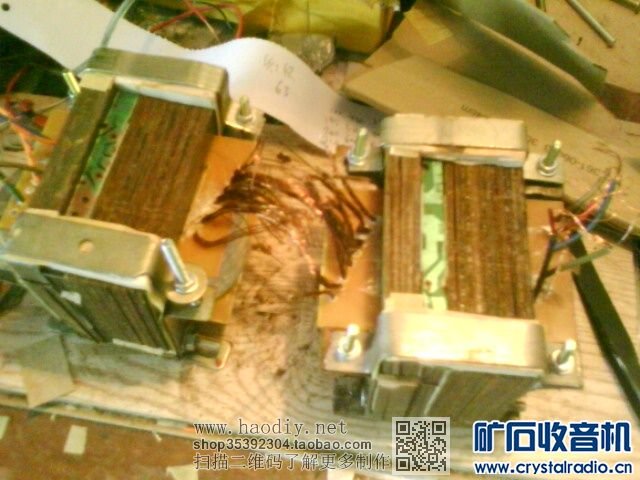

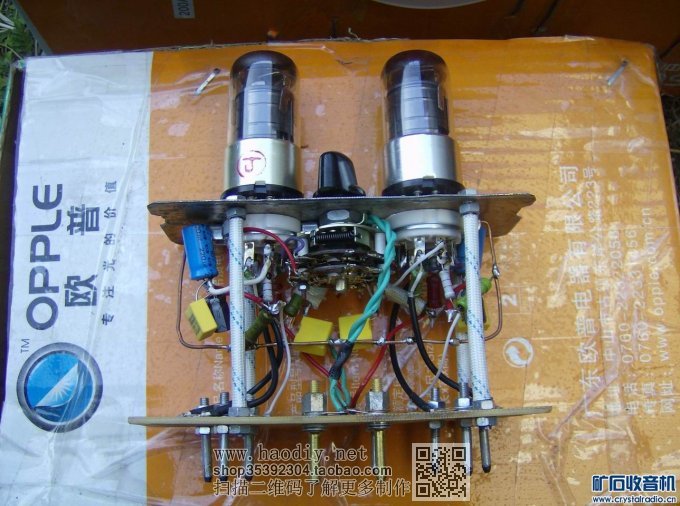

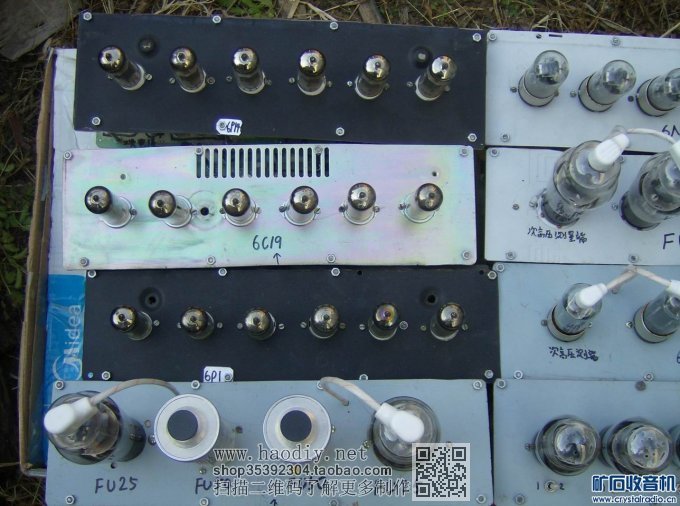

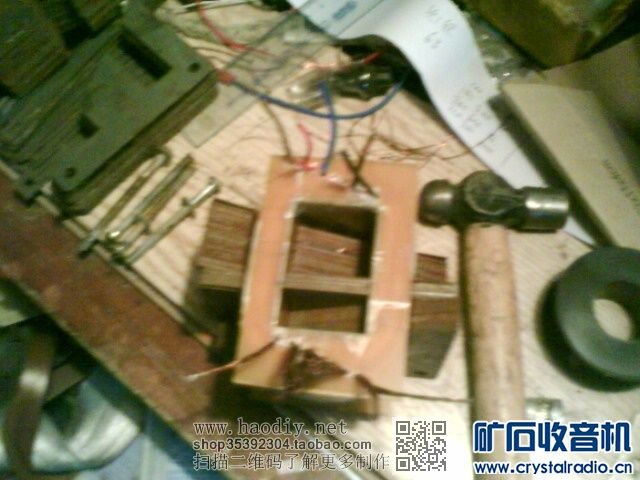

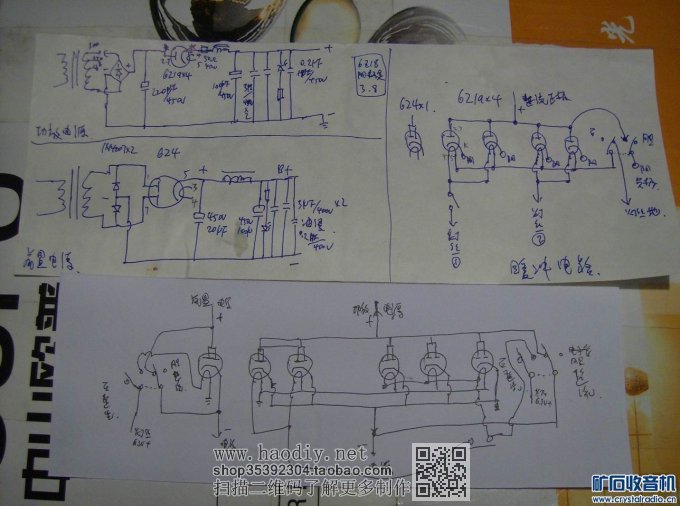

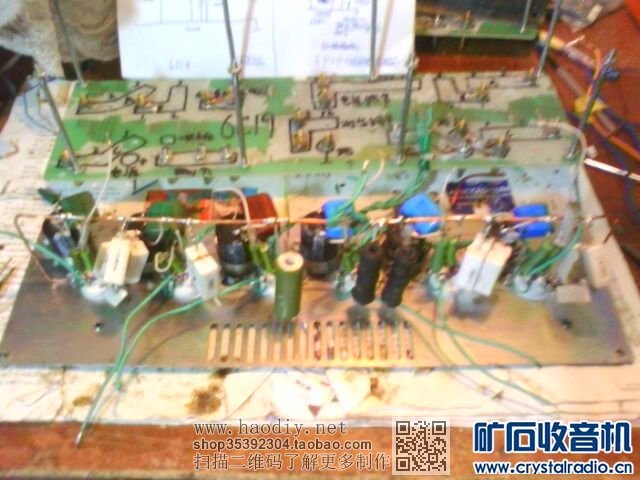

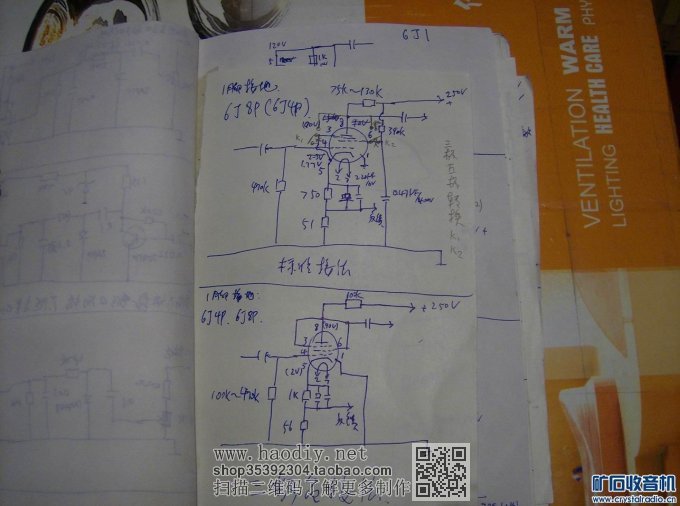

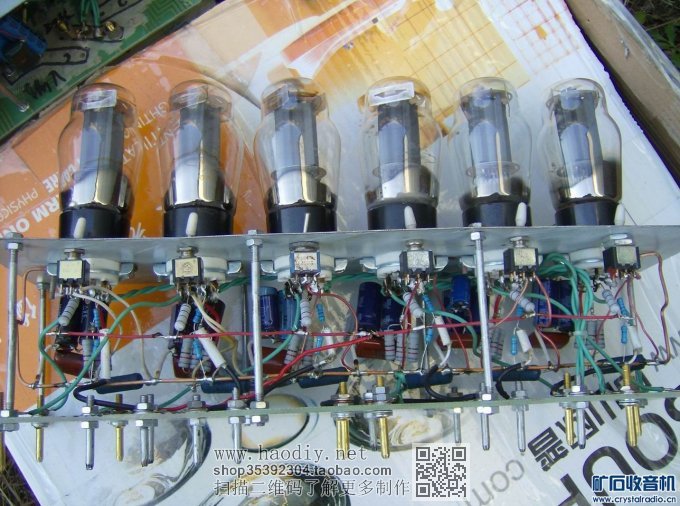

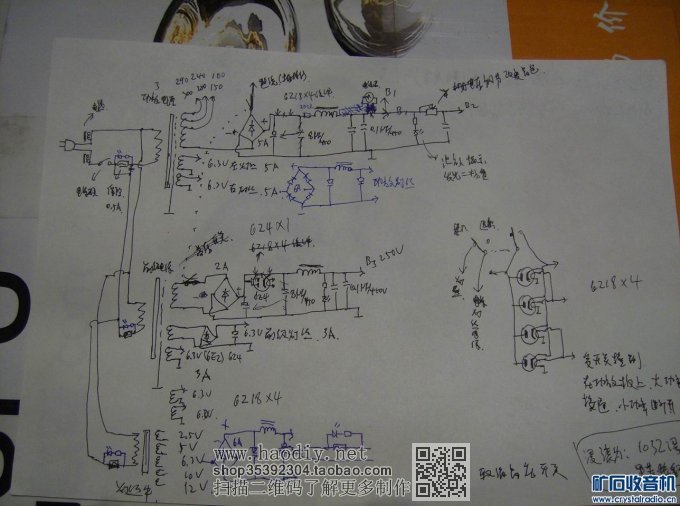

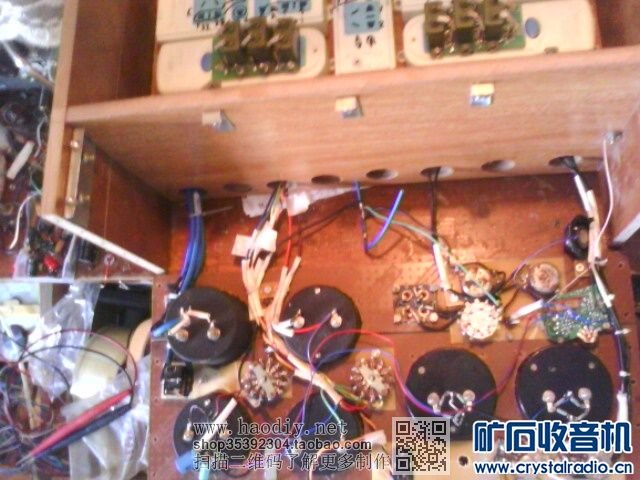

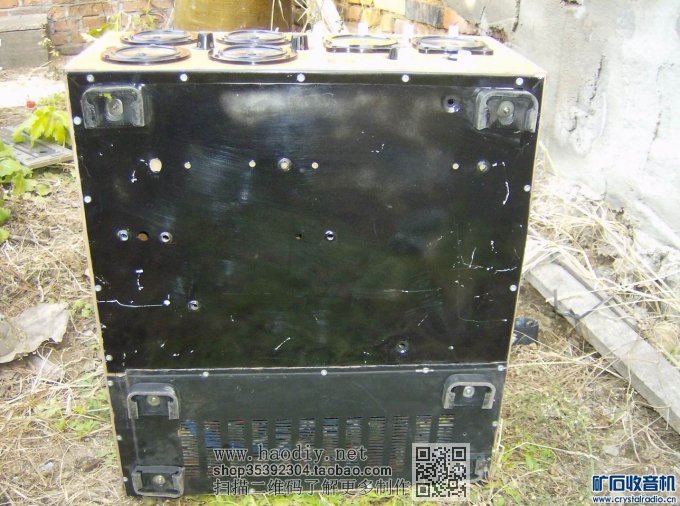

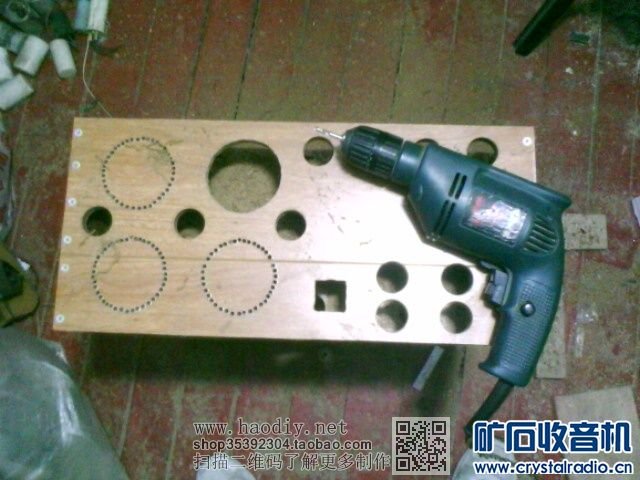

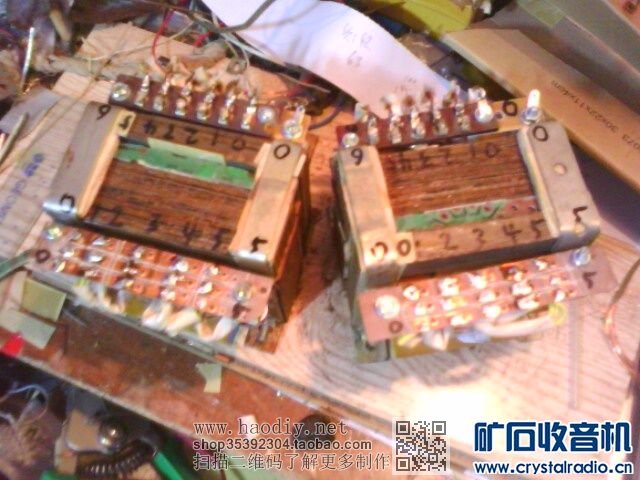

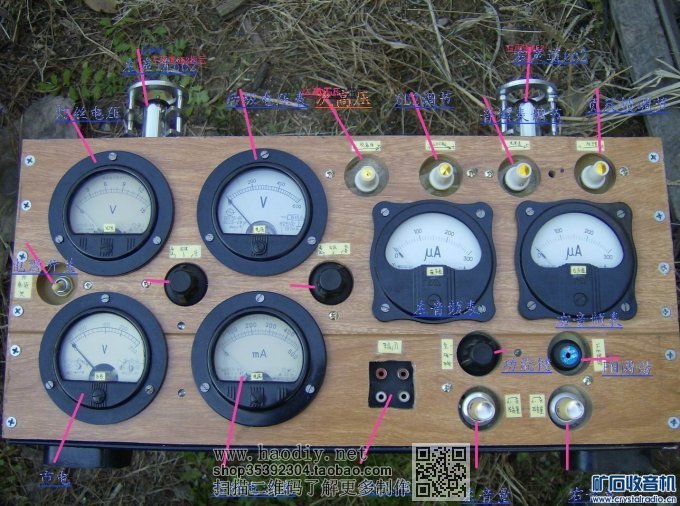

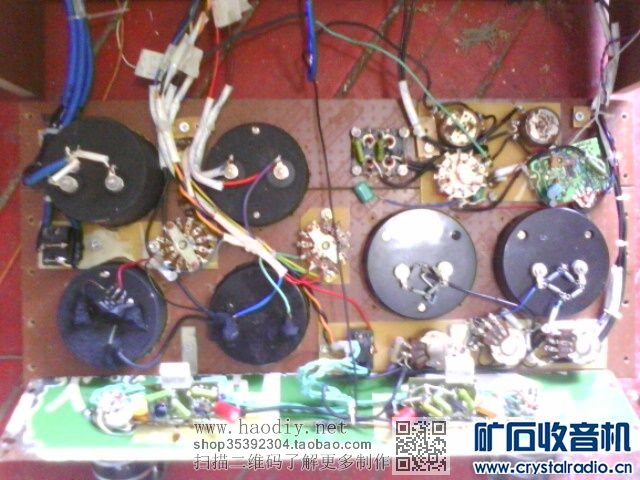

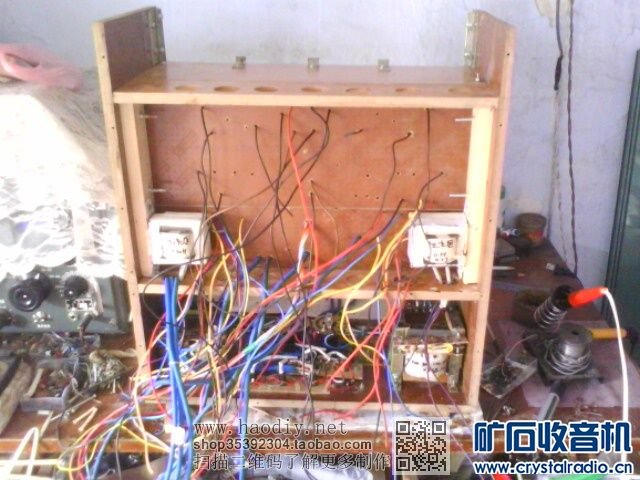

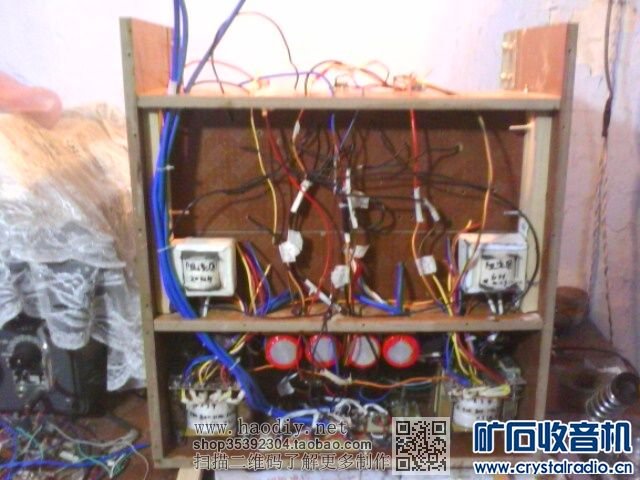

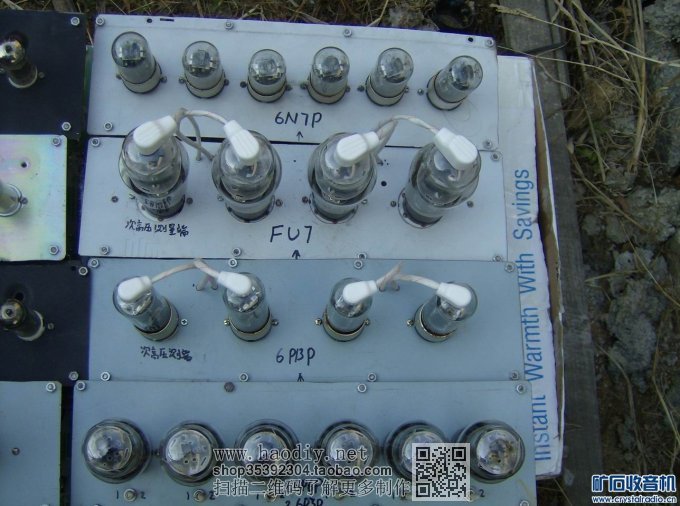

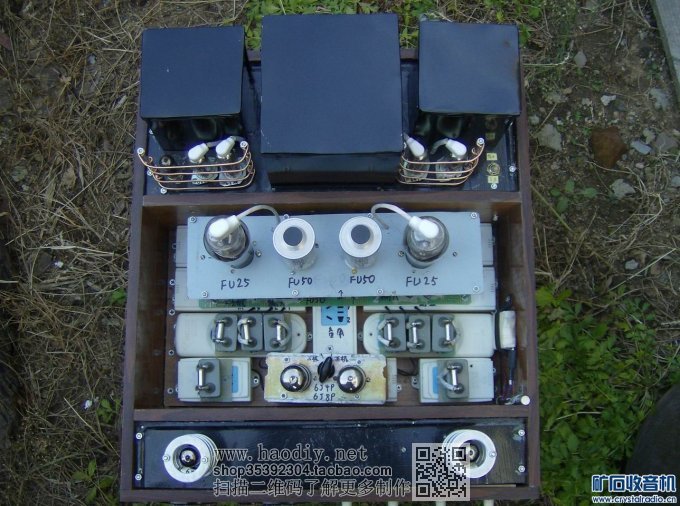

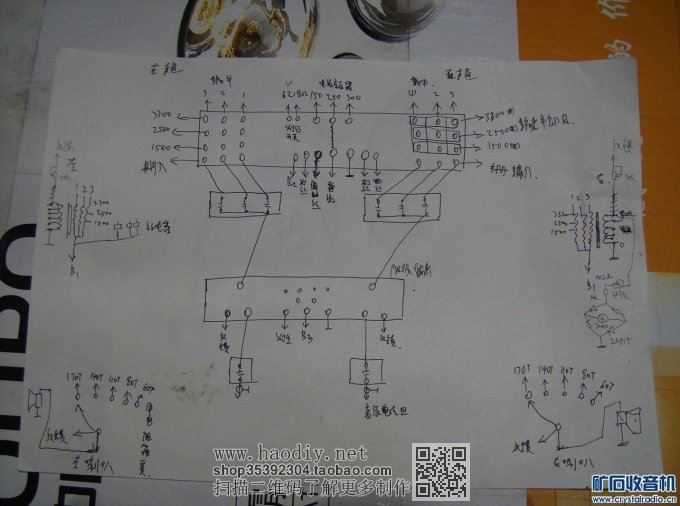

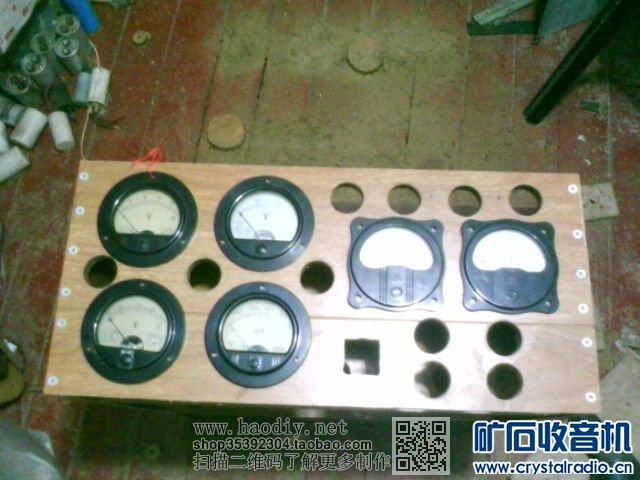

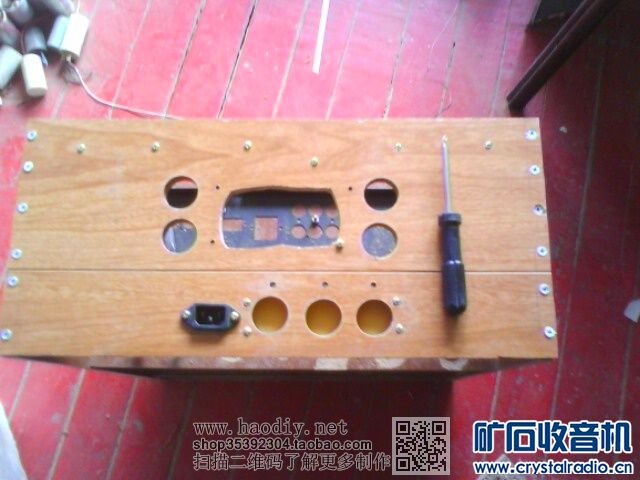

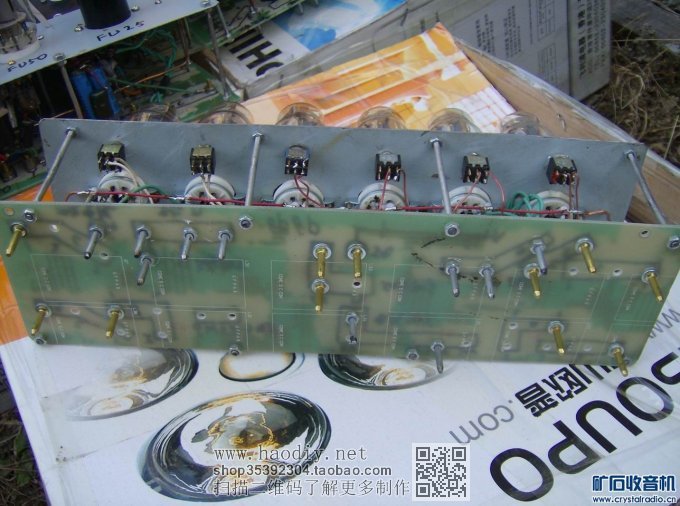

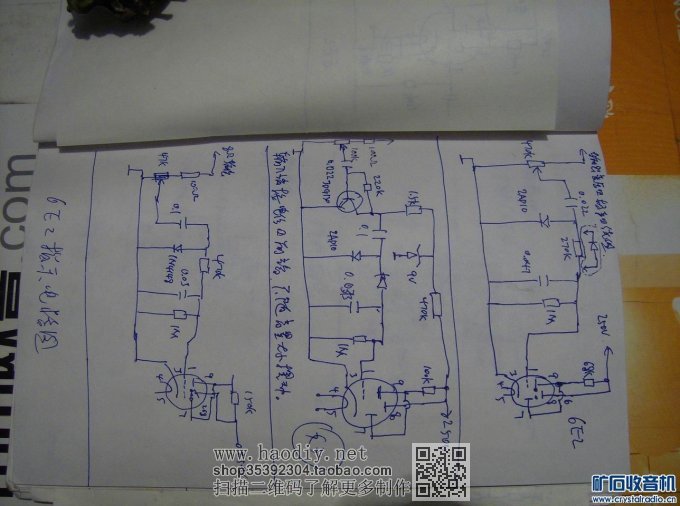

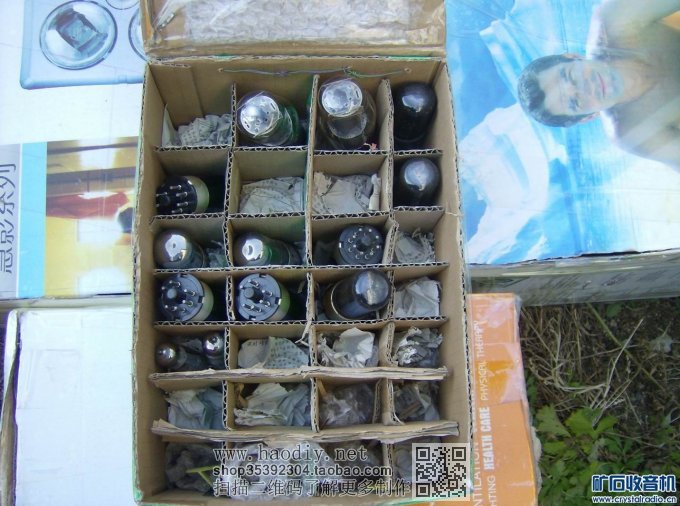

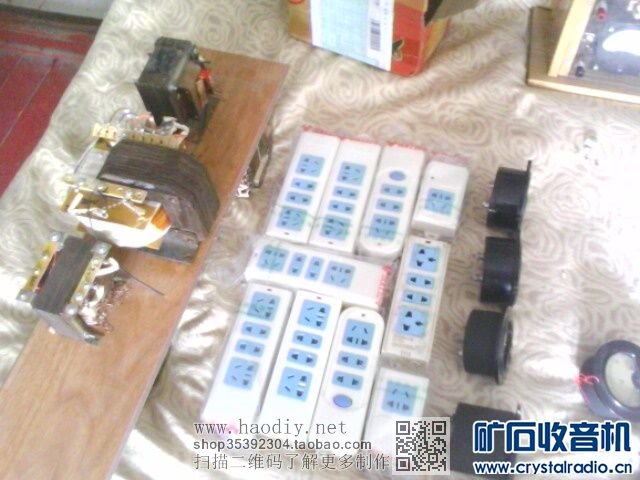

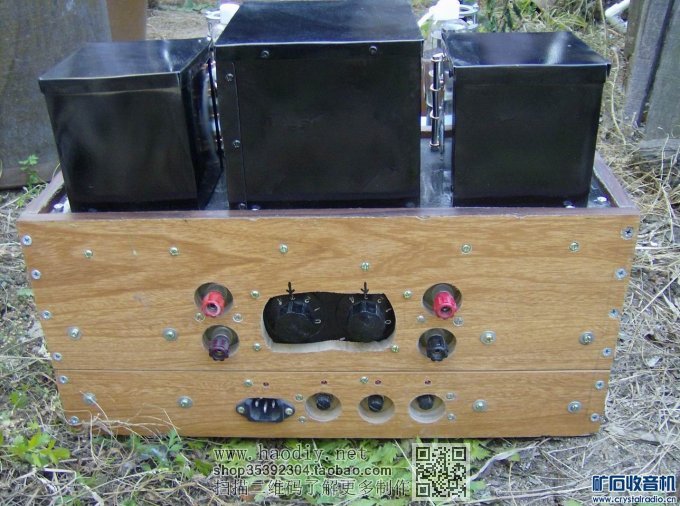

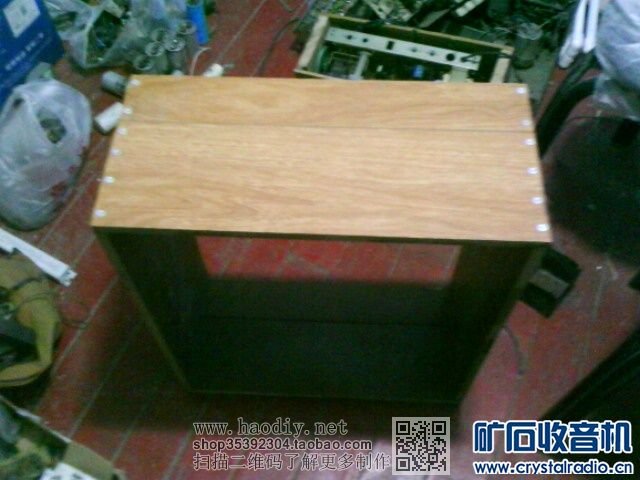

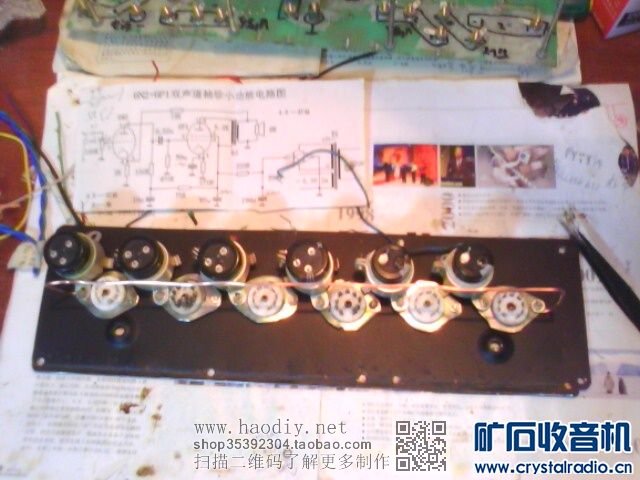

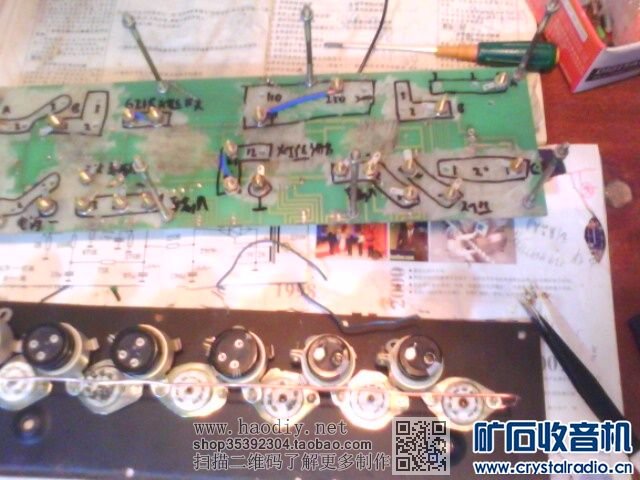

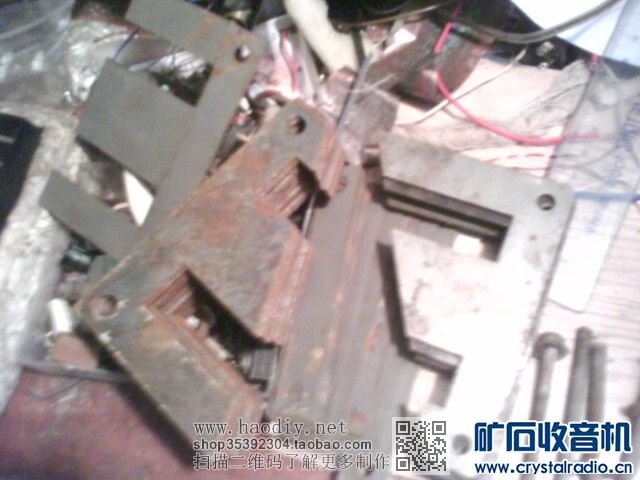

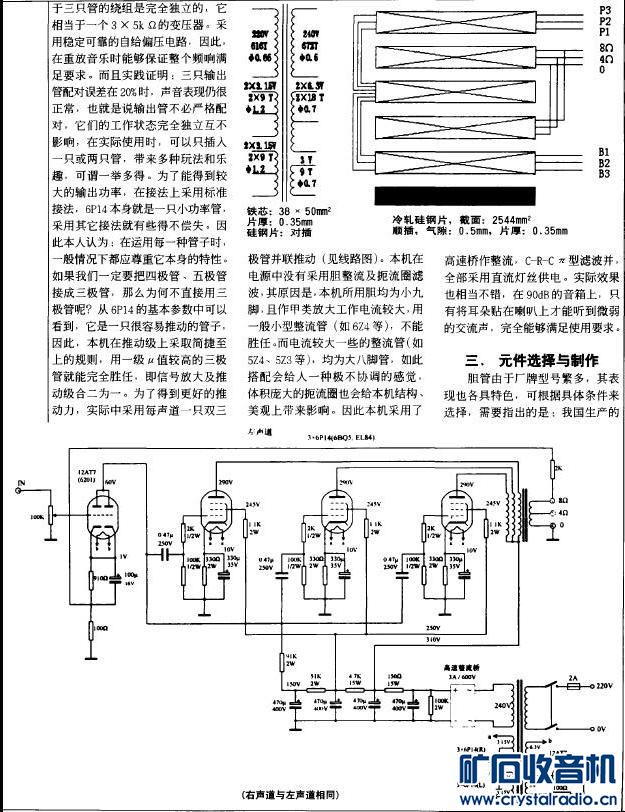

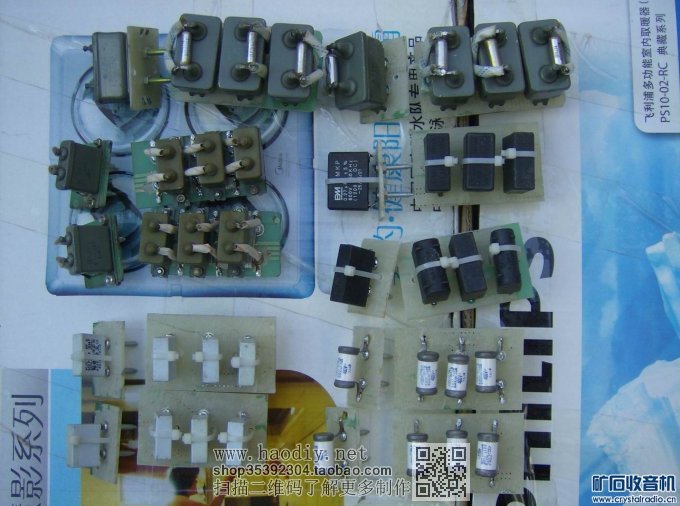

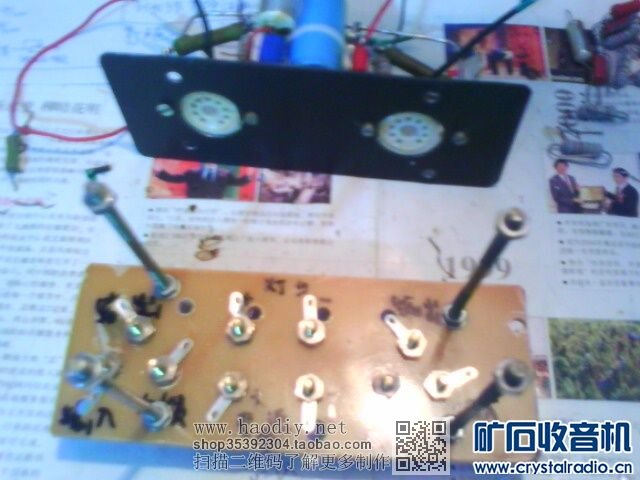

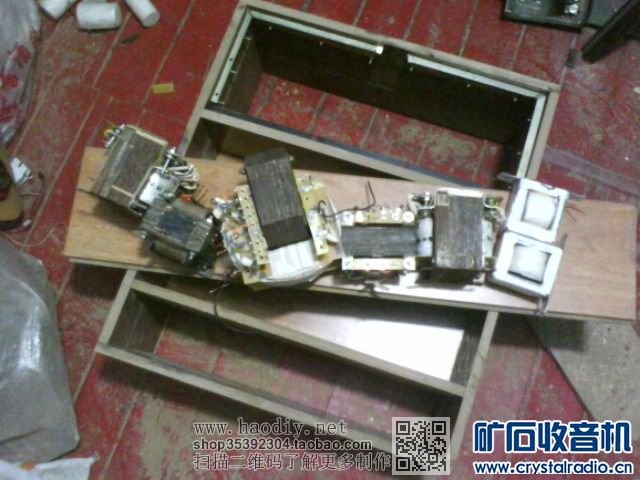

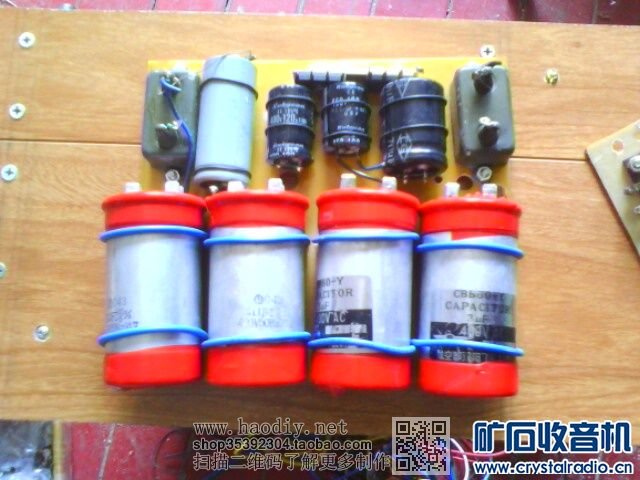

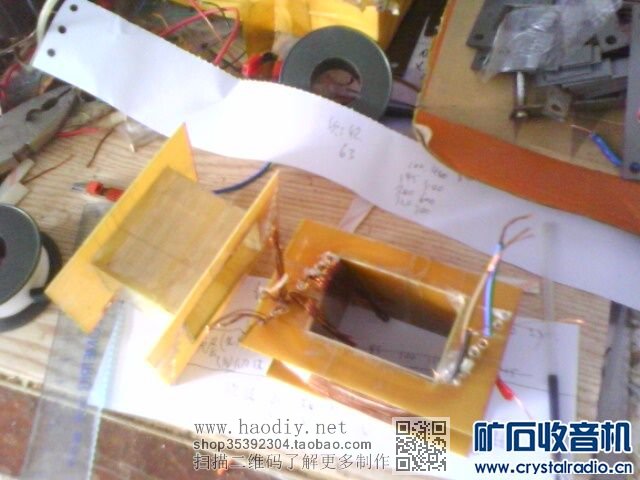

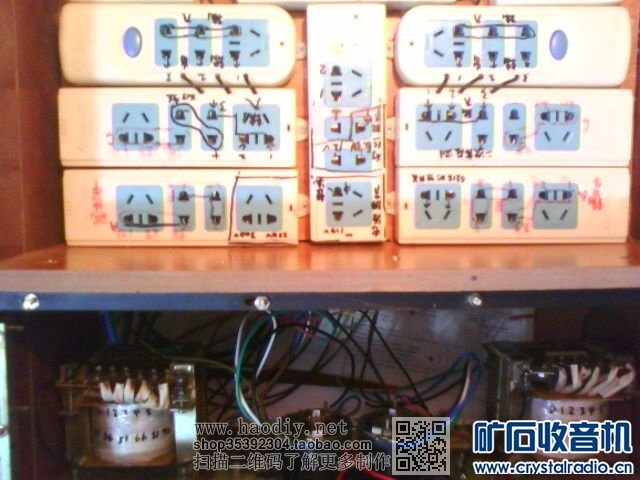

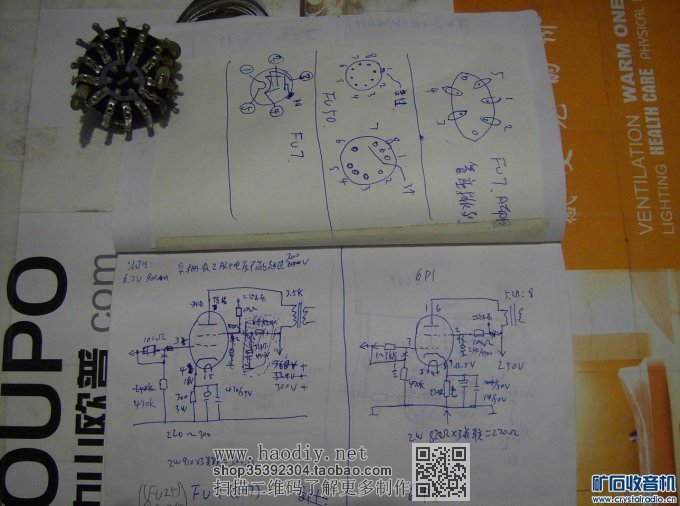

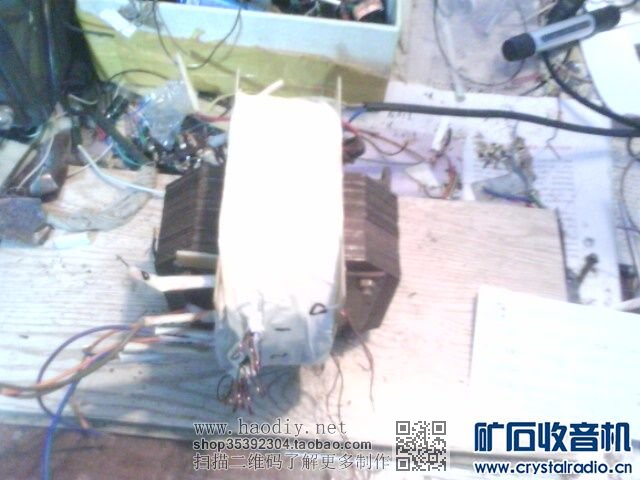

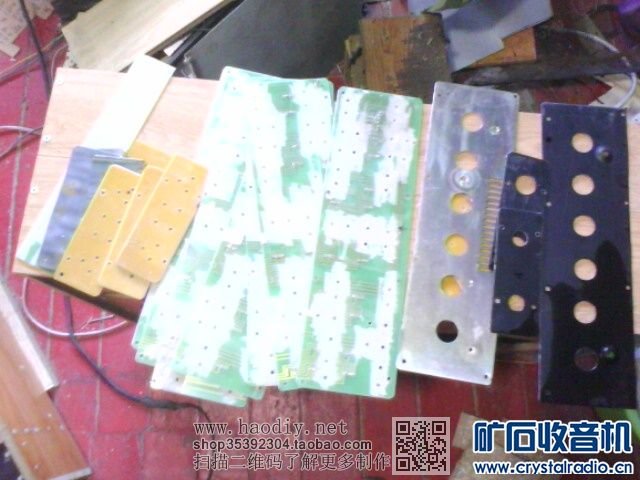

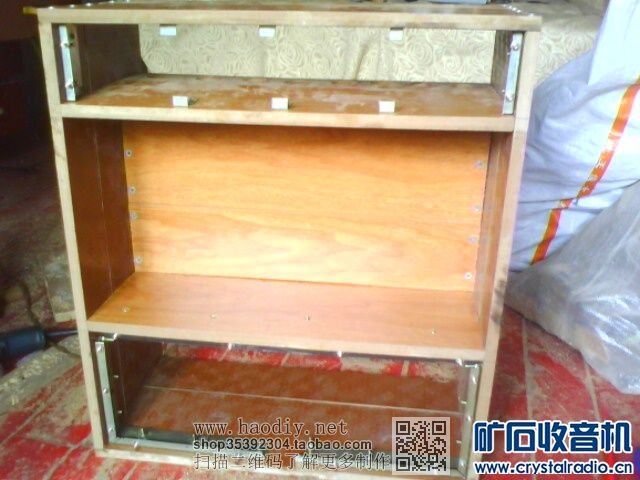

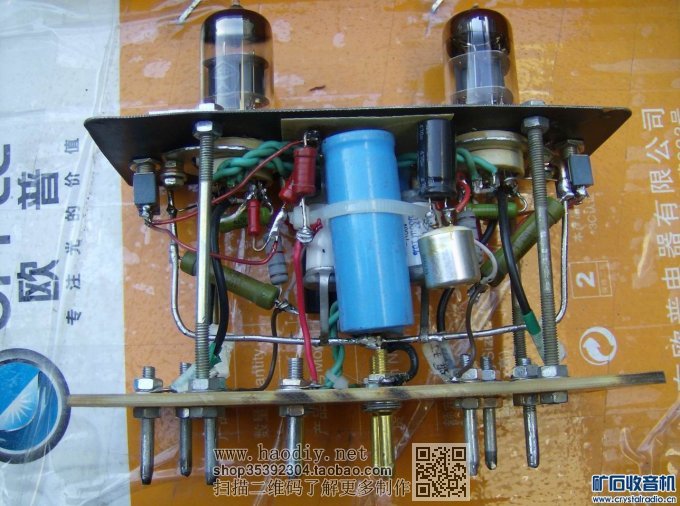

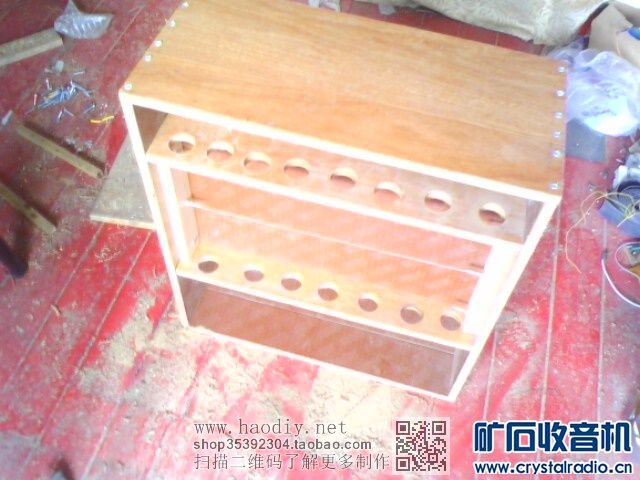

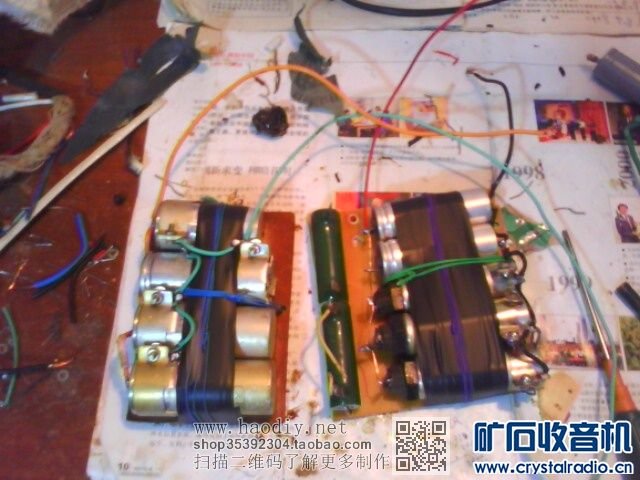

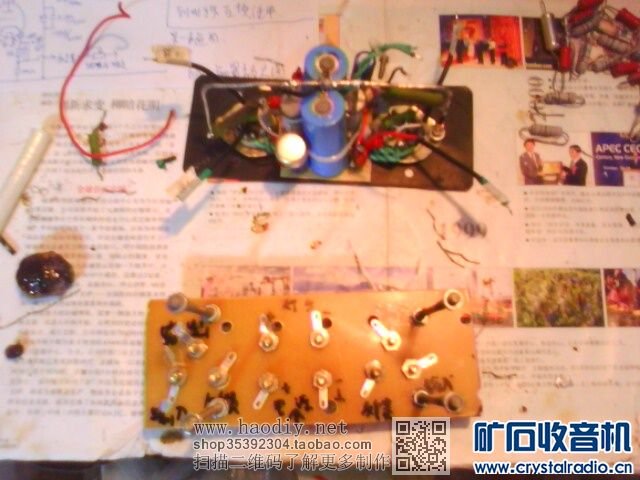

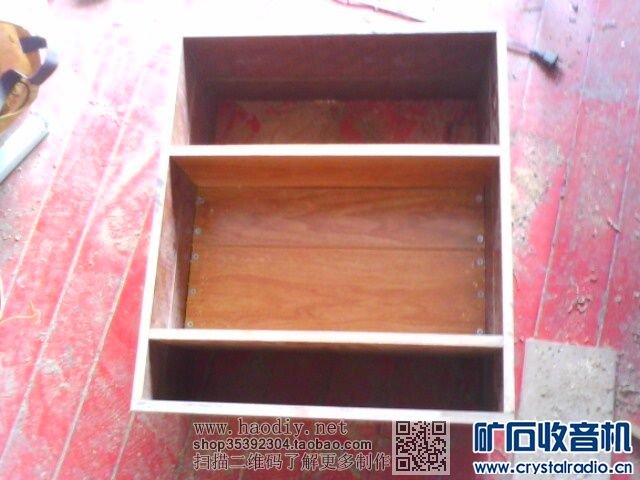

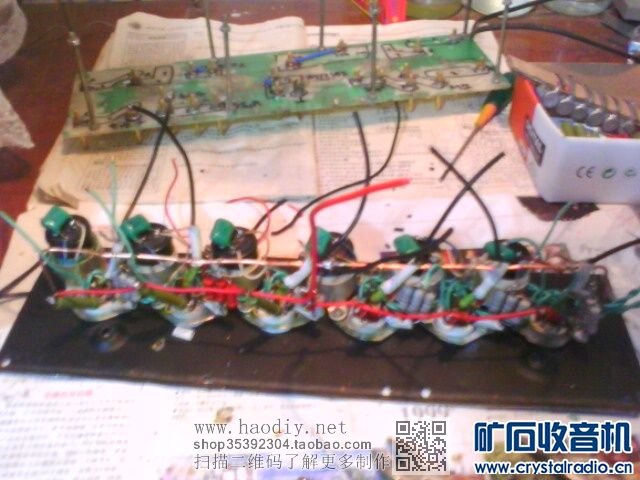

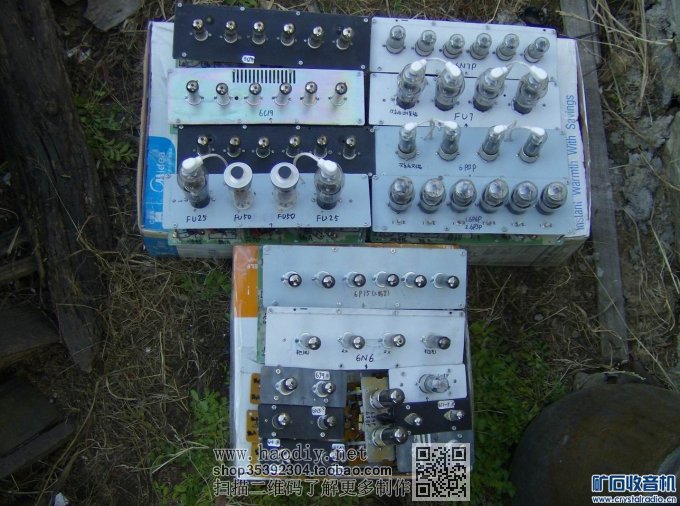

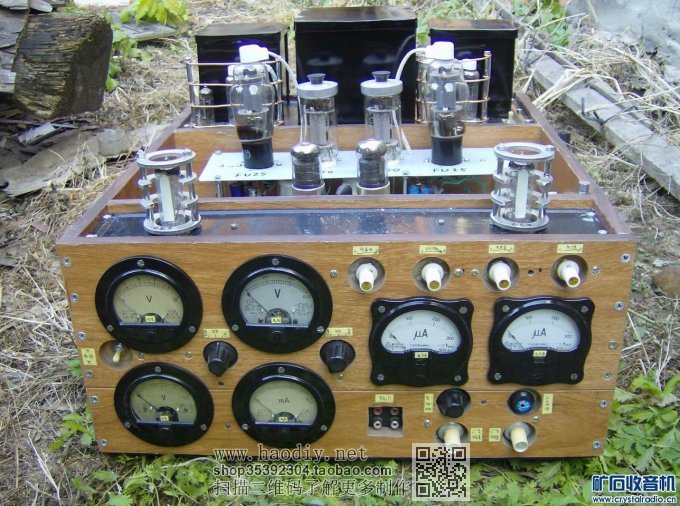

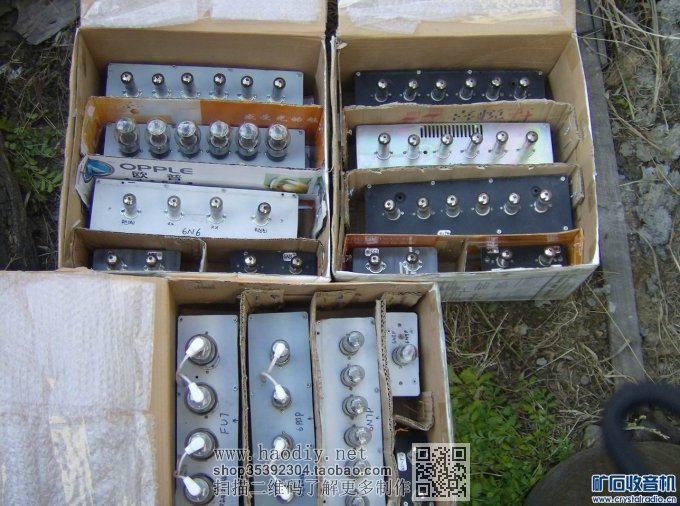

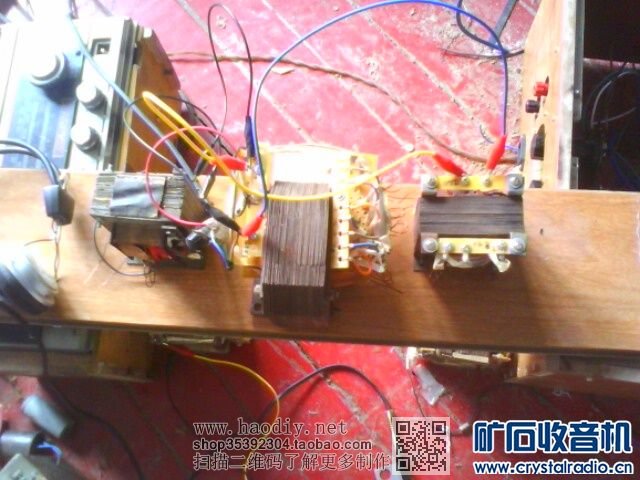

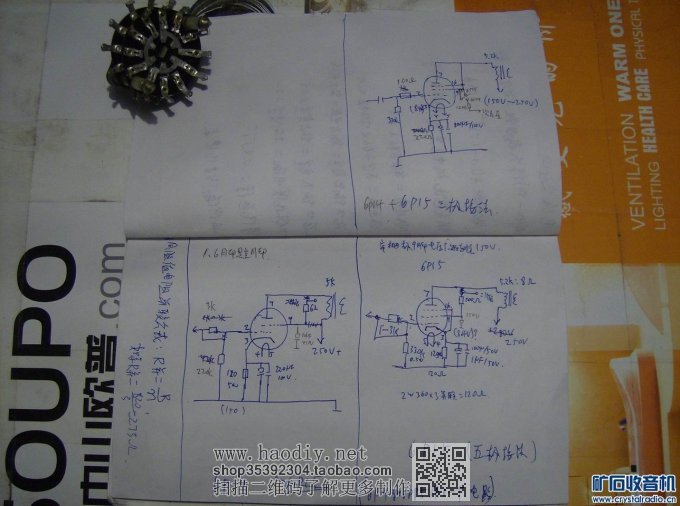

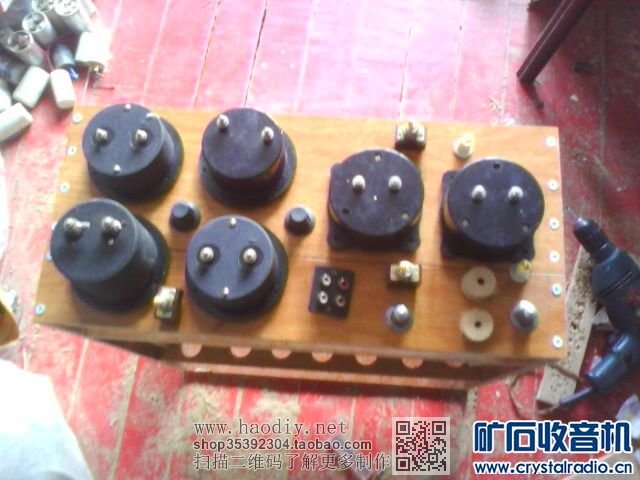

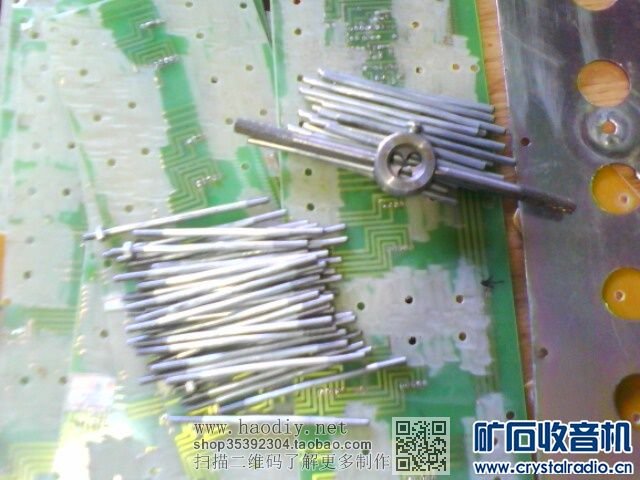

     这台机器很重的，体积也不小，每声道3管并联的方式，通过输出变压器初级3线并绕实现的，功放部分和前置部分及耦合电容做成独立的形式，通过线板可以随意快速的更换。机器用了3个电源变压器，一个口子型做后级电源；一个前极电源；一个灯丝，后级电源次级抽了很多头从100V到300V（本机用了160V 250V 300V），灯丝次级也抽了很多头电压从2V到12,6V，（本机只用了6.3V和12.6V）后级和灯丝不同电压的转换是通过后级线排来实现的。2个输出变压器，初级（3线并绕）次级都抽了很多头以适应不同阻抗的管子，次级装了电阻箱上的开关，在不断负载的前提下调节输出阻抗，用了2个电感前级后级电源各一个，前级整流用6Z4和1n4007混合桥式，后级全桥整流4只6Z19缓冲（后级线排及面板有开关控制缓冲接入的多少及退出）。线排用公牛牌的改装的，面板装了几块老表头，音箱是以前陆续做的组合在一起用在这台机器上了。  负反馈是50k双电位器+5k电阻，连续可调；输出电平表是用2块300ua老表头，4只2ap15桥式整流，接在输出牛次级端，设有50k双电位器+100欧电阻调节输出大小；2只6e2输出电平指示，通过双50k电位器调节输出大小；次高压通过10k2w线绕电位器调节大小，可改变声音音色；加装了FM收音头；加了市电指示表头；灯丝表头；功放后级电压及电流表头；            业余制作，折腾玩，能省则省。机器大部分器件都是拆机件旧件，电阻和电容通过串并得到合适阻值，变压器都是自己用旧线绕的，铁芯都是旧的，输出变压器的铁芯就用了3种不同的铁芯才组装成的，可以说都是垃圾。机器做好试听，音量没开到头，人就受不了了，这3管并联的单端威力挺猛啊，没想到这堆废铜烂铁能发出如此美妙的声音（自我感觉），心里很是高兴，这近一年的辛苦没有白付出……! 目前功放后级制作完成了fu7x4 6n6x4 6p3px6 6p14x6 6p6px6 6c19x6 6p1x6 6n7px6 6p13px4 6p15x6（3极管接法） fu25+fu50（不可思议的组合），其实在这台机器上可以随意的把任意的2个或3个管子组合到一个声道上工作，发出从来没有人听过的声音。 前级制作完成了6n1 （6n2通过开关转换） 6n3 6j1,2,3,4,5 6j9 6f2 6j8p（6j4p通过开关转换） 6n8p（6n9p通过开关转换） 耦合电容做了2种铁壳的和老瓷管的及薄膜电容。 以上这些可以随时更改和添加。 随手用手机拍的制作过程不太清晰抱歉                                              已下是参考电路图，本人业余菜鸟图好似天书…… 这是转载网上的图，我的其他的图都是根据他演化而来  已下是自己画的图
