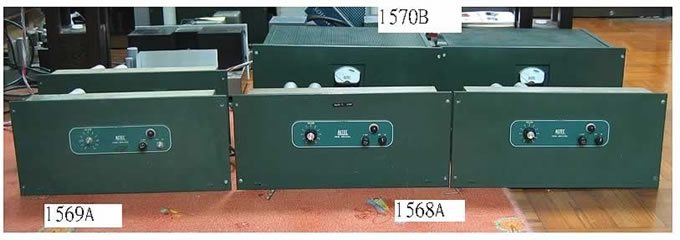

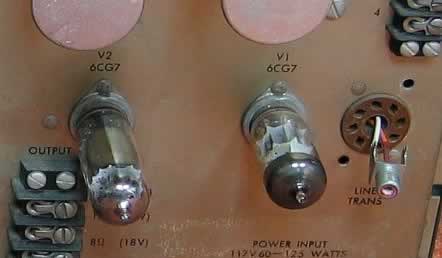

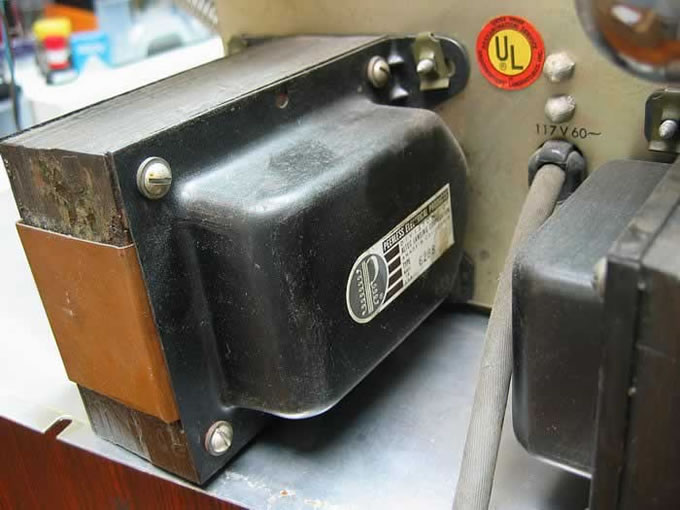

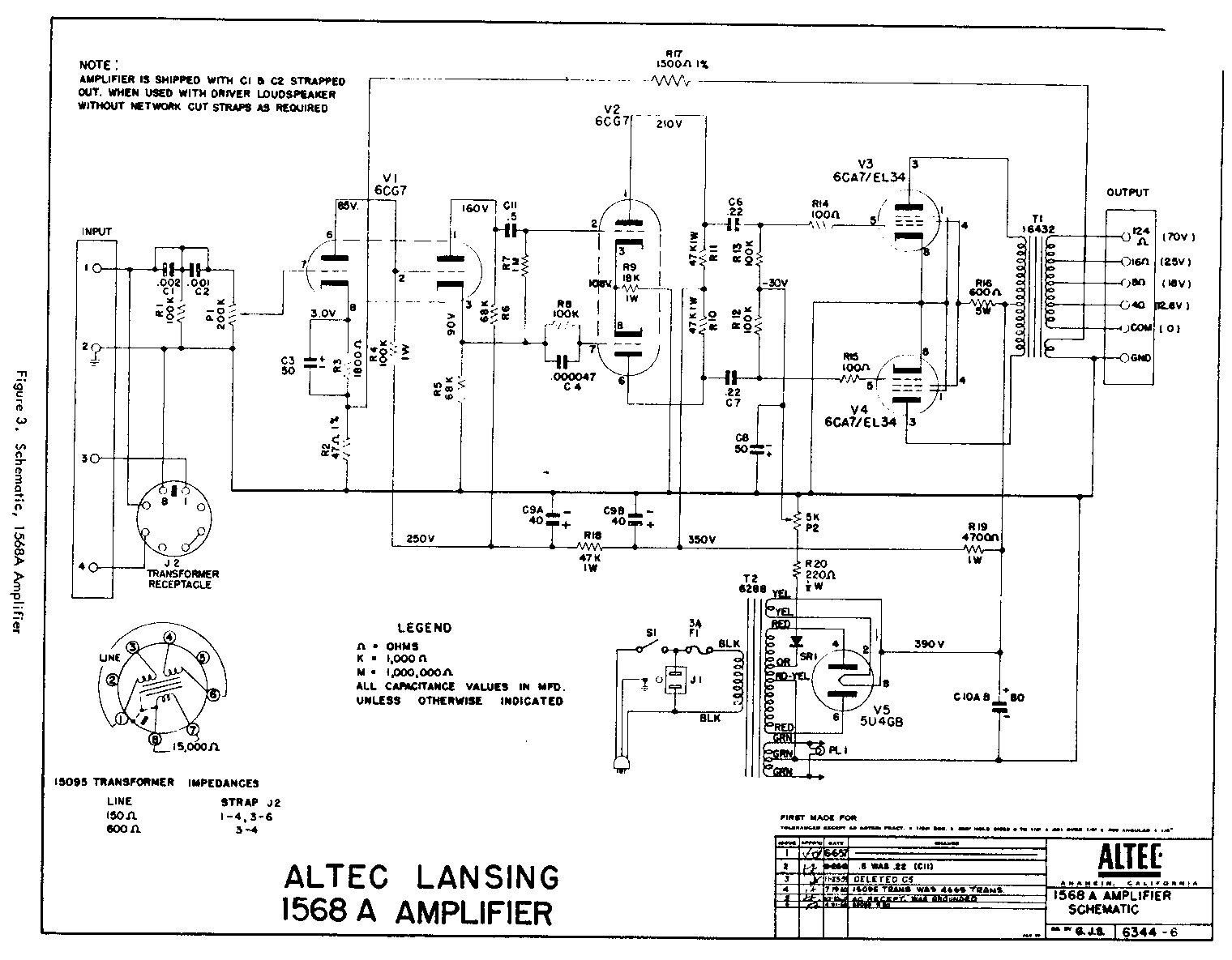

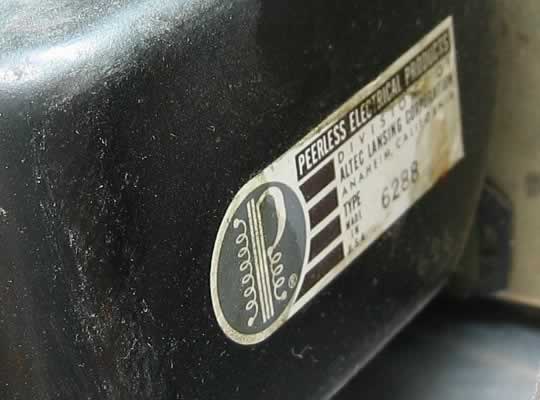

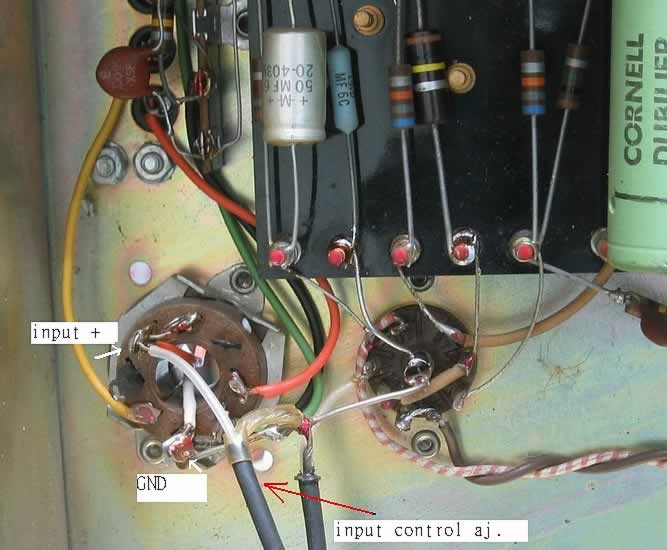

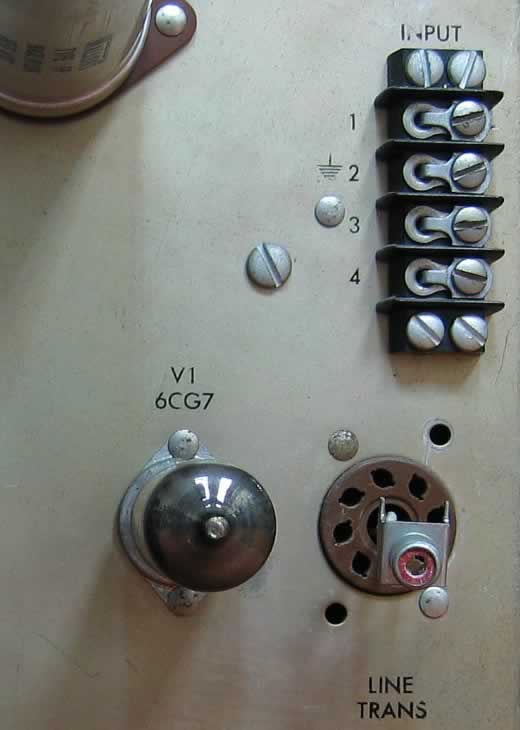

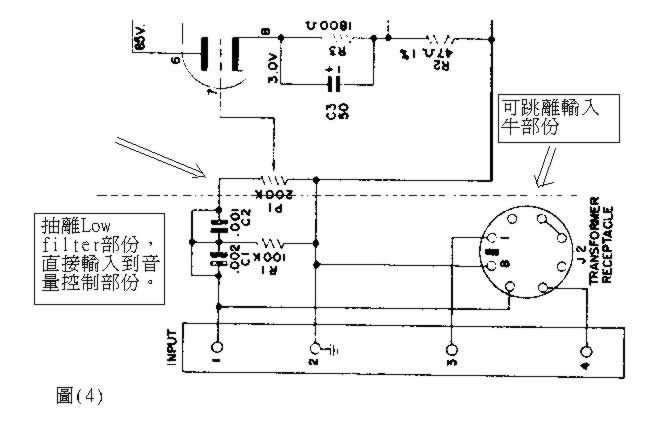

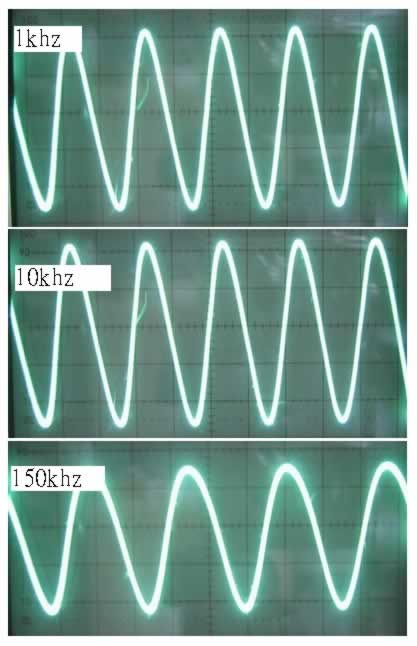

Altec Lansing早於1920年已參與首部有聲電影播放的器材提供，單以生產專業揚聲器就能名揚四海，銘刻人心的型號包括A2、A5、A7、604、846、19等，已被識貨之人將之列入經典系列。 一貫專注生產專業音響播放器材已標籤了ALTEC這牌子的經營方向；在廣泛的發展中當然包括了mixer混音器、擴音機，喇叭等。在談到古董膽後級當然少不了ALTEC「綠色三兄弟」1568A、1569A、1570B圖(1)。 1567是咪混音器，1564是前級電源供應器；隨之後由1590E開始便是晶體管機(原子粒)，就此就向「膽」說拜別了。 這「綠色三兄弟」除了是ALTEC歷史紀念價值外，也擔當了極重大的工作使命，因為由50年代至70年初，在這接近20年間ALTEC生產了龐大數量的「綠色怪獸」，常見在劇院、學校、教堂，電台……等服役。到現在若未退休而還健在的「綠色兄弟」已為人民效力了半個世紀，佔半數以上仍屹立不倒，可見其信賴程度與韌力，絕非家庭式Hi Fi可比擬的，假若因它們的「相貌」而被發燒友禁止入宮而拒諸門外，確是發燒友的損失。 圖1  圖1a  圖1b  圖2  圖3  圖4  圖4a  圖4b  今期筆者集中於詳談1568A和1569A這兩小兄弟，因它們結構與線路都十分之接近，分別之處是每聲道1568A輸出功率是40W用一對EL-34和一支5U4，而1569A功率是80W兩對EL-34和兩支5U4，還有是電源牛和輸出牛大與小的分別，和重量差別之外，基本上線路是相同的，輸入和推動膽同是每聲道用兩支6CG7/6FQ7，圖(1a)是1568A的線路圖。 ALTEC廠家選料： 輸出牛和電源牛全是用PEERLESS圖(1b)，是ALTEC屬下的分支廠，PEERLESS無論在市場用家的評價與音質表現都是絕佳優質的好牛，PEERLESS輸出牛常見用於ALTEC擴音機中，除此亦有向外銷售供應予別的小生產量的廠家，例如Heath kit等套件公司。 筆者曾將Altec 1568A接上訊號線產生器和示波進行測試，包括在正弦和方波在10W輸出的情況下測試頻率響應，圖(2)在三點不同頻率測試的表現，頻應特別闊；高頻響應延伸至100KHz(十萬週)仍然是未有滑落(Roll off)的跡象，約到150KHz(十五萬週)才見2至3db的滑落， PEERLESS的實力絕非等閒圖(3)--------下回詳細分析。 變壓器(牛)廠已玩到盡；但很多時擴音機往往未必會玩盡每隻「高班」牛，ALTEC 1568A和1569A就是這樣。若我們要將這專業擴音用的膽機用於家庭用途，那麼它當中的設計正是我們討論的問題。 抽離輸入和Low filter低頻濾波： 輸入牛是600ohm：15k，有很高的放大倍數，在家庭後級使用時是不應這麼高的放大率，看圖(4)的兩級輸入電容是作低頻濾波的，約將100Hz以下的頻率過濾，現在可將這兩方面的部份跳離，又因輸入端是用縲絲接線位不是用RCA插座圖(4a)(4b)，所以，為不破壞機箱緣故，可以將RCA插座和兩條短線直接銲上音量控制器的第一腳，即訊號線引入。 第二點是改負回輸電阻： 很多時這類單聲道的專業擴音機往往是沒理會兩聲「配對」Match的問題，尤其是在摩機時常被人忽略的是電阻的重要性；其實電阻在某程度上或使用位置是對聲音影響還要比交連電容為大。這一對1568A的負回輸電阻是兩支不同材料的1.5K，圖(5) 左1和中間的是兩聲道不同的金屬膜電阻，顯然的是不同音色，況且「金屬膜軍用電阻」用在負回輸位置時，聲音缺乏音樂感和生硬，流暢度不大理想，通常廣播用的擴音機並不要求聲甜或細緻，又因金屬膜電阻可達1%的低誤差，所以在無須人工配對或調校靈敏度的情況下，隨意拿起兩部單聲道機，音量也不會太大的音量偏差，這已達到P.A機的要求之一了。 還有一點是1568A和1569A的優點是輸出牛有獨立負回輸線圈，是會減低一般以同一輸出次級繞組常用16 ohm處作負回輸的方法更低back E.M.F，即減少因喇叭而產生的「反電動勢」令聲音表現更卓越，這也是筆者讚賞PEERLESS的另一原因。 這負回輸電阻，棄金屬膜而取AB碳阻 圖(5a)，可令聲音更優美動人、音樂感豐富而細緻，單以改機到此兩個步驟已令人滿足不矣。又因1568A和1569A是極簡單的線路結構，Simple Is The Best，而又在二手市場售價並不高，再加上ALTEC所採用的輸出牛質素是非同小可的，若加以簡單動一動手術而能令聲音質素大大提升幾班以上，若不為「名牌主義」緣故；早就應對馬蘭士8b不作眷戀了。若改換這兩支負回輸電阻時留意的是AB電阻誤差通常會在5~10%不等，最好事先量度並配對，以保証兩聲道音量平衡。 改輸入放大管： 兩對「綠色小兄弟」同是每聲道用兩支6CG7作輸入放大V1和推動V2 圖(6)，要找四支老年高質的6CG7靚膽是很困難的，隨意使用「未夠班」的6CG7即等同未玩盡這兩台後級，另方面即使找到較好的上品RCA五十年代的黑屏6CG7也算不錯；但只局限美國膽的領域，若能多些音樂品味和歐洲文化修養的音色就是完美，筆者曾考慮多個不同型號的膽放在左右聲道的V1位置，最終都是決定用12AU7/ECC82 圖(7)，因ECC82放大率和Gm互導率與電流特性都很相近，只是6CG7是6.3V燈絲；而ECC82是12.6V燈絲，又因ECC82的12.6V燈絲可換接成6.3V的就是將4和5腳銲接，於是取用第9 腳和第4腳便可以了 圖(8)，12AU7/ECC82比6CG7更「好玩」是當然的，因品種多而又選擇性高。 圖5  圖5a  圖6  圖7  圖8  又因輸入放大部份V1是直接交連的，看線路圖 圖(1a)，即這雙三極管分作兩級，第一級是增益放大，以屏極直接交連於第二級「分相」管的柵極，同時提供訊號和正偏壓於第二級，此類設計省略了交連電容是一項優點。但這直流?壓是要準確，否則可能產生嚴重失真或不能工作，若將其他膽轉換代替6CG7就必須有示波器監察波形的失真狀況，並且可能調校電阻偏流以控制最佳的工作點；幸好此機1568A和1569A可將V1的6CG7轉換成12AU7而無須改電阻值，只要轉變燈絲接腳就成事了。 筆者只建改動V1第一支6CG7，而且V2則仍保留，原因是改動第一支的V1對音質的變化程度是大於第二支6CG7，況且已達到理想中的改機目標，就不必要大肆改動而浪費人力物力，還有就是儘量保留原設計和用料，亦是對設計者的一點尊重。 PA機(專業音響)常被Hi Fi迷厭棄的原因是聲音粗獷，氣勢有餘，幼細不足；若經小小的手術就能登大雅之堂，何樂而不為？而且這兩「綠色小兄弟」ALTEC 廠選用料已靚到盡，包括AB電阻Sprague Black Beauty 和 Cornell Dubilier電容，PEERLRSS電源牛和輸出牛，升無可升級了；若在粗豪奔放中滲入部份適量的柔和優美，則這兩型號的「線色怪獸」是有能力再戰江湖，重投發燒友的懷抱，幸事！ (责任编辑：admin) |
