胆机高压电源延时软启动实做

时间:2012-10-12 10:00来源:hifidiy.net论坛 作者:llzqq 点击: 次
这段时间在做一个音调+耳放合并机，就实际制作了一下这个高压软启动电路： 场管我用的IRF840; D1用IN4007; C1用220UF; 通电测试结果为15秒后场管开始导通，高压由零升到最高的时间约为4秒。看来这个高压软启动电路效果很理想。 另外补充几点： 1. 场管不用装

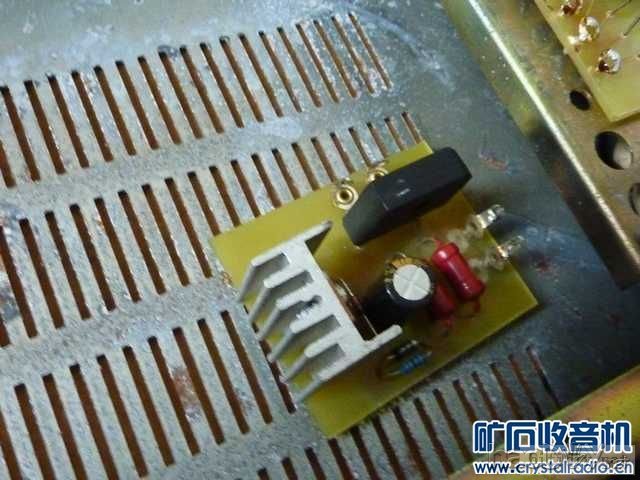

这段时间在做一个音调+耳放合并机，就实际制作了一下这个高压软启动电路：

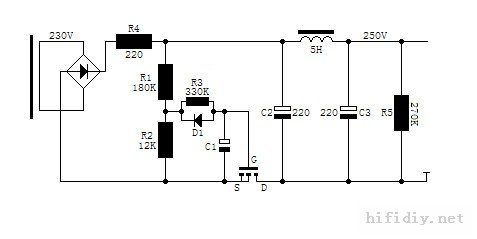

场管我用的IRF840; D1用IN4007; C1用220UF; 通电测试结果为15秒后场管开始导通，高压由零升到最高的时间约为4秒。看来这个高压软启动电路效果很理想。
胆机高压电源延时软启动实做
胆机高压电源延时软启动实做

另外补充几点：

1. 场管不用装散热，实际测试发现其几乎不发热。
2. 延时参数由R3与C1的乘积决定。
3. 用于很高电压的场合时请注意选择场管的耐压型号，电容C1最好并联一个稳压二级管（9-18V均可来保证场管G极电压不超限）。
