准备上6sn7+300B单端胆机

时间:2012-10-14 12:37来源:hifidiy.net论坛 作者:LGY123 点击: 次
准备上J版线路300B单端，牛准备全部自绕，铁芯H14EI114X65、EI96X55、EI76X50，请老师给个输出牛的参数（3.5K:8）。先上一机箱的图片。 上电源牛为了方便高压绕的是单绕组：初级0-230-240、次级高压0--10-400-420/650MA、三组5V/3A、一组6.3V/3A 上图 准备绕

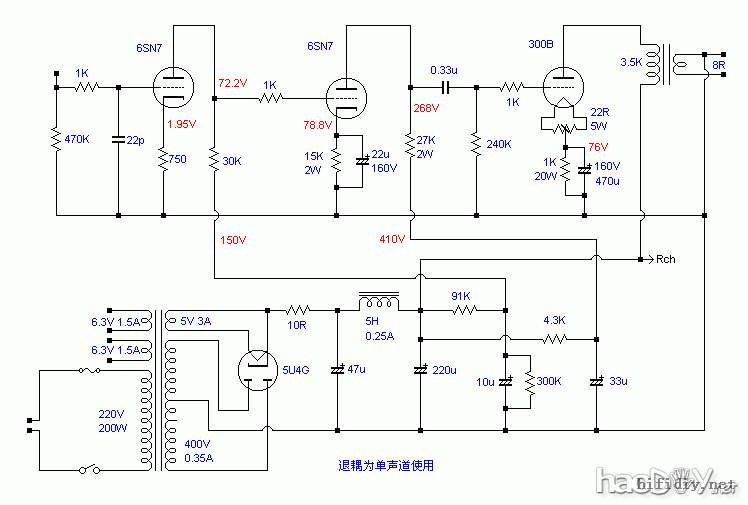

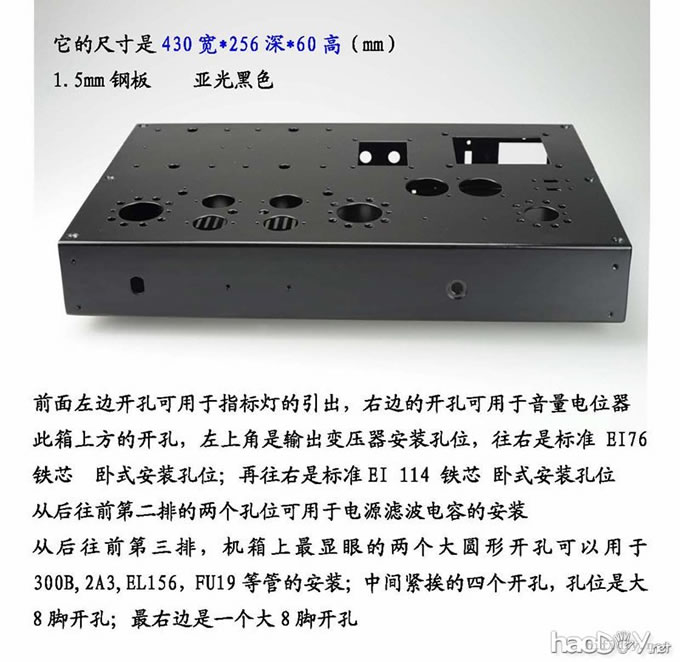

准备上J版线路300B单端，牛准备全部自绕，铁芯H14  EI114X65、EI96X55、EI76X50，请老师给个输出牛的参数（3.5K:8）。先上一机箱的图片。
准备上6sn7+300B单端胆机

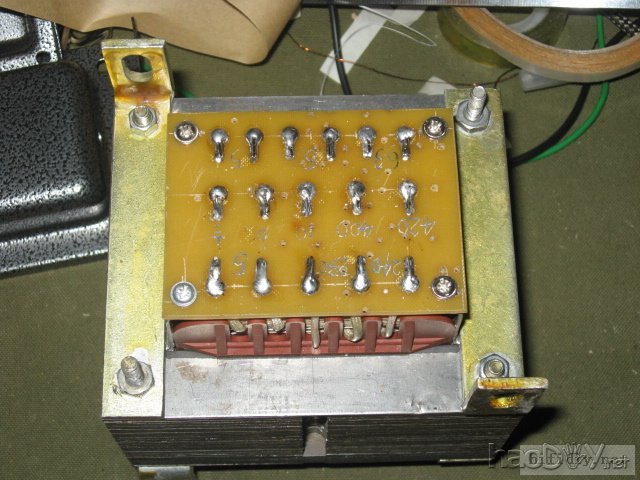

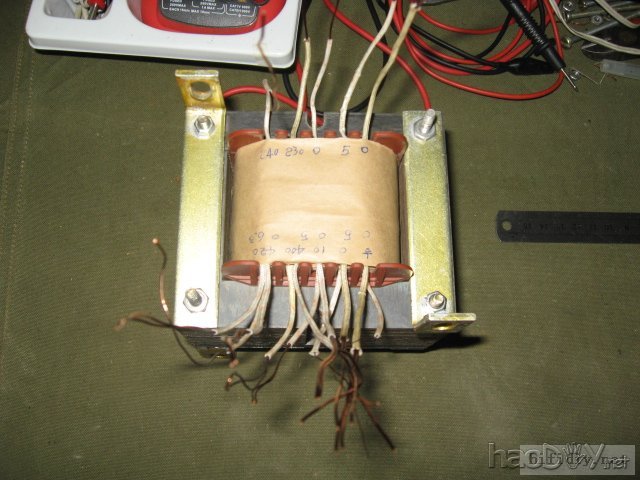

上电源牛为了方便高压绕的是单绕组：初级0-230-240、次级高压0--10-400-420/650MA、三组5V/3A、一组6.3V/3A 准备上6sn7+300B单端胆机
准备上6sn7+300B单端胆机

上图
准备上6sn7+300B单端胆机

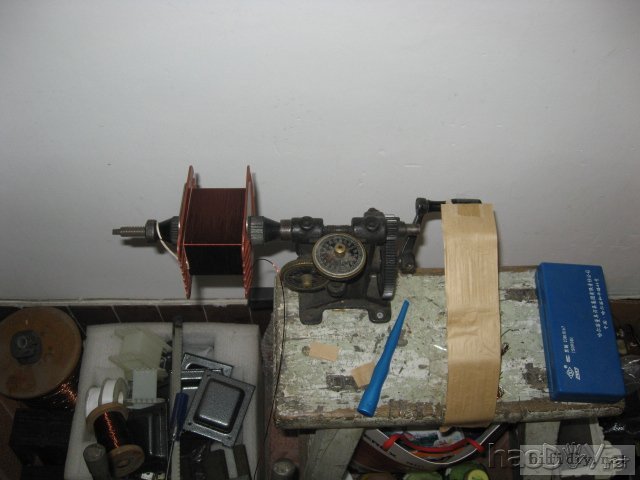

准备绕输出牛3.5K:8   2304匝（0.29）：118匝，请教高手是4夹3还是5夹4纠结。。。5夹4漏感小些。。。准备上6sn7+300B单端胆机对于300B管子是重点考虑漏感还是分布电容？

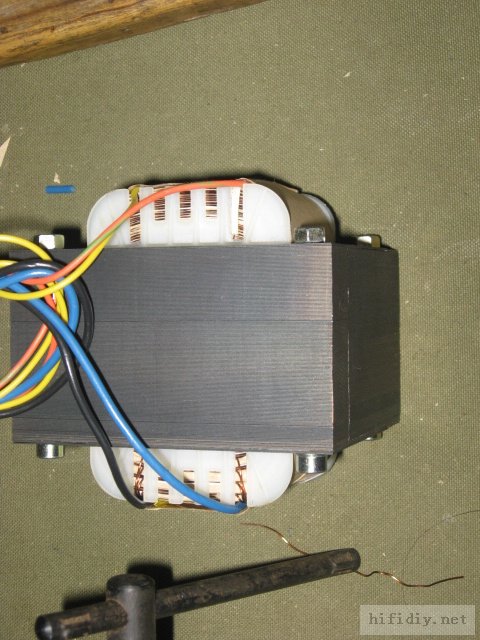

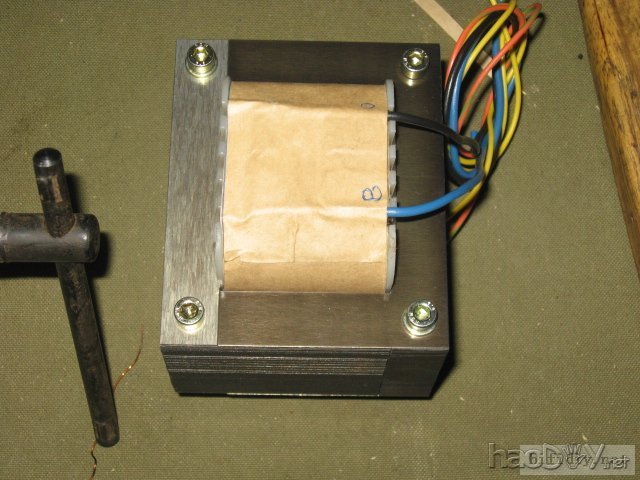

昨天完成一输出牛。3.5K:8  2304匝（0.29）：118匝（0.53）5夹4结构，电感表测量数据：初级电感量14.8H  铜阻143.6欧、次级铜阻0.7欧、漏感10MH。准备上6sn7+300B单端胆机

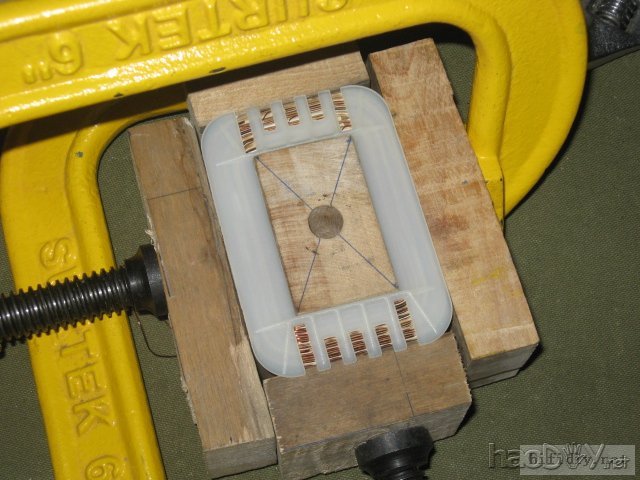

上等待侵漆的电牛和上刑的输出牛准备上6sn7+300B单端胆机
准备上6sn7+300B单端胆机
准备上6sn7+300B单端胆机
准备上6sn7+300B单端胆机

准备上6sn7+300B单端胆机

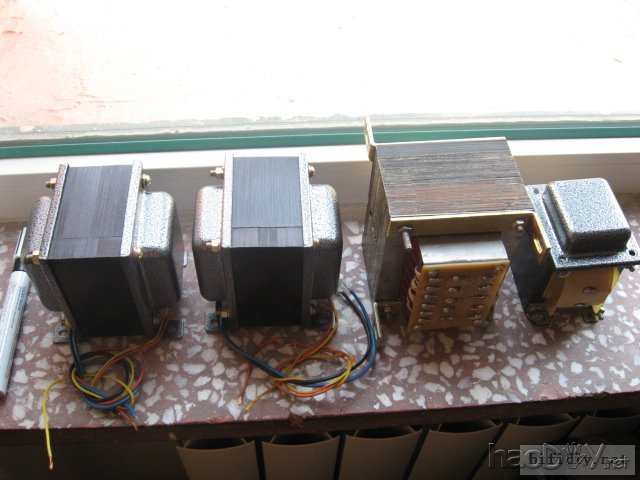

上一张牛聚会准备上6sn7+300B单端胆机
准备上6sn7+300B单端胆机

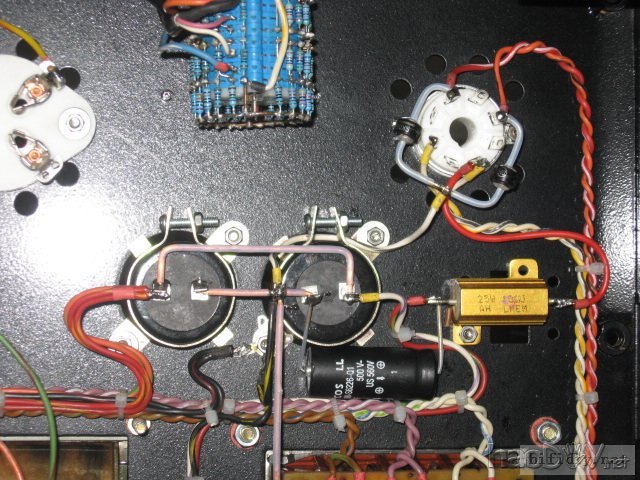

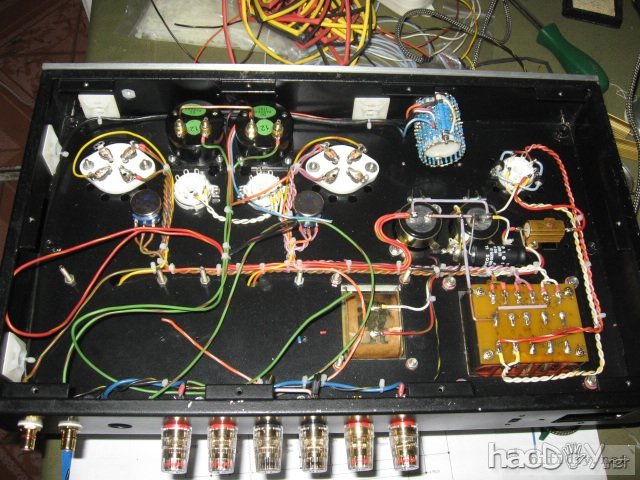

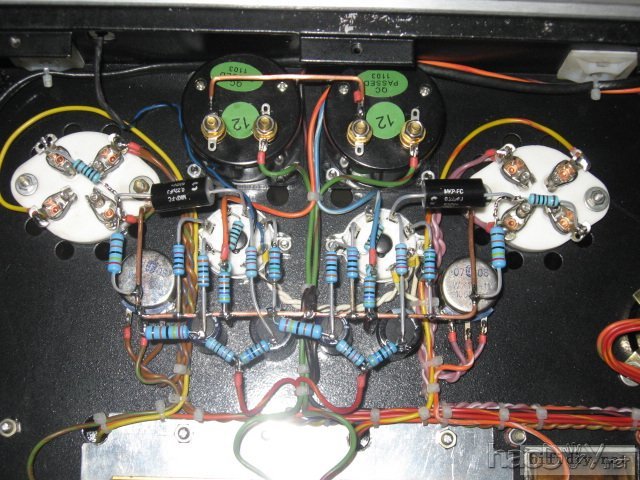

再上几张搭棚图
准备上6sn7+300B单端胆机

准备上6sn7+300B单端胆机
准备上6sn7+300B单端胆机

准备上6sn7+300B单端胆机
