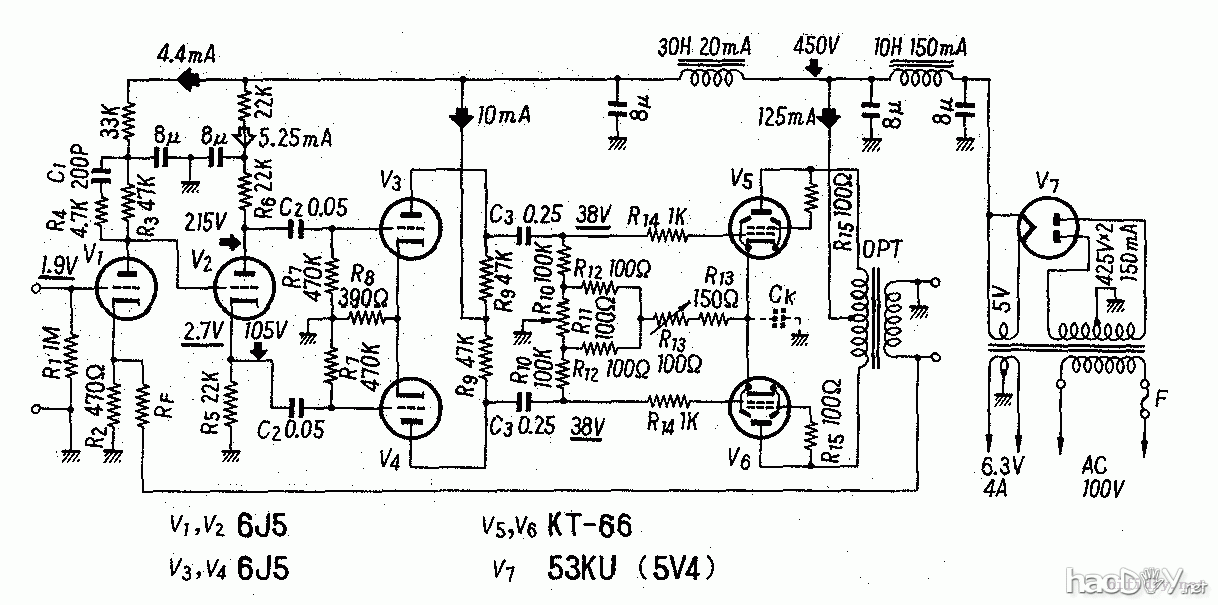

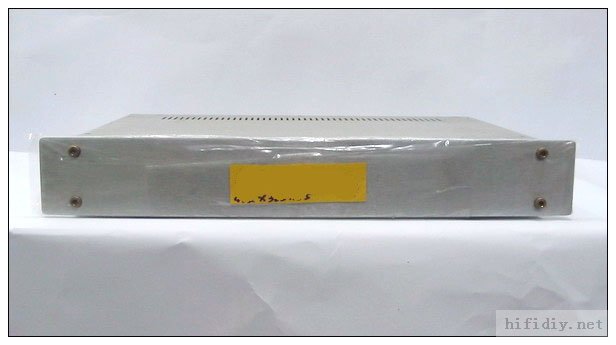

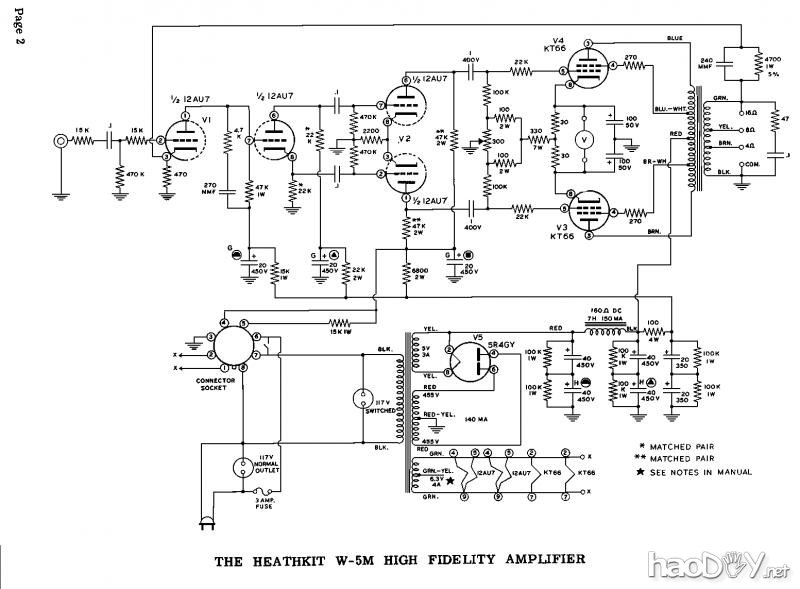

1:久闻星形接地的"神奇",第一次采取了这种方法接地,也不知做好后能否取得预期的静音效果.这么做地线真够多,有20多条.![]() ![]() ![]() 2:布线时已充分留有了元件脚之间的空隙,插上管子进行的定位焊接,任何方向施加一定外力都不会造成裸线相碰. ![]() 3:根据大家的指正,电阻加了变压器绝缘纸,杜绝了隐患. ![]() 4:机箱顶板开孔布局 ![]() ![]() 5:用了4个扼流圈没什么特别的用意,手上的存货,这样用电流分配才够,电源分成了2个声道.这是不必要的做法,增加了复杂度. ![]() ![]() ![]() ![]() 6:功率管用自给偏压. ![]() 7:第一级耦合用SOLEN,第二级用VQ. ![]() ![]() 8:栅级电阻都用碳阻,暖声的小经验. ![]() ![]() 9:反馈电阻和消振电容焊接在输出牛端子上,预防自激的做法. ![]() ![]() 10:12AU7的灯丝接地取自9脚. ![]() 11:电源开关和音量电位器挨的很近,开大音量会有稍许干扰,开关加屏蔽就解决了. ![]() ![]() 12:屏流表头,照明电压取自功率管灯丝. ![]() 13:完了. ![]() ![]() ![]() 总结:机器做好后达到预期目的,星形接地的确很"神奇",本机输入端开路,音量拧到最大,没有一丝交流哼声,没有一点串扰吱吱声,只有一点沙沙的热噪声.当然这不是绝对的最佳接地方案,我朋友用母线接地做的胆机也一样能静如深海. 最后还用68,120,220uf的滤波电容分别替换试验,信噪比没有任何变化,说明交流声抑制主要还是取决于摆位,布线,接地#p#分页标题#e# 连线肯定是越短越好. 搭棚只是胆机的一种做法,PCB也能做的很好,只是调整不便,开板也麻烦. 就是威廉逊啊,用管是12AU7+6P3P,5AR4并联,超线性接法.工作点和原图基本一样. 前面的管都是12AU7,功率管是超线性接法.和Heathkit W5M基本一样. 用的是丽特的全铝机箱做,加工尺寸只能按实做开孔了. 430mm宽×300mm深×65mm高 ![]() |
