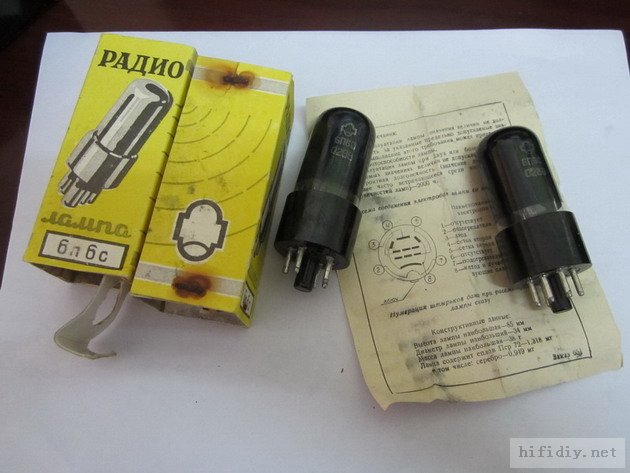

朋友送的前苏联的6n6c
6sq7+6V6(6p6p)单端胆机制作过程

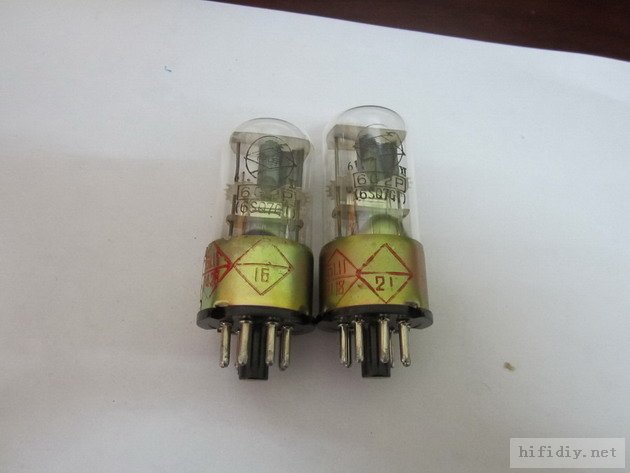

南京6SQ7

前两天加班做方案，没时间上来，昨晚论坛又系统维护上不了，今天才能来了，呵呵。废话不说拉，继续上图：

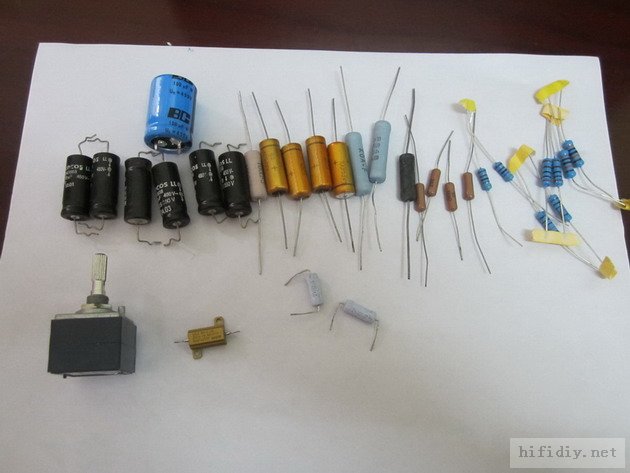

部分阻容元件
6sq7+6V6(6p6p)单端胆机制作过程

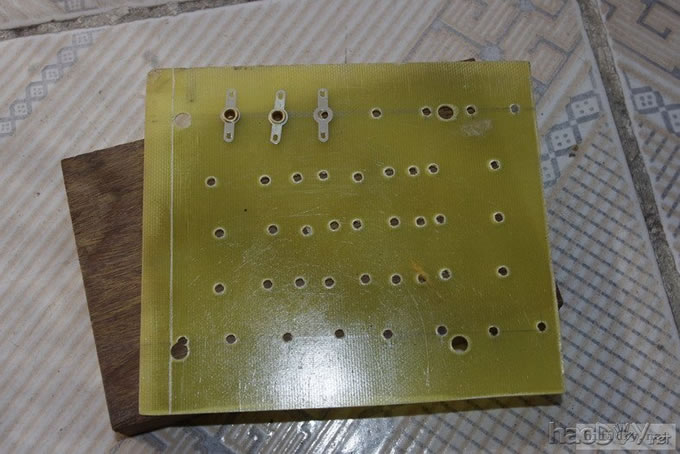

电源部分搭焊架，赶时间，就胡乱做了，哈哈
6sq7+6V6(6p6p)单端胆机制作过程

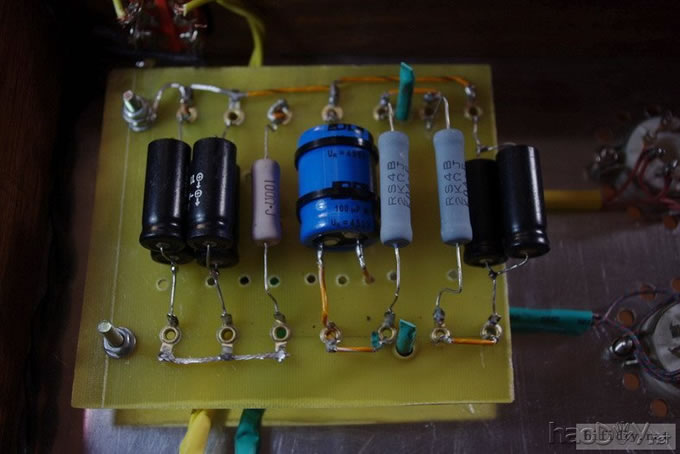

搭好的电源部分，后期做了调整，把两颗5W的KOA电阻挪作他用了，换成了水泥电阻 6sq7+6V6(6p6p)单端胆机制作过程

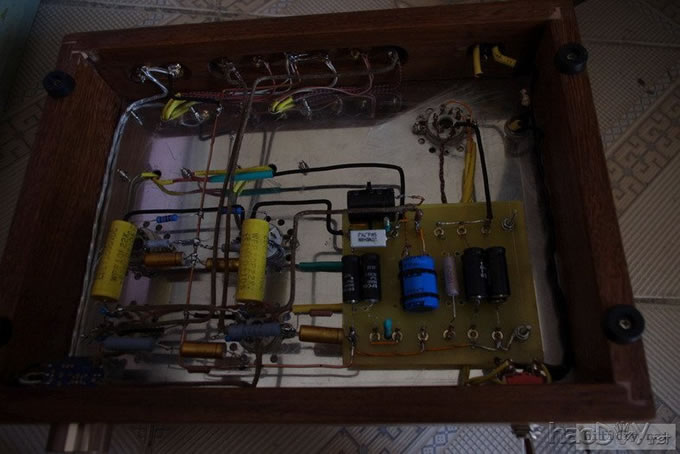

电路搭焊，灯丝用的西电的腊纸质丝包线，线径0.6，高压和信号用的西电腊油线，线径0.9，输入信号线用以前用剩的镀银屏蔽线，不记得什么牌子了。
6sq7+6V6(6p6p)单端胆机制作过程

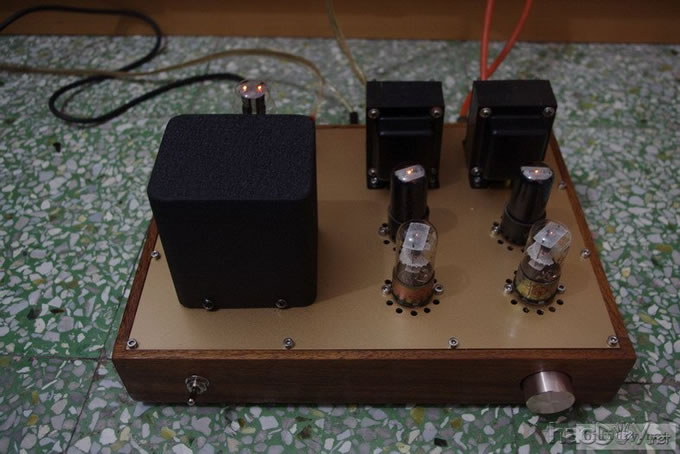

插上管子，通电

机器焊好后拿到本地一烧友据点试听了一下，具体的个人主观的东西就不多说了，总体感觉不错，反正自己满意，哈哈。

开始整流用的是曙光的5Z4，感觉声场有些窄，声音也稍硬一些，后来换了喜万年的5R4，声场立刻开阔起来，声音也暖了，歌手的中气也足了很多。

又把苏联的6n6c换成了RCA的灰屏6V6，感觉高频更通透了，低频也丰满了许多，按一位烧友的说法，这台机器此时方开始有些音乐味了。

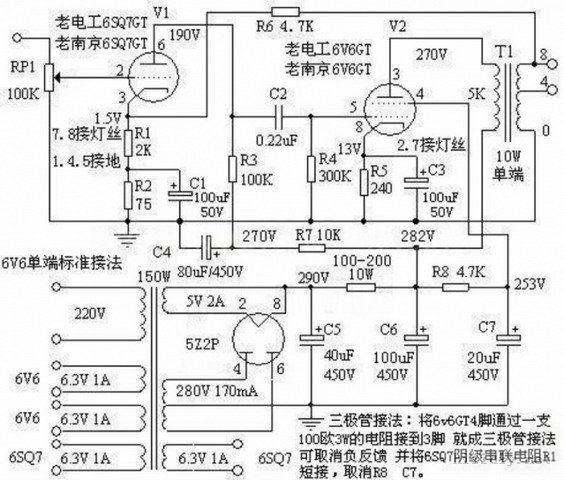

版主发言了，上个电路图吧 6sq7+6V6(6p6p)单端胆机制作过程
