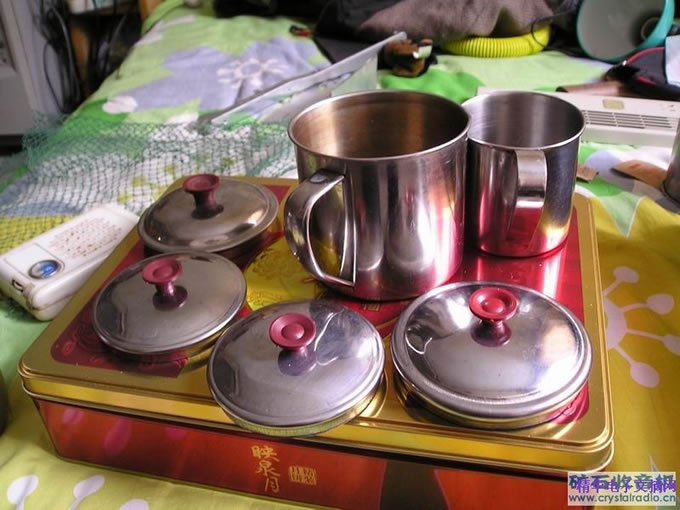

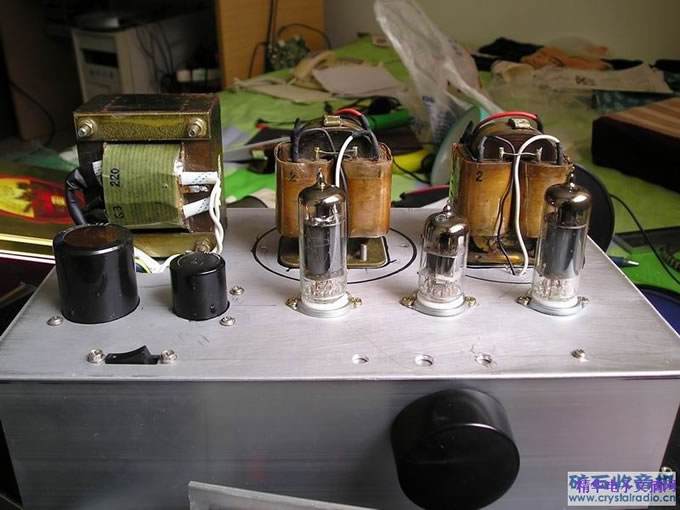

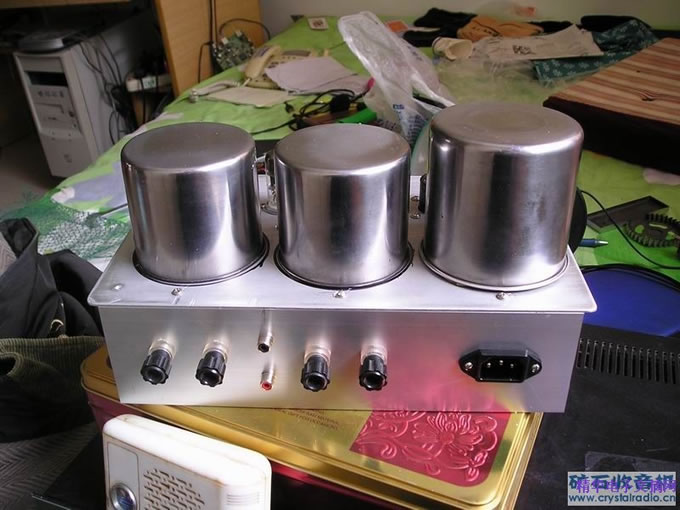

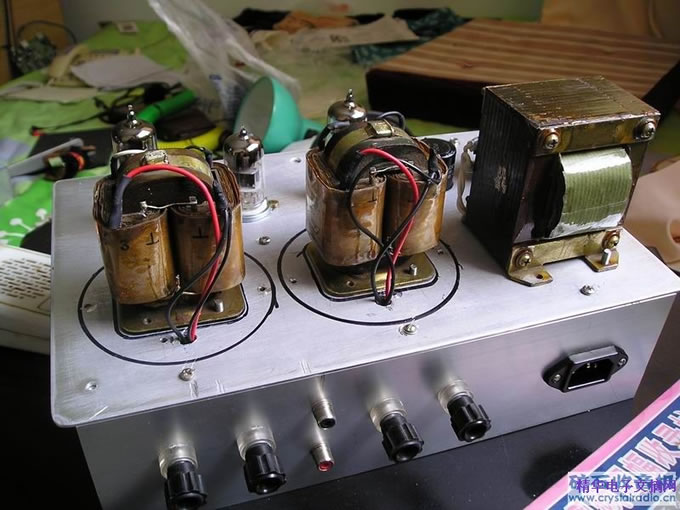

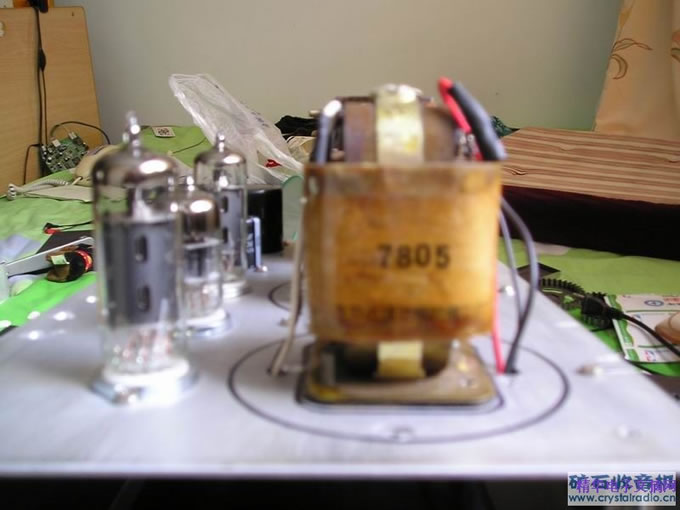

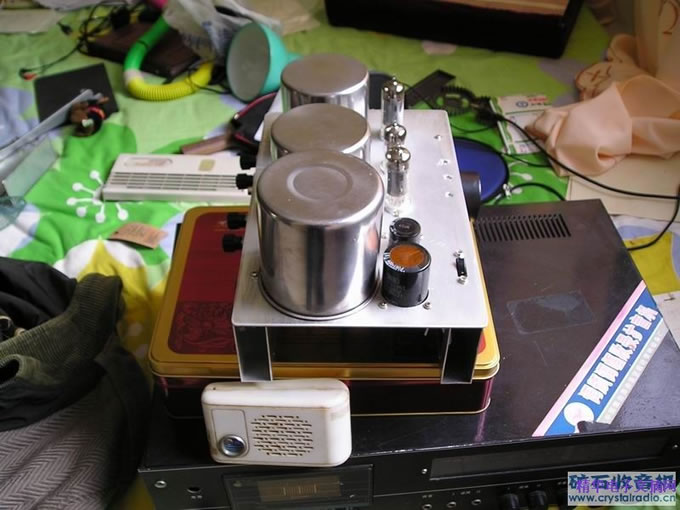

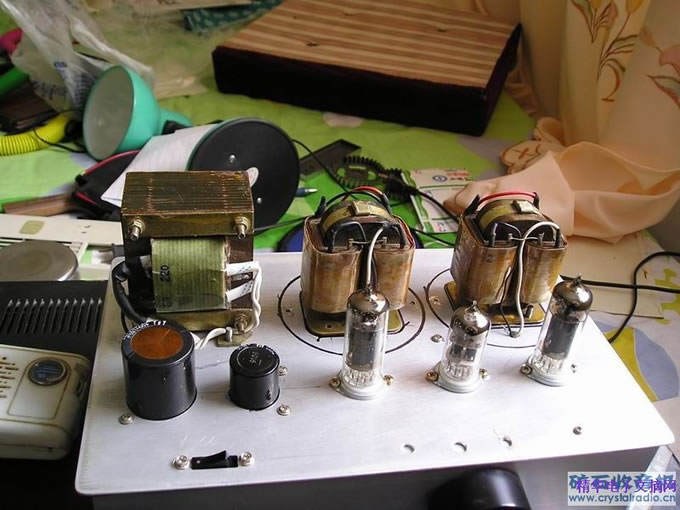

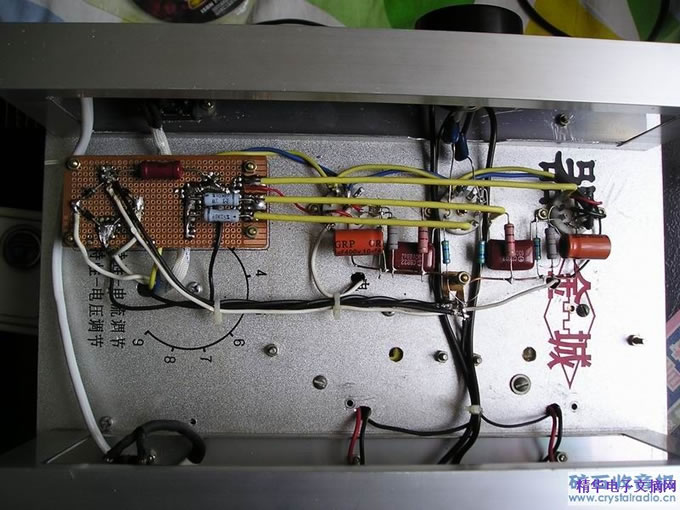

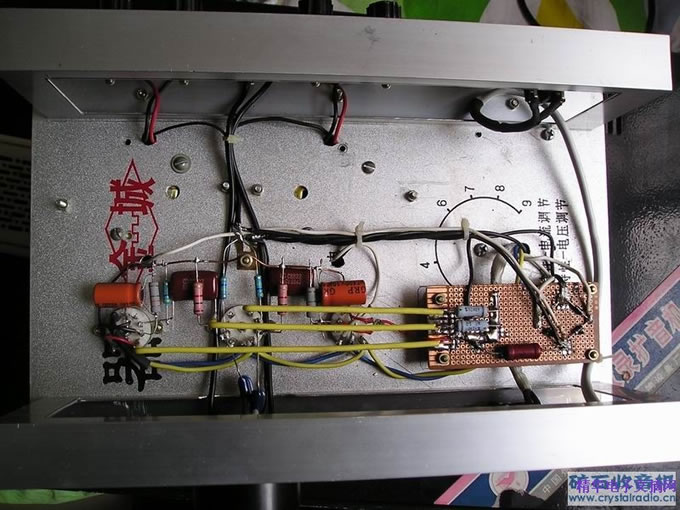

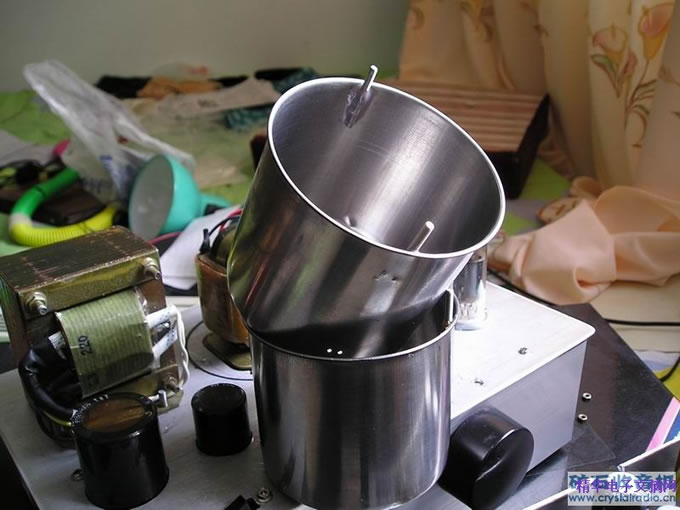

酝酿了好久，终于出声了，还不错！就是低音稍差。噪音极低，要耳朵贴上才能听见。 其实备好料，接线真的很简单，关键前期工作一定要做好！ 原料：1 ，不记得哪里搞的60w左右的电源牛，有10年了，以前从没在意这玩意。 6.3v是自 己缠的，原190v左右的次级电压，低点儿，凑合用。 2，输出牛原来用原装诺基亚手机充电器上的，做工很好，也顺插了，可惜发 热不用，用了老黑白tv的电源c型牛（220v----9v），嘿，还真好咧、老北京 出的。没舍得拆，就原样接上的。 3，阻容类，没特殊的。 找了块铝板，开了孔，铝材加工很容易的。安好胆座和牛，我先接一半的线，即1/2 6n1 和一个6p1 ，仔细对照电路图看连接，不能有原则错误！阻容件值差不多就行。 俺相信简洁至上的原则，所以没接反馈。 不插管通电，手不离插头，准备随时断电！没问题后测两管1和6脚电压，正常后断电插6p1，通电测3，8脚，应该+10左右，1，6脚200左右，此时灯应该亮起来，呵呵，心情也会温暖起来。稳定几分钟没问题可以断电，插6n1通电测量了，1，6脚100左右，3，8脚在1v左右稳定的话就基本ok啦。此时一般应该能听到喇叭的噪音，呵呵，俺的没有，开始还以为有问题呐，用手一碰6n1的2脚，嗡嗡的声音从喇叭传出啦，好的很！输入cd信号，一股清泉喷涌而来。。。。。。 剩下的另一半就依照葫芦画瓢即可！ 几点感触： 1，做这个最好要安静的环境，能静下心。俺是晚上做的，媳妇孩子都睡了， 效率就是高！呵呵，俺一直做到凌晨3：30，反而睡不着了，这是上周末 的事情啦。 2，最初插的是6n2.也行。但不如6n1好，主要是6n2没调合适吧。电源电压 低了，俺把6n1的屏极负载电阻（68k）直接接240，声音好些，显然此时 噪音大了。 3，阴极电阻和68k 的都是3瓦的，电解c容量大点好，因为是晶体管整流嘛 4，壳的加工很麻烦！两边的档板是做铝合金门窗的方筒下脚料，后加工的， 最初就一平板两边垫书凑合着。以后一定先把壳做好！ 5，罩是在集市上买的不锈钢水杯（跟坛子里的老师学的），2.5元一只，小心 把提手去掉即可，螺丝用哥俩好粘在内壁上也很牢固！ 6，常做手工活儿，要准备些工具，各种螺丝，手电钻，等等等等不提。 7，要有浓厚的兴趣，最好要有废寝忘食的精神，呵呵，这一点儿要向俺学习 （不要脸一下先）
先说这些，其他老师补充吧，特别对俺的电路要找找毛病。说句实话，俺第一次就成功，感到很自豪，很有成就感，对后面的6p3p就很有信心啦！
|
