采用全套日本TANGO牛制作的双分体310A推300B单端胆机

先谢谢各位的关注,此机是我的一位福州朋友委托制作的,他并不限制我的时间,随我什么时间做完都行,我也就随心所欲慢腾腾地折腾。
此机从机箱设计、电脑绘图、机加工及制作细节过程等等,都得到了几位朋友和王英才老师的鼎力相助,在此表示感谢。单从六只TANGO牛的总价位来说,应该在35000左右,因为光两只输出牛就得15000了,不过我的这位福州朋友三年前却捡了个大便宜,当时是广东佛山一烧友出的这6只牛,全新未开包的,仅售15000,所以福州朋友就拿下了,一直在我这里放了两年,于去年才开始筹划制作而已。
其实,我个人是没有可能去买这么贵的牛来做300B的,而且我也不认为TANGO牛卖这么贵,声音也就一定会成正比例的比别的牛声音好X倍,这是一个根本无法量化的问题,所以也就永远说不清楚。关于TANGO牛的声底,讪头经销此牛的商家(和我很熟)曾直接告诉我-----是属于清丽、纤细类型的。所以这也就引伸出一个音色走向审美不同的话题,即不同的人会对不同的牛制作的300B(包括用不同的300管)声音作出不同的评判,而且永远不会统一在一种认识之下。也许正因为如此,我很少对不同的器材系统声音下定义性的结论。
做这款机我得到了什么呢?手工费吗?我压根就没想过,更没有跟福州朋友提过,因为我们是朋友,这些统统无所谓。我不缺钱,退休月工资3000多,办退休手续时什么工积金、特保儿....,还一次性发了七万多,自己留一万(怕老人出事万一急用)剩下的全给老伴了,她当家。
我得到的享受,是制作过程,因为用这么贵的牛来做300B还是第一次,也可能是最后一次,况且更多精力已放到本地区民乐团的排练和演出上了,所以称之为“最后的冲刺”。当然,我也的确很感兴趣,这日本TANGO最终究竟是个什么味。
注∶福州朋友最后所用的310管和300B管肯定不便宜,采用桂光300B只是临时用来作整机电路基本调试而已。
输出牛

有朋友提出本机输出牛的初级阻抗为2.7K是否不妥的问题,因为国内常见的300B输出牛初级阻抗多为3.5K。其实,输出牛的初级阻抗应以功率管的內阻來决定,一般是其3-5倍。如300B的內阻是800欧,其输出牛的初级阻抗就可以定在2.5K-4K之间。而像2A3的內阻是700欧,其输出牛的初级阻抗就可以定在2K-3.5K 之间。
附图为日本新作情报采用的300B单端电路,注意他的输出牛初级阻抗值。

电源牛


扼流圈......

牛汇总

机箱由我的齐齐哈尔朋友“胆机艺人”电脑设计并经广东南海机加工厂朋友小何上数控加工中心完成,这一过程历经近四个月,所以真正的动手是2011年七月开始。

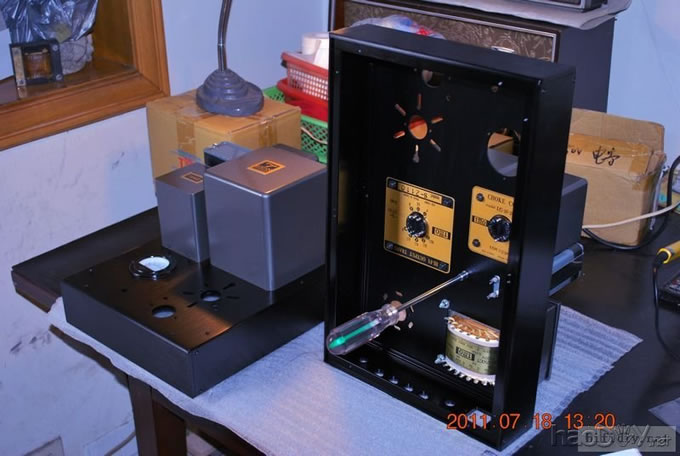

机箱的拼装是个细活,尤其是机加工工艺精致的机箱极易遭受硬伤,所以操作时应细心稳健,这是一个享受的过程..............

TANGO电源牛的安装应加装塑料垫圈,以遏制通电后电磁与机箱盖板易引起的谐振。该电源牛本身配有4个塑垫,日本人还是很认真的。安装时,4只镙杆固定于机箱盖板时再各增加一只塑垫,形成两面夹击,这样便十足稳妥了。

整机电路选用了原始的西电WE91B,只不过去掉了第一级310电压放大(直流高压的滤波回路作了些变通),因为福州朋友手上有101直热胆前级。由此,此310直推300B可以视为是一台纯后级,也可以视为是一台合并机。
换言之,在推灵敏度不太高的音箱时,此机应和前级搭配构成前后级联手推动形式,而推灵敏度很高的音箱时则可以此机直推。这也表明,我们在评价一台300B单端机时,首先要确认它的电路组成形式。
另,一台胆机的最终校音调试,应以最终使用的电子管为基准,而此前的代用管只能作为电路工作初始状态正常与否的基本调整。

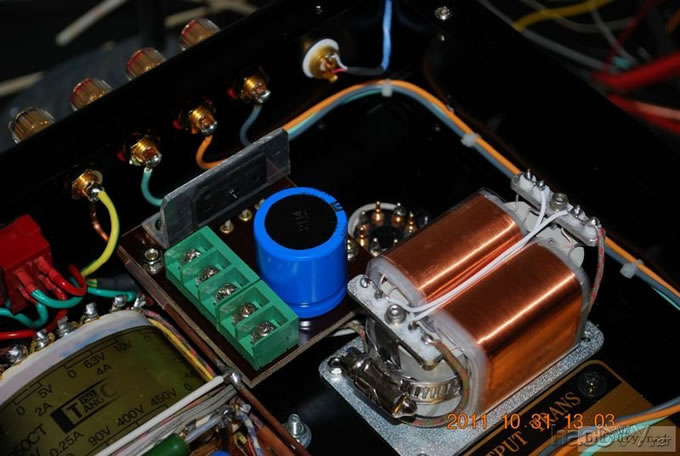

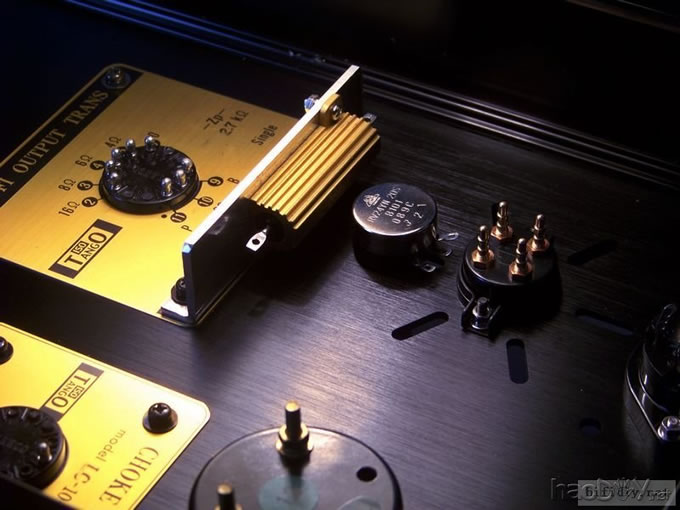

输出牛安装

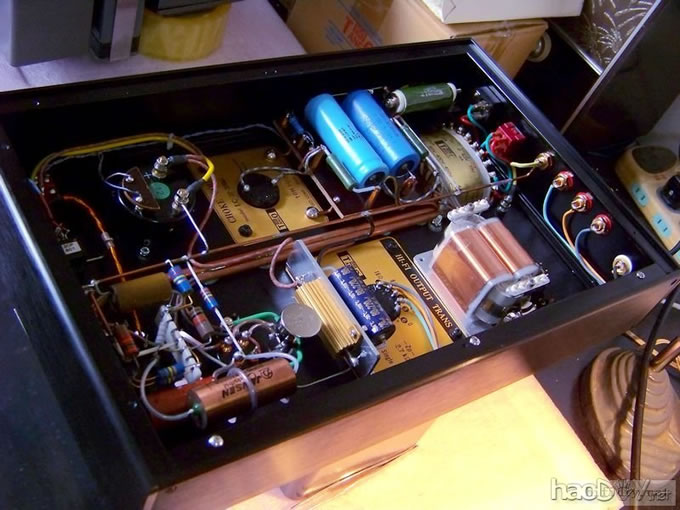

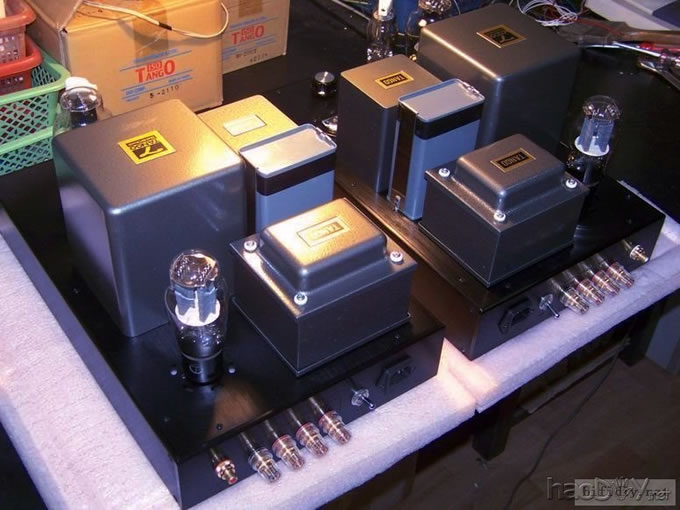

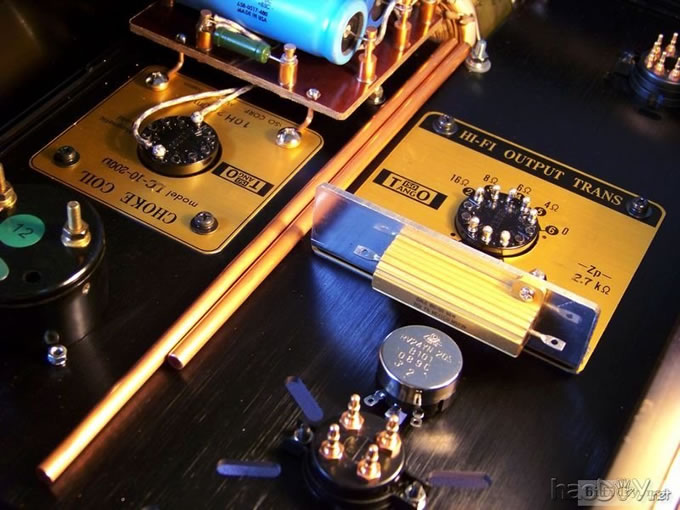

三头牛的安装大体如此

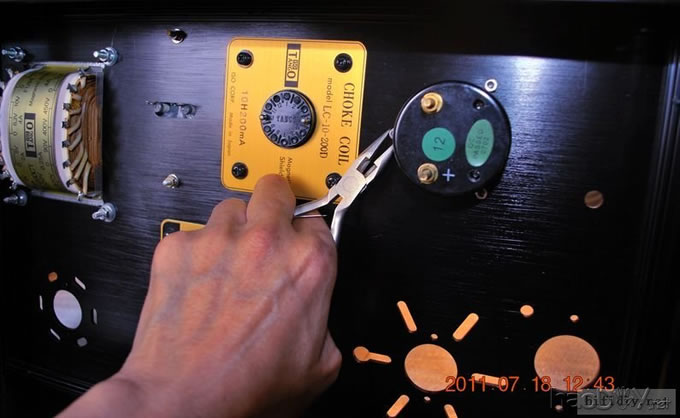

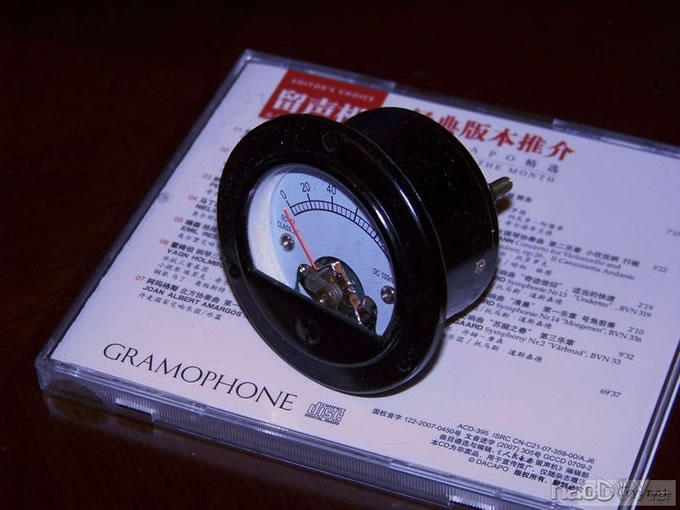

直流高压第一级滤波电容与电流表安装

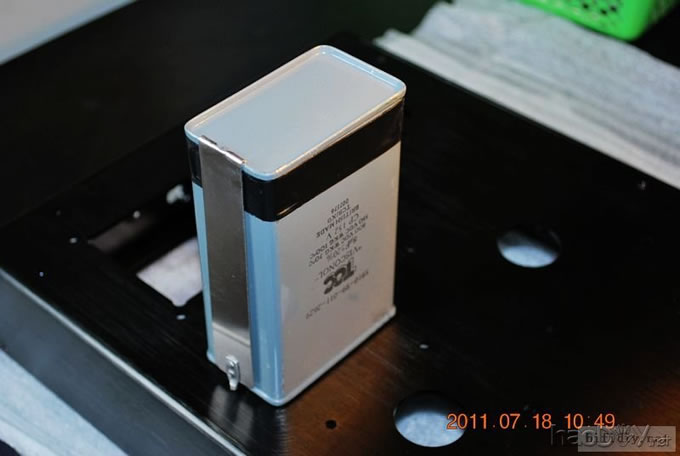

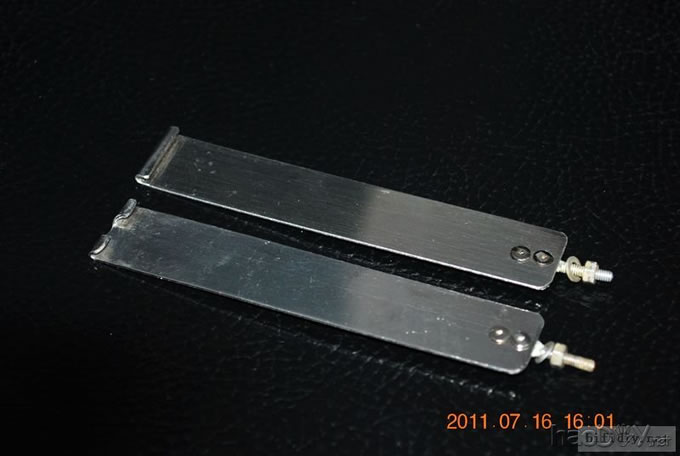

用0.8mm不锈钢板为第一级滤波电容做了两副固定卡子。

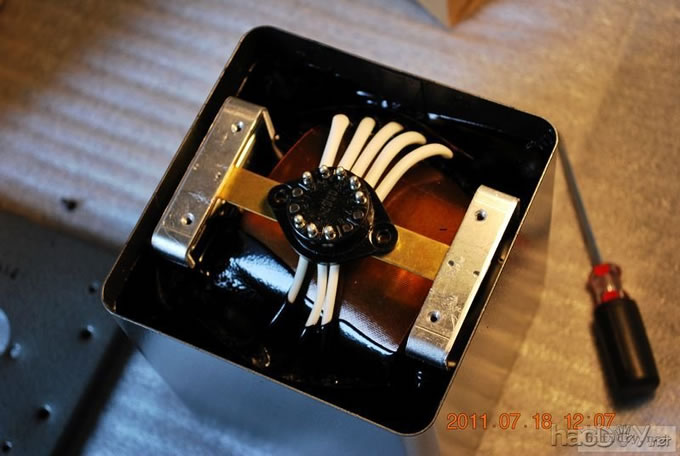

安装输出牛时出于好奇心,我拆开了牛盖想看一看内部绕组结构,发现已用沥青灌封,固定支架显然为手工制作........

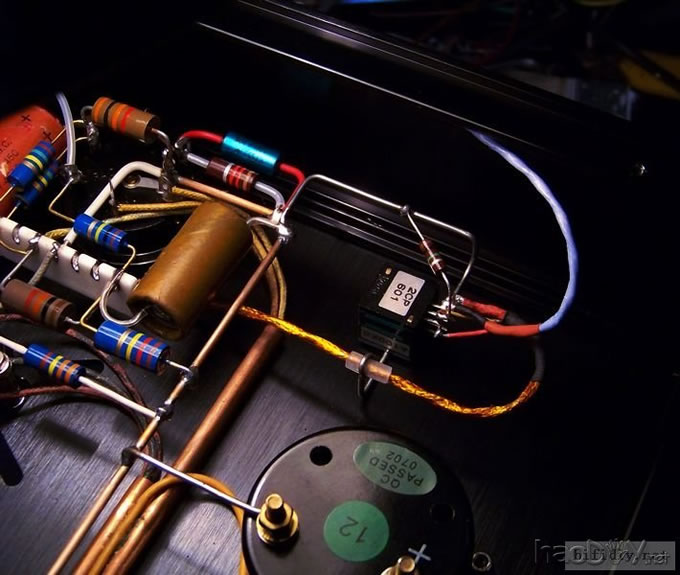

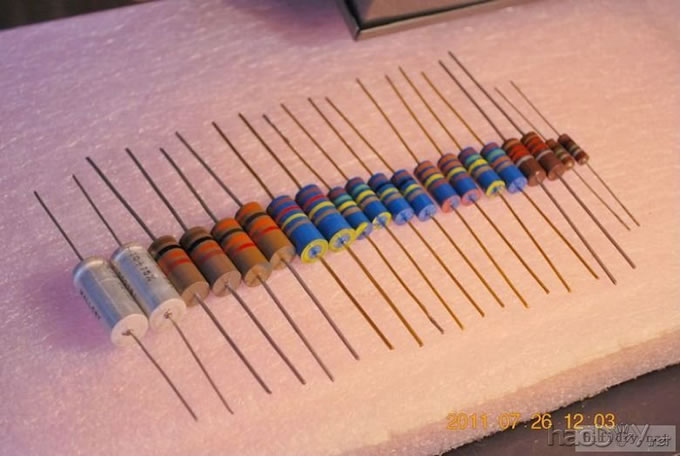

所用电阻

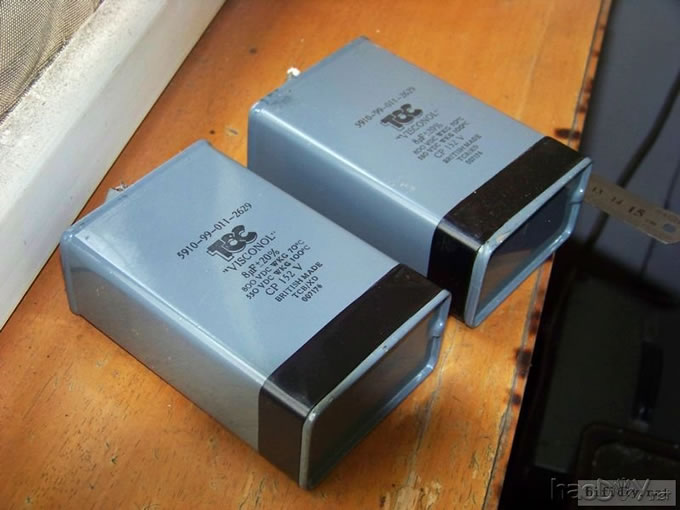

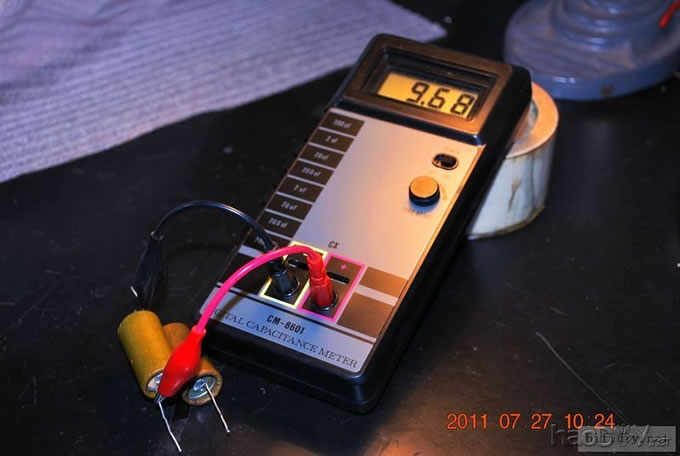

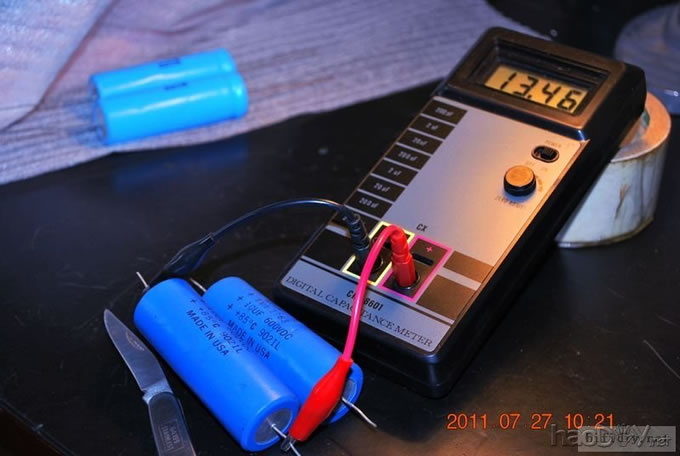

检测电容

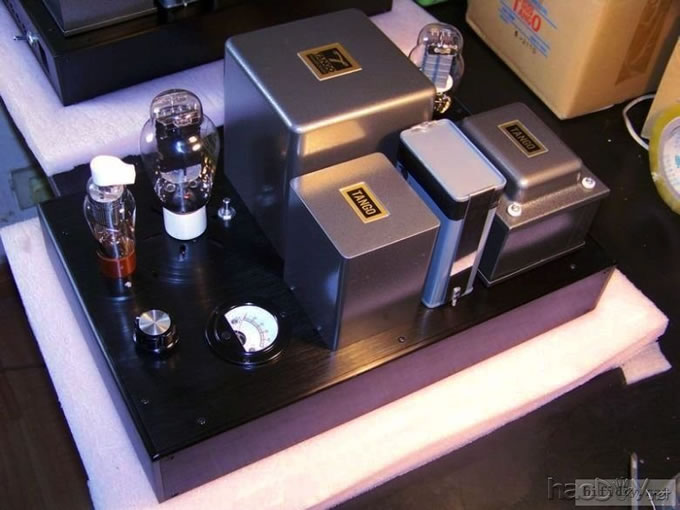

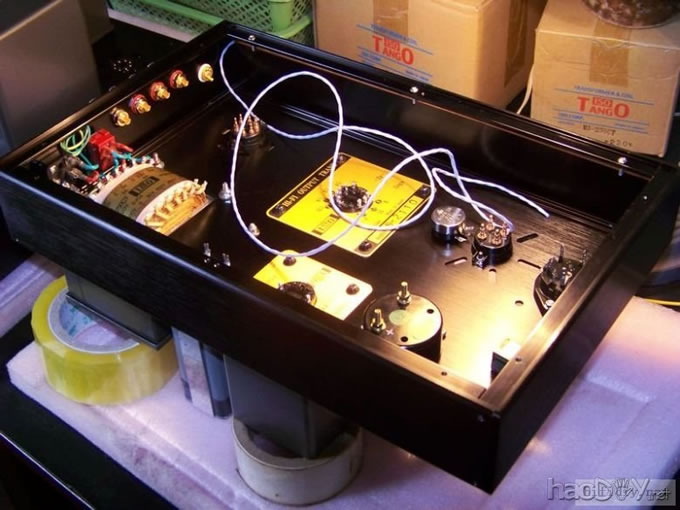

整体的外观布局和造型大致如此了。

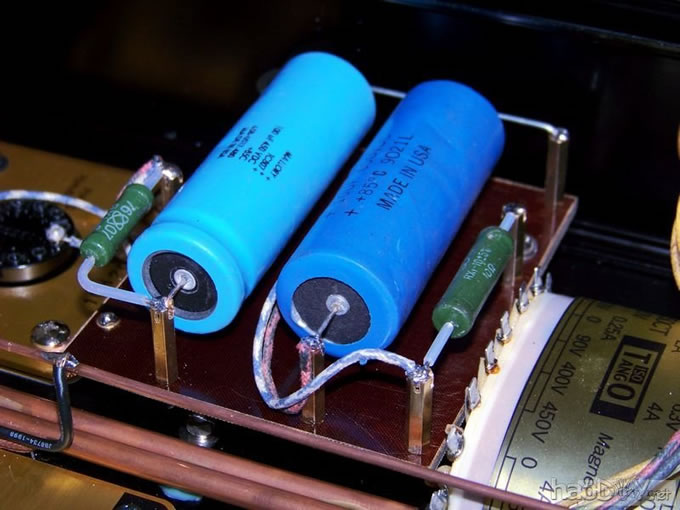

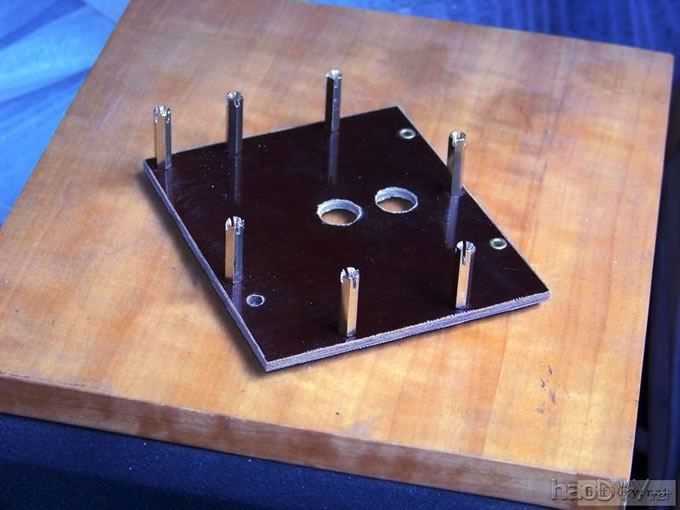

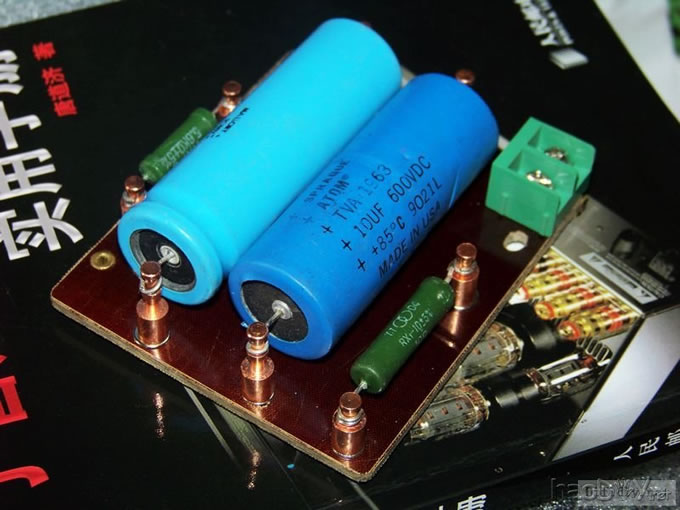

直流高压滤波电容承载板在此次制作中历经三次才最后终于定型,下图是第一次制作,后废弃而流产.......

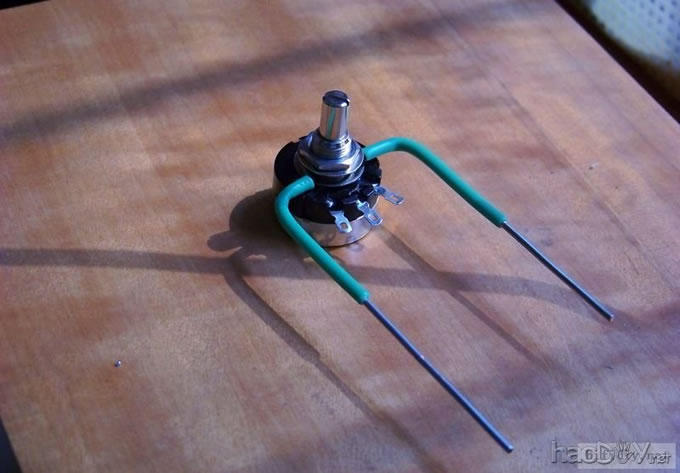

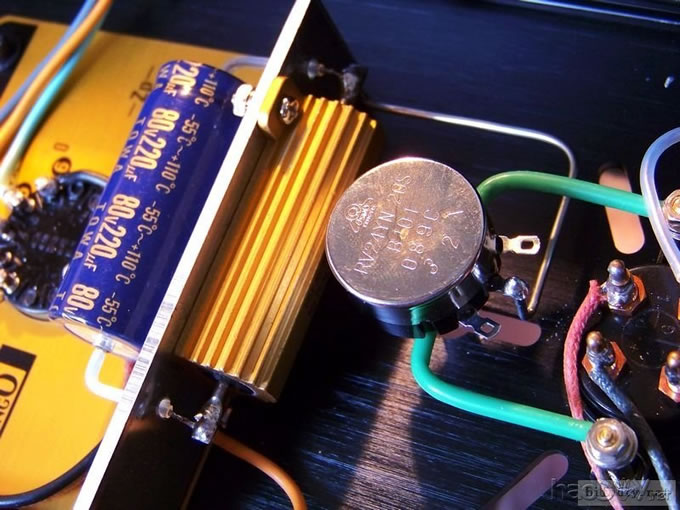

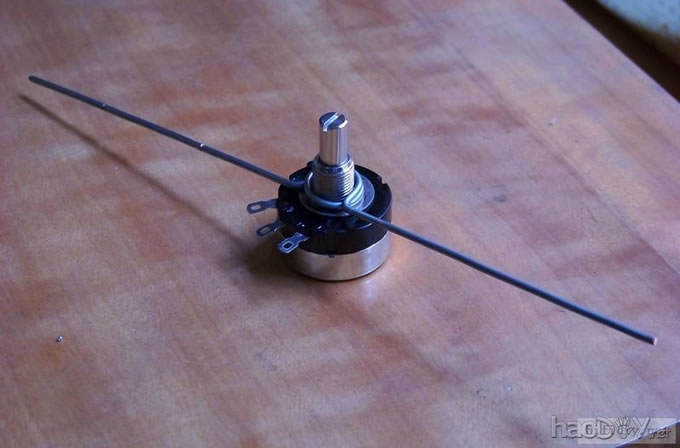

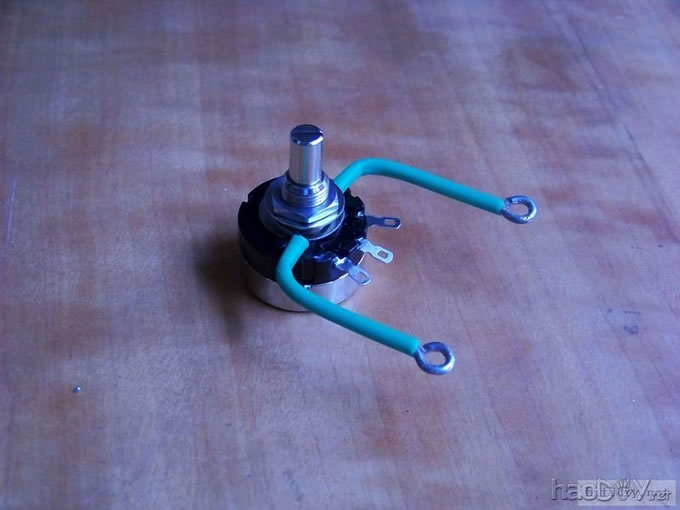

300B调哼声电位器的固定手法.......



在300B管座的两个固定镙杆上套上两个带丝扣铜柱,然后将电位器两端延伸出来的铜杆压上并固定即可,此举意义由图片可知。


初调试------市电经手动调压器调至220V后,测得该TANGO电源牛400V-0-400V端实为410V-0-410V。
另,该电源牛在TANGO之300B单端机系列电源变压器中为最大功率--MS-250CT(250VA),本应于合并机两个声道共用,现用于单声道,故负载较轻而承受功率绰绰有余,这也是直流电压偏高之原因。

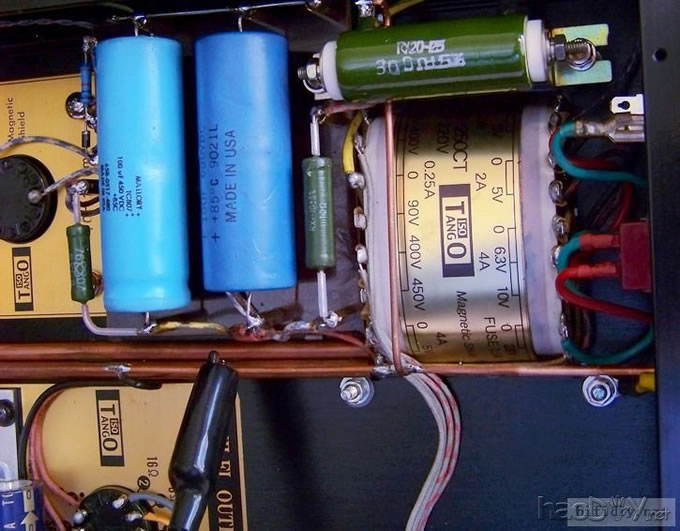

现迁居北京的王英才老师建议解决的办法是在电源牛两组400V中心抽头串一支300欧/25W电阻对地,可将电压降至410V左右。

固定安装扼流圈...
#p#分页标题#e#

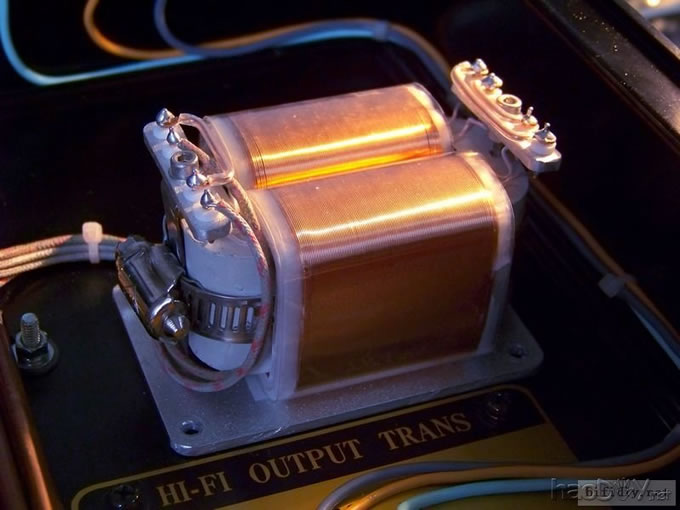

“超级勇哥”绕制的C型牛扼流圈除用料讲究及工艺严谨之外,还由于具备多组抽头而使用机动灵活。通过不同的连接形式可以获得多达四种的电感量,为稳妥起见,首先采用了电感量最高的8H连线方式,以方便观察直流高压的变化情况。

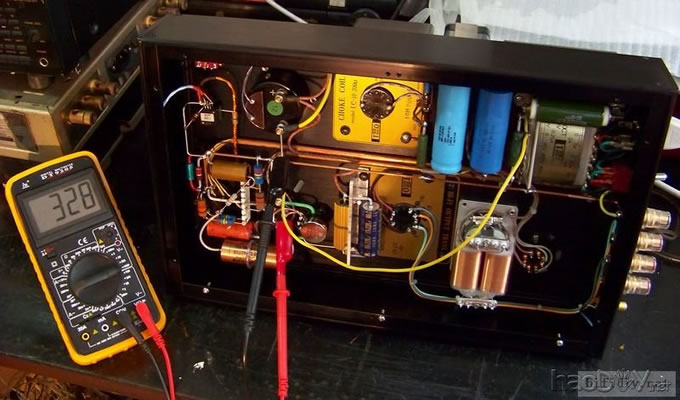

可以清楚的看到,原300B屏极460V电压现在已降到了328V。好,有戏了....

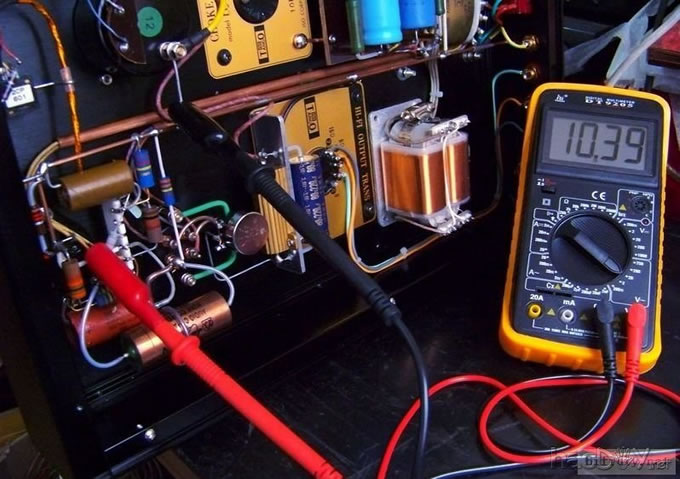

再次核对几个关键电压值,310A交流灯丝供电的10v电压值,很准---------------

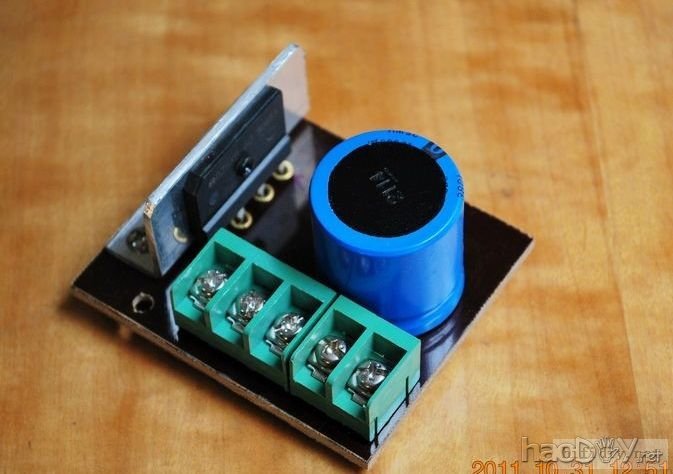

加装300B灯丝备用直流电压供电,整机最终300B可在交直流灯丝电压中任选。

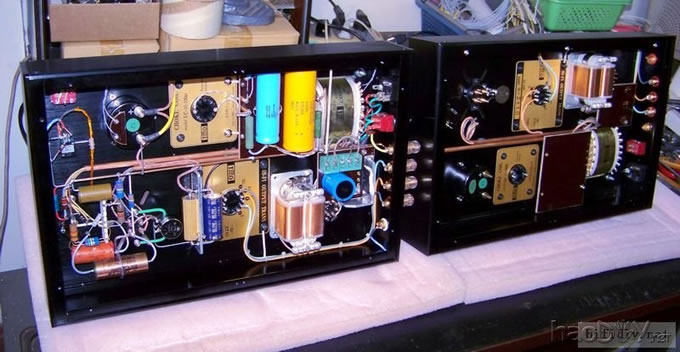

第一台机的制作虽颇费周折,但有了参照,第二台机的焊制便轻松了许多。
