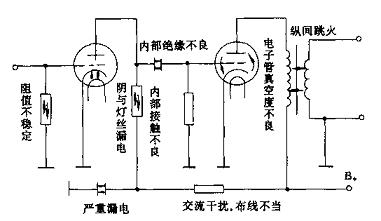

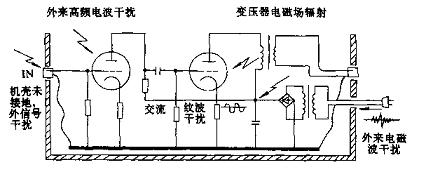

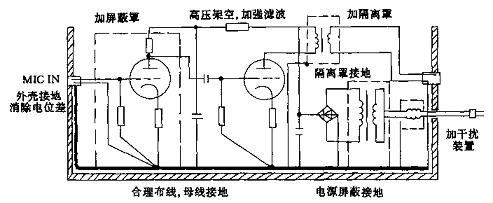

因单只功放管的放大倍数很有限，而且常要较强的推动电压，故将音源信号注入功放管栅极时，扬声器中只有轻微的声响； 2 严重交流声故障分析 电子管功放的交流声级比晶体管功放显著，一般晶体管功放成品机的信噪比可达90—100dB；国产各牌斯巴克电子管功放信噪比为85dB，而—般业余制作的电子管功放信噪比达到70-80dB已能令人满意。自制电子管功放，音量开大时，音箱中若有轻微的交流声属正常现象。如果交流声比较显著时，也要作为一种故障来查找、排除。 先将音量电位器关小，如交流声随着减小，音量增大，交流声亦加大，则表明此故障发生在输入级。发生这种现象，最常见的原因是输入信号的金属屏蔽线接地不实、音量电位器外壳通地不良、输入管栅极与阴极接地回路布局不当、输入电子管本身灯丝与阴极间有轻微的漏电现象等。 倒相与推动级的栅极电阻通地不良，或阻值偏大容易产生交流声。级间耦合电容器装置位置不当，受到附近其他元件杂散电磁场的感应干扰，亦会引起交流声，应仔细检查元件布局和接地点是否合理。 前级故障排除后，可将前级放大管与推动级电子管全部拔去，只留下功放管。如仍存在较大交流声，可能是功放管灯丝电压不足，或者电子管陈旧轻微漏电所引起。应用电压表先测量灯丝电压，如压降较大时应及时采取补救措施。如怀疑功放管本身质量有问题时，可以调换其他功放管一试。 电源部分引起交流声的概率最大。滤波电容器的容量不足或存在漏电时均会导致交流声。当第一级滤波电容严重漏电时，不但交流声大，而且直流高压输出偏低；第二级滤波电容严重漏电时，不但交流声大，而且伴有啸叫声。 电源变压器一次侧与二次侧中间的静电屏蔽隔离层引出线焊接不良或通地不良时，也会引起交流声，如无法拆开重绕时，其补救办法是在交流电源进线与地线之间跨接一只0.01uF/400V以上的电容器，可以起到一定抑制作用；但缺点是触及功放机壳会有轻微的麻电现象。 此外，电源变压器或阻流圈在装置时，如果铁芯直接与底板接触，则铁芯内所产生的涡流磁场会延伸到铁底板上，从而诱发交流声。所以在装置电源变压器时、必须在变压器与底板之间加装防震垫片；高档胆机采用全密封式的罩壳，这样即可较彻底地消除交流声。 3 噪声故障分析 功故机在正常放音时，伴随着不规则的喀喀声或吱吱声等异常声音可分为：内部噪声与外部噪声； 图8-17是功放内部噪声干扰示意图：  一)内部噪声干扰 当功放机内的电源变压器、输出变压器、高压阻流圈等内部层间绝缘不良，高压电通入后，由于电位差增大，而产生级间跳火，引起整机的噪声干扰。 功放所选用的电子管，如属珍藏品、陈旧品，日久真空度不良，阴极与灯丝间出现漏电等均会引起噪声干扰。 当采用质量不佳的碳质电阻时，该电阻由于内部阻值不均、接触不良而造成阻值不稳定 时，通电工作后会产生断续的噪声。 当功放机内所选用的耦合电容、滤波电容等内部绝缘性能不良或严重漏电时，均会导致产生各种噪声干扰。 二)外部噪声干扰 图8—18是功放外部噪声干扰示意图。  在灵敏度较高的电路中，如MIC传声与AUX拾音输入端，经常会受到外来高频电磁波干扰，干扰信号通过输入管栅极经逐级放大后，即会形成严重的杂声干扰。 现代各种大功率的电器设备、调光调速等设备，还可以通过交流电网窜入功放机的电源内，造成各种电磁波的干扰。 功放机中的电源变压器、输出变压器等，当电源接通后，也会产生各种电磁场的辐射干扰。 此外，如输入插座接地不良、布线与布局不当也会使外来的各种杂波信号通过信号线与机内高压线串入功放机各级，经逐级放大后，形成干扰噪声。 三)噪声的抑制措施 图8—19为抵抗杂波干扰的示意图。  为防止高灵敏度的功放机受内部与外部的各种杂波干扰，以提高功放机的信噪比，可采取如下措施：
第五节 自制功放的性能测试与提高 一、输出功率的测试与调整 1 输出功率的简易测试法 功放机装配调试好以后，总想了解一下本机的输出功率大小。在无正规测试仪表的情况可借助万用表来进行简单的估测。 图8-20是用万用表估测输出功率的示意图。  将CD、VCD、录音卡座等的音频信号，由新装好的功放机输入端注入，音量电位器置于最大位置。 将万用表拨到交流电压25V或50V档上。由于所测是交流信号电压，故表笔不分正负。测量时将两只表笔并联在功放机输出端子上或音箱两端。此时万用表针在不停地随着音频信号的强弱摆动，记下表针摆动最大时的电压数值。 计算方法如下： 额定输出功率 P＝V2/Z 式中：V为所测得输出电压，Z为负载阻抗值。 在4Ω负载下，如测得的最大交流电压值为10V或12V时，则功放的额定输出功率分别为： P1＝V2/J＝102/4＝25W P2＝V2/J＝122/4＝36W 在8Ω负载下，如测得的最大交流电压值为12V或16V时，则功放的额定输出功率分别为： P1＝V2/Z＝122/8＝18W P2＝V2/Z＝162/8＝32W 因CD、VCD等音乐信号的输出电平，比音频信号发生器连续正弦波信号偏弱。用万用表测得的数值与交流电压有效值相接近，故可认为其数值为额定输出功率。如果用峰值功率来衡量时可加大4倍，即额定功率如为30W+30W时，而峰值功率即可达120W+120W。 2 增强输出功率的措施 如经上述简单的估测后，功放机的输出电压达不到要求的数值或输出电压较高，但失真与噪声显著偏大，则可进行如下的调试： 我们知道，一般声频放大器的输出功率有最大输出功率和最大不失真输出功率两个指标。最大输出功率表明功放的最大负载能力；最大不失真输出功率，表示功放的不失真放大能力。对于电子管功放，了解最大不失真功率更值得关注；所以在增强输出功率的同时，要照顾到整机失真度指标及其他性能参数。一味追求加大输出功率并不可取。 在保证失真度不致下降太多的前提下，提高输出功率的方法有以下可考虑的措施：
以上措施均有利有弊，不能两全。较可靠的方法是更换性能更好的电子管。如输出功率放大管由6P3P更换为EL34、6CA7、KT88等。更换电子管，必须考虑到原来的电源变压器、输出变压器等是否符合设计要求。如变压器功率余量的大小、高压电流的大小、滤波电容的耐压高低等各项性能是否符合要求。管脚的排列也要对应。
|
