Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及(2)

时间:2012-08-27 17:25来源:未知 作者:admin 点击: 次
、 KTW61 ）各自的声音特点，最终确定为接成 3 极的 5 极管，并使用了早期的 77 管子。 2． 推动级 SRPP 电路部分：主要试验了工作点和不同的管子： E182CC 、 6SN7 、 6SL7 在这级的声音特点，最终确定为 6SN7 ；

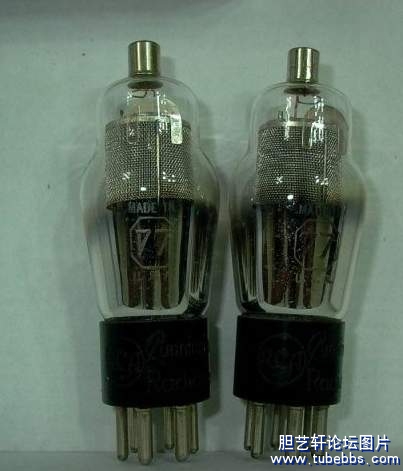

、KTW61）各自的声音特点，最终确定为接成3极的5极管，并使用了早期的77管子。
2．
推动级SRPP电路部分：主要试验了工作点和不同的管子：E182CC、6SN7、6SL7在这级的声音特点，最终确定为6SN7；
3．

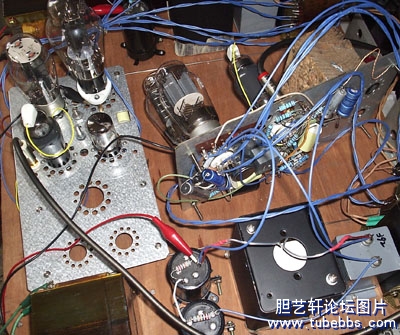

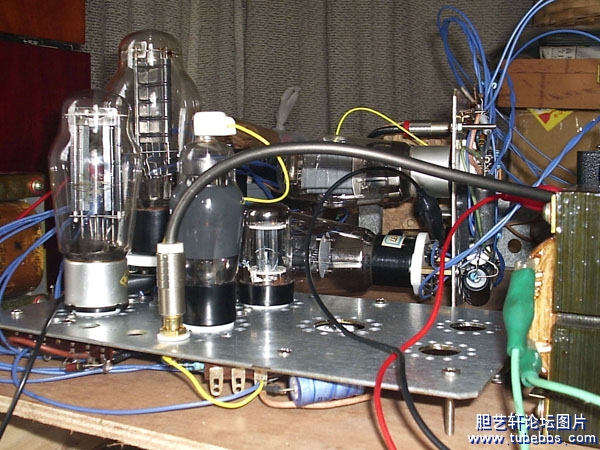

几种输出变压器试听：确定了正式装机用输出变压器
Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

制作和测试


元件
序号 名称规格/品牌 数量 序号 名称规格/品牌 数量
1 电子管300B/曙光，4300B/桂光 各2 12 电解220u/100V、PHILIPS 2
2 电子管6SN7/RFT 2 13 油浸电容8u/600V、TCC 2
3 电子管77/RCA 2 14 电容0.22u/630V，Jensen 4
4 电子管U18/GEC 2 15 音频和电源通道电阻：AB/1、2W
5 电源变压器300W 2 16 300B阴极电阻1K/50W 2
6 输出变压器3.5K/8 2 17 机内线：Kimber8TC
7 扼流圈6H/350mA 2 18 电位器100K，分流式，使用国产镀银架子、兰色Dale电阻焊接 2
8 电解470u/400V、BHC ALP20A 4 19 U18灯丝降压电阻0.33/6W，Dale 2
9 电解47u+47u/500V、JENSEN 2 20 开关/指示灯/电源、保险座 各2
10 电解47u/25V、BG 2 21 电子管座、RCA座：CMC
11 电解100u/25V、BG 4 22 喇叭接线柱，CMC 2
