Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

时间:2012-08-27 17:25来源:未知 作者:admin 点击:
关于 300B ,有说不尽的故事和传闻,如何玩好 300B 放大器 成了许多 发烧 友孜孜不倦地追求和探索的内容,甚至很多发烧友的器材发烧止于 300B 。 300B 不容易做好的地方是既要保证它特殊的精致、灵动的音色又要能做到音频频段的平衡和一定的驱动能力。如何做
关于300B,有说不尽的故事和传闻,如何玩好300B放大器成了许多发烧友孜孜不倦地追求和探索的内容,甚至很多发烧友的器材发烧止于300B300B不容易做好的地方是既要保证它特殊的精致、灵动的音色又要能做到音频频段的平衡和一定的驱动能力。如何做好300B放大器有许多的技术、技艺讨论甚至“江湖传闻”,比较为大家公认的是:做好300B放大器的关键在于推动线路和电源,当然元件也是一个重要因素。何以然?盖因300B是一个线性良好、很“敏感”的管子,周边线路、元件对它影响非常大。300B放大器的线路很多,各有各自的精彩之处,按照粗略分类,可将其分为阻容耦合与变压器耦合两大类。

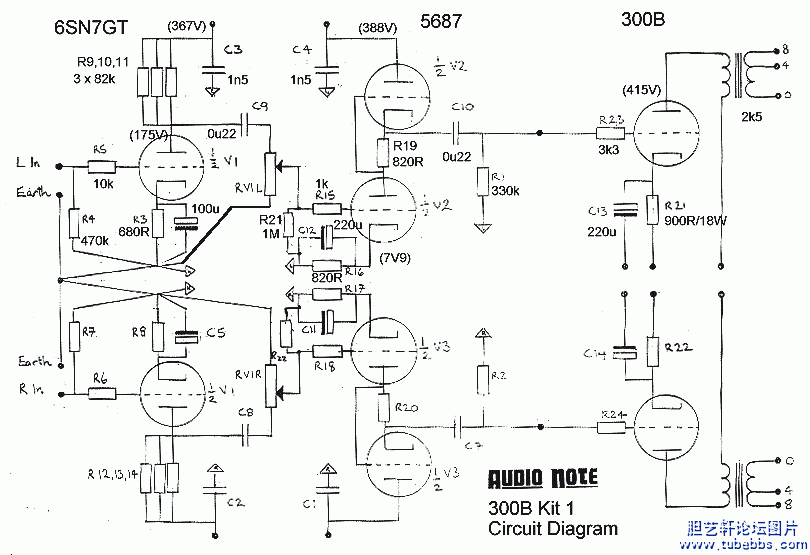

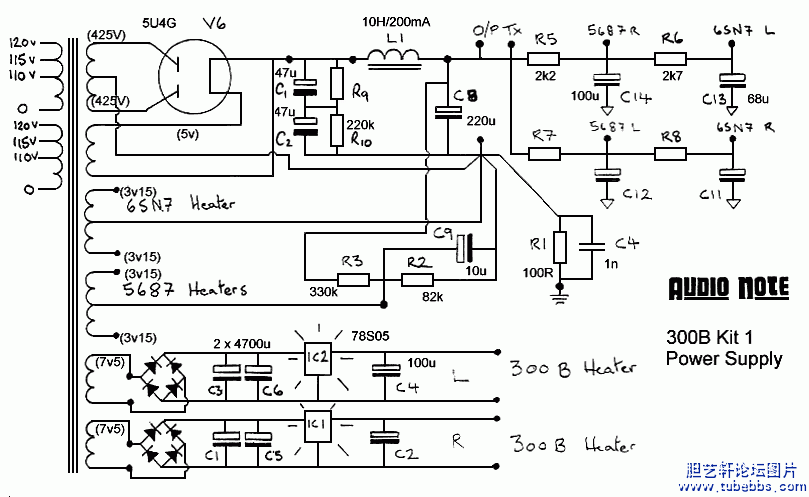

在阻容耦合300B线路中,Audio Note Kit one是一款线路设计比较“特殊”的300B放大器。其输入级电压放大部分使用双三极管6SN7构成左右声道的共阴放大器,推动级用了一只低内阻双三极管5687 SRPP电路驱动功率管300B。在电压放大与推动级之间加了一只100K的音量电位器,这个电位器的作用比较特殊,它既是电压放大级的负载、同时又可控制推动级的输入电平进而控制整机增益。SRPP电路具有高输入阻抗、低输出阻抗,低失真,频率特性好等特点,非常适合用来推动300B这个栅负压偏低的管子。其声音特点是:解析力高,动态大,声场定位感和宽度深度好,速度快,声音偏向“现代”。窃以为该推动级是Audio Note Kit one之核心。

Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及

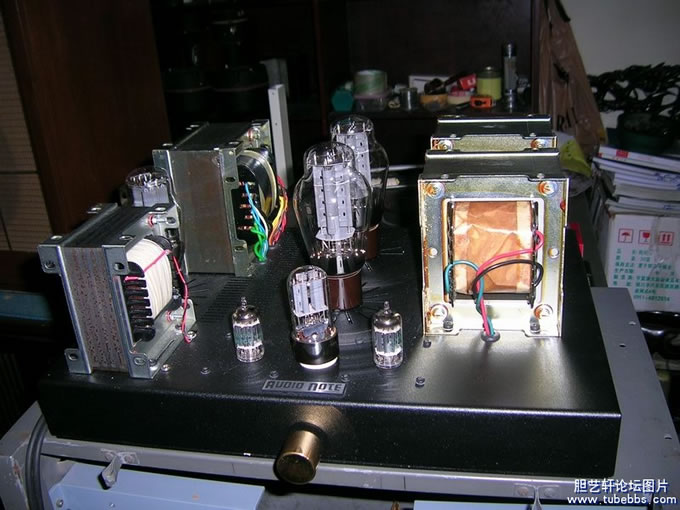

在试验了多种线路的300B放大器,观摩了更多的发烧友的大作,经过和许多朋友的请教、讨论,认为必须结合现在系统、尤其是300B放大器将要推动的音箱来决定其线路,我认真听过AN原厂套件制作的Kit-one。认为它在细腻、推动力、低频、动态、平衡各方面不错,但速度稍快、比较“紧”。根据这些和手里的元件,设计了如下线路。

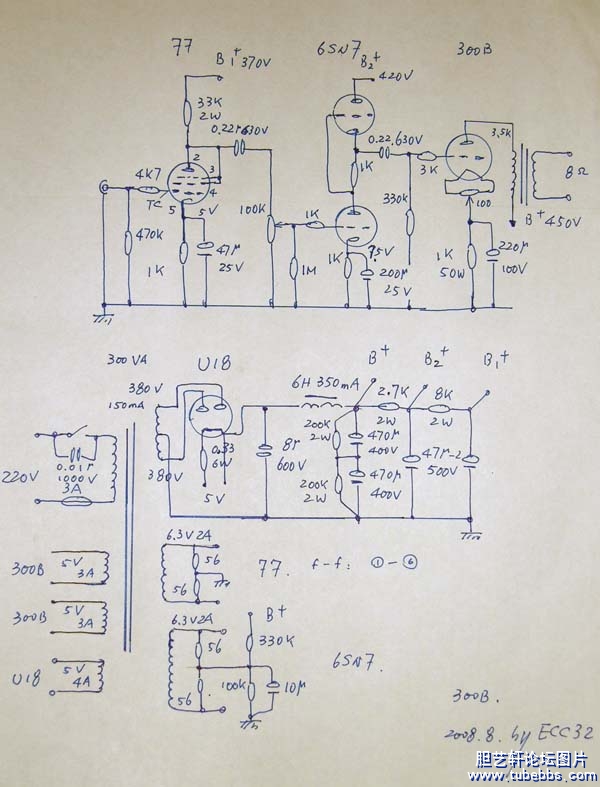

这个线路在构架上与Kit one完全一致,只是在电压放大部分使用了3极管接法的5极管77(与6J7类似)而推动级采用了6SN7 SRPP电路,各级工作点根据管子进行了调整。
电压放大部分采用3极管接法的5极管的原因有二,一是机器打算做成双单声道形式,而手头没有好的6SN7的单3极版本的6J5;二是因为在这个位置,更喜欢5极管的那种大动态和浓郁的声音特点。推动SRPP电路采用6SN7的考虑一是因为没有好的5687,且大8脚管子6SN7在此处声音将更为宽松、“中性”,对低内阻5687SRPP线路的大动态、快速度的声音特点也可以进行一些中和、平抑。但因为6SN7的内阻高,从听感上讲其低频量感不及5687E182CC(但从测试数据上没有问题),这需要根据系统的特点和其它元件上进行调整


Audio Note Kit one变形线路的300B 单端胆机放大器设计、试验及


试验



线路设计完成后,先是用木板搭了个试验台进行了试验,试验内容如下:
1.
电压放大部分:主要试验了工作点和3极管(6J5)、接成3极的5极管(试验管为EF37A
