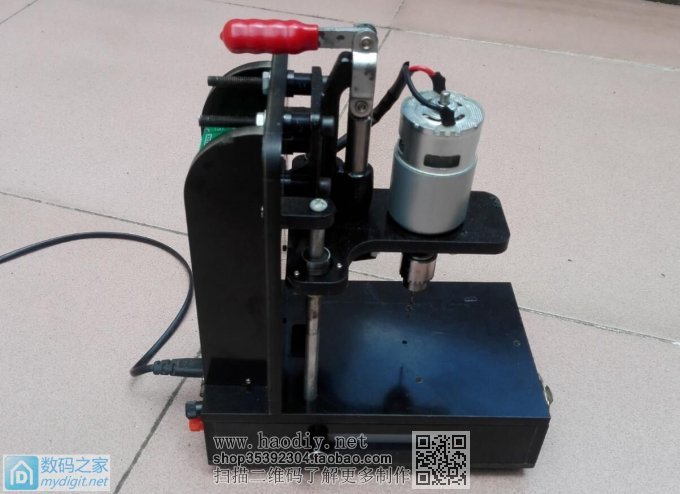

作为一位DIY爱好者，几件合适的工具很重要。 做的这个小台钻，功率谈不上强大，但使用方便，体积小，钻点小东西比如PCB、薄铁板等，是足够用了。总的花费不到100元。 使用的775电机，内置电源，电源开关、调速器一应俱全，先看看整体效果↓

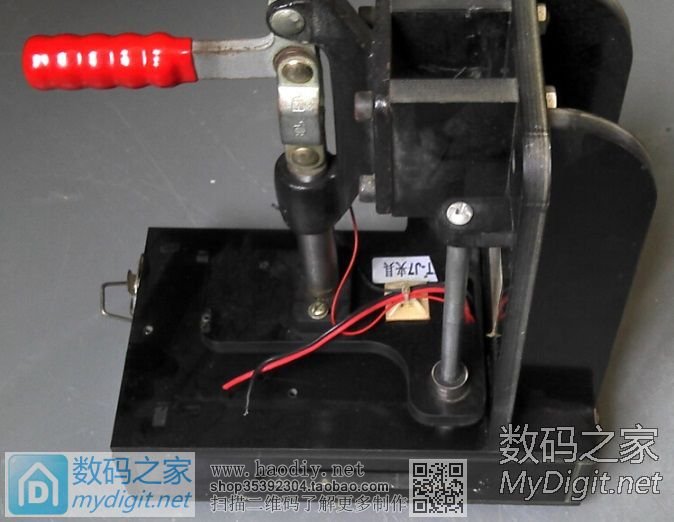

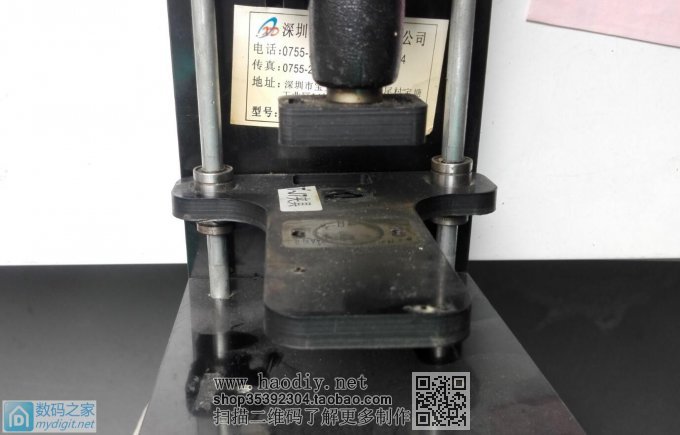

这是原始的模样，不知测试什么东西的夹具↓

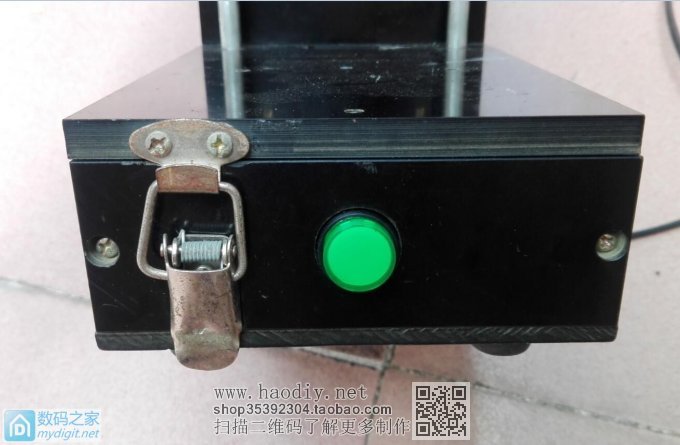

具体制作过程没有详拍，无非就是测量尺寸、打孔等，前前后后花费约两周的饭后时间。 看细节，前面：卡扣和电源开关↓

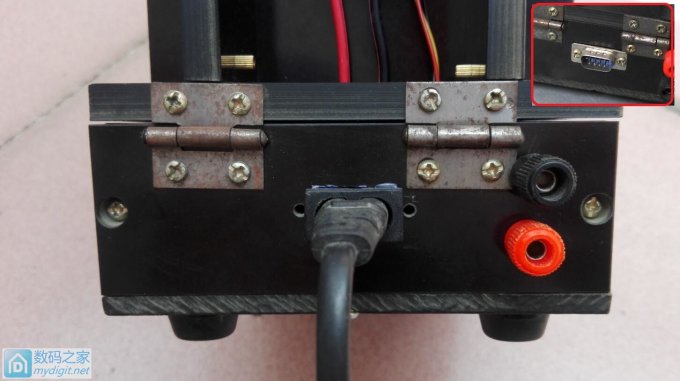

后面：220V输入↓

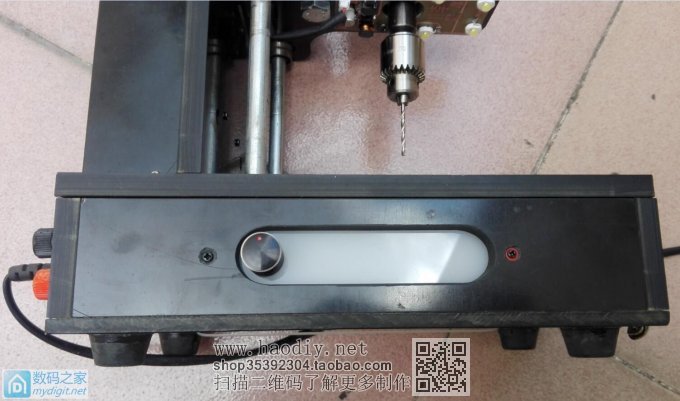

左侧面：调速旋钮↓

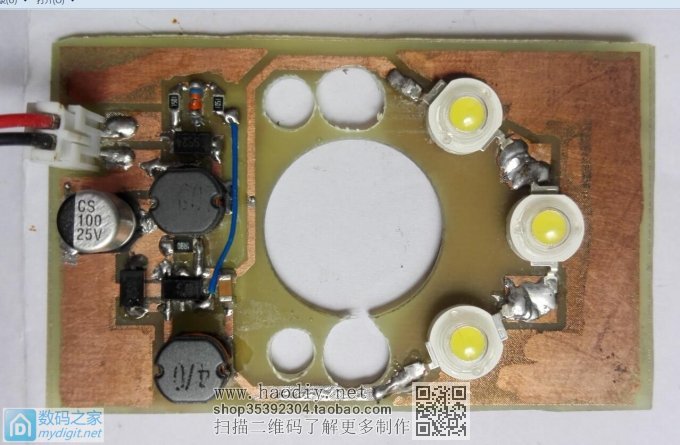

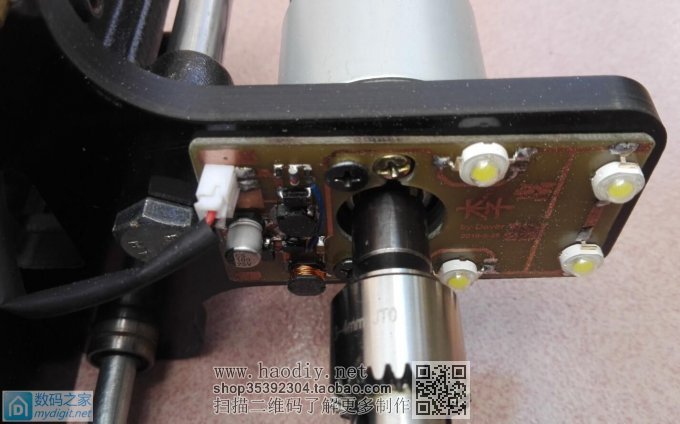

照明灯，用了恒流控制芯片。灯板上写了几个字↓
这是之前做的，灯距离钻头太近，有暗影，后来把两颗灯改到最远端了。

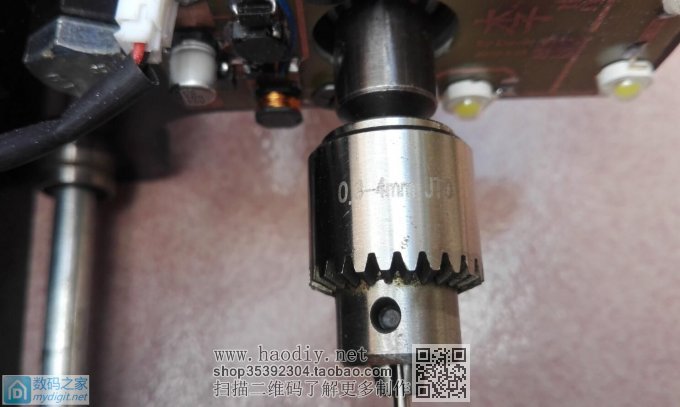

JTO钻头，夹持范围0.3-4mm ↓

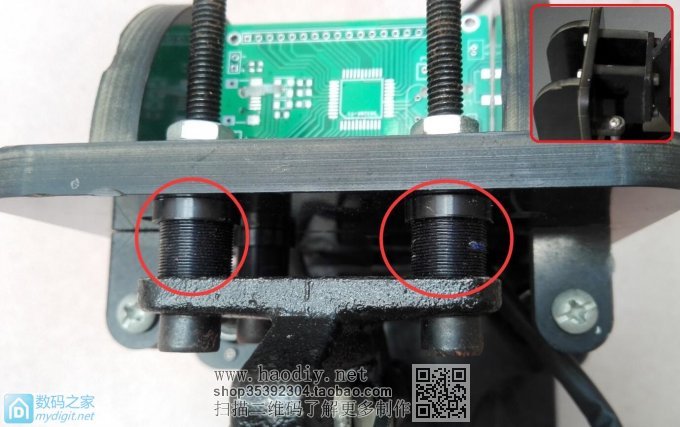

这儿画圈的地方是拆自镜头的铝管，↓

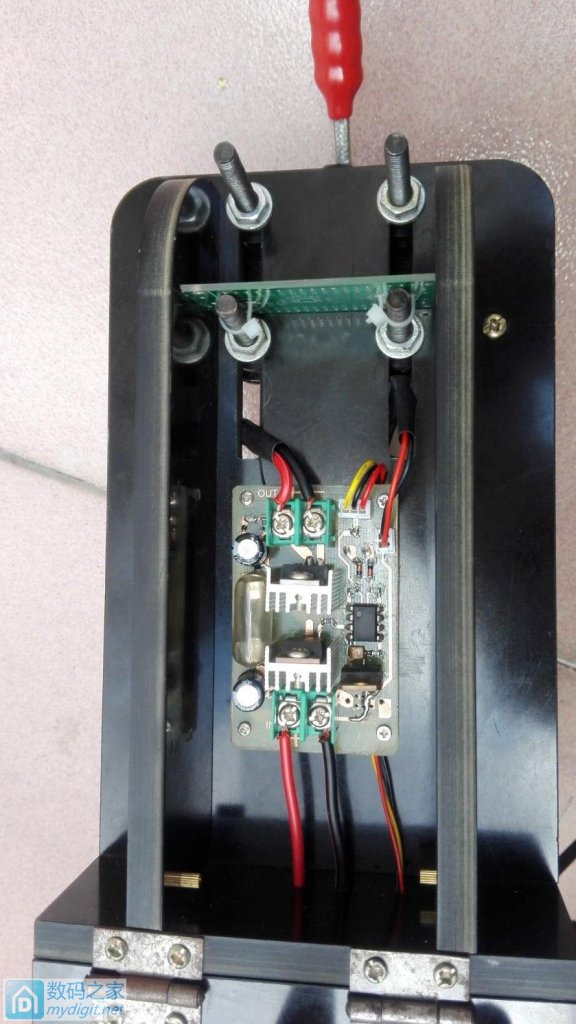

调速器，↓ 先前有发贴介绍 调速器

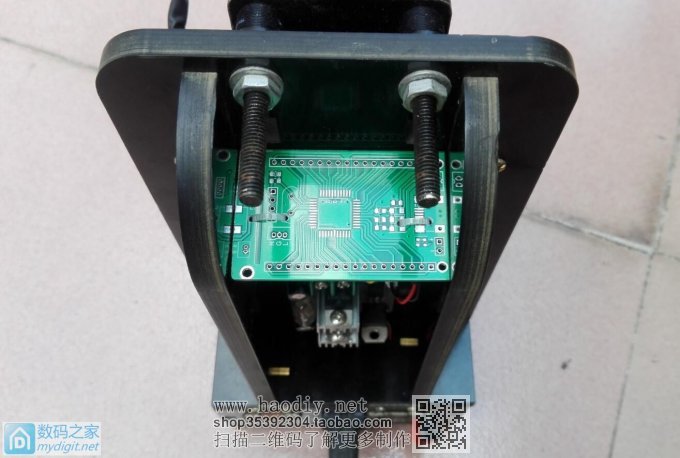

用PCB板为调速器搭个棚，挡下灰尘 ↓

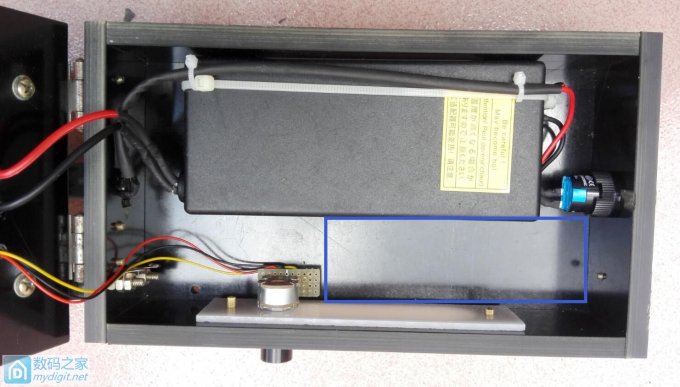

底座的内部，内置一个15V6A的电源，旁边是调速器的旋钮，画蓝框框的那里，准备做个小盒子，放钻头用。 ↓

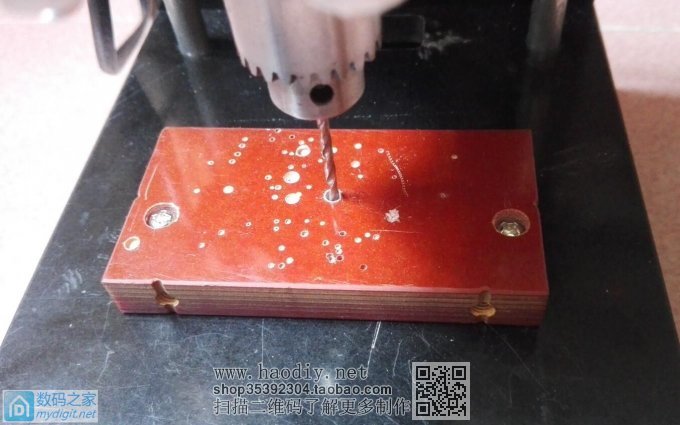

还有个小配件，一个垫板，两颗螺丝是卡到底座上的，不用可以拿掉。↓

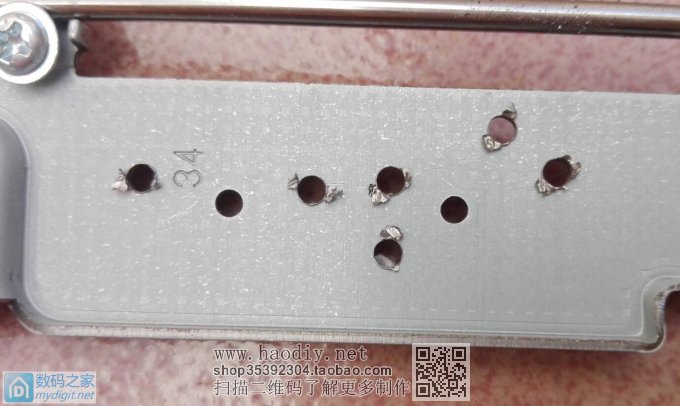

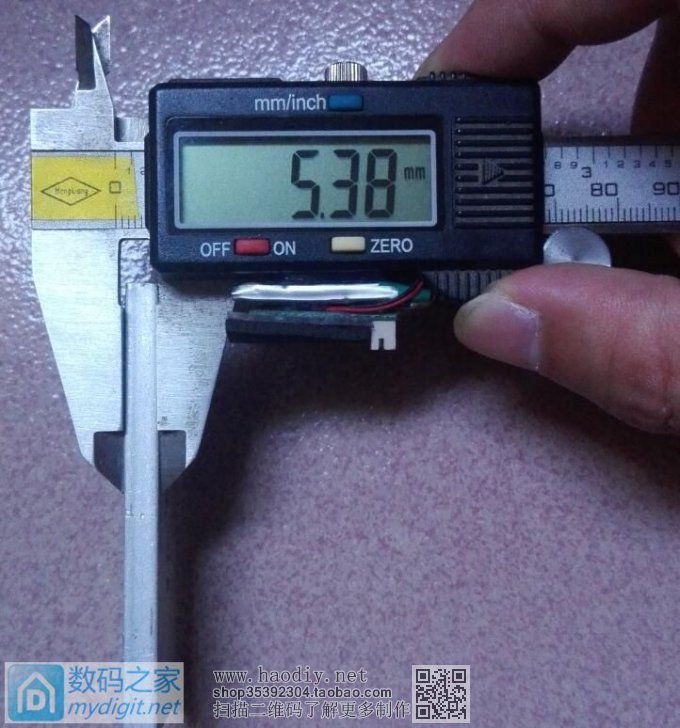

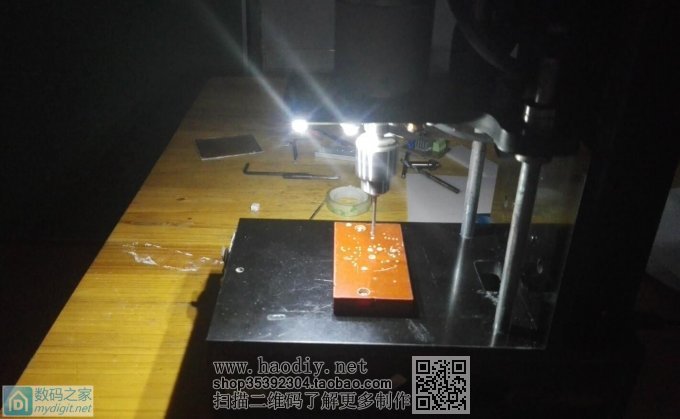

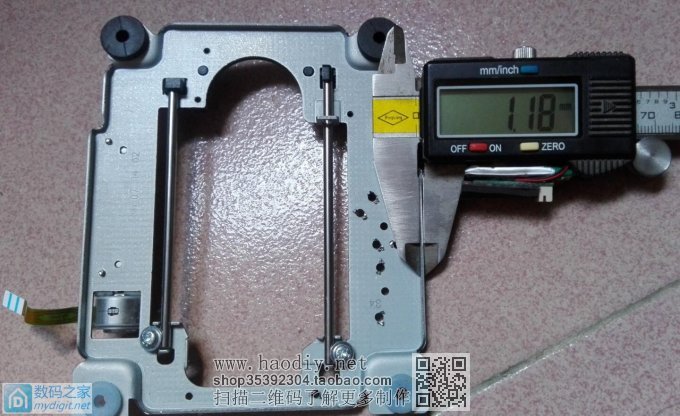

下一楼继续、、、 工作照：  测试一下：  这是光驱内拆的铁板，厚度1mm多  钻一块铝板：  厚度：  (责任编辑：admin) |
