我diy的小台钻

时间:2013-03-02 13:16来源:www.crystalradio.cn 作者:dywuhl 点击:
IMAG0275.jpg (67.53 KB, 下载次数: 26) 0.5-2.0的钻头 将就现有的材料制作,不失DIY乐趣,主要是用来钻电路板的考虑不需要多大力气,见上面图,只在下面安装了一个弹簧,设计为按上面的开关,受到一定的压力,比如
不说啥,看图,都是常见的东东组合的,用来应付电路板很轻松,1mm的铝板也很轻松


由一块抽屉滑槽和12V电机组成

由一块抽屉滑槽和12V电机组成






用一块交换机的固定板固定在木板上

用一块交换机的固定板固定在木板上












黄色的凸起是一个开关,右边是一个转向转换开关

黄色的凸起是一个开关,右边是一个转向转换开关






钻头是直接插入的

钻头是直接插入的#p#分页标题#e#

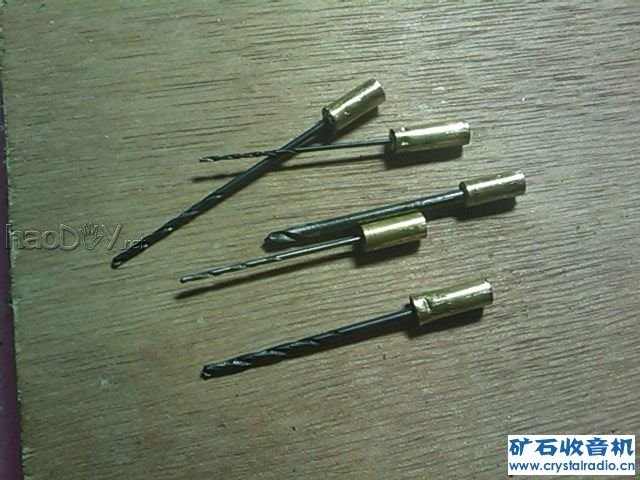

0.5-2.0的钻头

0.5-2.0的钻头


将就现有的材料制作,不失DIY乐趣,主要是用来钻电路板的考虑不需要多大力气,见上面图,只在下面安装了一个弹簧,设计为按上面的开关,受到一定的压力,比如接触到电路板,电机得电就转动,一松手电机上移就停转,故未考虑手柄,钻夹问题目前还在考虑改进ing,电机轴上面的银白色套子已经固定良好无需改动,与接柄之间是轻微锥形结构,插上去很紧,也不需要改进,也是配合良好,关键是那个接柄与钻头配合不是很好,考虑加长缠绕铜线焊接长度,接柄与钻头和铜线全部用焊锡焊接,不再用钳子一夹了事,相信能一并解决打滑和偏心问题,7楼所说的转头打磨不是问题,我的钻头都打磨过的,用质量比较好的油石很很简单的,关键要心细,对准原来的角度打磨,只用几下就可以了
