可调速小电钻

时间:2013-02-23 15:57来源:www.ndiy.cn 作者:czgsc 点击:
开关、指示灯、电位器、输出接口 配置之前的380电机和小钻头,呵呵,有点伪专业 钻下电路板看看,好控制多了,先用慢速,等定完位置扭下电位器到全速就一个孔搞定,以前全速的时候总是定位不准。
之前用380小电机做成的小电钻来钻孔,一直都是全速运行,很难控制,刚好手里有做套件的调速模块,把它们组合起来做自己的可调速小电钻,这样就好控制多了,可以调速,也可以正反转,不用老是切换电源,调整极向,马上动手。
材料:
废弃的光纤收发器
自喷漆(可有可无,为了美观点)
导线若干
鳄鱼夹(换成其他接口也可以)
调速电路套件(自己有能力的话用555也可以做,电路也挺简单的)
电机+夹头+钻头(做小电钻这个肯定不能少的)
大概就这些了
开始:
先把废弃的光纤收发器用砂纸磨一遍,然后喷上漆,我喷上了黑色的,之前忘了拍张没喷的照片了,网上找了一张,大概就这样子的


喷上漆之后

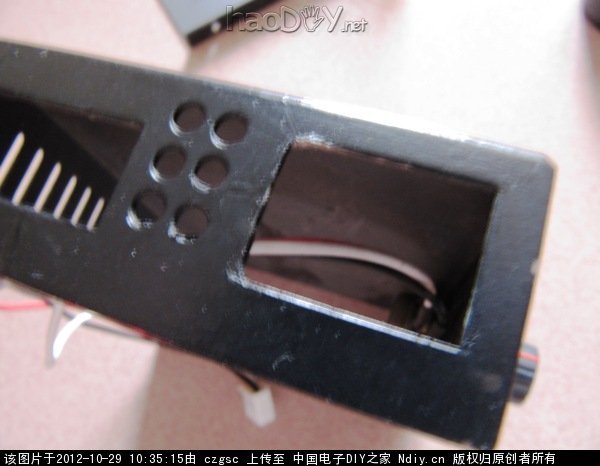

这里的电源接口可以利用,喷之前注意贴上不要喷到


收发接口可以利用作为输出口,指示灯也可以利用,作为电源指示灯和转向灯。网口就没用,拆了。#p#分页标题#e#
里面的元件也可以拆了,留下电路板可以作为底板。


因为这里有三个螺丝为,放不原来的,所以只能用原来的电路板作为基板。

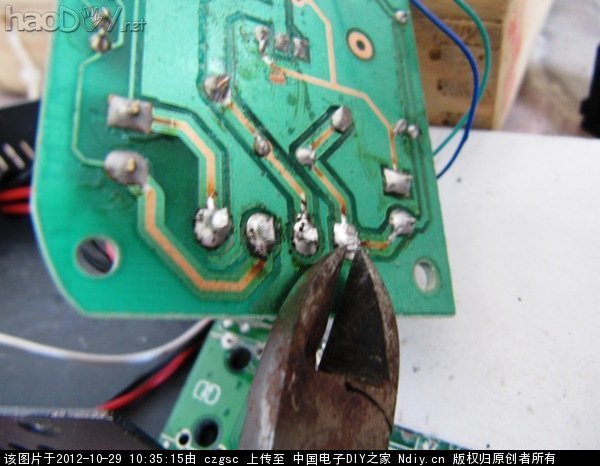

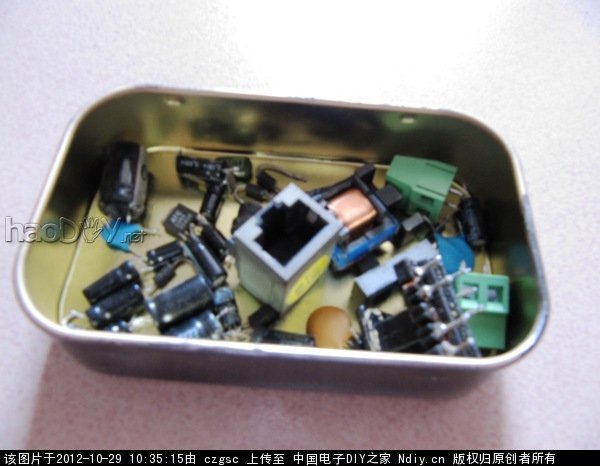

拆下了好多元件,贴片的就不拆了,直接弄掉

2012-10-29 10:27 上传
下载附件 (45.1 KB)

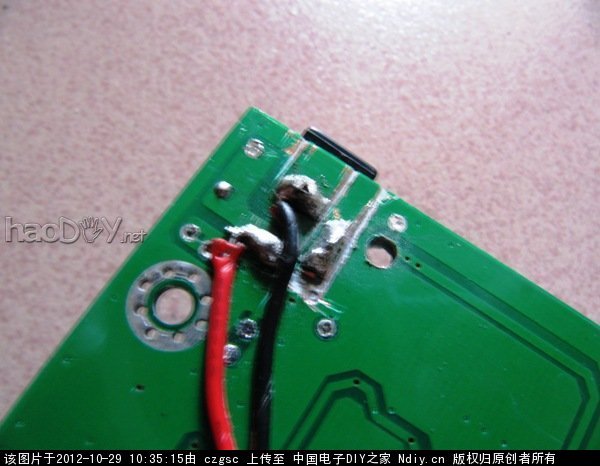

利用原来的板上的电源接口,直接引线


利用原来的指示灯作为电源灯,也是直接引线,利用原来的元件孔引到上面

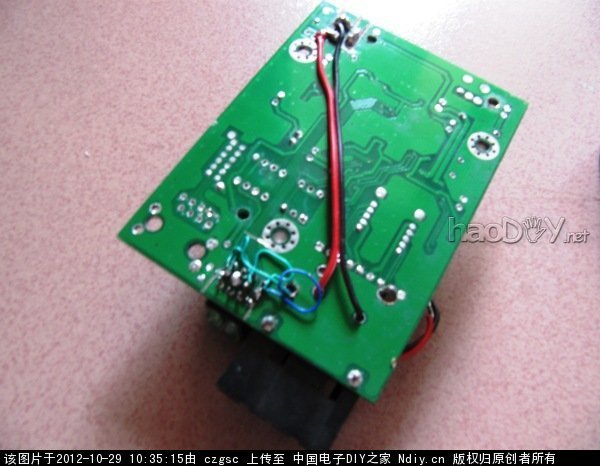

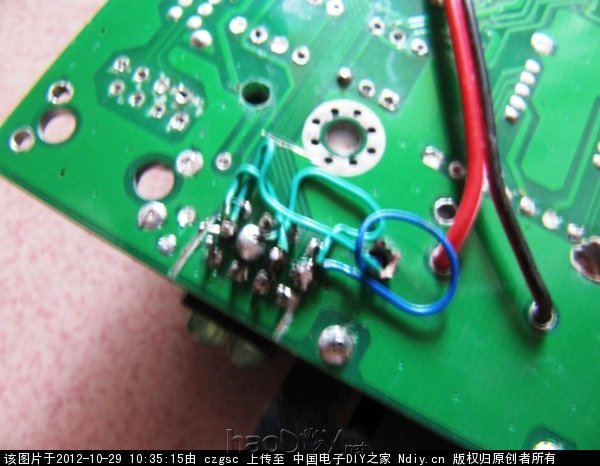

背面整体,有点乱了,反正放在下面,就这样了#p#分页标题#e#

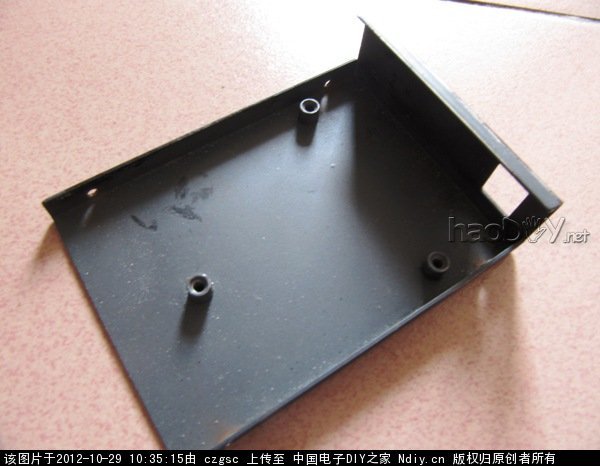

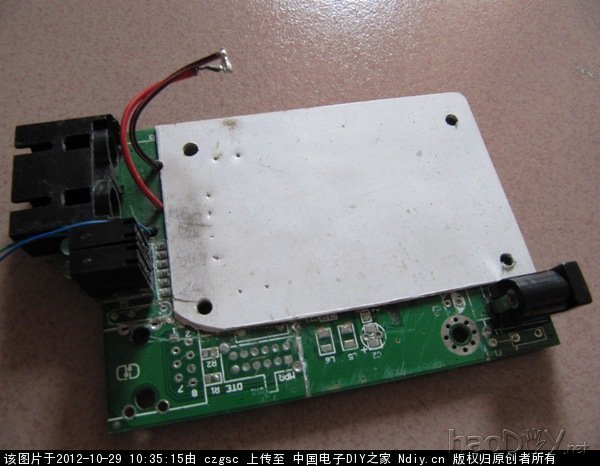

正面用废弃的IC,弄上胶,贴在上面作为绝缘,顺便钻几个固定孔可以固定调速电路

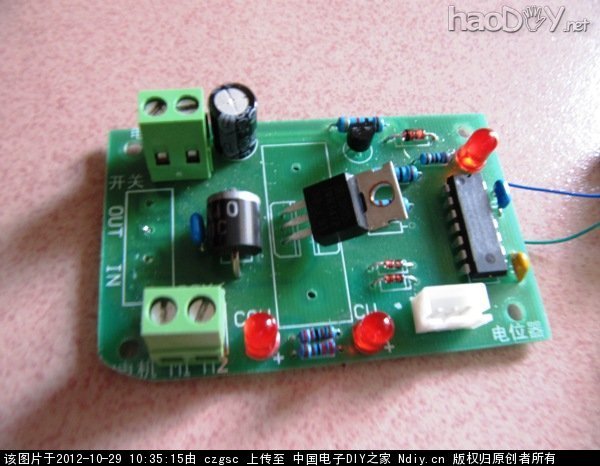

主角是来了,这是之前弄套件的调速电路板

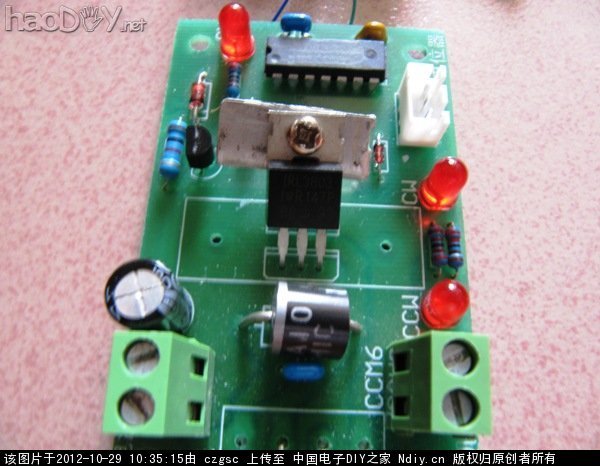

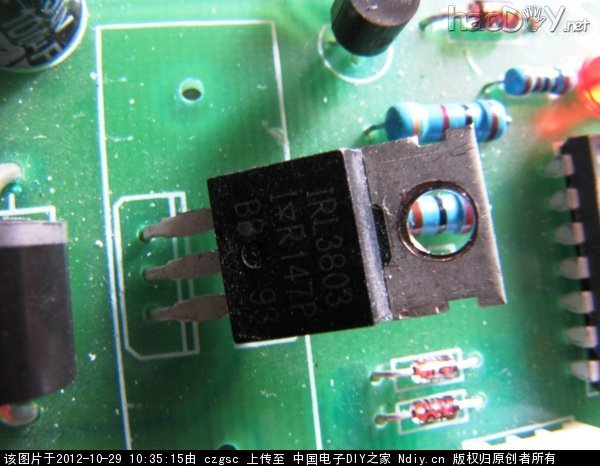

放大看看,这个要加上散热才行

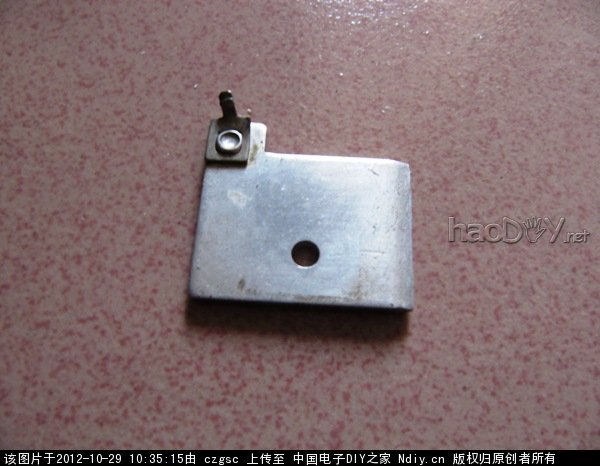

找了块铝片

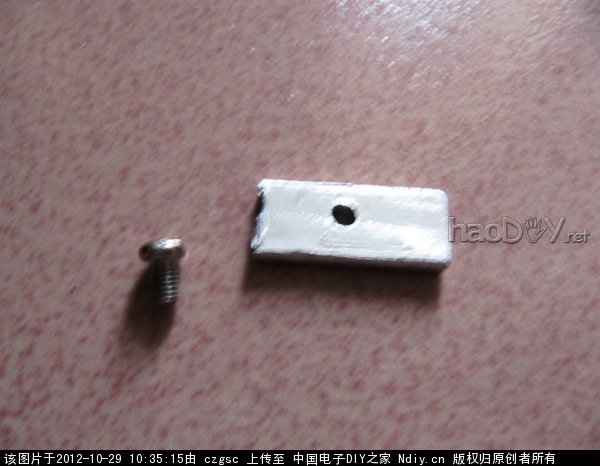

弄小点,配上螺丝

IMG_2528.JPG #p#分页标题#e#

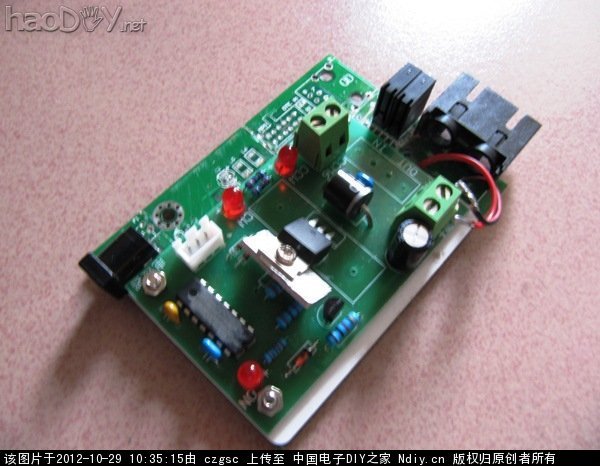

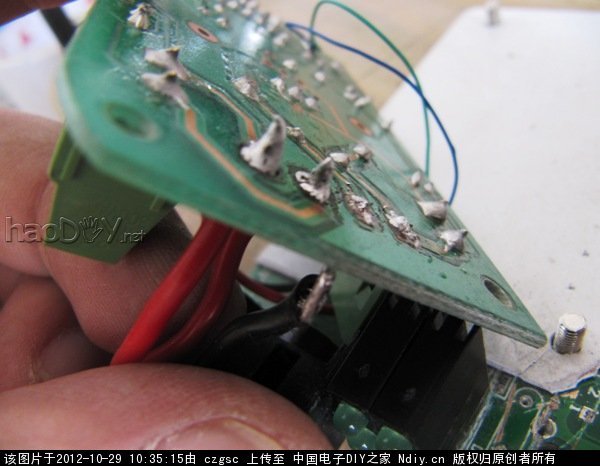

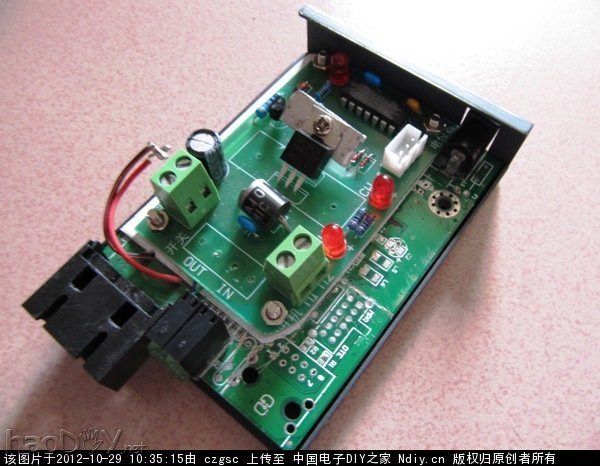

接上去,应该比原来没有的好,由于空间有限,不能再大了,看看整体效果

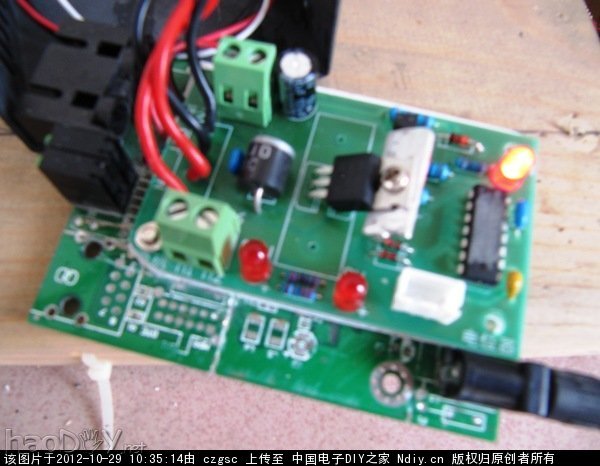

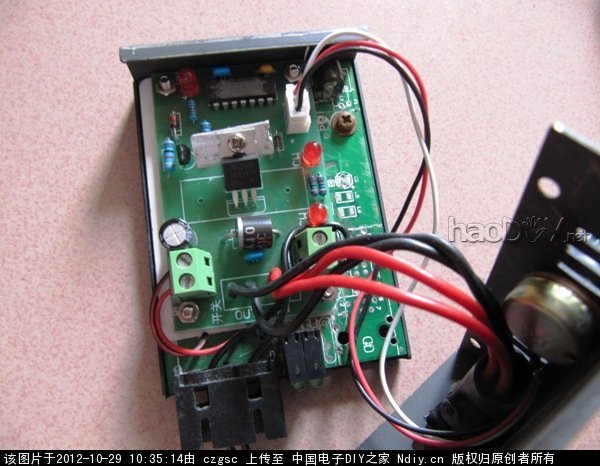

把调速板接到基板上,整体效果还不错


在外壳合适的位置给调速电位器装留个位置

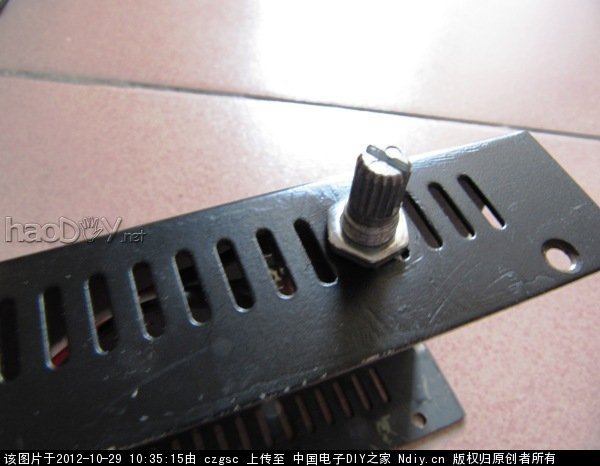

装上电位器

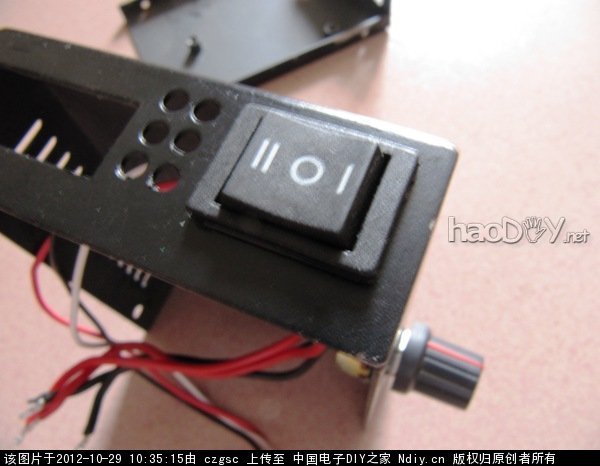

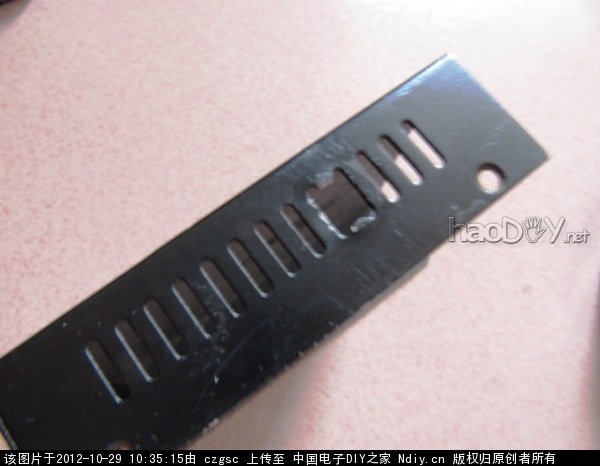

利用原来网口位置装上船型开关,位置小了点,用锉刀磨大点


装上开关,刚好合适
#p#分页标题#e#

电位器和开关整体效果


把弄好的基板放上底座看看

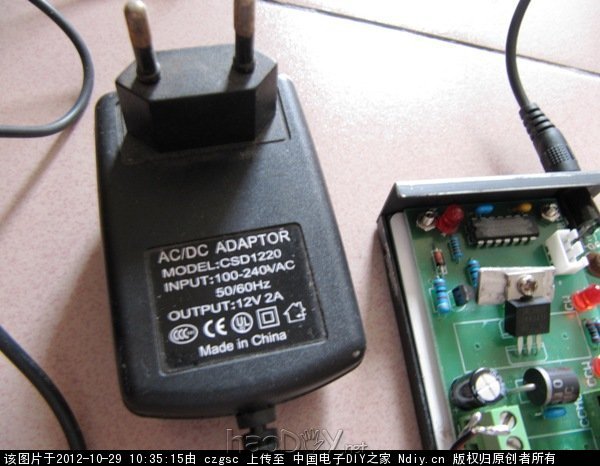

接上12V 2a的电源看看,没有短路,真怕利用原来的电源口和指示灯的地方没有完全断开导致短路

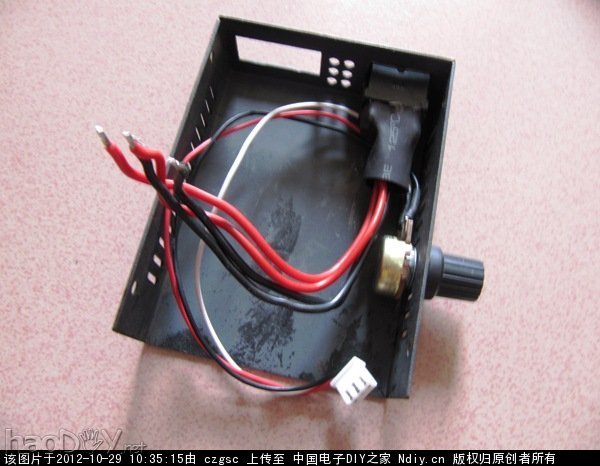

开始焊接开关了


把高出的地方剪掉

IMG_2540.JPG #p#分页标题#e#

再接上看看,板上的电源灯亮了

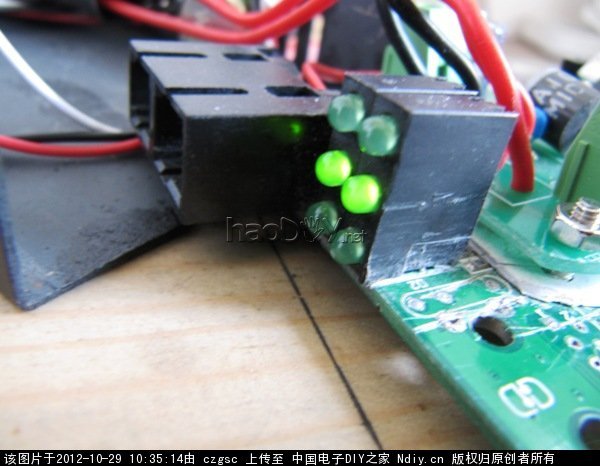

接到原来的指示灯也亮了

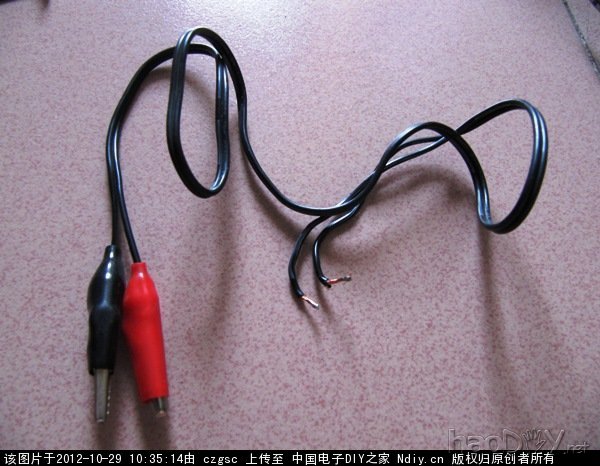

找条测试的鳄鱼线作为输出

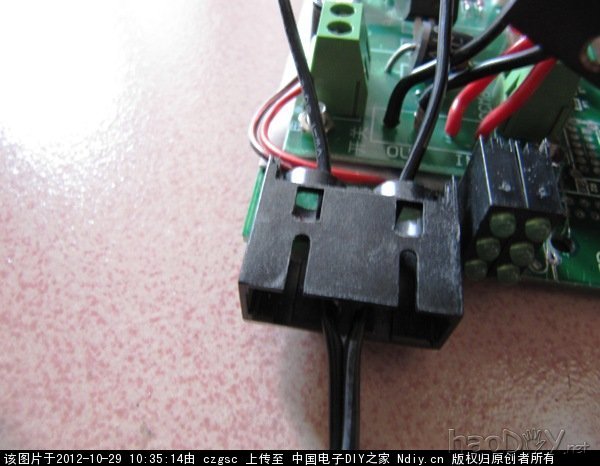

直接穿过收发口


全部接上

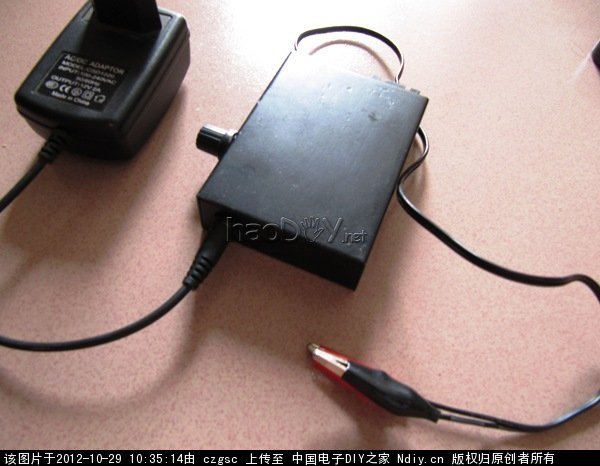

装上外壳,效果还不错,主要是外壳是铁的,比较重,不会随便一拉就掉了

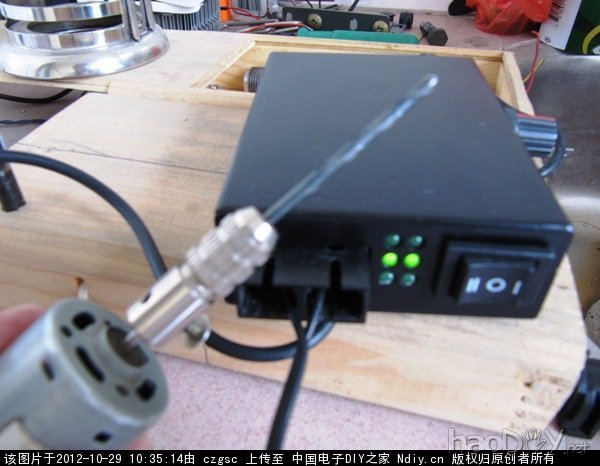

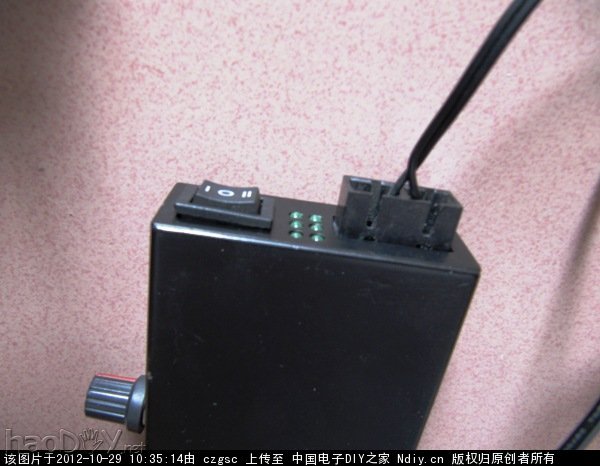

开关、指示灯、电位器、输出接口


配置之前的380电机和小钻头,呵呵,有点伪专业


钻下电路板看看,好控制多了,先用慢速,等定完位置扭下电位器到全速就一个孔搞定,以前全速的时候总是定位不准。
