制作DTXXX数字万用表电容测量电路

时间:2013-01-13 18:07来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

这是DTXXX型数字万用的,常用的丈量电容的电路,其根基道理是操作电容的容抗。进程是将400Hz的弦波浸染于被测电容Cx两头,操作所发生的容抗Xc实现电容与交换电压的转换,再通过丈量交换电压来得到Cx的容量。

丈量分为五档(虽然你也可以按照必要增减),别离为2nF,20nF,200nF,2uF,20uF,丈量精确度为2.5%,判别率由你所用的交换电压丈量器材抉择。电路首要分四部门。

制作DTXXX数字万用表电容测量电路

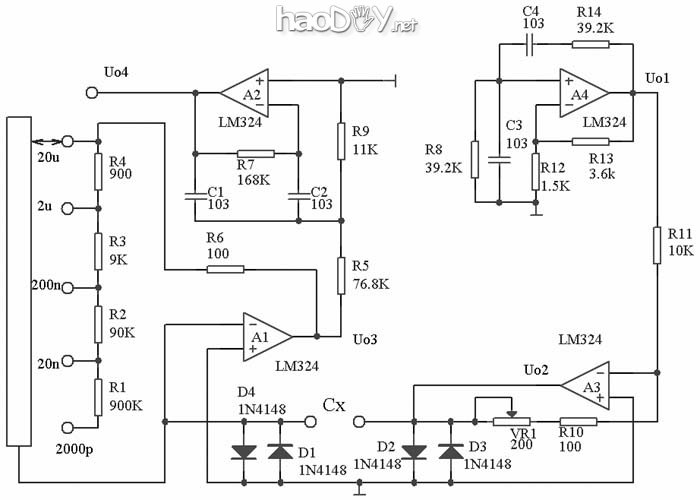

起首来看第一部门,以A4为中心,是一个文氏电桥电路。当R8=R14,C3=C4时频率为:

这是一个正反馈电路,U01经R14,C4反馈到A4的同相端,但当频率便是上述频率时,A4的同相输入端的电压只有Uo1简直良1/3,这也要求A4的放大倍数必需大于3,即1+R13/R12>3,也就是说R13>2R12。但这个倍数不能太大,不然正弦波也许会变形。

再来看第二部门,这部门以A3为中心,较量简朴,为一反向比例运算电路,同时也起缓冲浸染,但要留意的是,这里是把Uo1按比例缩小了,比例为(R10+VR1)/R11。调理VR1可改变比例巨细。

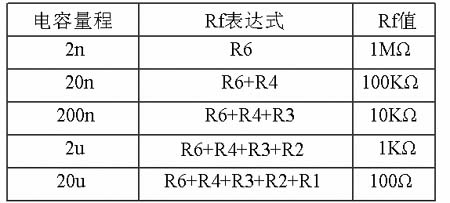

第三部门就是电容-交换电压转换电路(C/ACV),这个电路以A1为中心,第二部门一样为一反向比例运算,只不外这里的输入电阻为Cx的容抗。差异的量程,反馈电阻也差异。下表为差异量程对应的差异Rf值。可以看出最大丈量电容与Rf的乘积相称。

制作DTXXX数字万用表电容测量电路

放大倍数如下:

因RC是相称的,也就是说岂论什么量程,其最大量程的放大倍数是相称的,约为5.03。以是Uo3=5.03Uo2。因Uo2为必然值,以是每量程输出的电大电压相称,这就担保差异量称精度一样。还可以看出。对付统一量程,输出电压与电容值Cx成正比。

第四部门以A2为中心,为一有源带通滤波器,个中心频率为400Hz,用以滤除其余频滋扰。最后输出电压Uo4是幅值与被测电容Cx成正比的400Hz交换正弦电压。用可以丈量正弦波的仪表,就可以测出其电容。

必要声名的是测出的功效,是与电容量成比列的,因此你要按照你的丈量公具来调解比例,才气获得直接的读数。
