交换电焊机是间罢事变的，间歇期内的空载功耗达几百瓦。为了省电而不断地人工开、关机显然会影响事变服从，因此，减小电焊机空载消费很具有现实意义。本文先容的电路可使电焊机在空载时自动割断电源，事变时又可自动接通电源，节电结果明显。

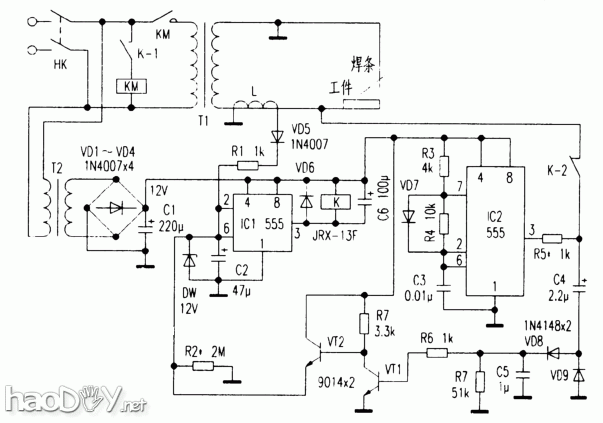

电路见图。图中T1是交换电焊机变压器。电源开关HK接通后，电源变压器T2起首得电，滤波电容C1上获得12V阁下的直流电压。IC1、IC2是两块555时基集成电路。因为初始状态C2上电压为0，IC1②、⑥脚为低电平，故③脚为高电平，继电器K不吸合，交换打仗器KM不事变，电焊机未通电。与此同时，由IC2等构成的多谐振荡器开始事变，③脚输出频率为10kHz阁下的脉冲信号。该信号经R5，后一起加到T1次级的一端，T1次级另一端与节制电路的“地”相连，因为T1次级绕组对10kHz信号泛起的感抗很大，以是该回路电流很小，互感器L的输出电压也极小。另一起由C4耦合，VDR、VD9整流、C5滤波后获得直流电压使VTl导通，VT2截至。因此C2无充电电流，IC1③脚保持高电平。电路处于空载节能状态。
　　焊接时，焊条和工件相触，IC2输出的脉冲信号被短路，VT1失去偏流截至．VT2导通，12V电压通过VT2对C2充电，IC1②、⑥脚电位敏捷升到2/3Vcc以上，③脚翻转为低电平，K吸合，使KM吸合，电焊机变压器T1得电事变。因为K的常闭触点K-2先于常开触点K-1闭合前断开，以是T1事变时次级的30-35V交换电压不会窜人节制电路。K-2断开后，IC2③脚输出的脉冲又使VT1导通，VT2截至，12V通过VT2对C2的充电遏制。可是此时电焊机很大的事变电流使电流互感器L中感到出电压，该电压由VD5整流后对C2充电，使IC1②、⑥脚电位保持在1/3Vcc以1上，③脚保持低电平，K、KM保持吸合，T1正常事变。电路中DW的浸染是使IC1②、⑥脚电压最大不高出Vcc(12V)。
　　遏制焊接时，T1次级电流消散，L中感到电压也消散。C2经R2放电，达到设按时刻后，IC1②、⑥脚电位低至1/3Vcc，③脚翻转为高电平，K、KM相继开释，电焊机回到空载断电的节能状态。
　　L为廉价的穿心式互感器，绕组匝数按照试验而定。调试只需调解R2，使遏制焊接时再过约1分钟，T1能自动断电即可。
