制作多功能报警器

时间:2013-01-01 15:37来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

在糊口中,常遇到水开啦、下雨啦等环境,假如一不把稳,就会带来贫困。下面这个小建培育是提示你留意,可免除不少贫困。
  图2-6-1是道理图,图2-6-2是电路板。假如在电路的A、B间接入差异的传感器,就能发生差异的结果。
  A、B中断开或接人传感器的电阻值很大,T1基极得不到偏压而截至,整个电路不事变,扬声器无声。当A、B间接通或电阻值变小,T1 导通,集电极(C极)的电压低落,T2、T3构成的音泼魅振荡器便事变,扬声器发出报警的声音。

 图2-6-1                           图2-6-2

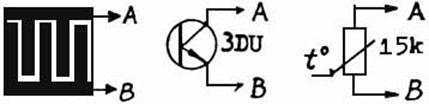

  图2-6-3是几种差异的传感器,图中①是在敷铜板上用小刀刻划成的,梳状线条不能相连,分开的间距不能太大,假若有两水滴落在铜片上时,雨水使原先断开的AB间电阻变小,使T1导通而报警,这就制成了下雨报警器。假如线条刻得再细一些,可做得更小,把它放到婴儿的尿布中,就制成了什么作品了?
  假如把图中的②接人A、B间,便成了天亮奉告器了,光敏三极管(30V)在无光照时,它的阻值很大,奉告器不事变,天亮时,光敏三极管因光照而使内阻变小,T1导通奉告器事变,提示你该起床了。
  用图中③的传感器接入A、B间,就制成了开水报警器了,这个传感器现实上是用了一只热敏电阻,当温度升高时,它的电阻值降落,调理电路中的w,当水开时,报警器正好报警。

制作多功能报警器

               ①                   ②               ③

2-6-3

认一认

      名 称

电路标记

实物图

备 注

电阻



可变电阻



三极管

制作多功能报警器

三根引线不能交流行使

电容



热敏电阻



扬声器



光敏三极管

引线有正负极性

干电池
