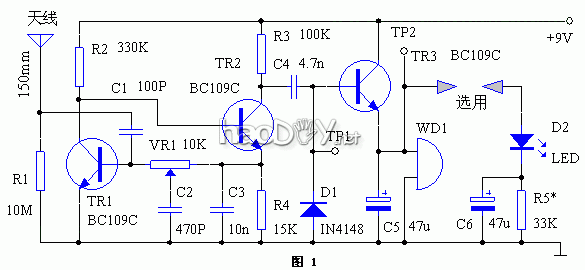

电路道理见图1，此装置的根基特点是调解电路使迫近自激振荡状态。由图中所示的偏置电阻值可得到最佳的张弛特征。此振荡器为直流耦合，而反馈支路为晶体管TR1的集电极至TR2基极。环路总增益由多圈（12、18可20圈）预置电位器VR1设定。
　　电容器C3设定了TR2发射极的牢靠电位，而接在VR1滑动触点上的电容器C2在振荡时增进了相移。这里用的晶体管为BC109C，现实上任何同类的小信号、高增益晶体管都可用。
　　一旦触提倡振，TR2的集电极就输出42kHz的振荡信号，并经C4耦合到TR3的基极，再经二极管D1整流，获得正向电压作为TR3偏置，使其导通，从而在TR3的发射极上输出直流电压，驱动自激式压电发声器WD1。假如必要，可加一脉动发光二极管支路而得到可报警。
调试
　　在开始调试时，先改变VR1电路起振，这可在TR1长举办检测，此点电压应为7V峰—峰值。测试点TR2上应为＋6V直流。此刻略微回调VR1使振荡遏制。用起子触及C1接天线处，重复屡次，报警器应发声1秒或2秒钟，然后遏制。假如持续发声，则可再次微调VR1，再检测，直至切合只发声1、2秒钟的要求。另一种要领是用一根带电的塑料直尺（可与干燥的毛发摩擦使其带电），在间隔天线两米的处所用手指迫近塑料尺而使其放电，并调查可否使WD1发声1秒或2秒钟。
　　电路由9V电池供电，在筹备状态时，耗电约600uA。一个新电池可持续监控一年多。
　　产生报警时，耗电取决于所用的低电流发声器WD1，整机耗电可达4mA。
