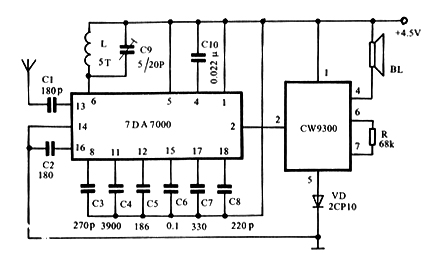

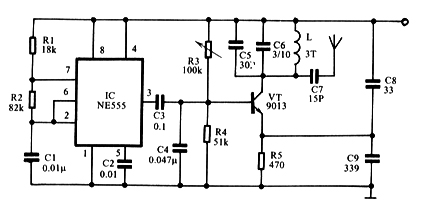

图217-1为发射器电路图。它由IC时基集成电路NE555、R1、R2、C1构成。1KHz的低泼魅振荡器去调制由三极管VT及外围元件构成的高泼魅振荡器，被调制高频信号从C7至机内微型天线向空间发射出去。C8用以加宽频带和防备人体感到对频率的影响，现实行使证明，该元件必不行少。图217-2为吸取器电路图。当吸取器收到发射器发来的信号时，集成电路TDA7000的②脚输出低电平，音乐集成电路CW9300无高电平触发信号不事变，扬声器BL无声。当小孩分开大人的间隔高出3m时，吸取器收不到发射器发出的信号，TDA7000的②脚输出变为高电平，CW9300被触发事变，从BL发出报警声，提示大人小孩已走远。

    建造时，发射器中的电感L用Φ1mm漆包线在Φ7.5mm的铅笔上绕3圈后取下。吸取器中电感L用Φ0.51mm的漆包线在Φ5mm的钻头上绕5匝后取下即成。
