实例教程之烟雾识别报警器

时间:2017-05-11 07:39来源:网络整理 作者:haodiy 点击:
1.教程说明 烟雾报警器可以检测所处环境的烟雾浓度,达到一定值时蜂鸣器会发出声音进行警示。 该设备主要通过烟雾传感器进行相关数据的采集,然后通过Atom核心板

1.教程说明
    烟雾报警器可以检测所处环境的烟雾浓度,达到一定值时蜂鸣器会发出声音进行警示。
    该设备主要通过烟雾传感器进行相关数据的采集,然后通过Atom核心板将其接入IntoRobot云平台,可以通过WEB和手机端APP定制的控件进行烟雾浓度值的查看和监控。

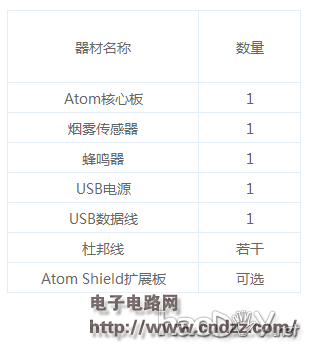

2.所需材料

实例教程之烟雾识别报警器


    说明:Atom Shield扩展板是Atom的配套扩展板,其将5V电源管脚、3.3V电源管脚和GND管脚进行了扩充,其余IO管脚与Atom的管脚一一对应。为方便接线及演示该教程的演示图片均连接使用了扩展板。

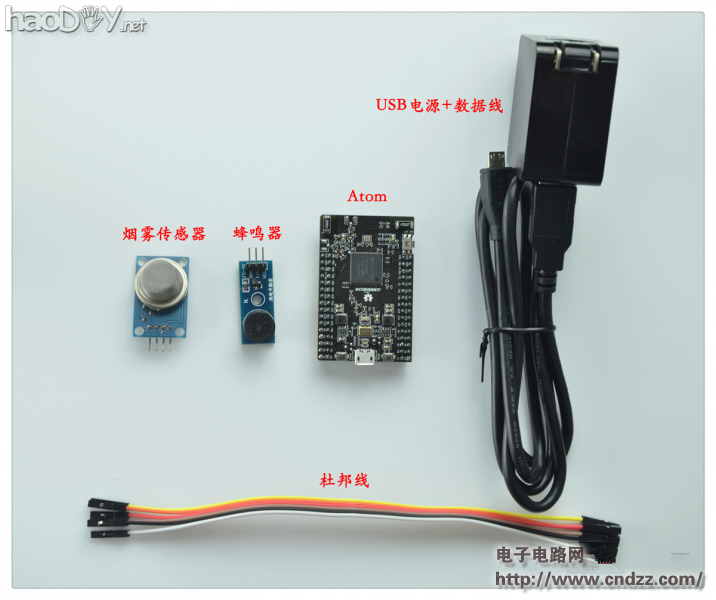

    所需器材如图:

实例教程之烟雾识别报警器


3.接线方式

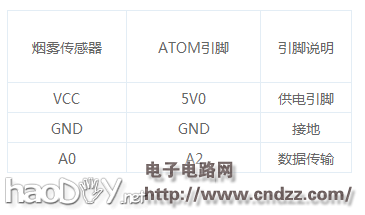

    将烟雾传感器接入ATOM核心板,接线如下:

实例教程之烟雾识别报警器

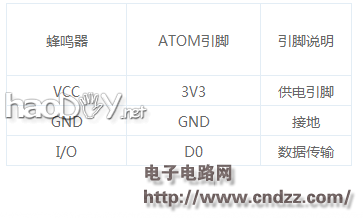

    将蜂鸣器接入ATOM核心板,接线如下:





实例教程之烟雾识别报警器

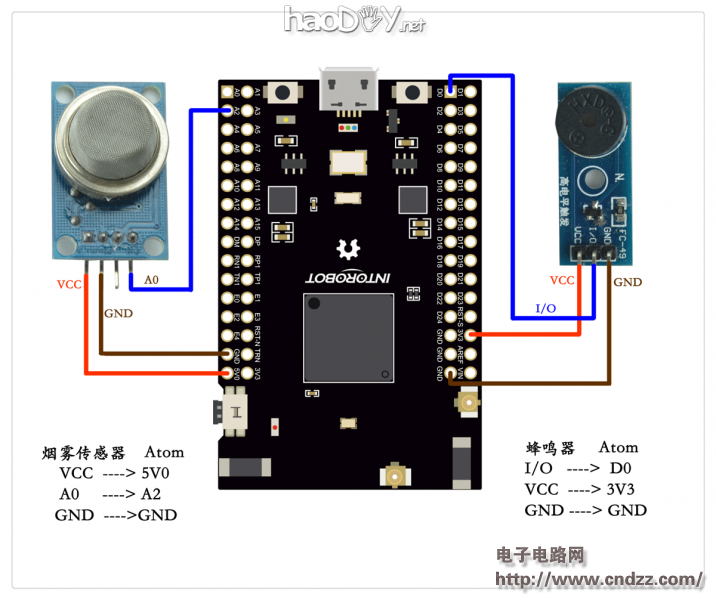

    如图:





实例教程之烟雾识别报警器


4.参考设备配置
    1)通过手机APP将Atom核心板完成配置,成功连接至IntoRobot云平台
    2)WEB或APP选择对应参考设备,复制至已配置的设备
    3)根据提示完成程序的烧录
    4)设备正常运行

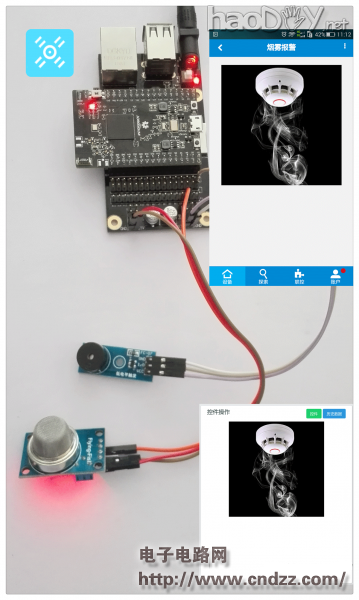

5.运行演示

实例教程之烟雾识别报警器


6.应用场景及扩展
    适用于家庭、酒店、办公室等各种场所做消防预警。
