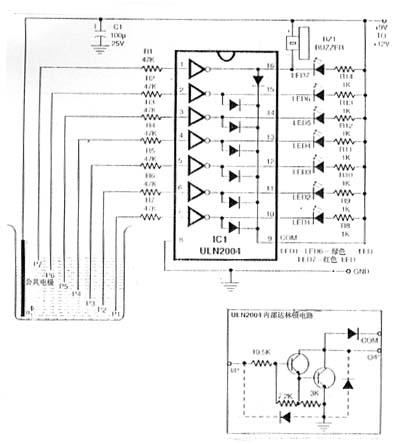

这里先容一种由ULN2004集成电路和探针电极构成的水位检测报警电路，如图1所示。该报警电路，只需稍加修改，即可建造农村家用型水箱自动上水节制器。因为集成电路ULN2004在电子市场上很轻易购买（售价7元以下），以是市场上的一种农村水箱自动上水装置，常用该IC制成。 ULN2004（IC1）集成电路，其内部是由CMOS器件构成的7通道达林顿矩阵电路，单个达林顿电路如图1的右下角所示。
在图1的水塔中，装有P1～P7的电极，各电极别离通过电阻R1～R7与IC1的输入端（通道的1～7）①～⑦脚相连。另外，水塔中有一民众电极与电源+9V相连。IC1的输出⑩～16脚外接有LED1～LED7的发光二极管，作为输出端事变状态表现之用。另外，IC1的⑨脚为供电端（+9V），⑧脚为接地端。 (责任编辑：admin) |
