测一测
　　1．测电阻（R），要领见图2-6-4。万用表量程置Ω档×1K处，调零。R1约100K，R2约10K，R3约1K。
　　2．测可变电阻（ｗ），要领见图2-6-5。测1、3端约100K，测2、3端或1、2端时，旋动弹片，电阻值在0—100K之间逐步变革。

    图　2-6-4　　　　                　图　2-6-5

　　3．测电容（C），要领见图2-6-6。表棒刚触及电容引线时，指针用小幅度摆动后回到原本位置四面。
　　4．测扬声器（Ｙ），要领见图2-6-7。万用表量程置Ω档×10处，表棒触及扬声器接线点，阻值约8Ω，并能听到“喀、喀”声。

             图　2-6-6　　　　　　　　             　图　2-6-7

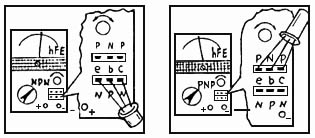

　　5．测三极管（T），要领见图2-6-8。万用表置NPN档，测T1、T2（3DG6），留意万用表的插孔选在下面一排，三极管的e、b、c应对号入座。（hFE）值大于80。T3为PNP型，以是量程改为PNP，把三极管插入PNP档的三个插孔，同样要留意e、b、c三根引线需对号入座，不能插错。（hFE）值大于60。

                 图2-6-8

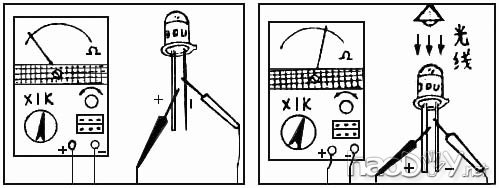

　　6．测光敏三极管（3DV），要领见图2-6-9，万用表置Ω档×1K处，黑表棒接3DV的正极，红表棒接3DV的负极。先用手指封住光敏二极管的窗口（玻璃泡），阻值极大，将窗口对着光泽较强处，阻值敏捷变小，约几KΩ。

图2-6-9

　　7．测热敏电阻，要领见图2-6-10。万用表量程置Ω档×1K处，调零。测得电阻阻值约15K，用电烙铁头接近热敏电阻时，跟着电阻的温度升高，阻值逐渐变小。移开电烙铁，跟着电阻上的温度低落，阻值随之增大。

  图　2-6-10　　　　　　　                 图　2-6-11

　　试一试

　　1．将各元件引线刮净、上锡待用。
　　2．将电池夹（如图2-6-11）焊接在电路板上。留意正极与负极的区别，有弯折的为负极，没有弯折的为正极。
　　3．装电阻R1、R2、R3。
　　4．装电容C1、C2。
　　5．装可变电阻W，W的1、2、3端脚应对号入座。
　　6．装三极管T1、T2，再装T3。留意它们的型号及引脚，不能弄错。
　　7．在A、B点引出两根电线，在颜色上要有区分，在接光敏三极管时，能区分这两根线很重要。
　　8．调试。短路A、B两点，报警器发声，断开即停。然后装人盒中。
　　接人差异的传感器，调解可变电阻W，便能起差异的浸染了。
　　想一想　　你还能计划出什么样的探头，扩展报警器的成果？
