制作水开温度报警器

时间:2013-01-01 15:36来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

电路概述:

在我们烧开水的时辰,常常会碰着水烧开后乃至烧干了结健忘关火,这样即挥霍资源又不安详。这里先容一种水开报警器,很得当家庭行使。

事变道理:

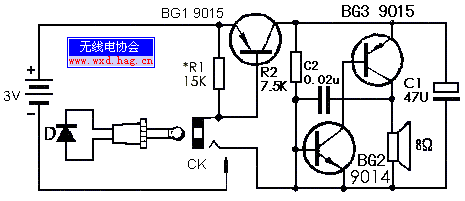

电路如下图所示,三极管BG2,BG3及电阻R2和电容C2等构成一音泼魅振荡器,改变电容C2的容量,可以改变振荡器音调的坎坷。三极管BG1及电阻R1,二极管D等构成一电子开关电路,节制振荡电路的事变。二极管D由插头引出,作为感温元件,同时也相等于BG1的偏置电阻。在常温下,二极管D处于反偏而截至,使三极管BG1也截至。温度升高时,D的反向电阻变小,泄电流增大。当温度升高到必然水平常,三极管BG1到达必然偏压而导通,电源经三极管BG1加至音泼魅振荡电路,振荡器起振,扬声器发出报警声。因此,只要想法将D放在水壶壶嘴内,调解电阻R1的值,使得壶水在烧开时,BG1导通,电路起振,扬声器发出报警声。



制作水开温度报警器

















元器件选择与建造:

三极管BG1-BG3选用一样平常通用的管子即可。二极管D可以用IN4148。安装时,将D置于一个长度和粗细吻合,一端关闭的铜管内,并留意两者的绝缘,管脚通过引线接到插头上。
装配无误后,就可以开始调试了。先将三极管BG1的E,C极短接,调解电阻R2的值,使音泼魅振荡器起振,然后将组装好的传感头(D)插入开水中,调解电阻R1的值,使三极管BG1导通,音泼魅振荡电路事变,扬声器发声即可.
