家庭用电（指220V交换电），安详第一！这里先容的泄电报警插座，在洗衣机、电电扇、电饭煲、电熨斗等家用电器的金属外壳带电时，会自动发作声、光两种报警信号，提示用户实时断电举办查验。对那些埋设电器接地线未便的楼房住民来说，行使该插座无疑是再吻合不外了。

　　一、事变道理

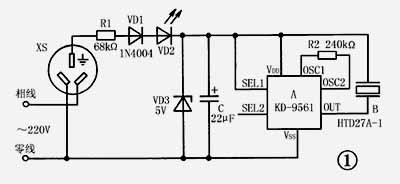

　　家电泄电报警插座的电路如图1所示。限流电阻器R1和晶体二极管VD1、稳压二极管VD3、电容器C等构成了浅显半波整流稳压滤波电路，向报警电路提供不变的5V直流电压；模仿声集成电路A和其外接振荡电阻器R2、压电陶瓷片B构成了模仿警笛声产生器。

平常，因为R1的左端与三孔插座XS中悬空的大地接线端相接，故报警电路无事变电源，发光二极管VD2不发光，B无声。

　　一旦外壳泄电的家用电器接入三孔插座XS，泄电电流便会通过XS的相线（前方）孔、家用电器的金属外壳、XS的大地线孔、报警电路和电网零线（地线）组成回路。泄电电畅通过R1限流、VD1半波整流后，使VD2点亮；与此同时，泄电电畅通过VD3稳压，在它两头输出5V直流电压，经C滤波后，使A和R2组成的模仿声产生器事变，B即发出警笛声来，提示用户对电器实时断电举办维修。

　　该泄电报警电路的报警电流小于0.4mA，远低于国度划定的泄电掩护器额定举措电流小于30mA的要求。

　　二、元器件选择

　　A选用KD-9561型四声模仿声报警专用集成电路。该集成电路回收软封装情势，芯片尺寸为32.5mm×10mm。个中SEL1和SEL2是两个选声端，按图1接法发生模仿警笛声电信号；如将SEL1改接在VSS端，则发生模仿救护车电笛声信号；如将SEL1悬空、SEL2接VDD端，则发生模仿机枪声信号；如将SEL1、SEL2都悬空，则发生模仿消防车电笛声信号。建造时，读者也可按照大师兴趣选择其它3种声音中的一种。

　　VD1选用1N4004或2CP18型硅整流二极管；VD2宜选用赤色高亮度发光二极管；VD3用0.5W、5V硅稳压二极管。

　　C用CD11-10V型电解电容器。R1、R2均用RTX型碳膜电阻器，耗散功率别离取1/2W和1/8W。B用带浅显助声腔的HTD27A-1或FT-27型压电陶瓷片。XS为市售平凡交换电三孔插座。

　　三、建造与行使

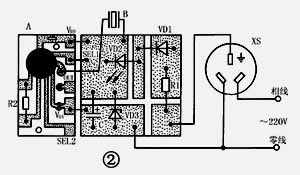

　　图2所示为该泄电报警插座的印制电路板接线图。印制电路板用刀刻法建造，现实尺寸约为34mm×34mm。除压电陶瓷片B和三孔插座XS外，别的电子元器件均插焊在廉价印板上。集成电路芯片用3根硬导线垂直插焊在电路板上。焊接时留意：电烙铁外壳必然要精采接地，以免交换感到电压击穿A内部CMOS集成电路！

　　泄电报警插座的组装有两种方案可供选择：一种要领是将报警电路板装入单独廉价的尺寸约为40mm×40mm×20mm的绝缘小盒内，盒面板别离为压电陶瓷片B、发光二极管VD2开出释音孔和发光孔，盒内电路板通过两根外引塑皮导线与三孔插座相接。其特点是插座和报警盒自成一体，组装和行使都较量利便、机动，不敷处是外面性较差。另一种要领是将三孔插座XS选择成市售多用长方形插座，拆除插座内三孔插销以外的别的两孔插销，开发出空间，供牢靠安装报警电路用。这时面板上已经无用的插头眼孔稍经加工，就奇妙地改革成了压电陶瓷片B的释音孔和发光二极管VD2的发光孔。其特点是报警电路与插座融为一体，外面与平凡插座别无两样，行使起来越发利便。

　　此泄电报警插座只要元器件质量担保，焊接无误，不消调试就能正常事变。为了检讨报警电路机能是否精采，可将220V交换电（留意安详！）引入三孔插座的中孔（大地线孔）和零线（地线）孔。假如报警电路发生声光信号，声名线路正常；假如无声也无光，声名报警线路有妨碍，应重点搜查元器件质量是否有担保，焊接是否有过错，直到有声、光信号为止。

　　行使时，按通例要领将报警插座接入220V市电电路。应出格留意电源线的相线（前方）、零线（地线）位置不行接反，不然起不到泄电告警浸染。其它，行使平凡二芯插头的家用电器，应换用与泄电报警插座相配的三爪插头，并将家用电器的金属外壳通过塑皮导线接插头内的大地线（非220V市电零线）端即成。
