内容包括： 电源的制作， 打火器的制作 初级 次级 绕法 谐振电容的制作 调谐过程 等等等等的东东。。。。。
下面开始一一讲述
接好后：
谐振电容的制作： 先找一个 比较薄的塑料档案袋
在 弄一卷 铝箔胶带
然后用剪子把档案袋 剪成条状 薄膜的大小会在后面说
再剪 差不多长的铝箔 粘上面（我把那么宽的铝箔 剪成两半来用）
薄膜的大小要 比剪下来的铝箔 大 至少比铝箔宽lcm
在剪一条 等大的薄膜 放上面 然后卷起来 坛里人都喜欢 吧两面都封住 然后卷 这样卷出来的电容 容量 比不卷要少 其实贴一面 就够了 这样 容量不变
哈哈 2nf
做了个更大的 5nf
下一步 初级和打火器的制作：

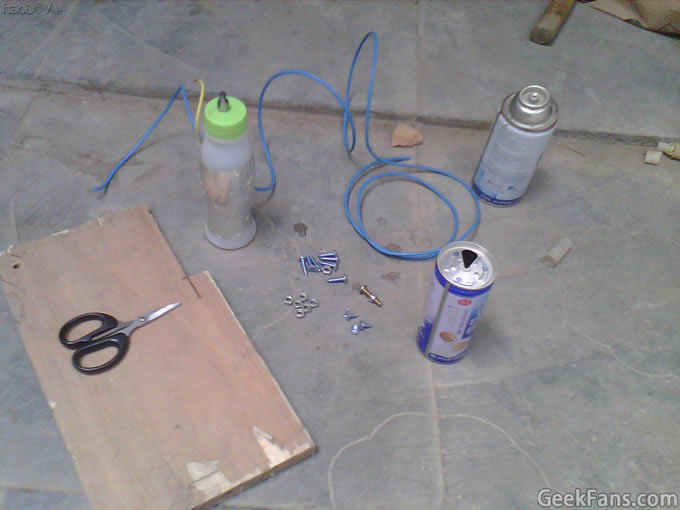

首先准备材料 ： 一快木板 露露瓶（做导线） 长短不一的螺丝（ 直接往木板上拧的那种 ） 若干螺母（ 比螺丝稍大 正好滑到螺丝上） 一个每日活菌瓶（ 图片中的做成了莱顿瓶 由于击穿了 拆掉做别的吧） 粗导线 工具

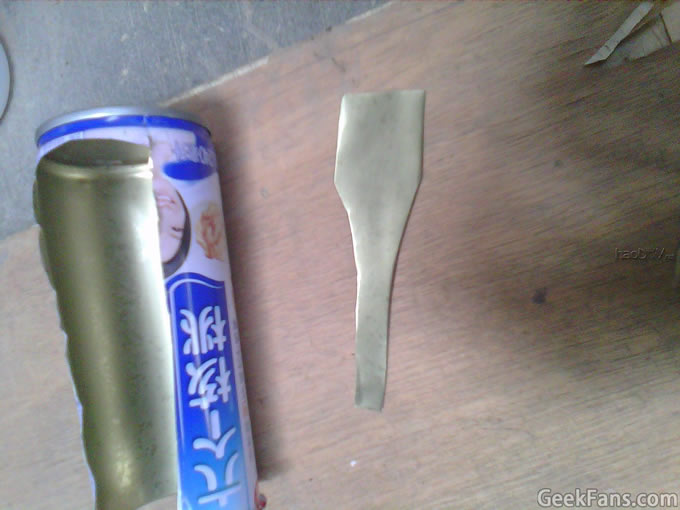

首先 剪一个露露瓶 如图所示

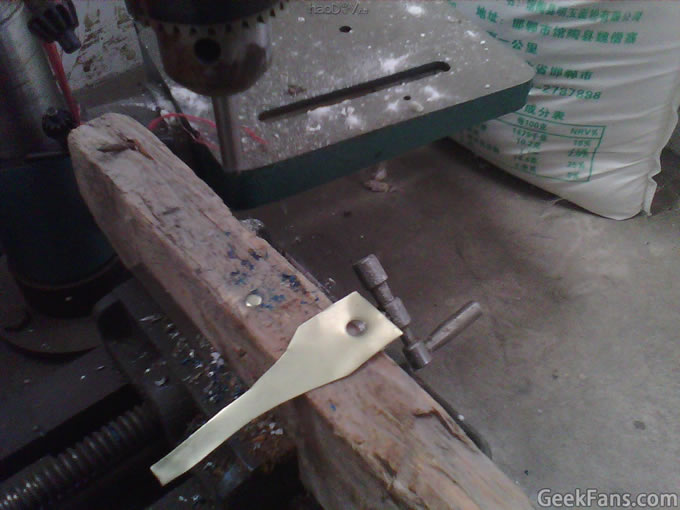

在上面打个孔

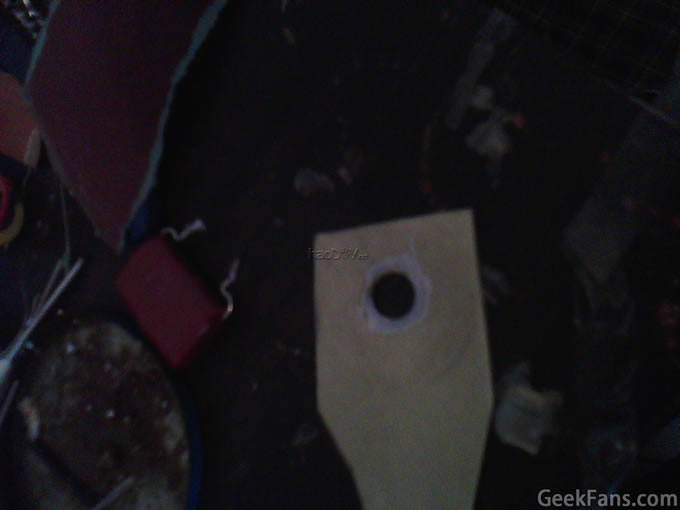

把孔周围打磨一下

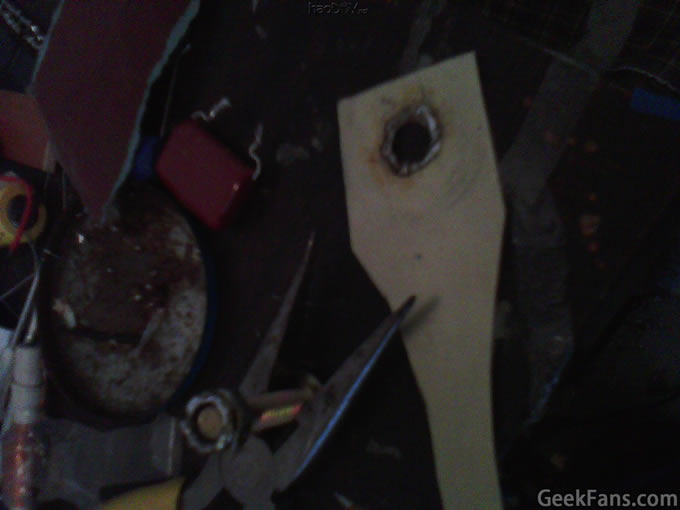

用烙铁镀上焊锡

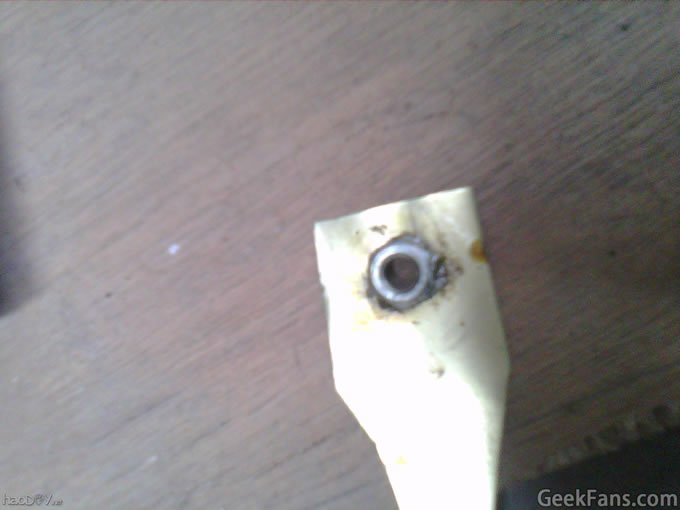

把螺母也镀上锡 焊到孔上面

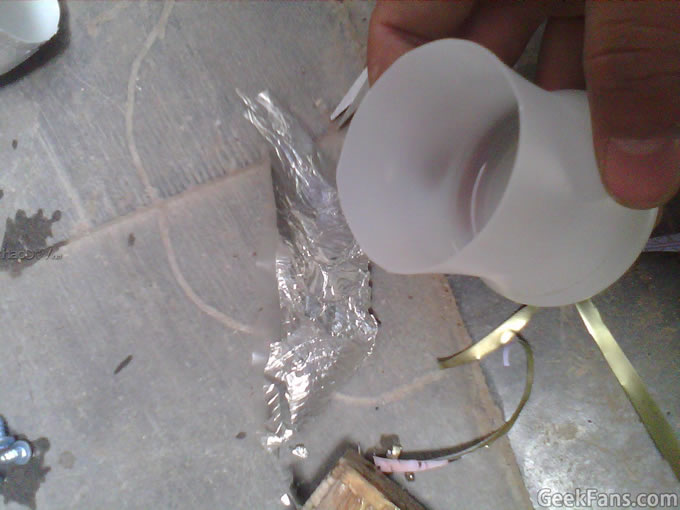

在吧塑料瓶剪下来

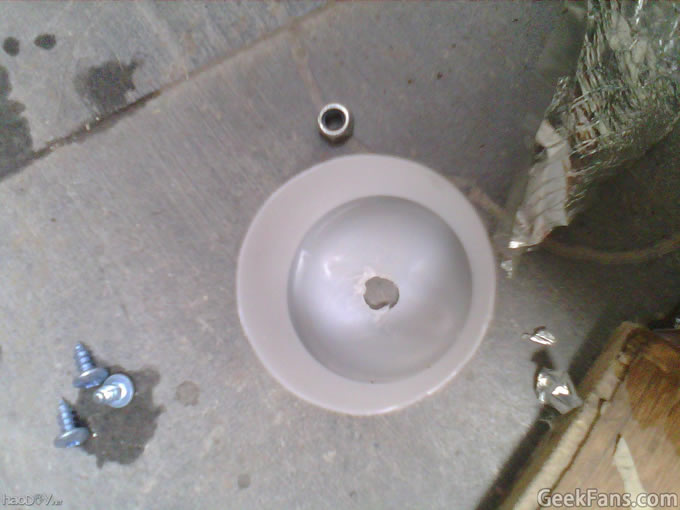

用剪子桶一个孔 大小以正好塞住螺母为宜
绕上7 ，8圈 用胶布粘好
把刚才焊上螺母的铁片 和上图的那个东西放到一块
、 宁上螺丝
 在把一个螺丝和螺母套一块
拧到这里
 这个螺丝 就是接地 再剪两个铁片 用同样的方法焊上螺母 （ 要有配对的螺丝 ）
然后拧到木板上 同样拧到木板上的螺丝也套上螺母 在 把初级线圈的两根线 拧上去
这一块就做好了 开始绕次级 剪一节 pvc管 在上面绕线圈 漆包线直径自己看着办 我用的是 0.13mm的 线圈绕向 要和前面的初级一样
我有绕线机 不怕不怕啦
我绕啦700多圈 图里有 绕好后 用胶布把线圈全部封住 找个瓶盖 拧上螺丝 要有螺母 跟前面 做的初级 里面的螺母 配套
线圈的一端固定到螺丝上

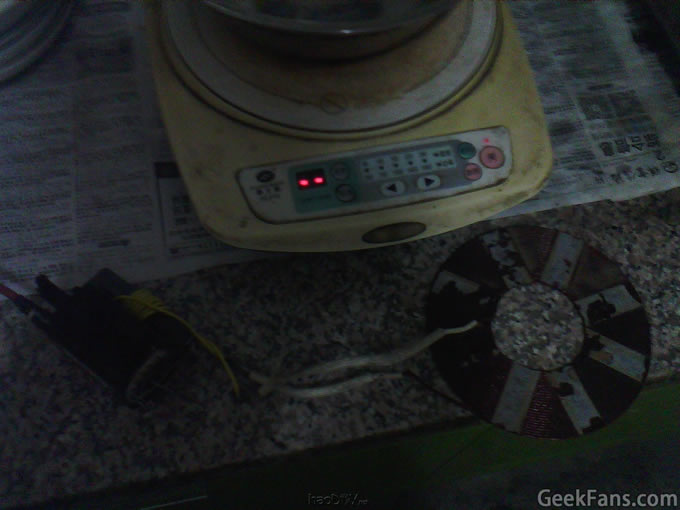

另一端 再用另一个瓶盖 拧上螺丝 吧线圈的另一端也固定到上面 现在 所有的零件都做好了 开始组装 电磁炉线圈 要与 电磁炉错开一点 并放上一盆水
喷弧效果
视频： 手机扯淡 拍不清 拉弧时本来是有十几条 细电弧的 结果拍成了一条 还是用的那个抽筋的电磁炉 由于电容的大小 会影响 电弧长度 所以我做了好几个大小不一的电容 来串串并并 调试 (责任编辑：admin) |
