【我是男人】教你绕制高压包

时间:2017-07-04 21:35来源:本站 作者:haodiy 点击:
今天我来教大家如何绕制高压包此高压包 具有以下特点 1 体积小 2 功率大 3 耐高压 4不易击穿 下面我来教大家如何制作 首先绕次级你需要以下东西 剪子一种耐高压



                今天我来教大家如何绕制高压包  此高压包 具有以下特点
     1 体积小 2 功率大 3 耐高压 4不易击穿

              下面我来教大家如何制作
           首先绕次级  你需要以下东西
     剪子  一种耐高压的薄膜(我用的是塑料档案袋 耐压至少10kv


【我是男人】教你绕制高压包

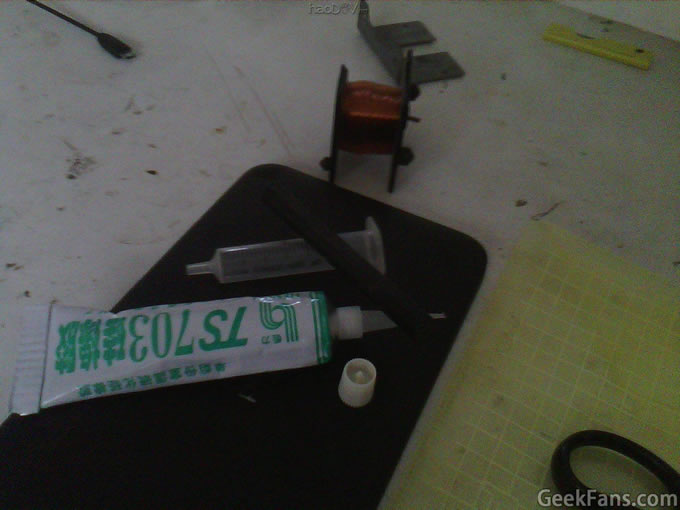

     703 硅橡胶   5ml的针管筒(做次级的骨架 ,你们根据磁芯的大小 来选择骨架的粗细) 以及绕次级所需的漆包线 我用的是0.13mm的 )  磁棒(由于 我绕制的高压包属于 脉冲变压器 所以用磁棒)
、

【我是男人】教你绕制高压包

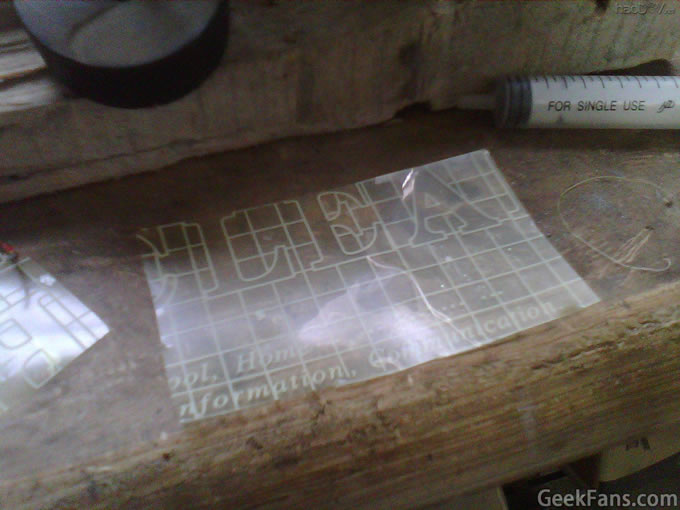

        首先 把档案袋剪开


【我是男人】教你绕制高压包

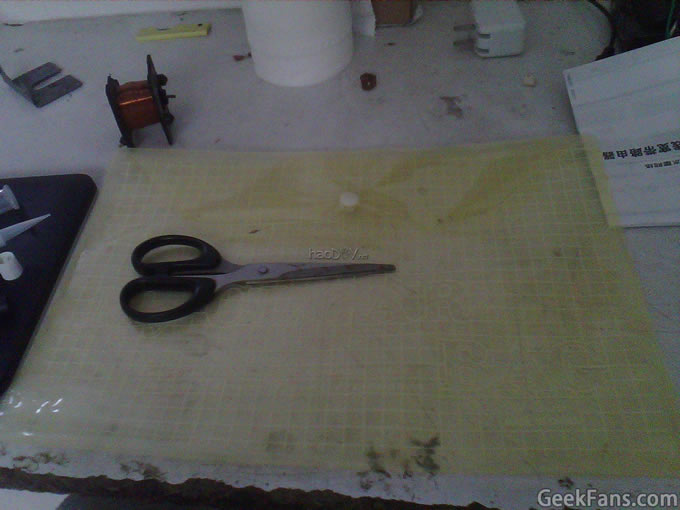

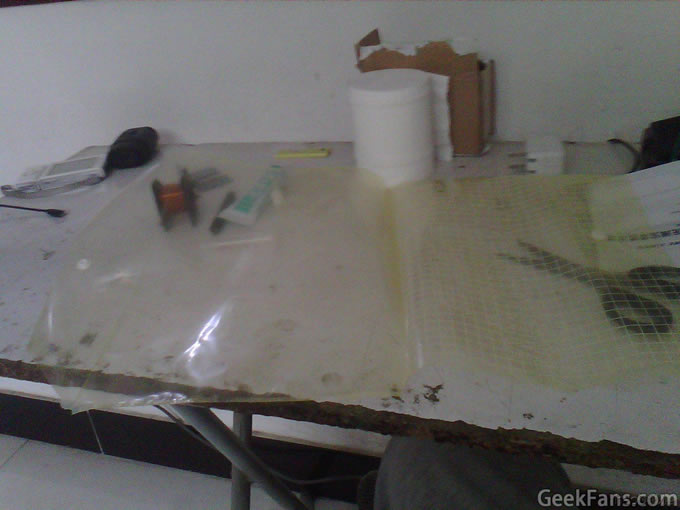

        然后剪成条状  宽度为针管的长


【我是男人】教你绕制高压包


          剪好后  开始绕制高压包    先固定好骨架  再把次级的一头固定好


【我是男人】教你绕制高压包

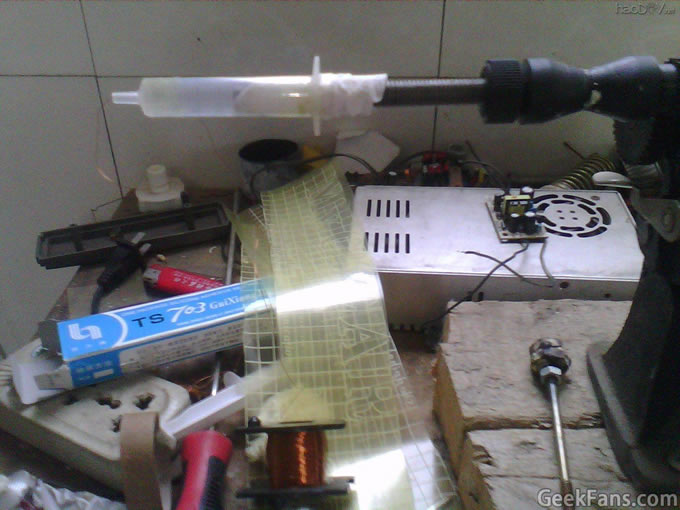

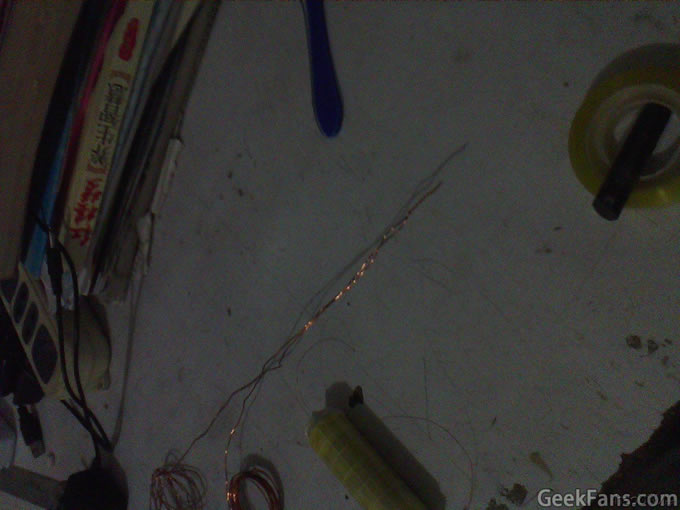

          然后 固定漆包线卷   我用针筒把漆包线卷串起来 固定在拉裤裆~ 好邪恶

【我是男人】教你绕制高压包




【我是男人】教你绕制高压包

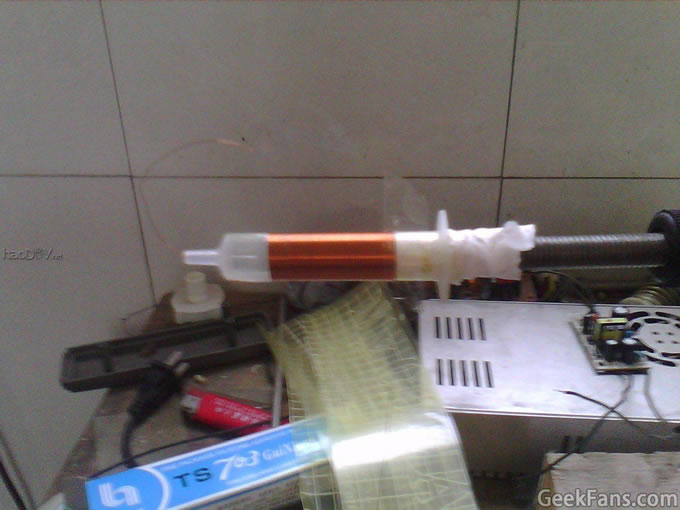

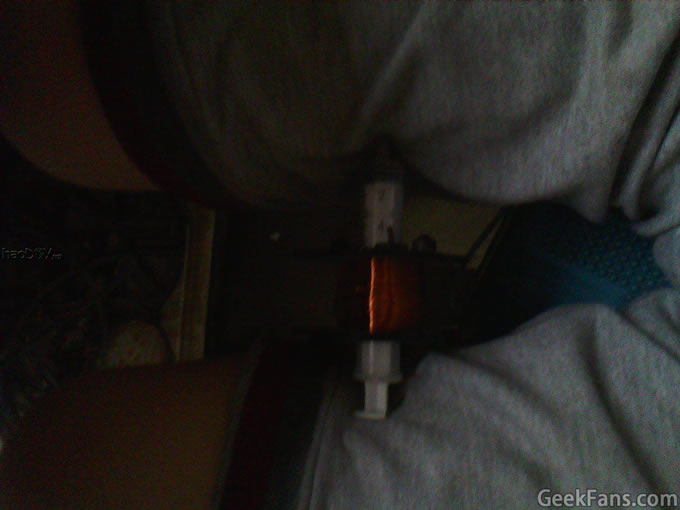

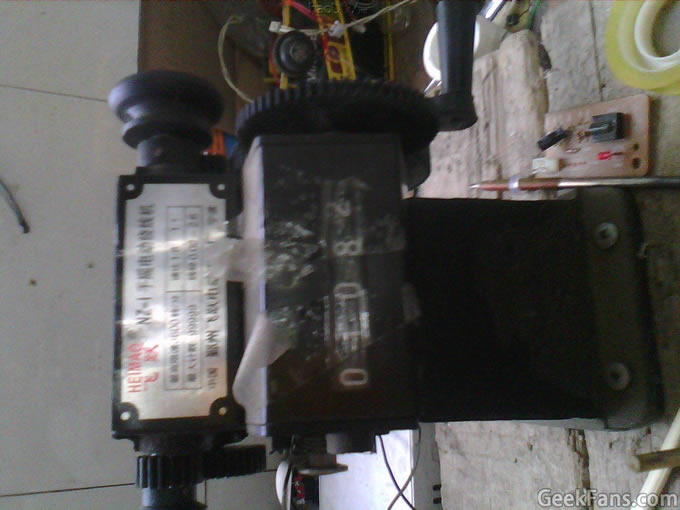

           然后 开绕线圈 注意 骨架边缘要留一定的空隙 不饶线 这样可以增加高压包的
   耐高压强度


【我是男人】教你绕制高压包

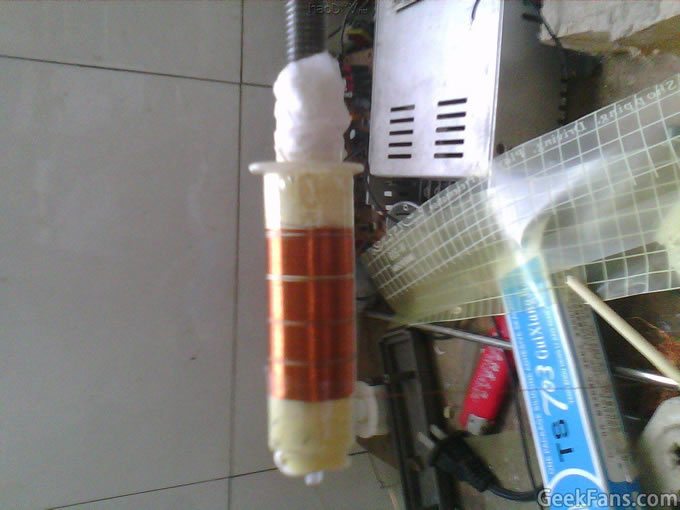

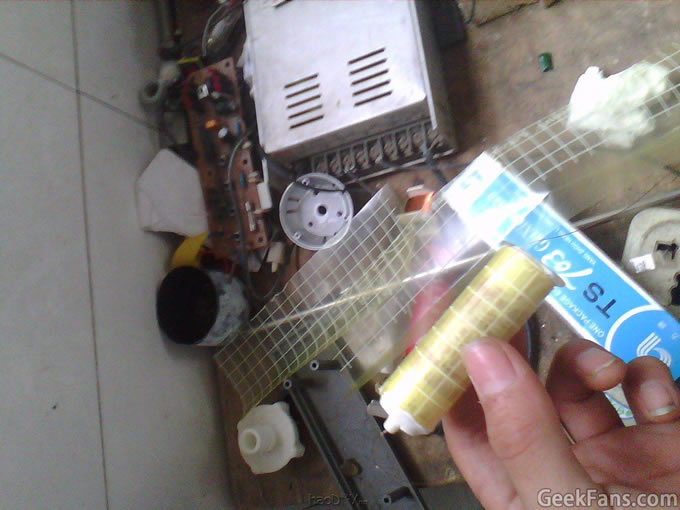

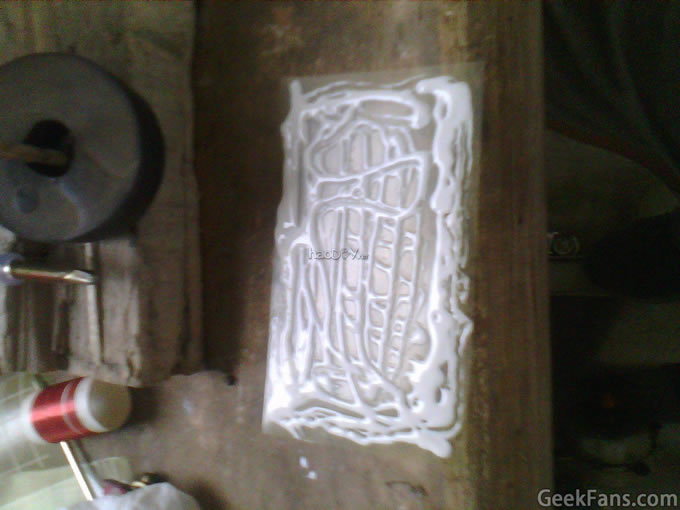

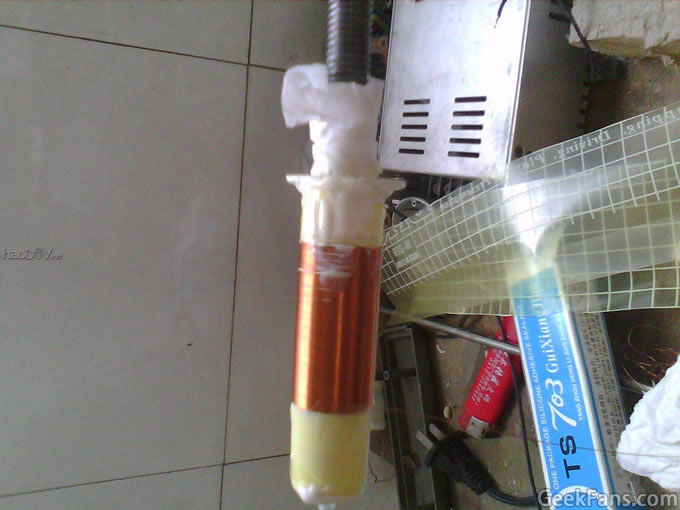

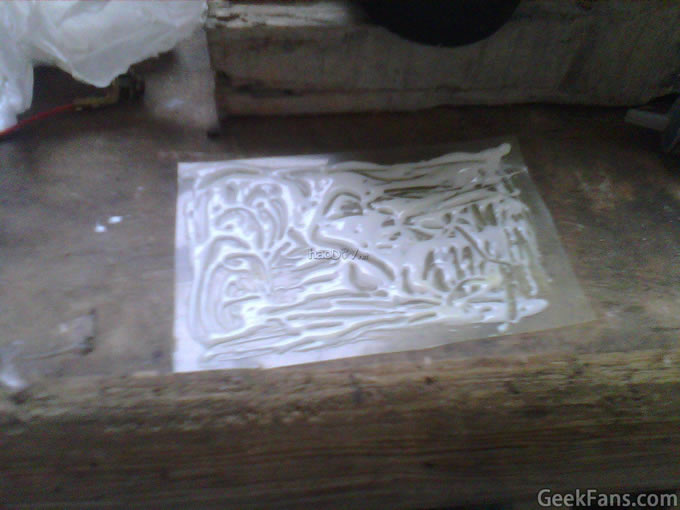

           绕好 后(我一层绕啦170圈 )剪一段薄膜  涂上703硅橡胶


【我是男人】教你绕制高压包


        然后捆到线圈上 可以用胶布进行临时固定


【我是男人】教你绕制高压包


         然后一直重复


【我是男人】教你绕制高压包




【我是男人】教你绕制高压包

【我是男人】教你绕制高压包
            【我是男人】教你绕制高压包
           最后绕到你想要的匝数  注意: 在捆薄膜时 如果从两边挤出来硅橡胶
      不要扔掉 因为这些胶 是高压包耐高压的关键
        【我是男人】教你绕制高压包
    然后 包装好
、     【我是男人】教你绕制高压包
    然后在两边的截面上 涂满硅胶 (由于硅像胶固化时间长 比较有流动性 所以可以
   先涂一边 然后立起来 等这边干后 再涂另一边)

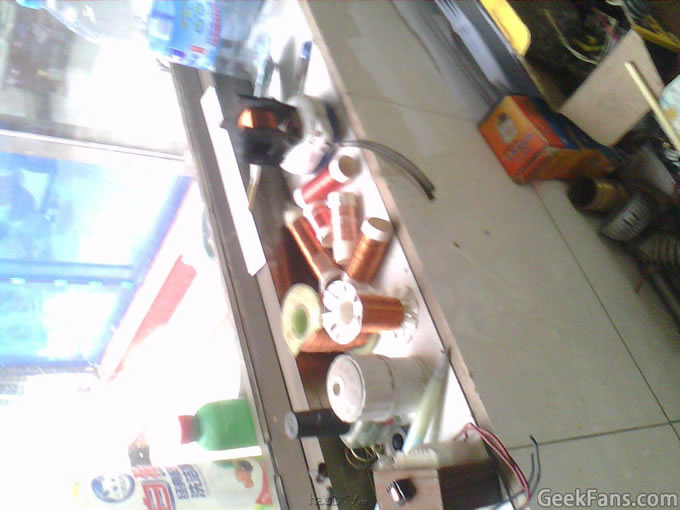

         秀秀我种类繁多的漆包线  还有一大堆在另一间屋子里搁着
         【我是男人】教你绕制高压包
     等做好次级后 开始绕初级 (如果是想做zvs啥啥的推高压包的话 就略去这一步
   直接套上磁芯 绕初级就行啦)

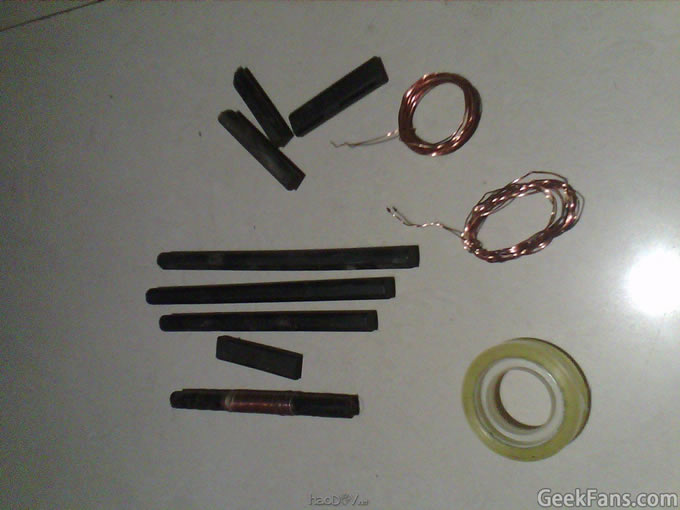

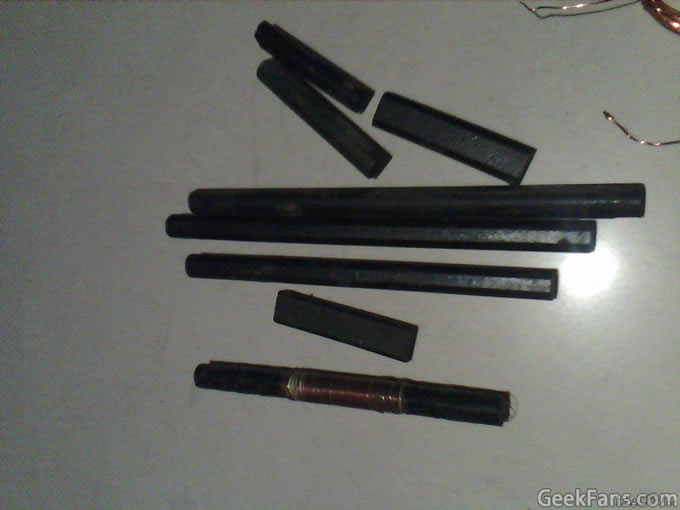

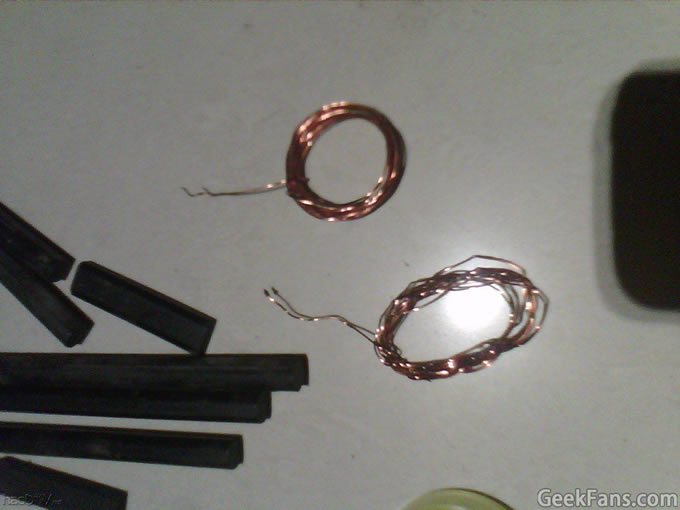

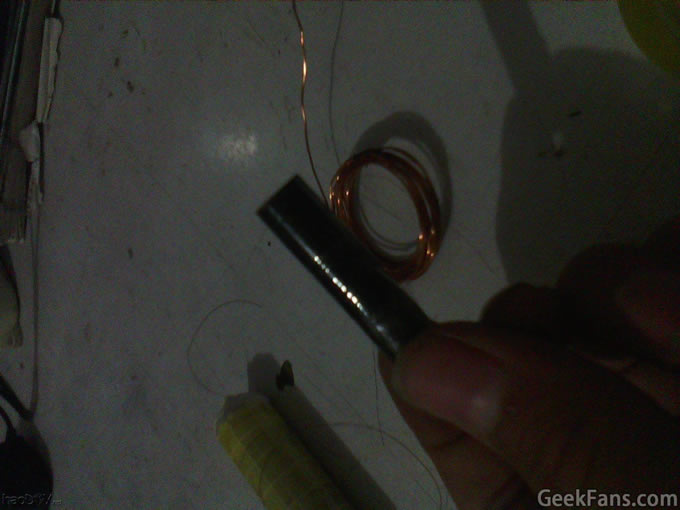

       先选 个合适的磁棒  (这些磁棒都是从我老家翻出来的  都是那种老式的
大收音机 里的  我爸 曾经搞这个 拆过很多 最后都丢在老家) 然后弄两卷一样粗的漆包线
  要粗的 我的差不多是0.7 0.6   和胶布  小刀
       【我是男人】教你绕制高压包
        【我是男人】教你绕制高压包


       【我是男人】教你绕制高压包
     然后在磁棒上缠满胶布 做好绝缘
    【我是男人】教你绕制高压包
       然后把两卷的漆包线的一头的漆皮都刮掉 绕在一起
    【我是男人】教你绕制高压包
      然后双线并绕  注意:初级绕线方向与次级相同 如果绕反拉  就会不好好工作
     【我是男人】教你绕制高压包

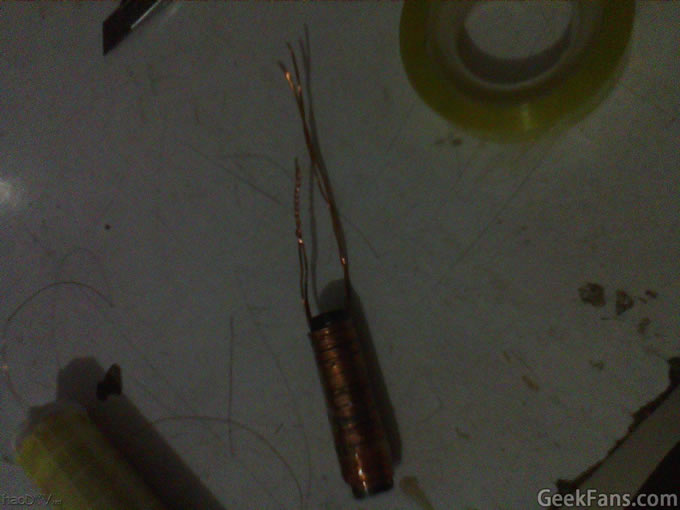

      然后把另一头的漆包线的皮刮掉 绕在一起 并插进 次级骨架里就大功告成啦
    【我是男人】教你绕制高压包
