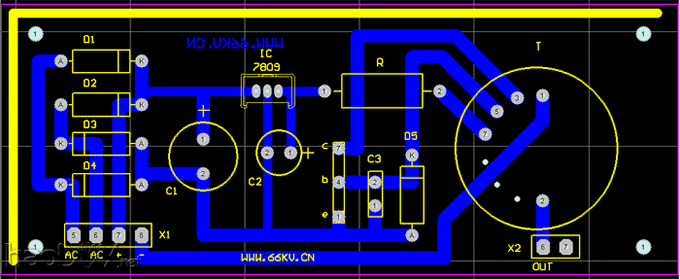

1、画PCB板图



制作高压产生发生器电路手工制作过程图解



2、由PCB板图打印热转印纸(下图为打印好的热转印纸)


制作高压产生发生器电路手工制作过程图解

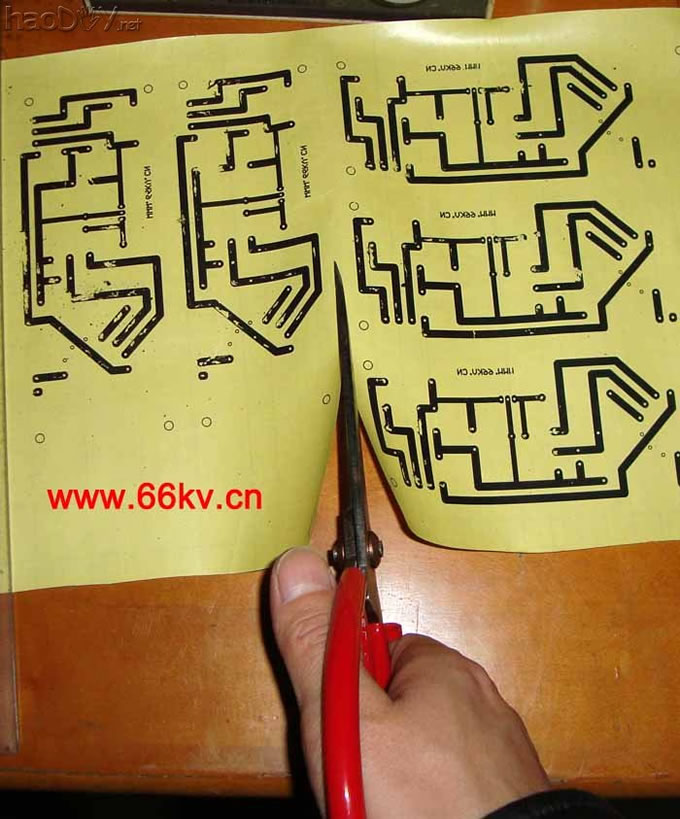

3、裁开


制作高压产生发生器电路手工制作过程图解

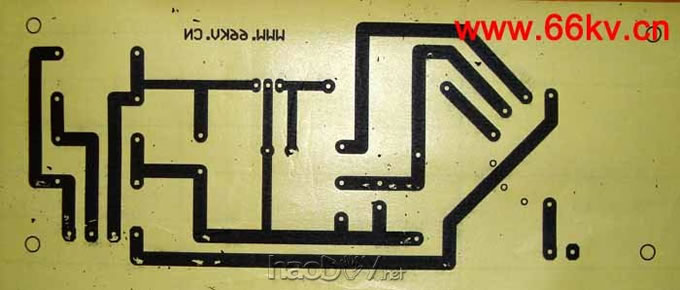

4、底层


制作高压产生发生器电路手工制作过程图解

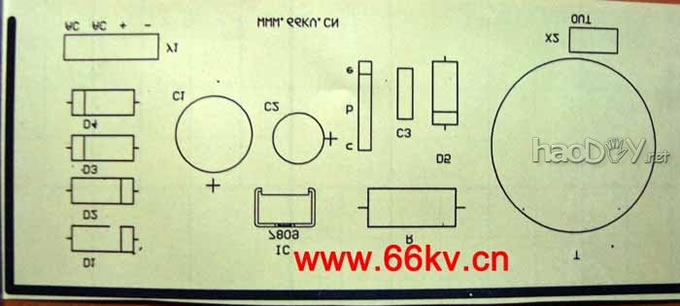

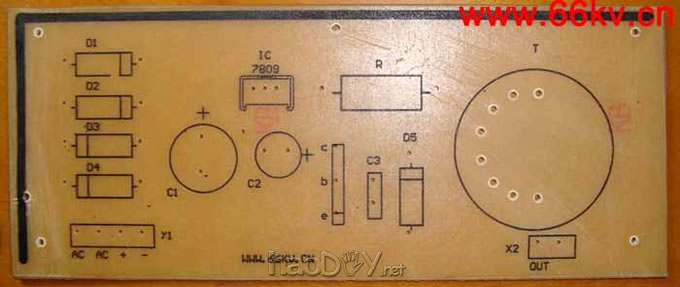

5、丝印层


制作高压产生发生器电路手工制作过程图解

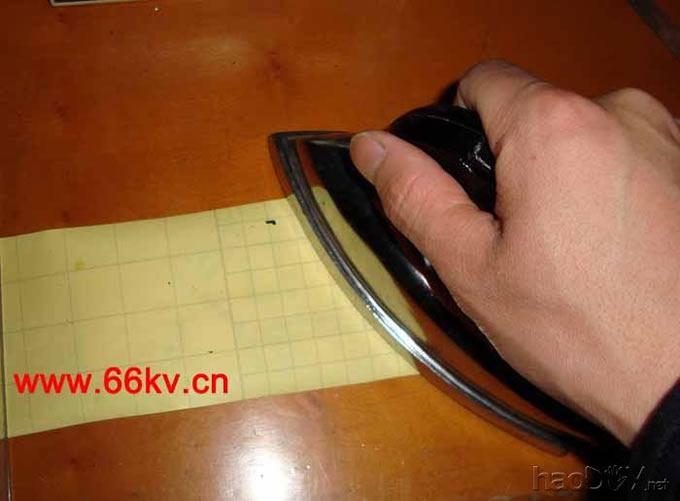

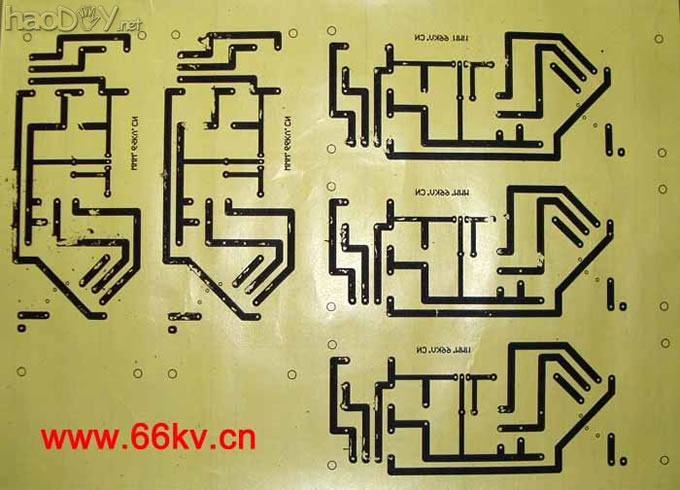

6、热转印


制作高压产生发生器电路手工制作过程图解

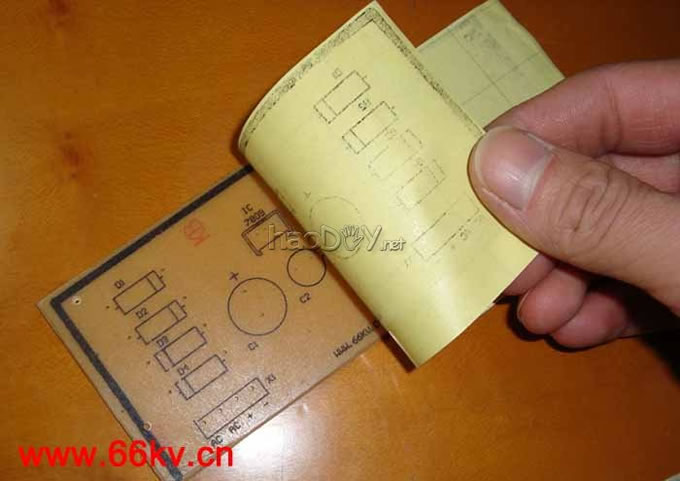

7、揭开热转印纸


制作高压产生发生器电路手工制作过程图解



8、转印后的结果(丝印层)


制作高压产生发生器电路手工制作过程图解

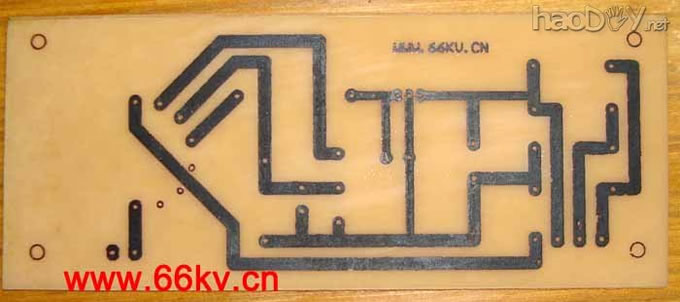

9、转印后的结果(底层)


制作高压产生发生器电路手工制作过程图解

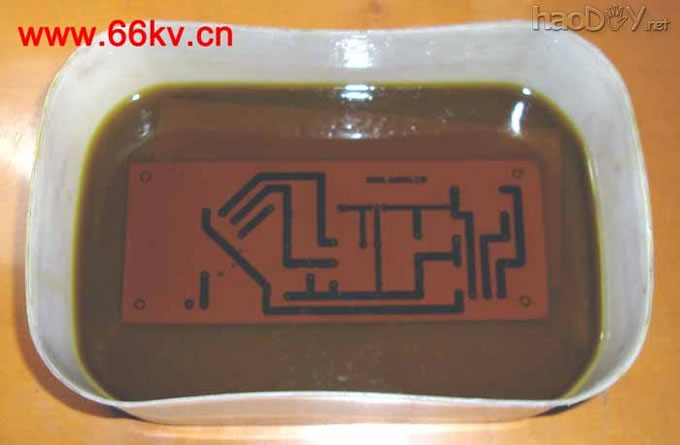

10、腐化


制作高压产生发生器电路手工制作过程图解

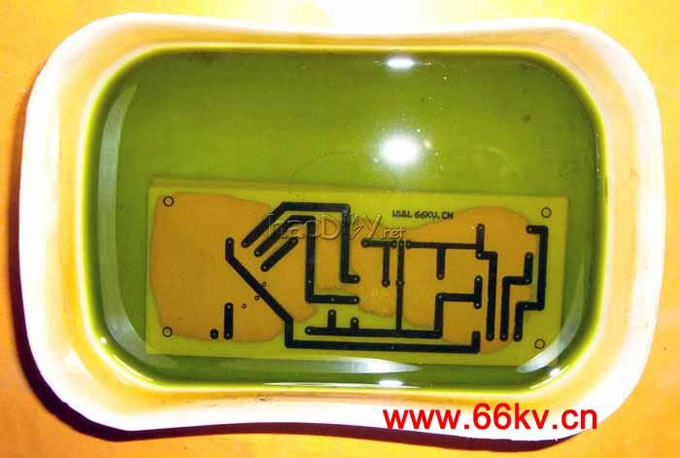

11、腐化中

制作高压产生发生器电路手工制作过程图解

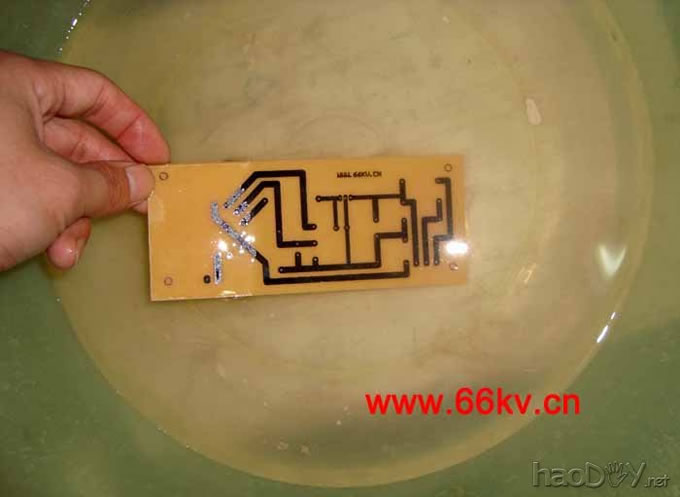

12、冲洗


制作高压产生发生器电路手工制作过程图解

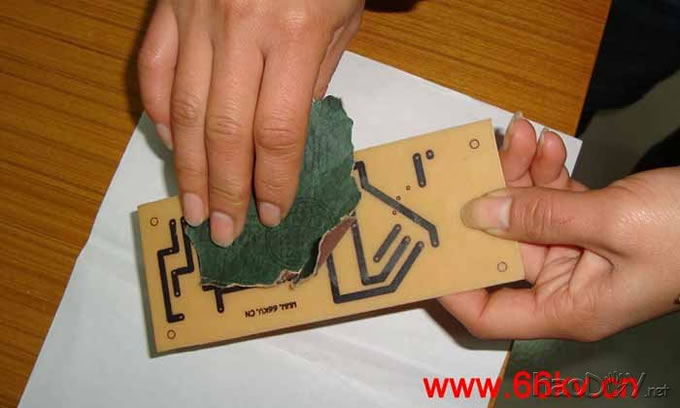

13、打磨掉油墨


制作高压产生发生器电路手工制作过程图解



14、比拟


制作高压产生发生器电路手工制作过程图解

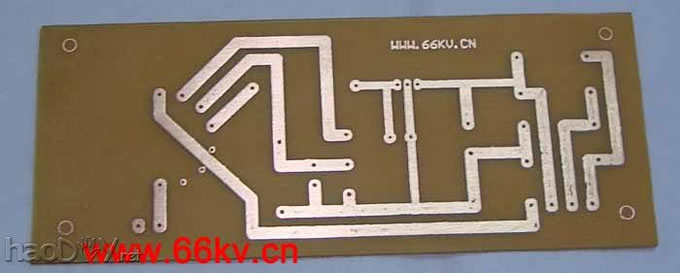

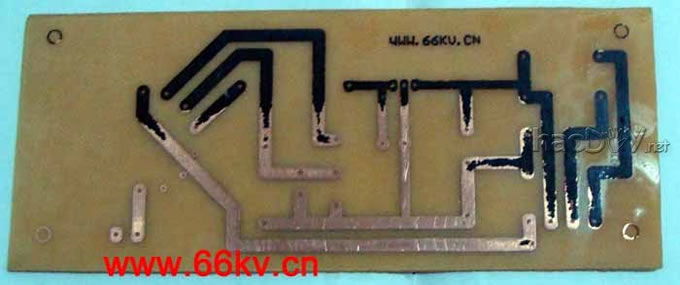

15、打磨后的结果


制作高压产生发生器电路手工制作过程图解



16、筹备转孔


制作高压产生发生器电路手工制作过程图解

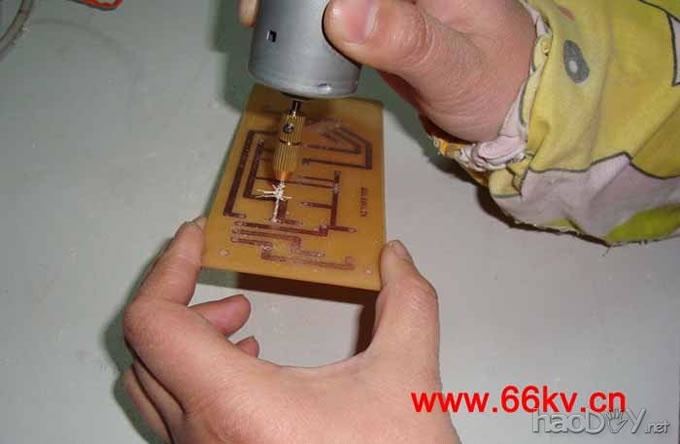

17、转孔


制作高压产生发生器电路手工制作过程图解

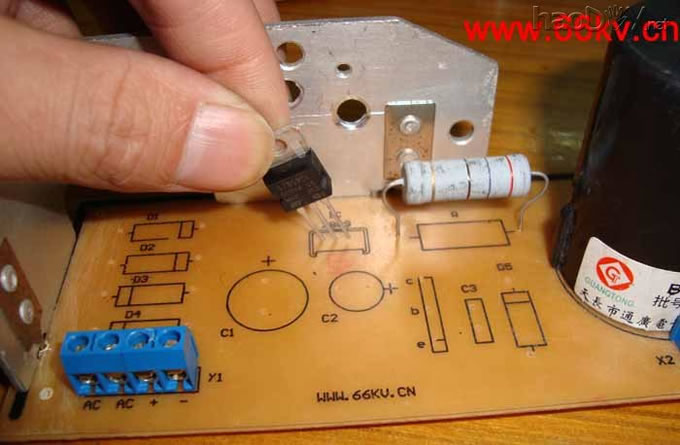

18、插元件


制作高压产生发生器电路手工制作过程图解

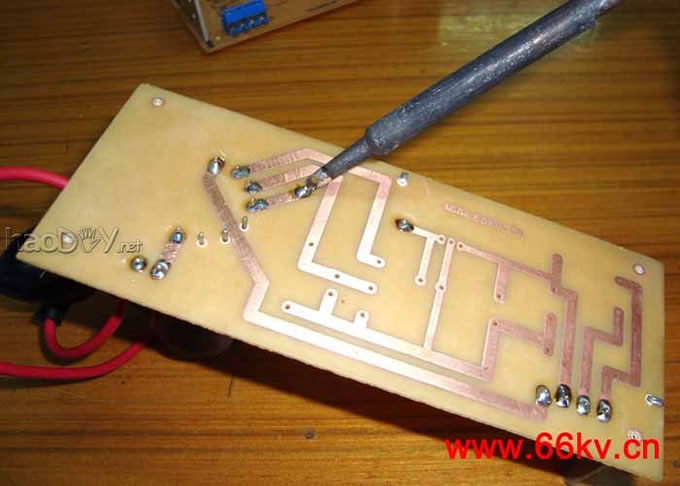

19、焊接


制作高压产生发生器电路手工制作过程图解




制作高压产生发生器电路手工制作过程图解
