电容电感表diy制作，精度还很好 附电线路图纸(9)

时间:2013-02-13 13:36来源:http://www.crystalradio.cn 作者:xjw01 点击: 次
这个背板被弹簧拉住，里面存放测试笔，这样整机就没有任何凸出物了，测试笔也不容易丢失。 背板安装好后先把机箱上盖扣上，如果小门开闭正常就用502胶水滴一点点把两边的遮板固定在机箱下部，注意不要流到其它地方

电容电感表diy制作，精度还很好 附电线路图纸
电容电感表diy制作，精度还很好 附电线路图纸
电容电感表diy制作，精度还很好 附电线路图纸

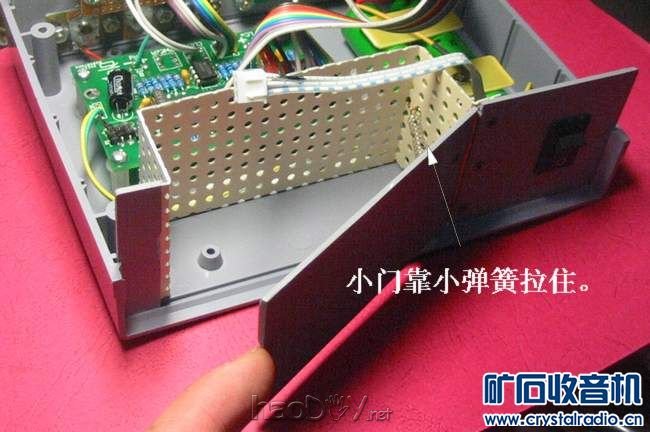

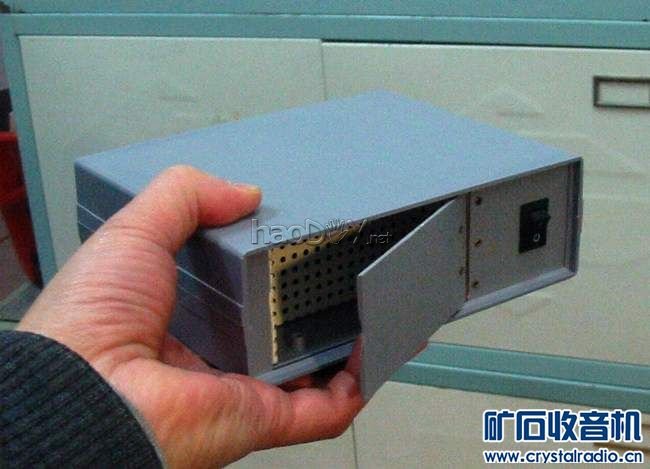

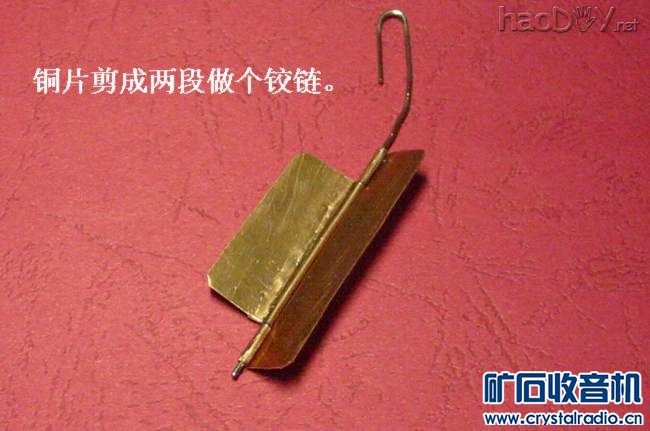

　　这个背板被弹簧拉住，里面存放测试笔，这样整机就没有任何凸出物了，测试笔也不容易丢失。

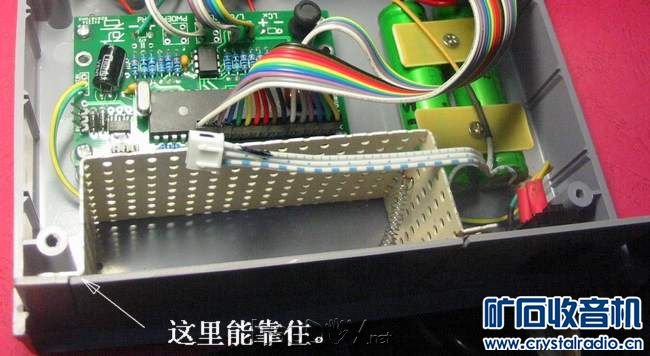

　　背板安装好后先把机箱上盖扣上，如果小门开闭正常就用502胶水滴一点点把两边的遮板固定在机箱下部，注意不要流到其它地方。
电容电感表diy制作，精度还很好 附电线路图纸
电容电感表diy制作，精度还很好 附电线路图纸

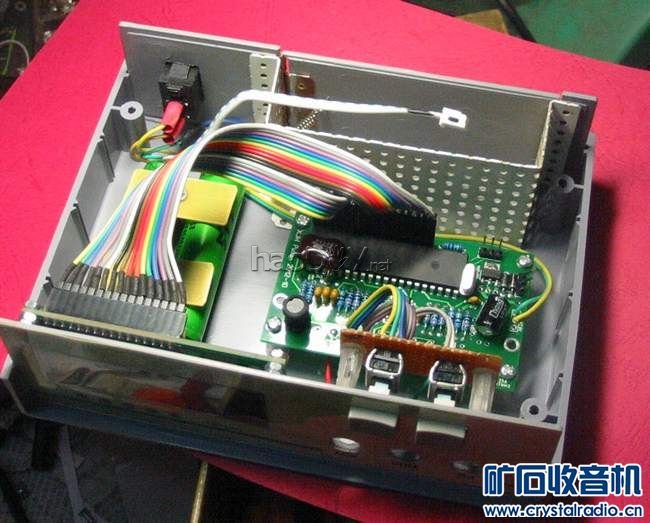

全部安装好的内部
电容电感表diy制作，精度还很好 附电线路图纸

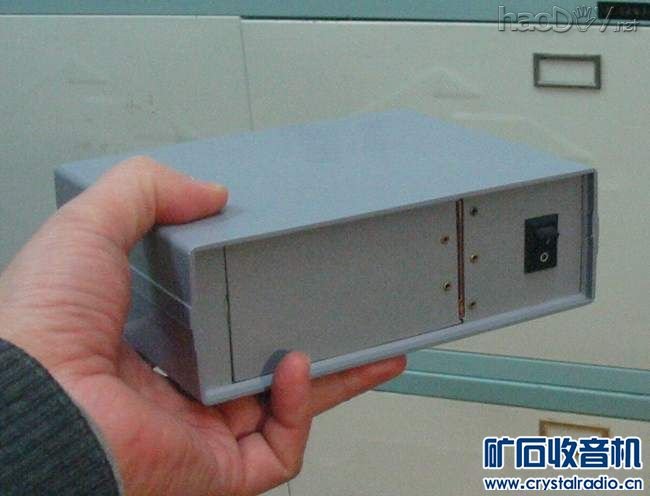

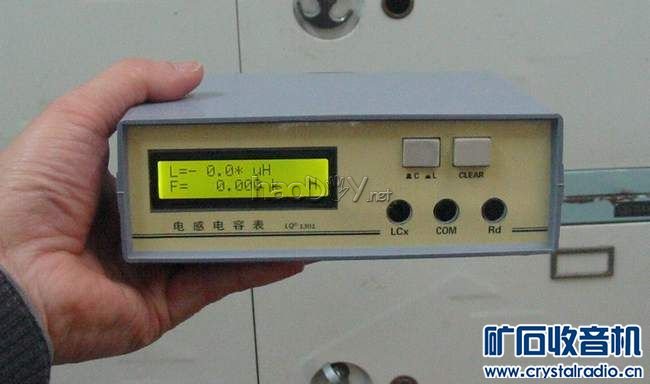

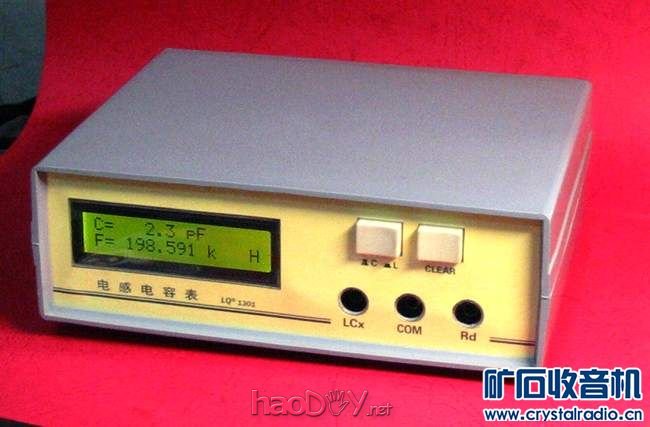

完成后的
电容电感表diy制作，精度还很好 附电线路图纸
电容电感表diy制作，精度还很好 附电线路图纸
电容电感表diy制作，精度还很好 附电线路图纸
电容电感表diy制作，精度还很好 附电线路图纸

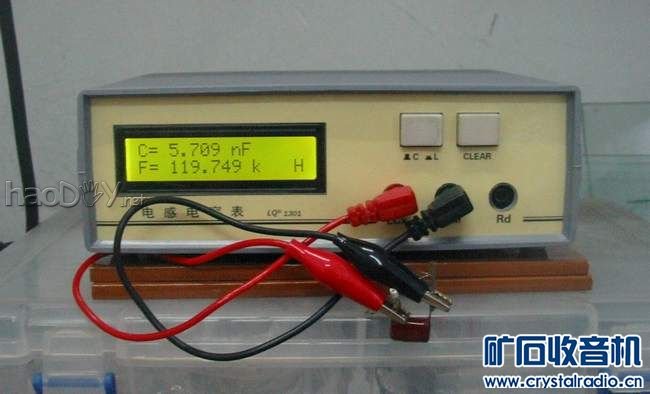

用原来的表笔简短了焊上一个鳄鱼夹子就很好用了，由于使用了锂电池没有电源线的拖累，测试笔可以短些，用完就藏背后附件盒。
电容电感表diy制作，精度还很好 附电线路图纸


电容电感表diy制作，精度还很好 附电线路图纸
