【参赛】简单的电烙铁调温插座

时间:2017-05-26 22:28来源:www.crystalradio.cn 作者:12X7 点击: 次

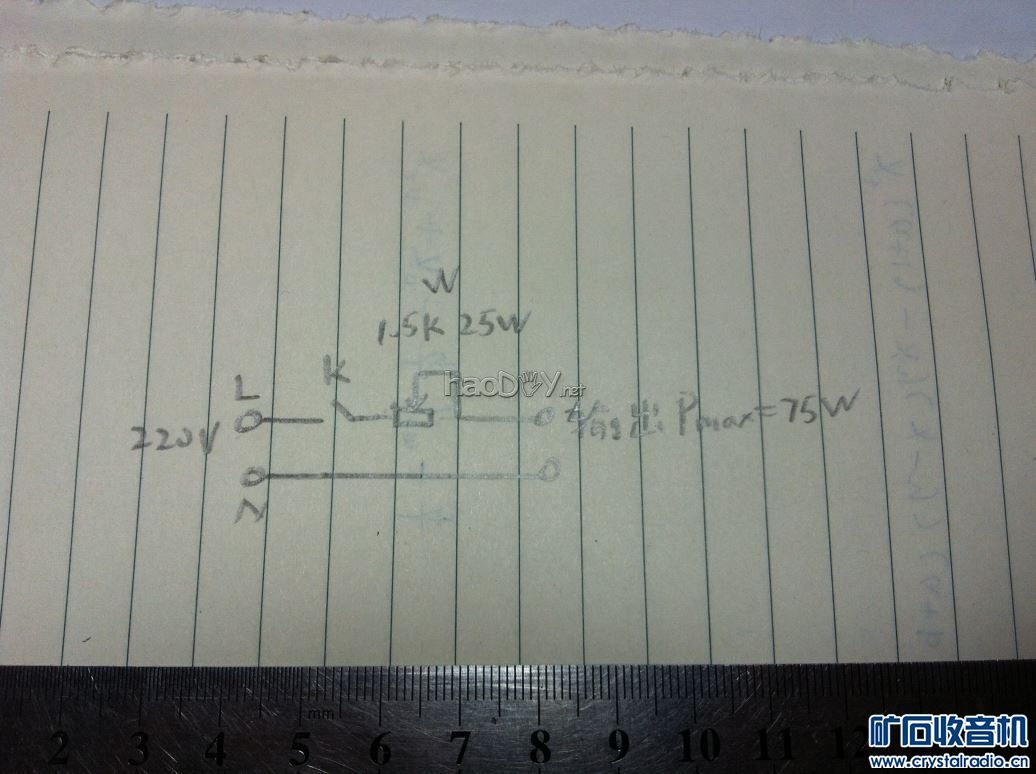

该电烙铁调温插座很简单，仅仅使用了4个元件：开关，两孔插座，品字形电源插，25W1.5K大功率电位器，可以装在一个小塑料盒内。经计算，可以配套使用75W以下的电烙铁，调温效果明显。唯一缺点就是长时间使用时电位器发热严重，应该在机壳开散热口，有条件的话
该电烙铁调温插座很简单，仅仅使用了4个元件：开关，两孔插座，品字形电源插，25W1.5K大功率电位器，可以装在一个小塑料盒内。经计算，可以配套使用75W以下的电烙铁，调温效果明显。唯一缺点就是长时间使用时电位器发热严重，应该在机壳开散热口，有条件的话可以加装风扇散热，避免长时间使用电位器发热使机壳熔化。

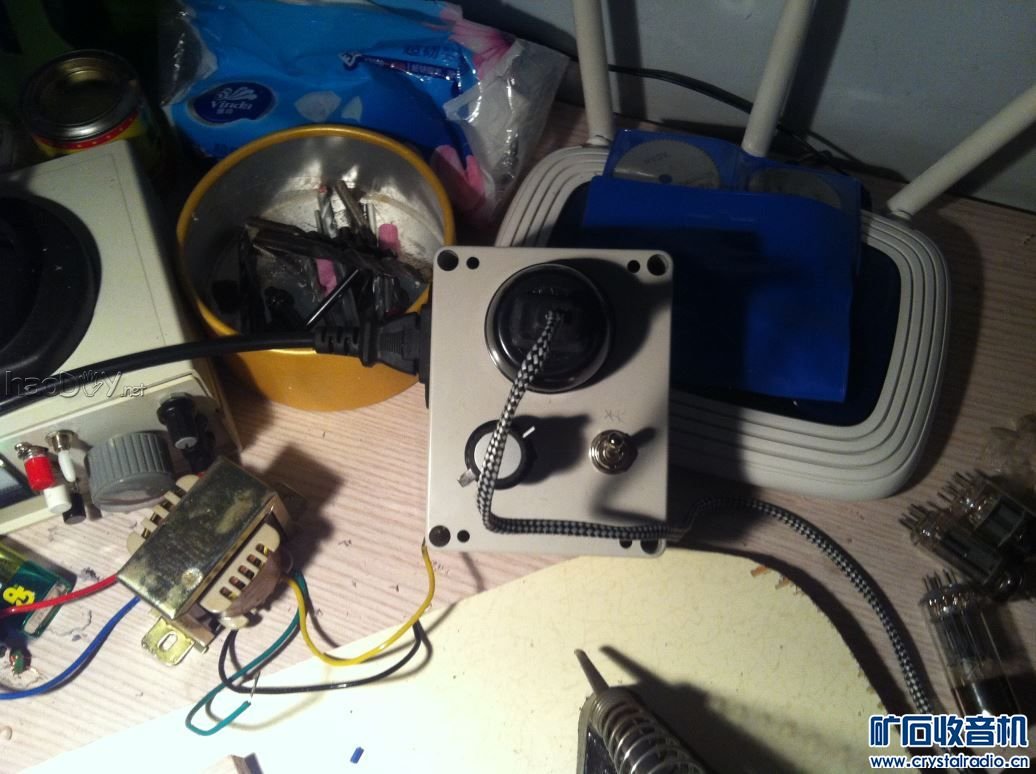

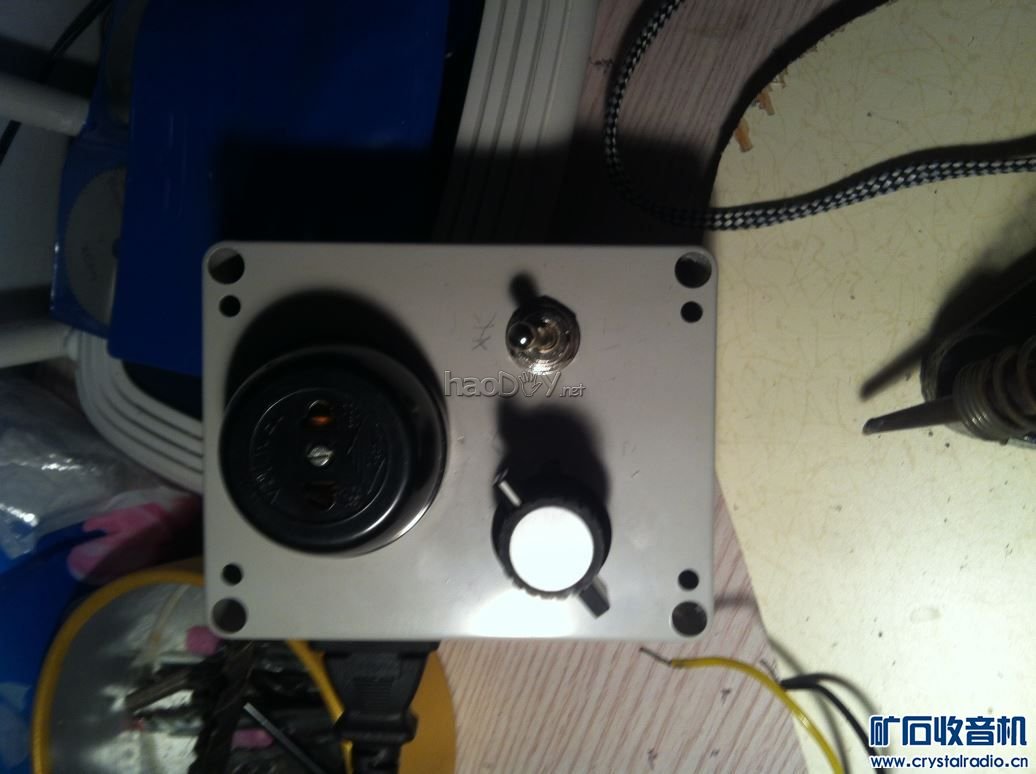

完成图：

【参赛】简单的电烙铁调温插座

【参赛】简单的电烙铁调温插座

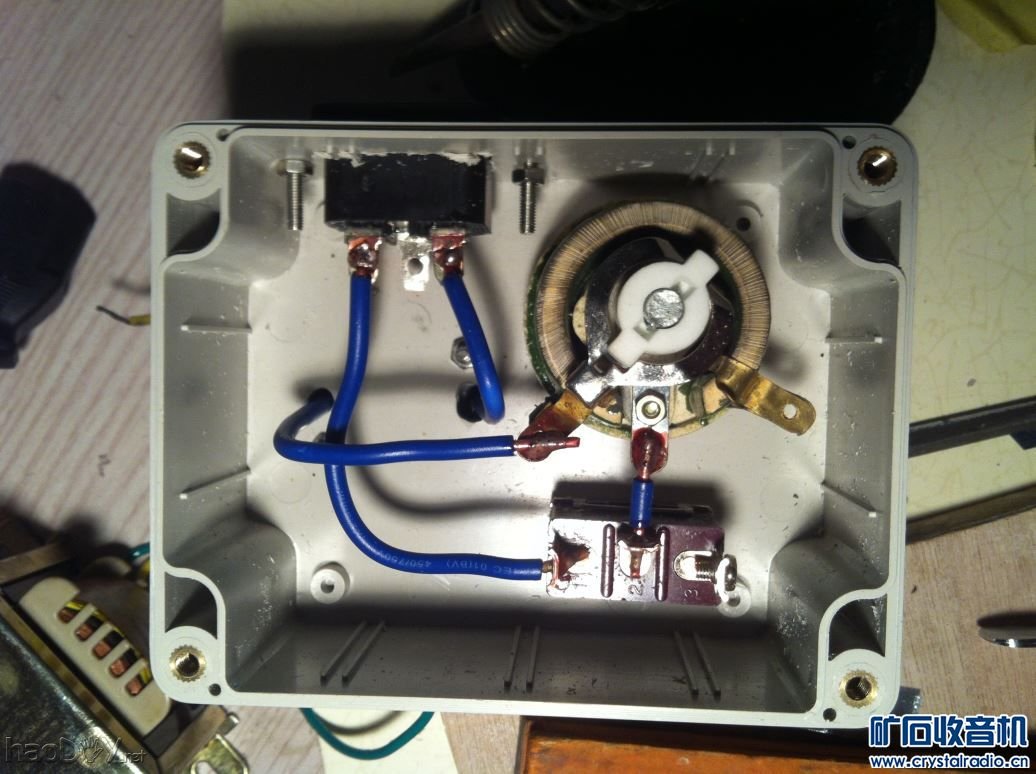

内部图：

【参赛】简单的电烙铁调温插座

lq19512003 发表于 2016-2-18 09:18 【参赛】简单的电烙铁调温插座
请发电路图

【参赛】简单的电烙铁调温插座
