 最近学校要搞电子制作，其中就是要求小学生会用电烙铁，之前学校也买了不少电烙铁，但学生在操作中出现一些问题，其一，烙铁头容易烫到电源线。其二，学生的皮肤容易被烙铁头和焊锡烫伤。为了解决这两个问题，我也查阅了一些资料，看了大家热衷的白光烙铁，于是先自己摸索制作，最后，我制作了12支白光电烙铁给学生用，解决了以上的两个问题，闲话不说，上图。

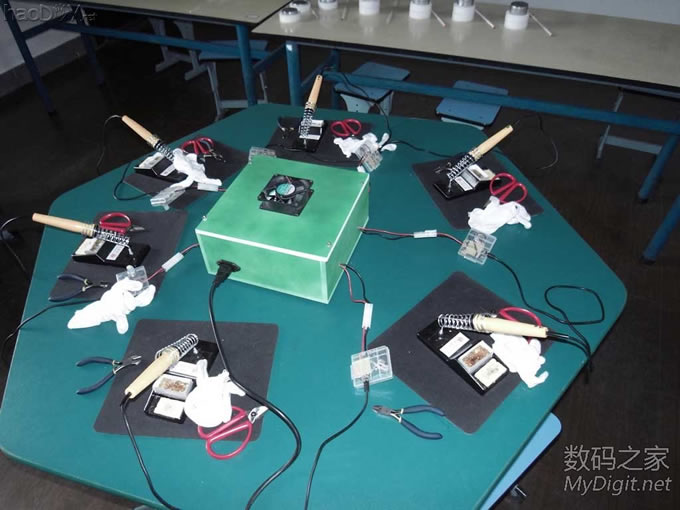

六角的桌子，一张桌子可以坐六个人，黑色的垫子是鼠标垫子的反过来的，看懂了吗？

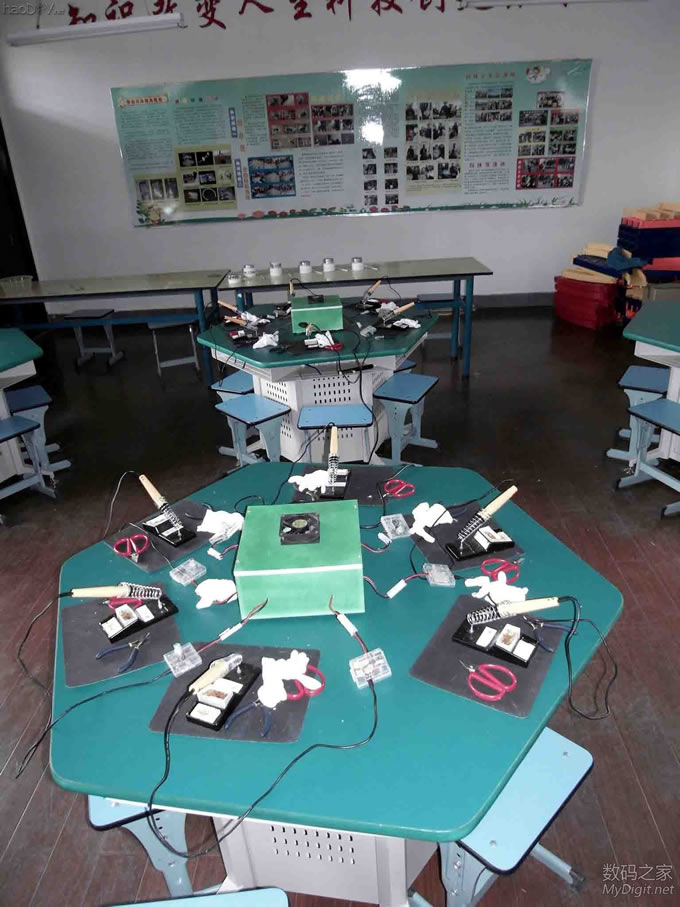

一共用了两张桌子，12支电烙铁完工，从采购到制作一共用了10天，双休日都用上了，哈哈，全部都是闪闪发亮的白光。

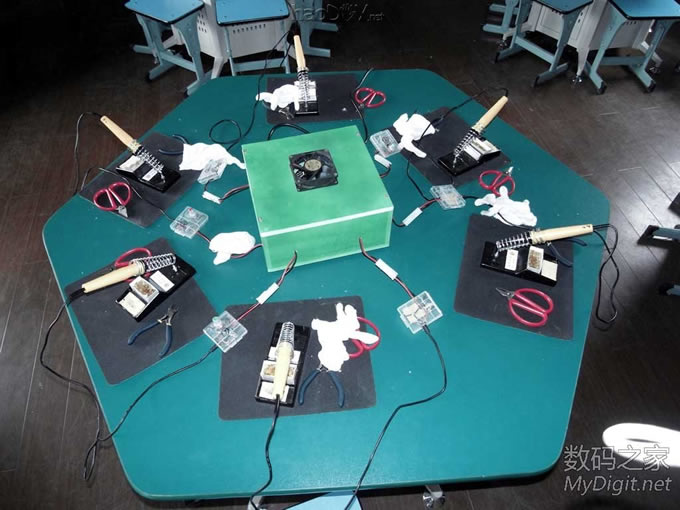

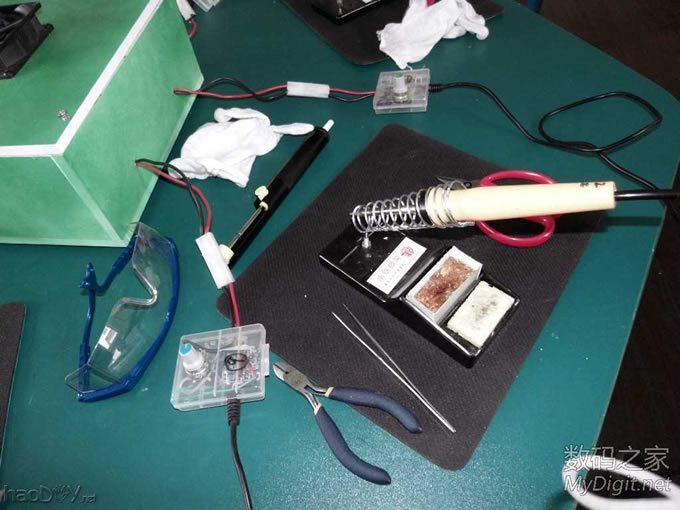

稍微近点，大家应该看得见学生的使用的工具，松香，烙铁架，钳子，剪刀，吸锡器，手套，还有防护眼镜。

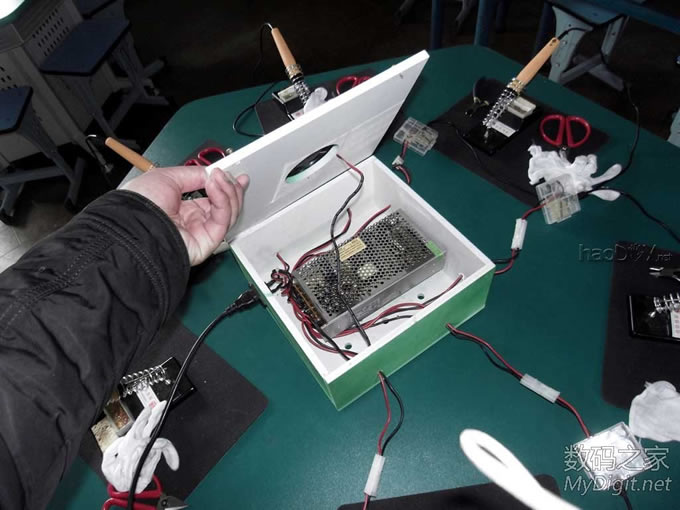

打开“铁王八”，里面是个12V20A的电源，据说是监控用的。我测试过，一个烙铁在12V下的实际电流为1.4A,20A的电源引出了六个接口，绝对够用。我没有采用21-24V的电源，因为这种电源难找，其次学生使用的多数都是洞洞板焊接，用不了这么大的功率，回温什么都够用了，没有必要发烧，实用为先。 那电源的底部用螺丝支起来了，方便散热。外壳内的电线和引出线全部采用1.5平高温硅胶线，外壳是用雪弗板CNC制作的，上面有个风扇排热，下面的有进气的孔，风扇是从旧电源上拆的，噪音小，分量不小，很好使。而且雪弗板有绝缘的功能，看上去更安全。

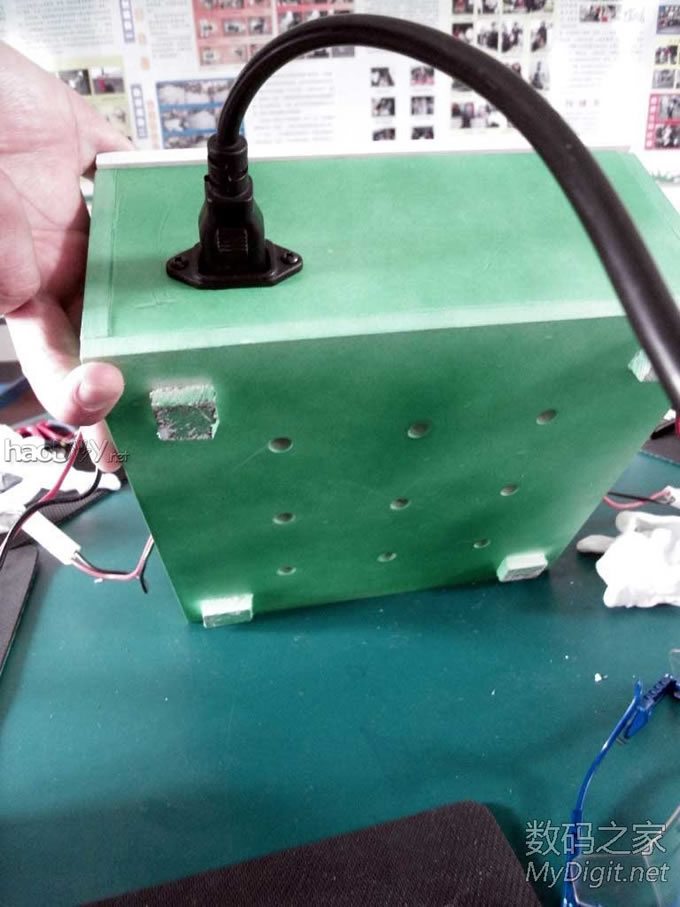

底部特写，9个散热孔，工作的时候，电源的发热量不小，虽说现在比较冷，但也得考虑夏天的情况。雪弗板是白色的，我用上了绿色喷漆，效果还不赖，是真正绿色的能源哦。

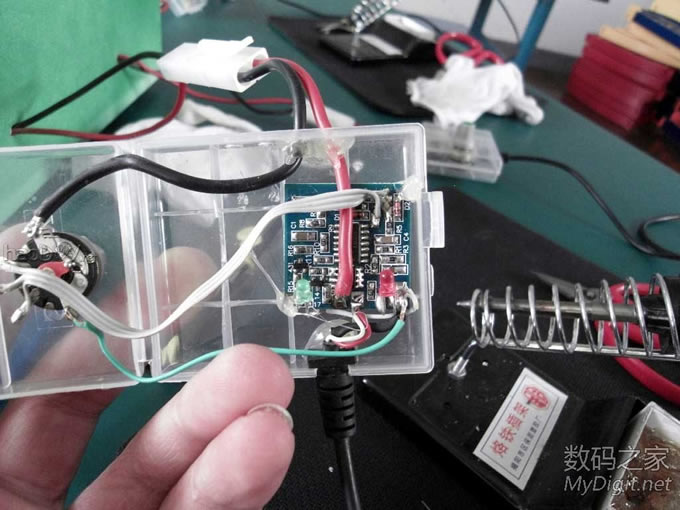

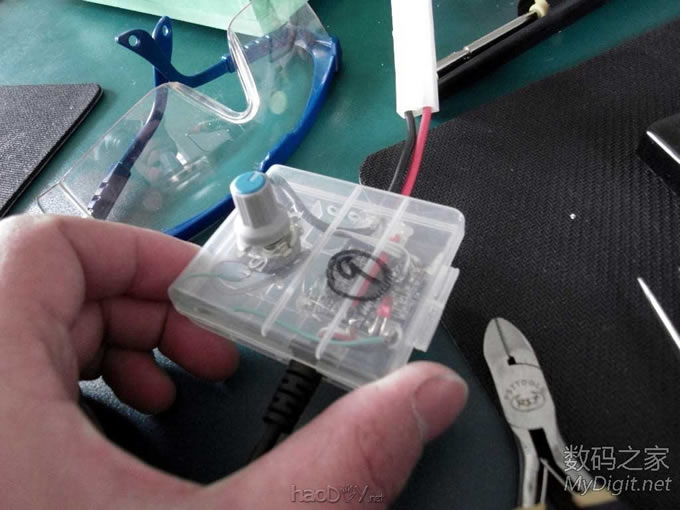

用AA电池盒子做的控制盒，便宜，一元一个，盒子可以打开，方便调整和检修。 不得不提一下这个接口，我用了大田宫插头，这样方便在其他电源上使用，甚至在蓄电池上使用，呵呵。
控制板是采用酷哥哥的方板，这种板子比迷你版的大，比直插版的小很多，觉得正合适。个人觉得酷哥哥的方板还是相当稳定的，测试了N次，即便是靠近通话的手机，加热灯只是闪一下，不会出现持续加热直到电烙铁头发红的情况。再说，小学生是没有手机的，就不用考虑干扰了。 电位器上的排线是从硬盘数据线上拆的，很好用。电烙铁的手柄线是采用以前三星充电器的电源线，那线中间有四根线，两条铜丝多，两条铜丝少，于是就两两合用，线阻相当小，而且是双层护套，安全的很。
学生装备特写。

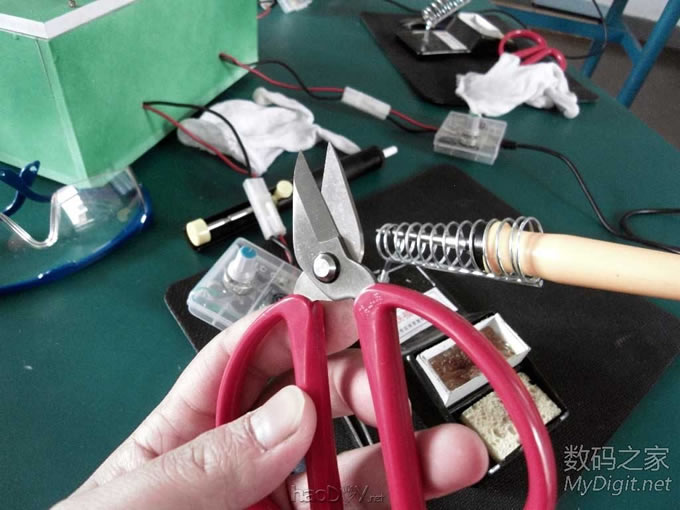

这叫做指甲剪刀，力矩大，做工好，是张小泉的作品,学生一般用这个剪线而不用斜嘴钳。

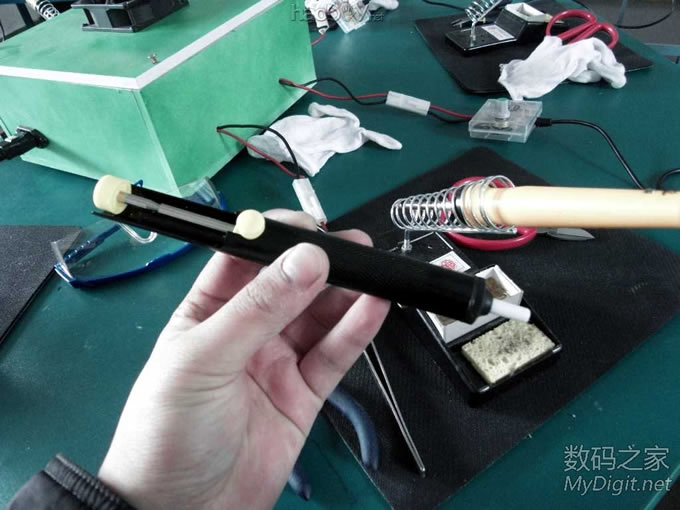

吸锡器，铝制的，开始学焊接的学生经常会把洞洞板堵死，用这个就能解决问题。

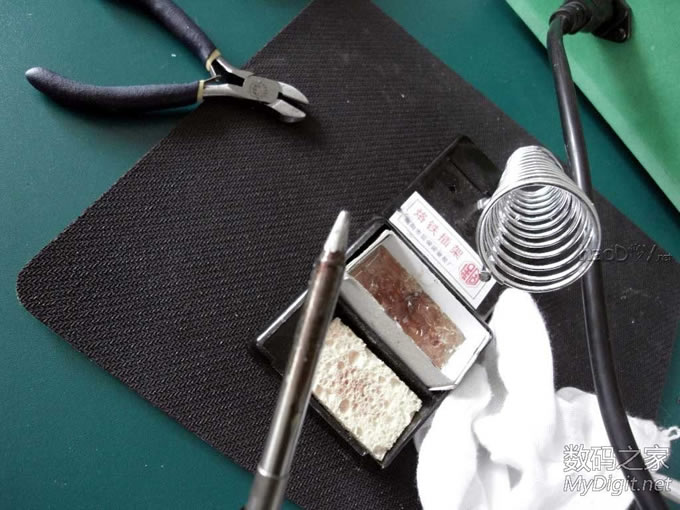

采用的是T2的头子，因为T2的比较短，这样对学生安全点。这个头有点秃了，不过秃头对焊锡的接触面大，焊接起来反而容易，反正学生不用焊接贴片什么的。
都是我的学生，他们一般左手戴手套，经常忘记戴护目镜，于是，我的工作就是来回巡视，不断提醒，关于电子制作，先让学生摸索，等摸到门道，我再来点拨。 初次发帖，希望大家抛砖，当然M币就更好了 (责任编辑：admin) |
