自从论坛有了个人DIY比赛，我就一直考虑做什么东西好。经过前思后想后，最终决定打造一款论坛最小的锂电动螺丝刀。 该螺丝刀从设计到制作，中间返工许多次，同一零件最多的重做了4遍。前后历时3个多月，最终在今天大功告成。 下面简单介绍一下这款螺丝刀：该螺丝刀的电机和减速部分使用的是瑞士行星齿轮减速电机，号称世界上最小的减速电机。电压3V，具体参数可以见最后的厂家说明书。 该减速电机拧小直径的螺丝是绰绰有余，所以大家不用担心拧不动的情况。该电机正常转速六十几转，也符合电动螺丝刀的钻速标准（毕竟不是电钻） 电池使用的是定制锂电池，也是最小的聚合物锂电池，是用在电子烟里的。 此螺丝刀最大的难点在于可左右换向，当时考虑用电路来达到效果，后来发现体积太大只好放弃，最好思考到脑袋暴才想到使用换向器。 下面就上图，视频已通过，大家可以看到运转情况。欢迎大家提出意见和建议。 视频地址
视频播放
增加车加工视频
视频播放

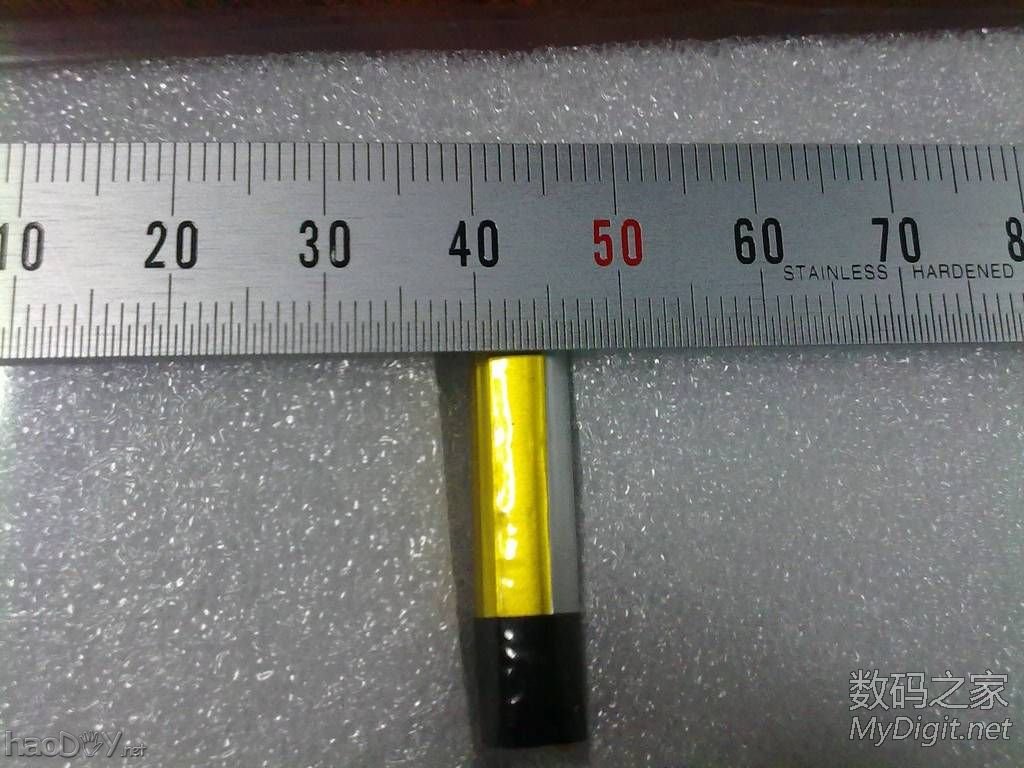

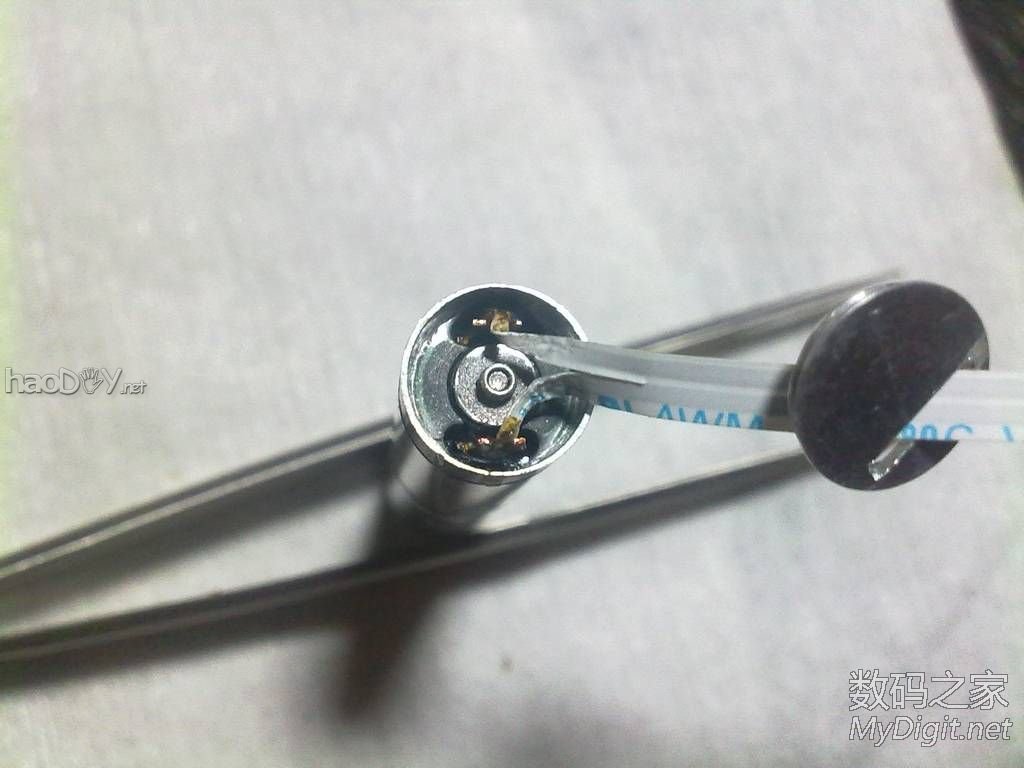

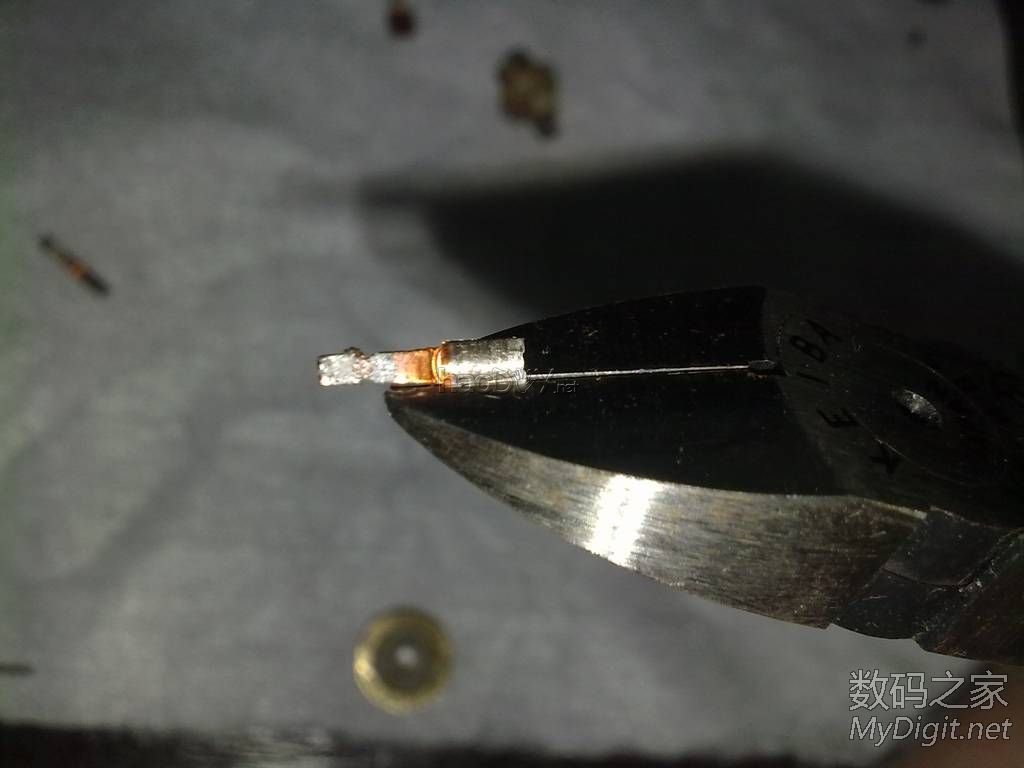

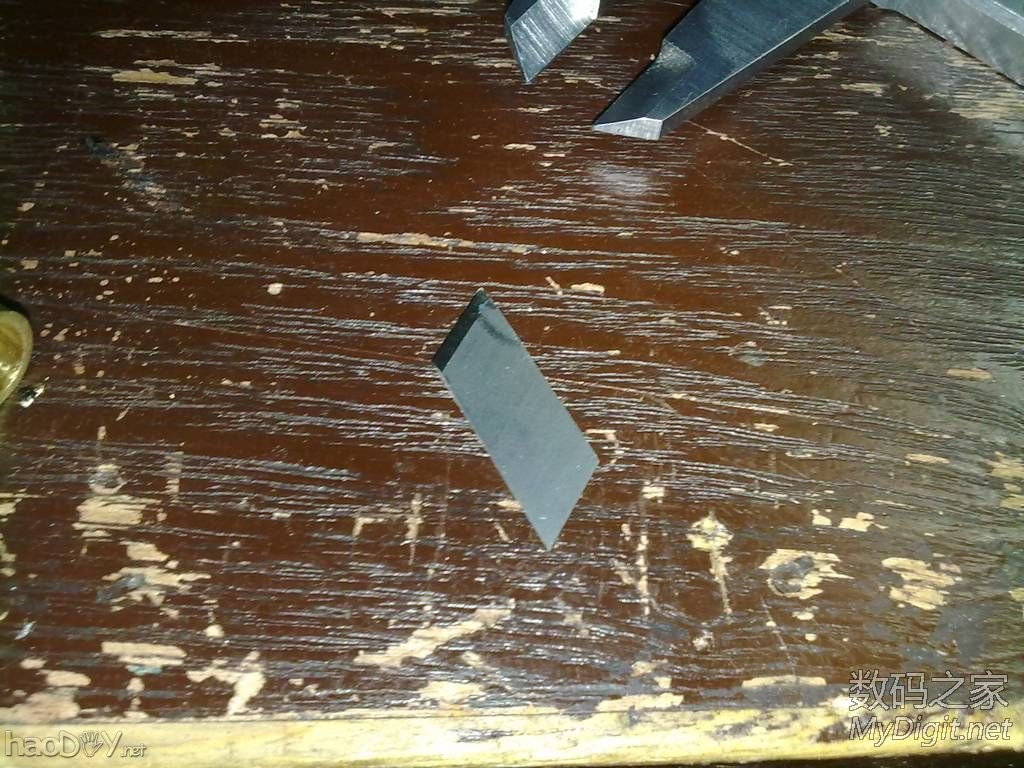

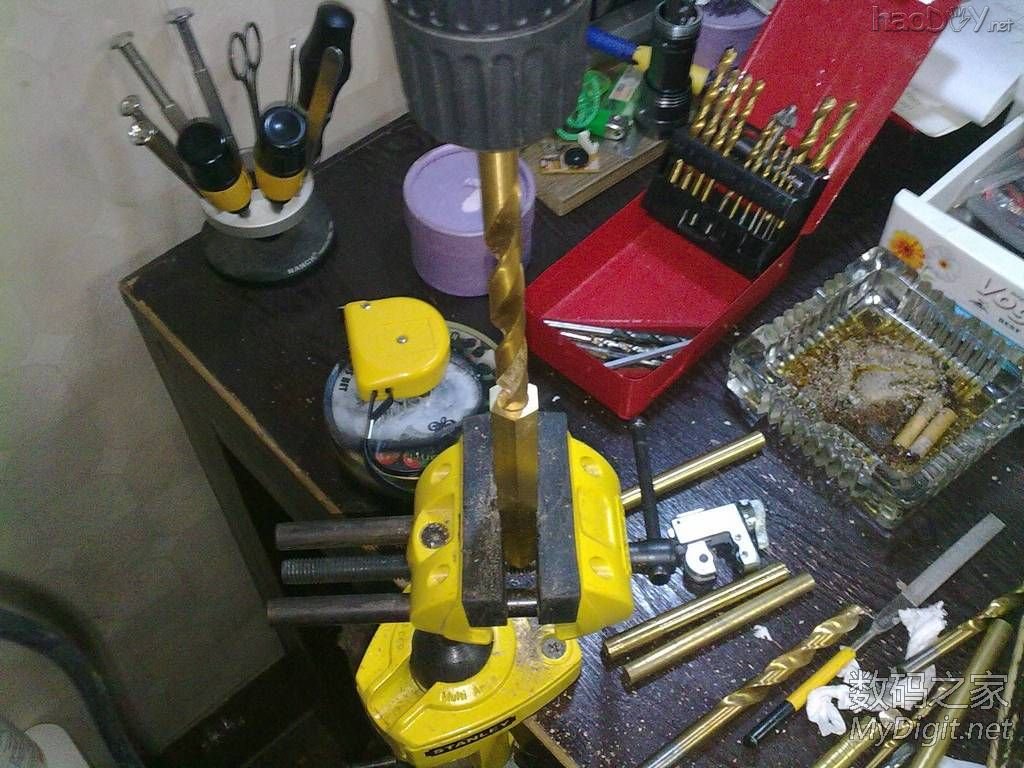

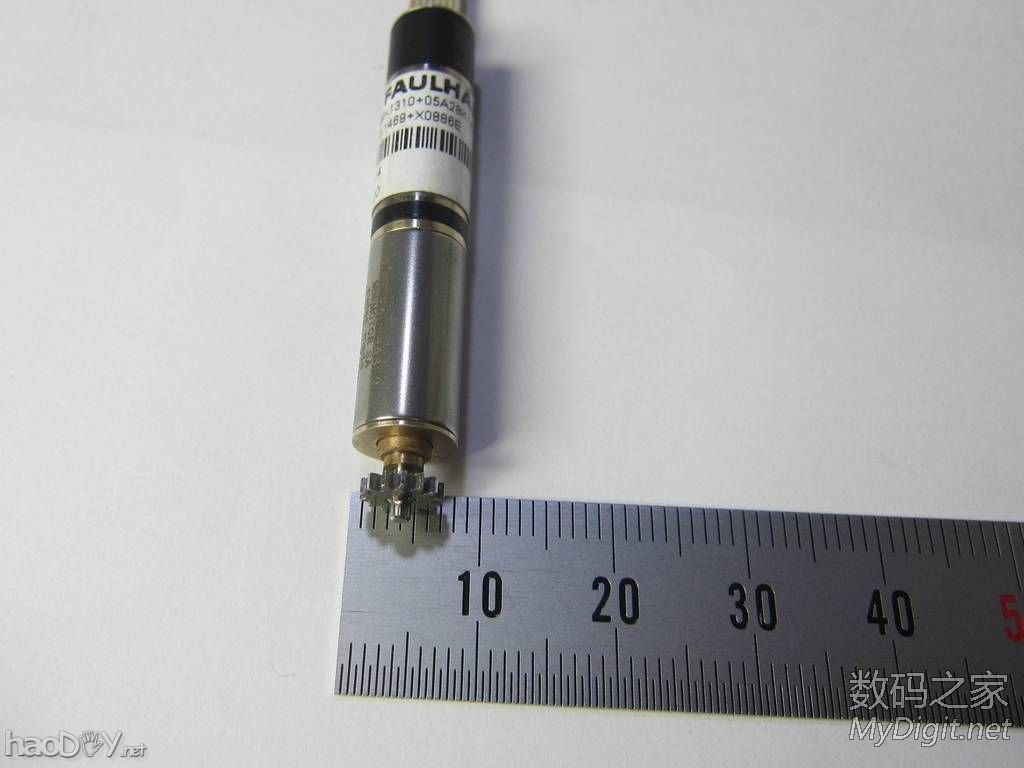

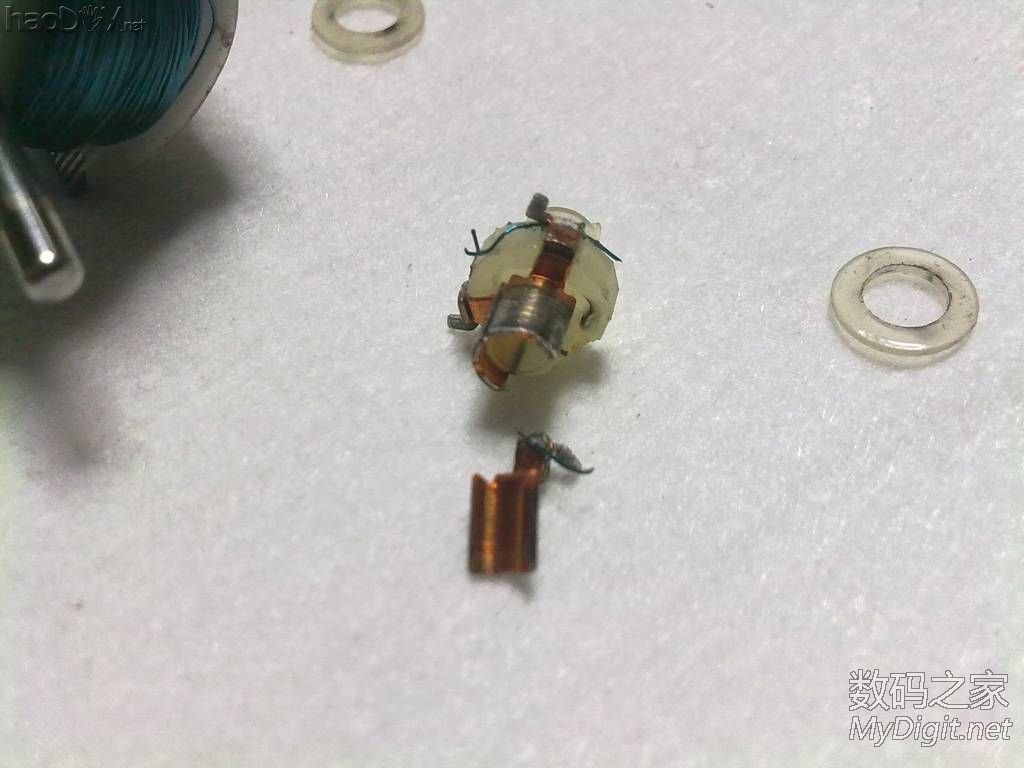

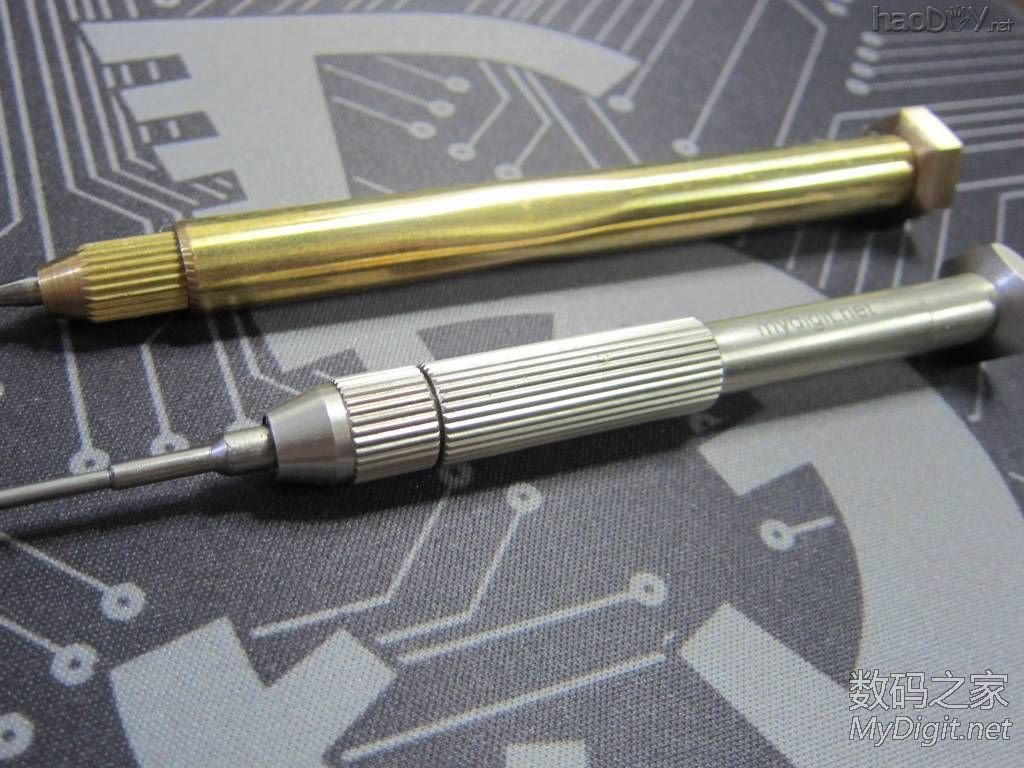

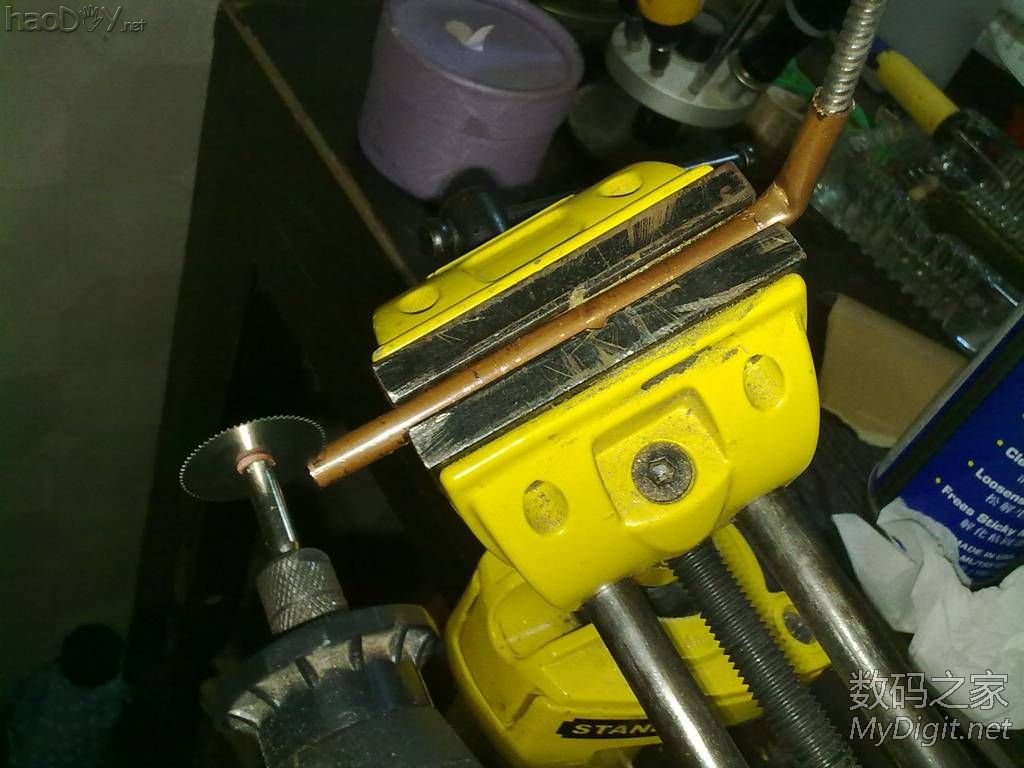

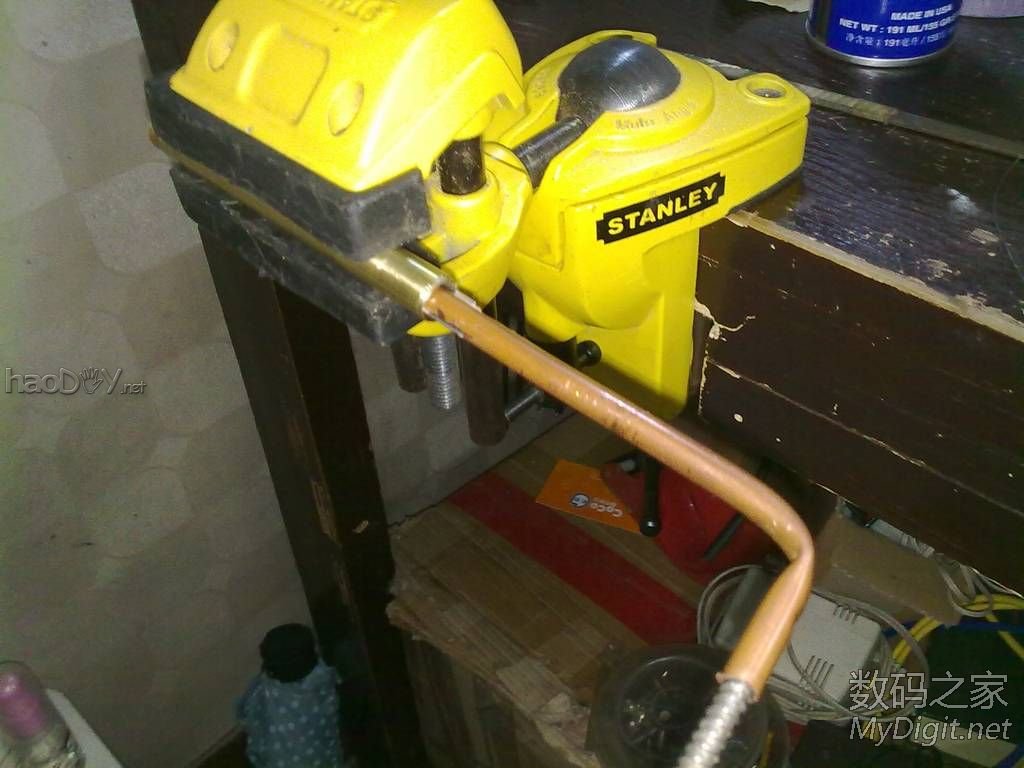

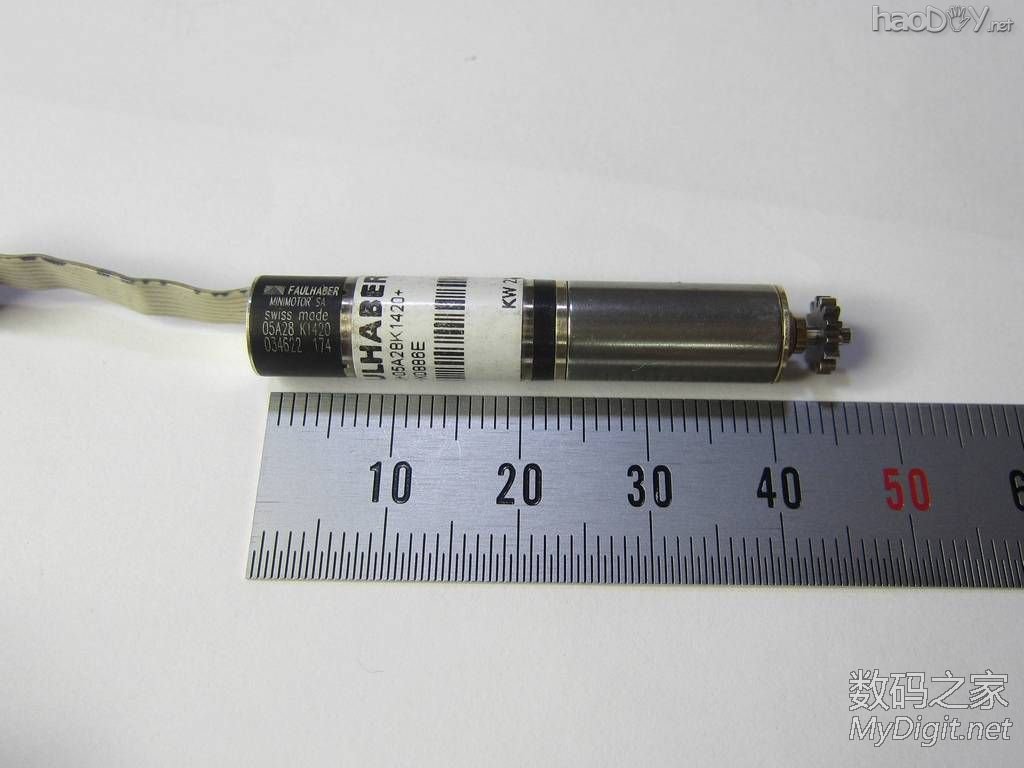

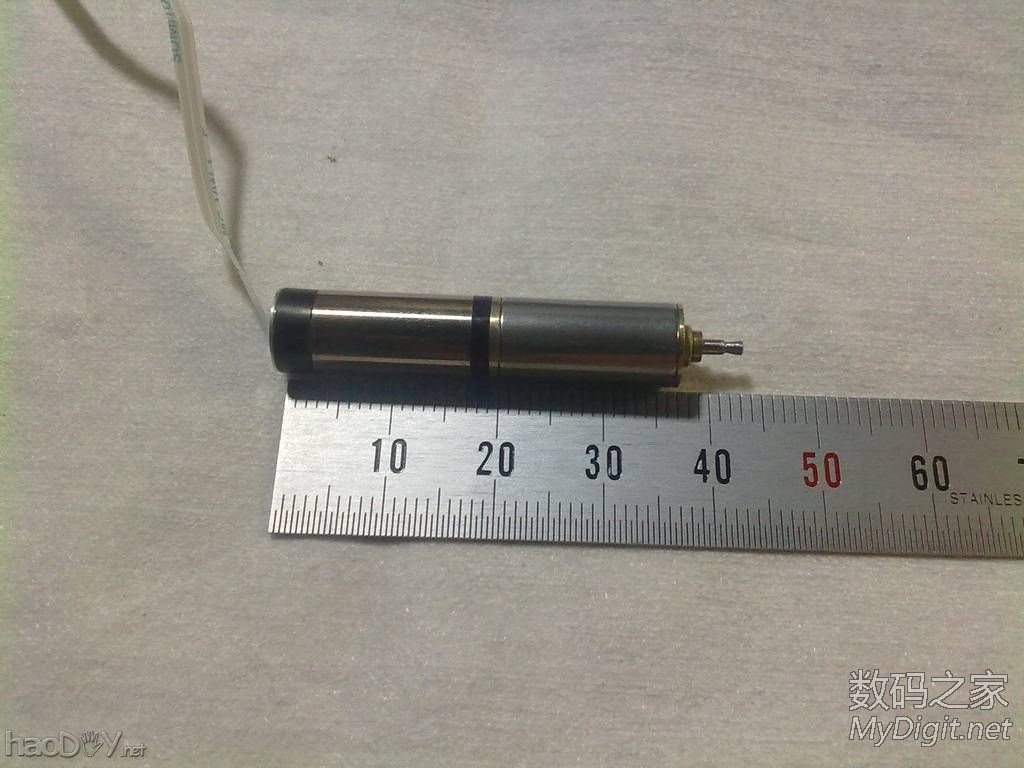

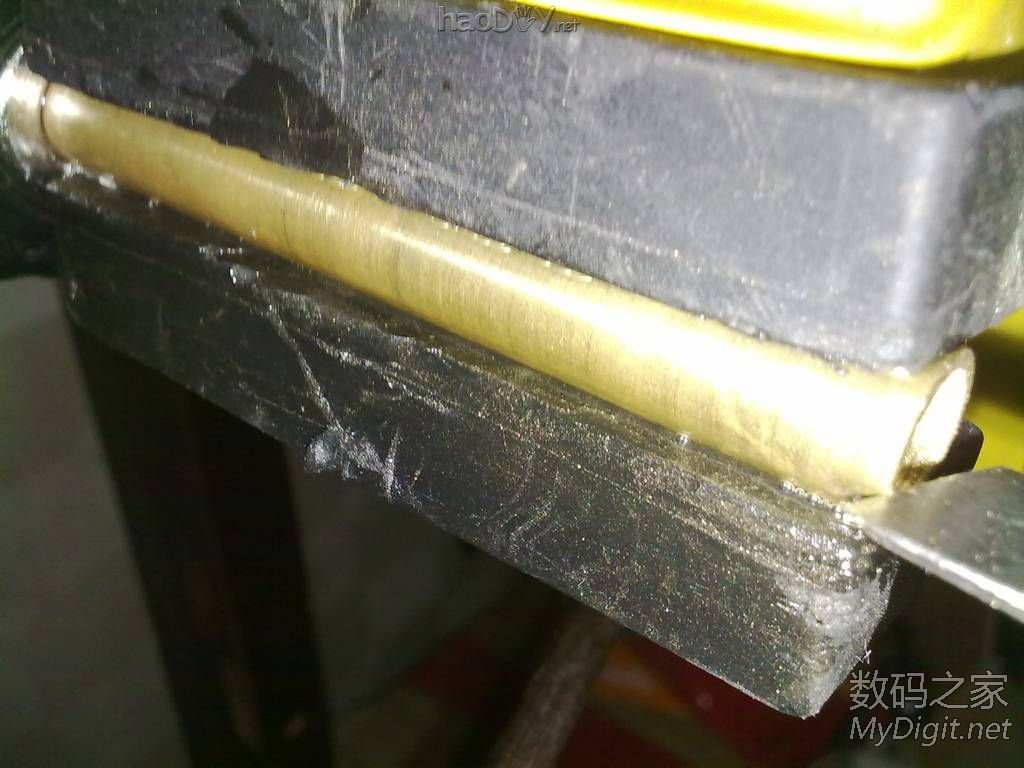

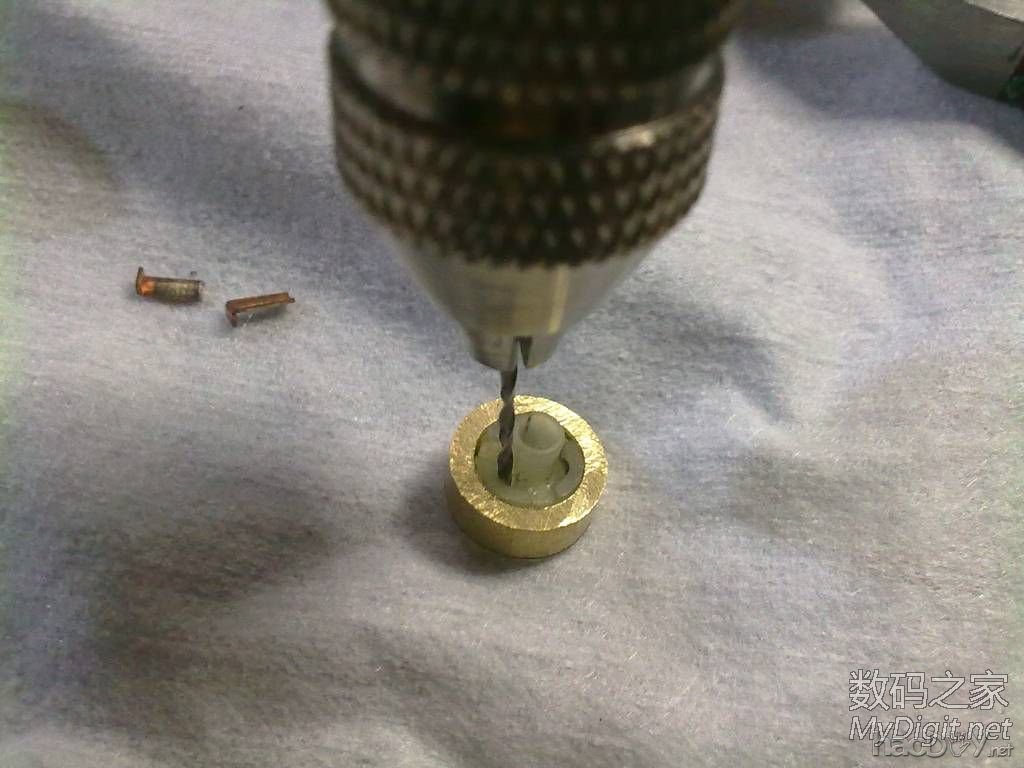

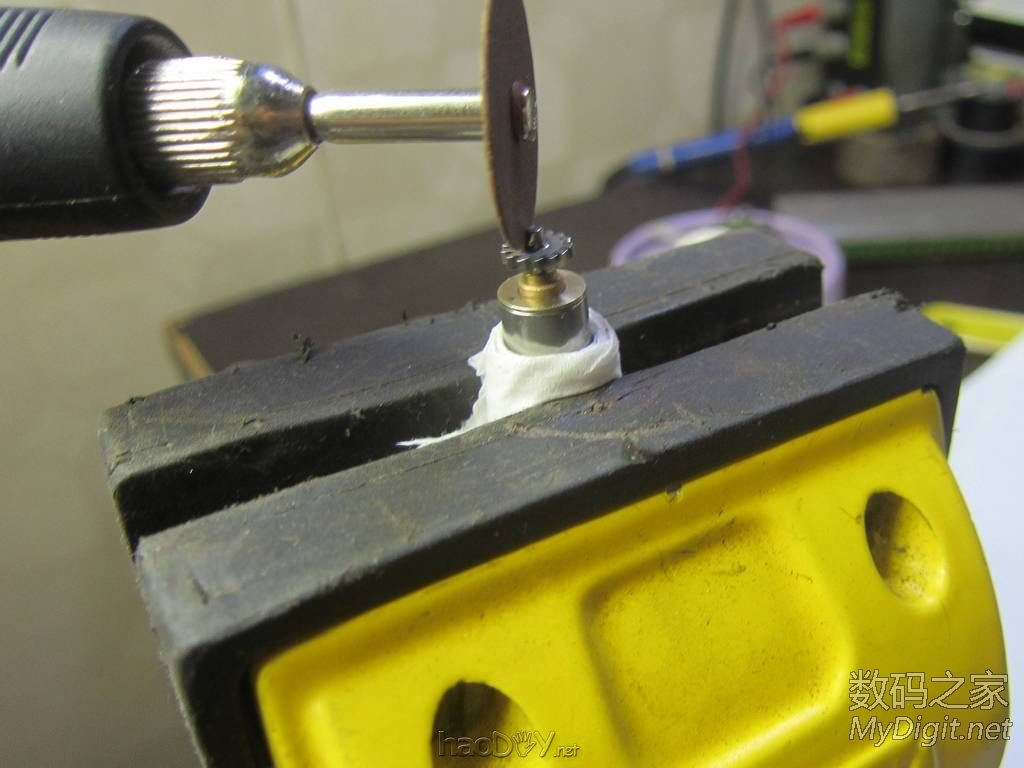

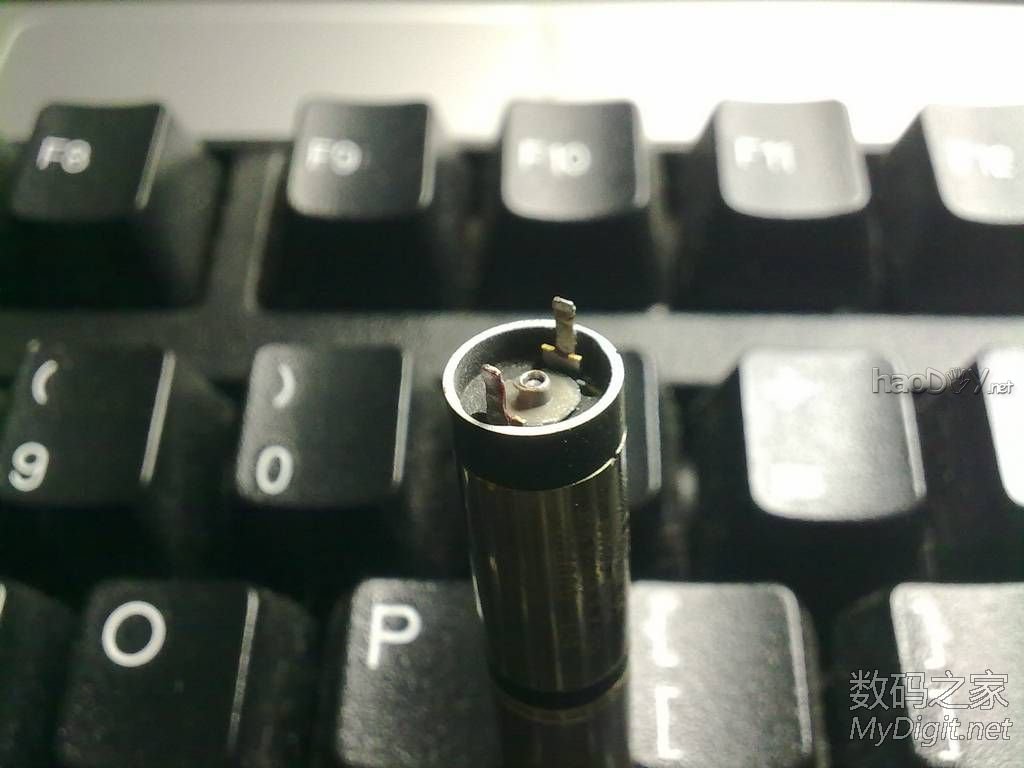

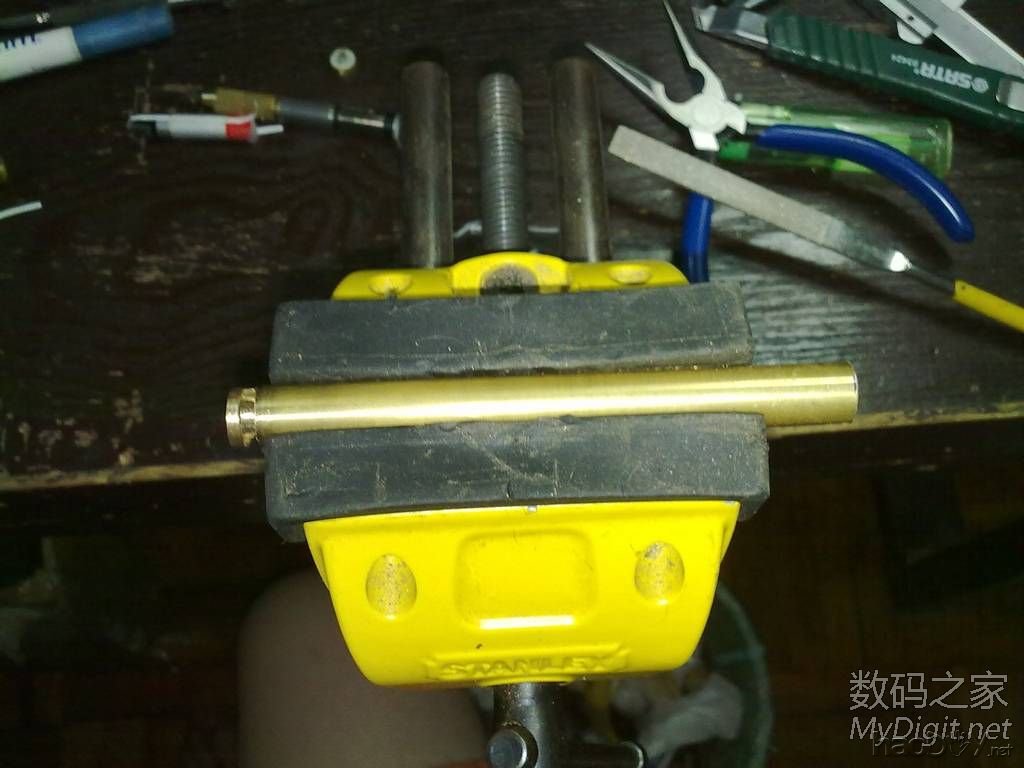

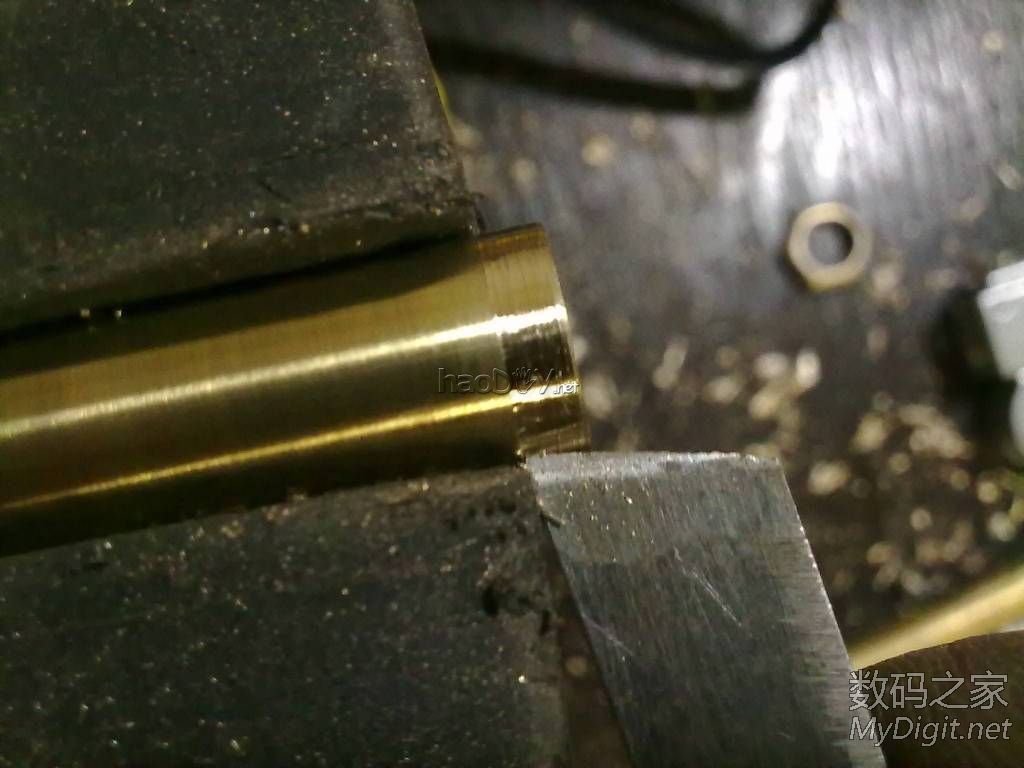

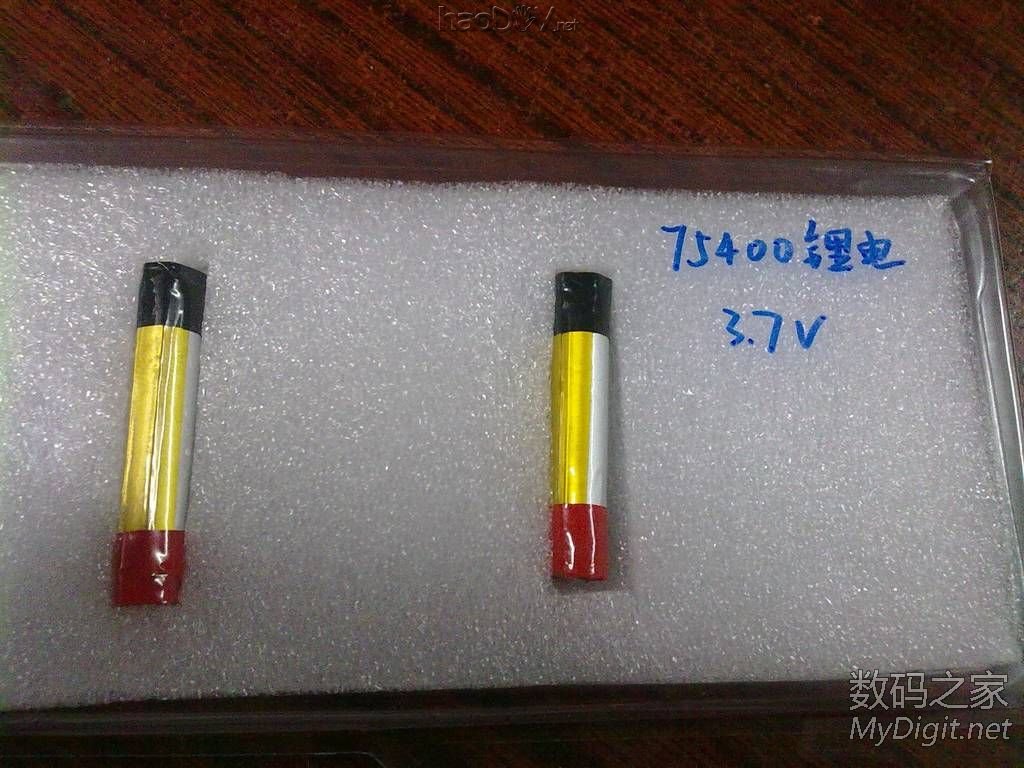

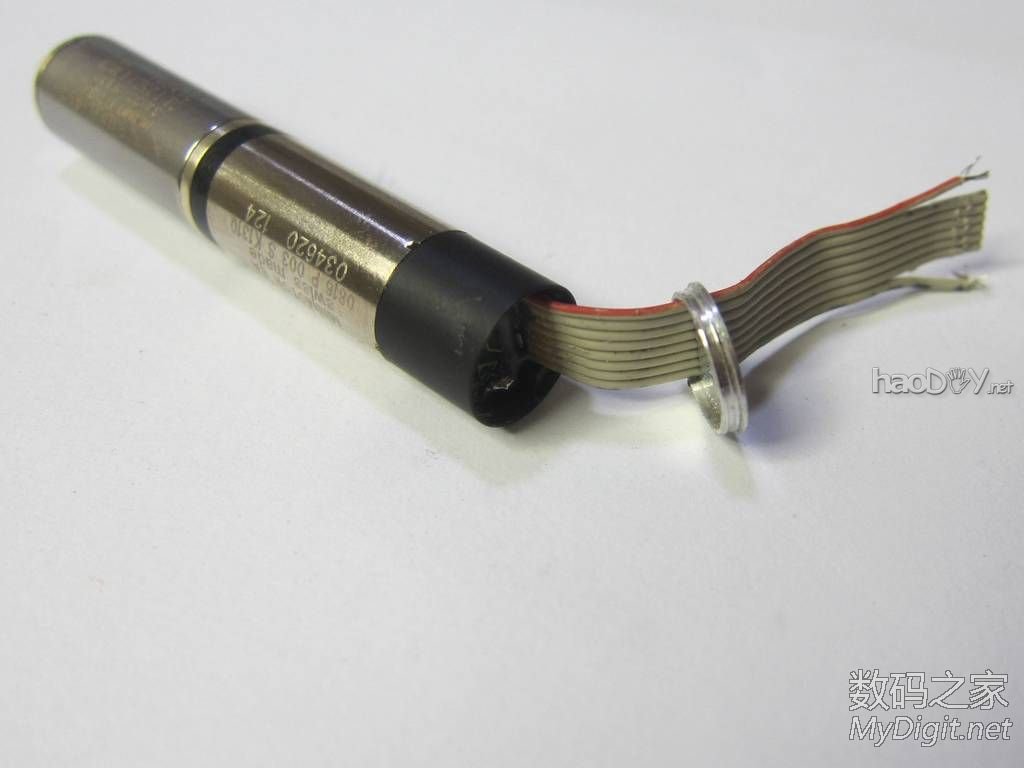

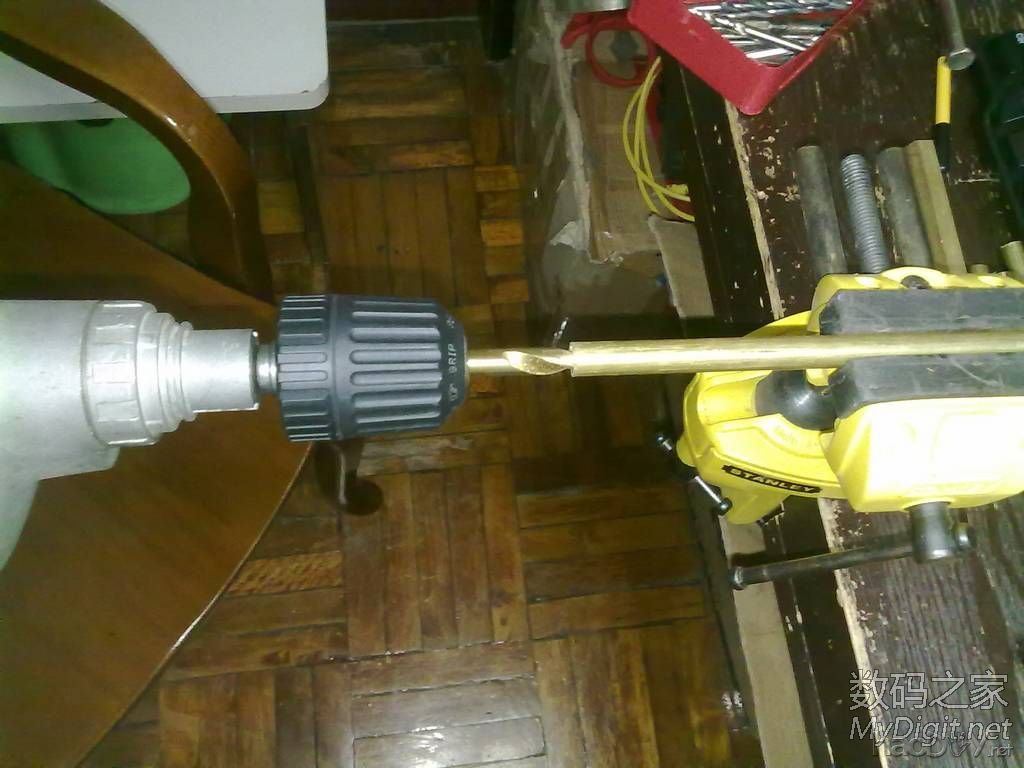

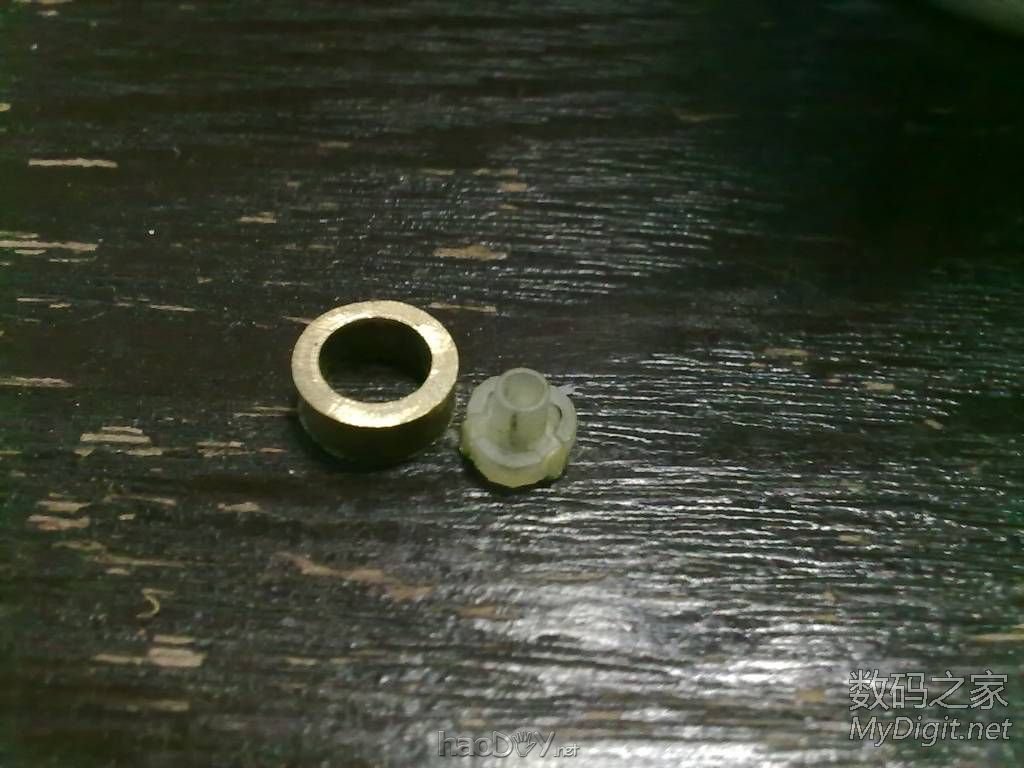

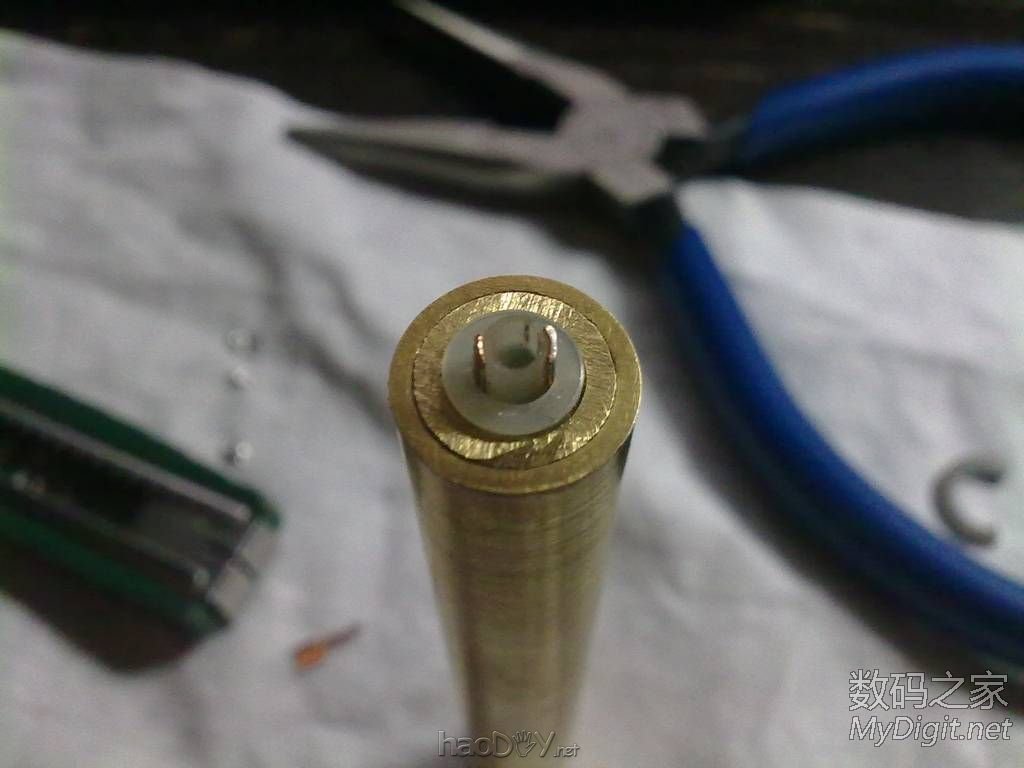

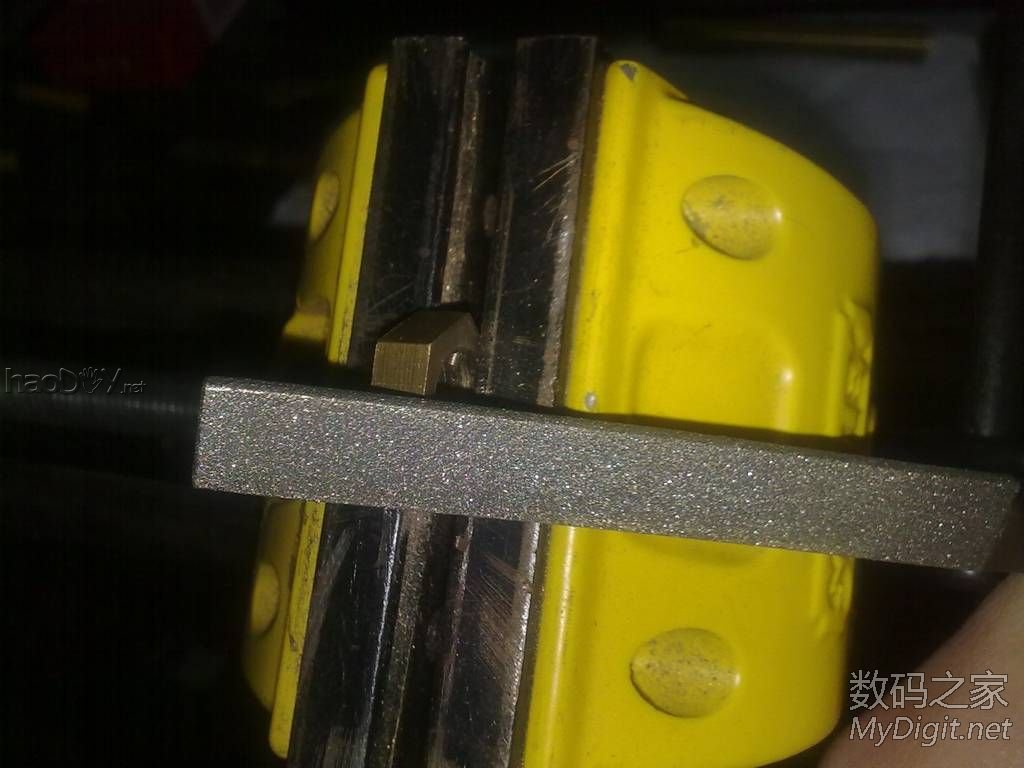

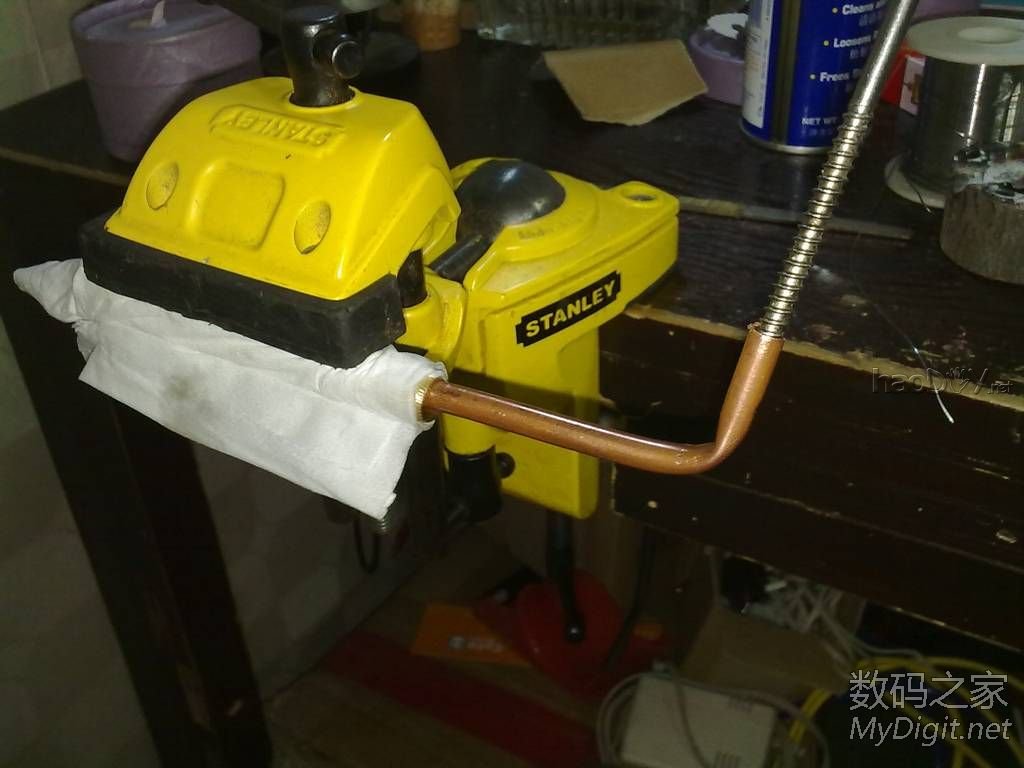

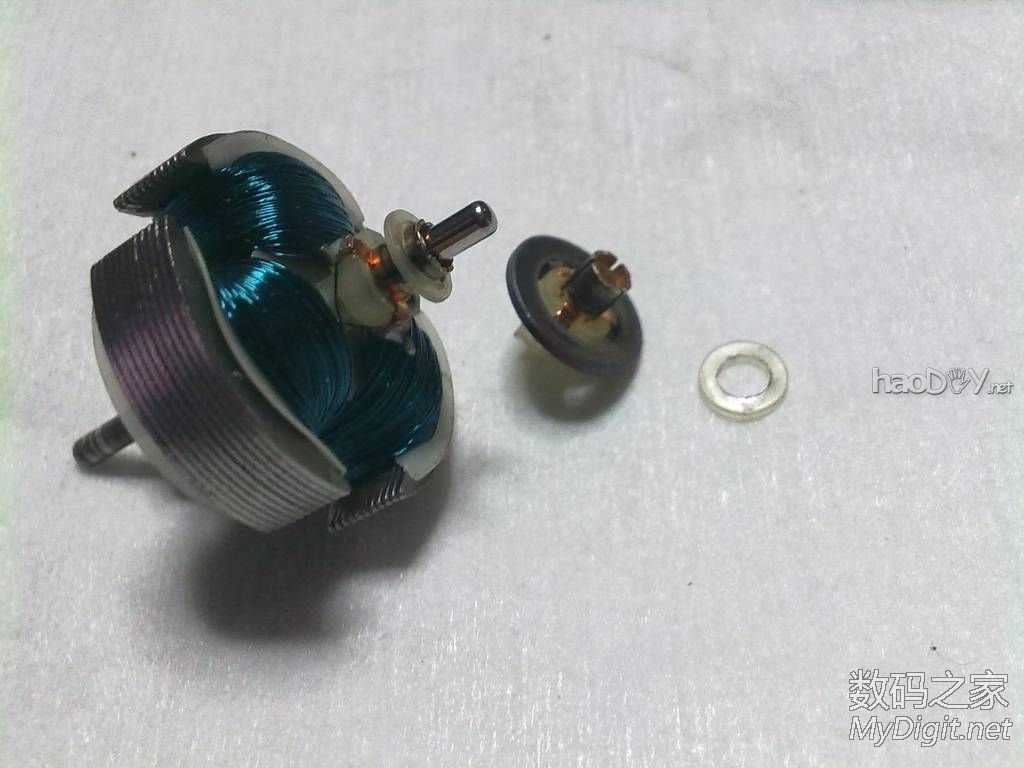

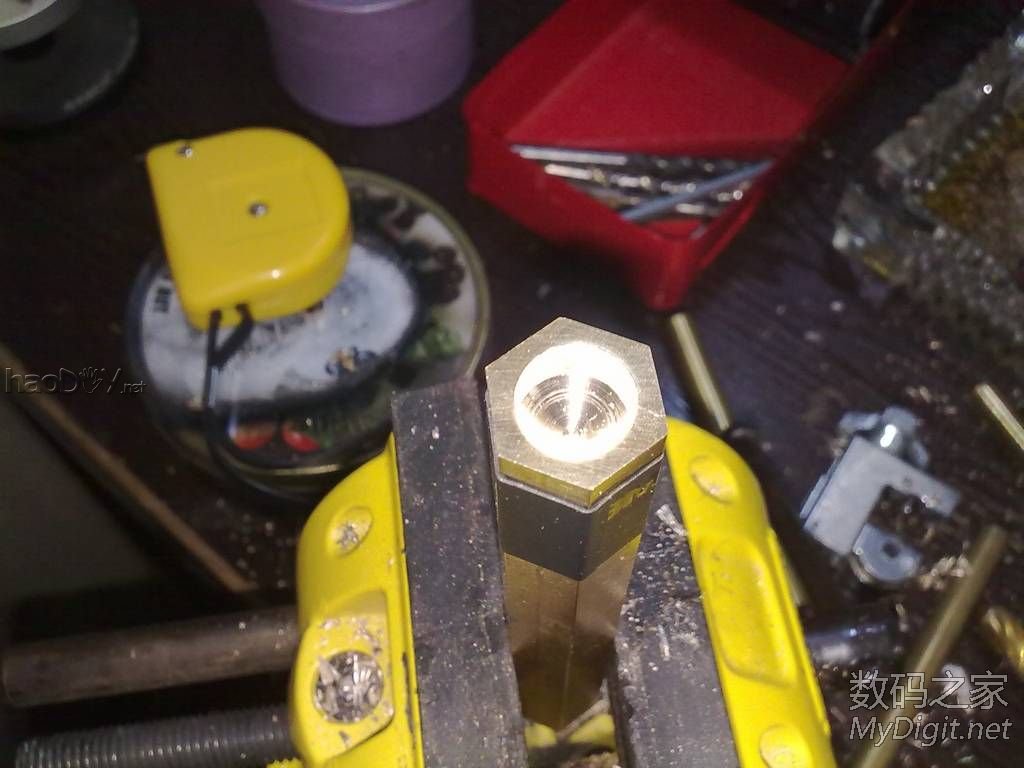

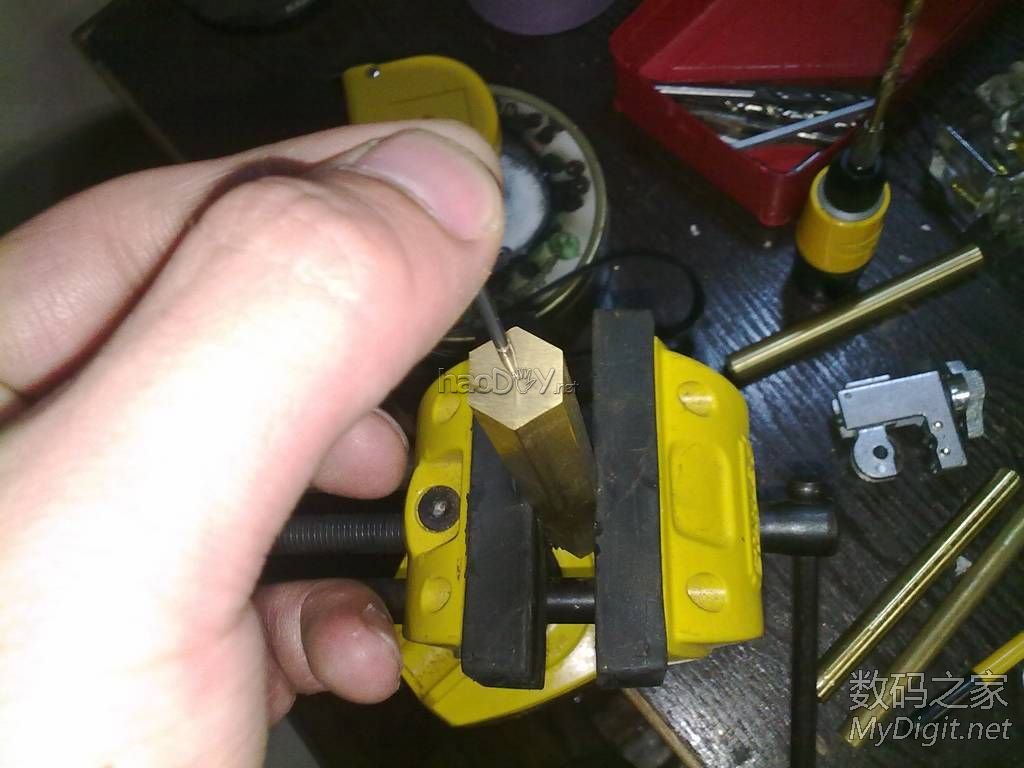

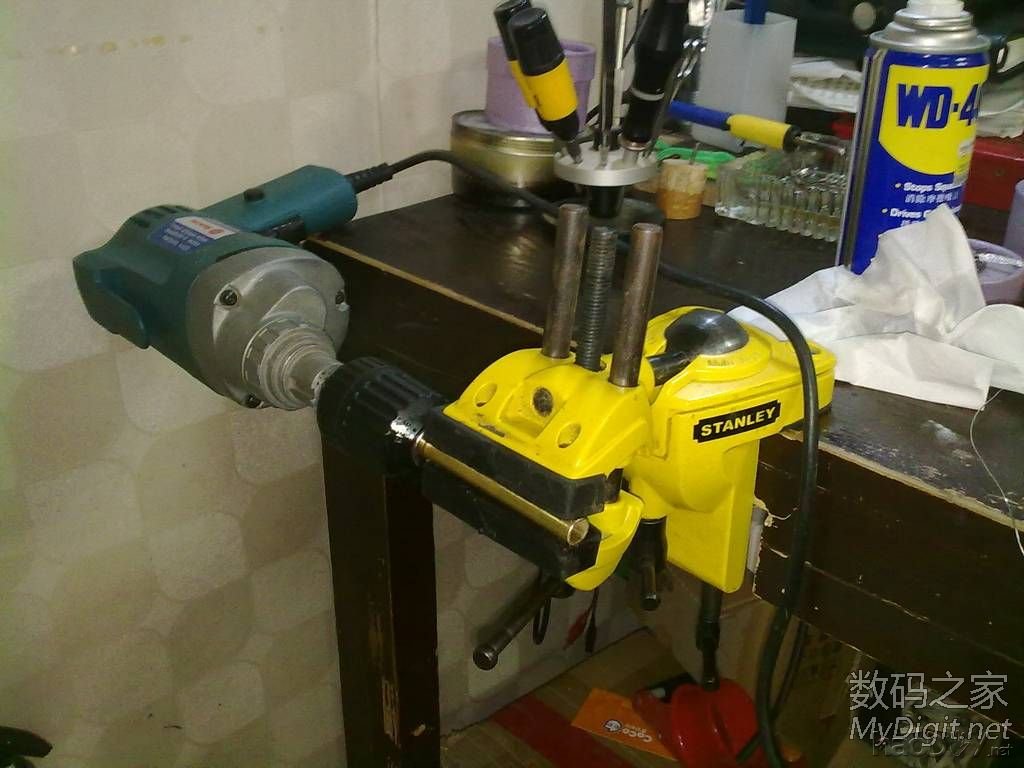

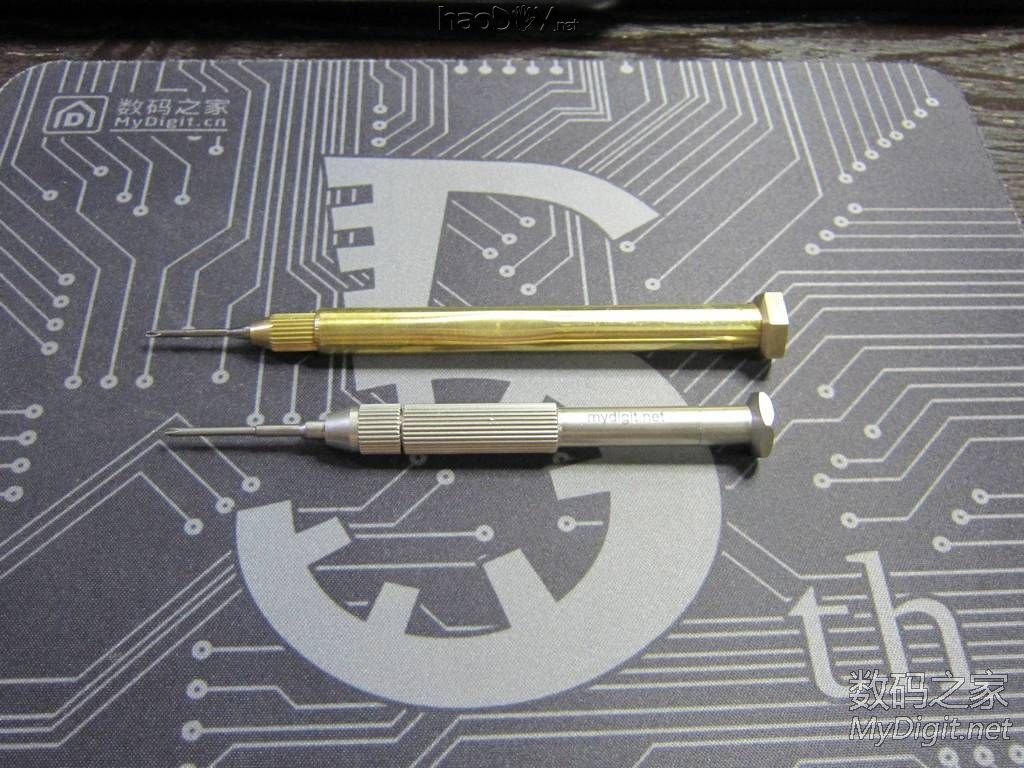

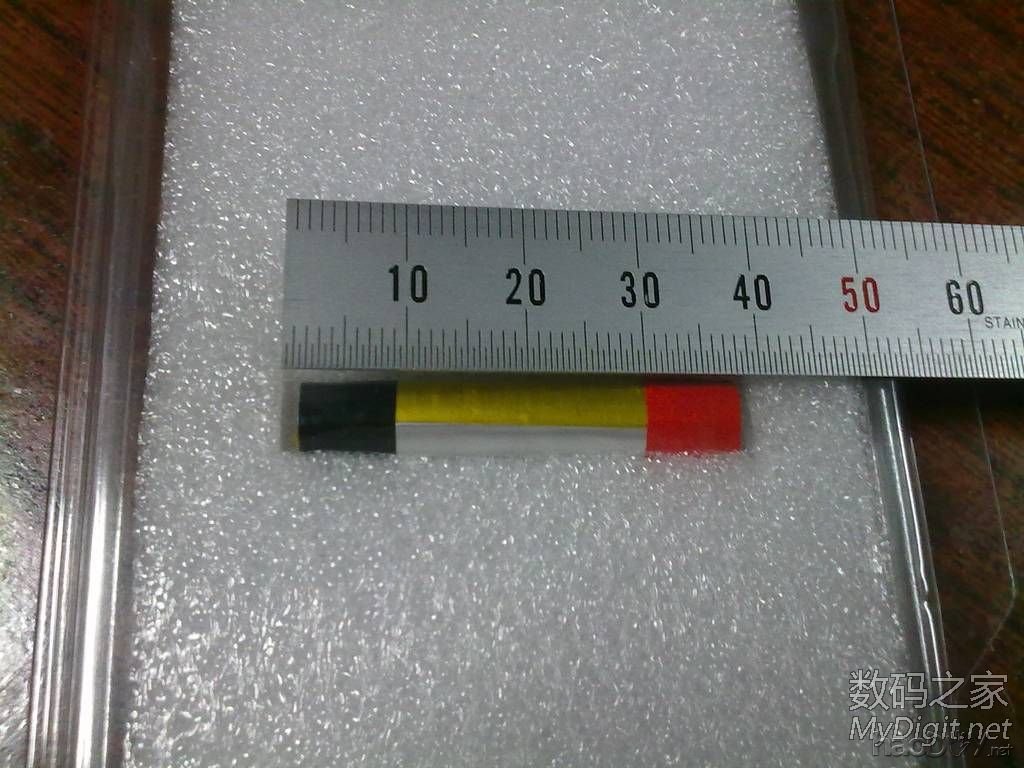

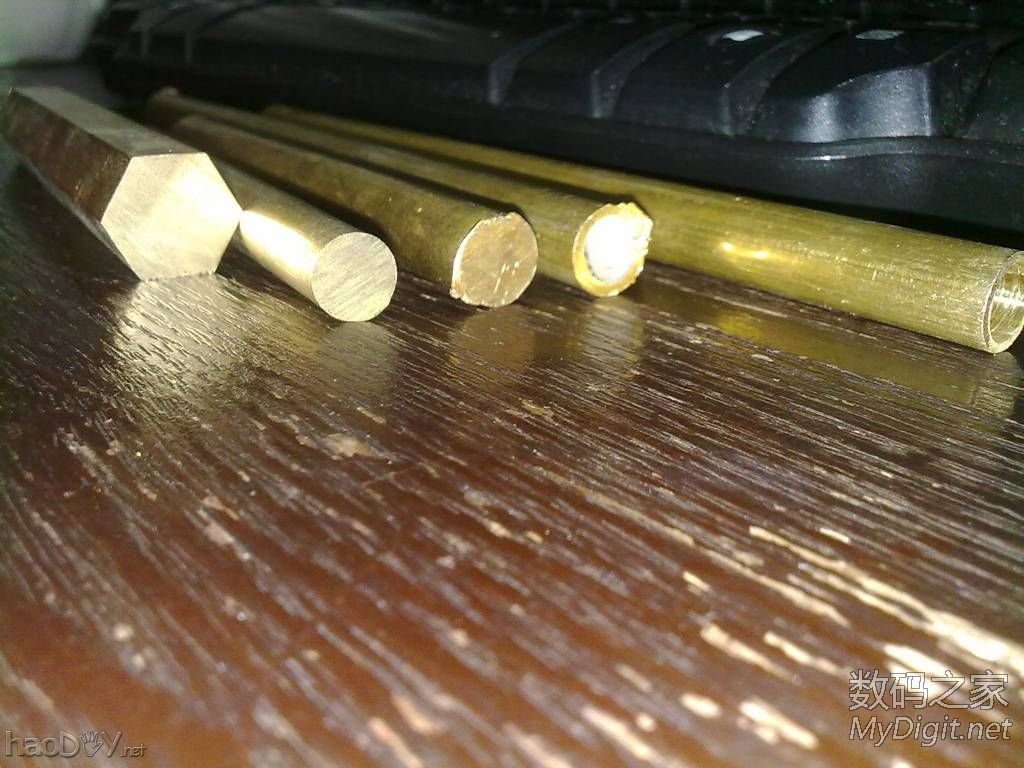

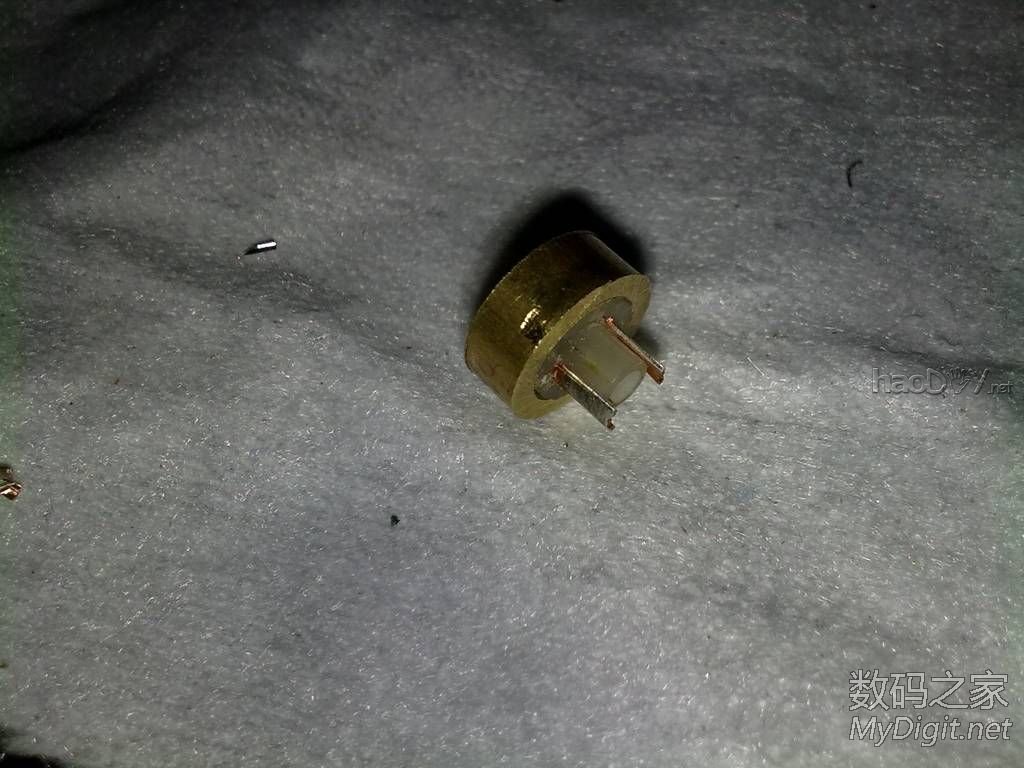

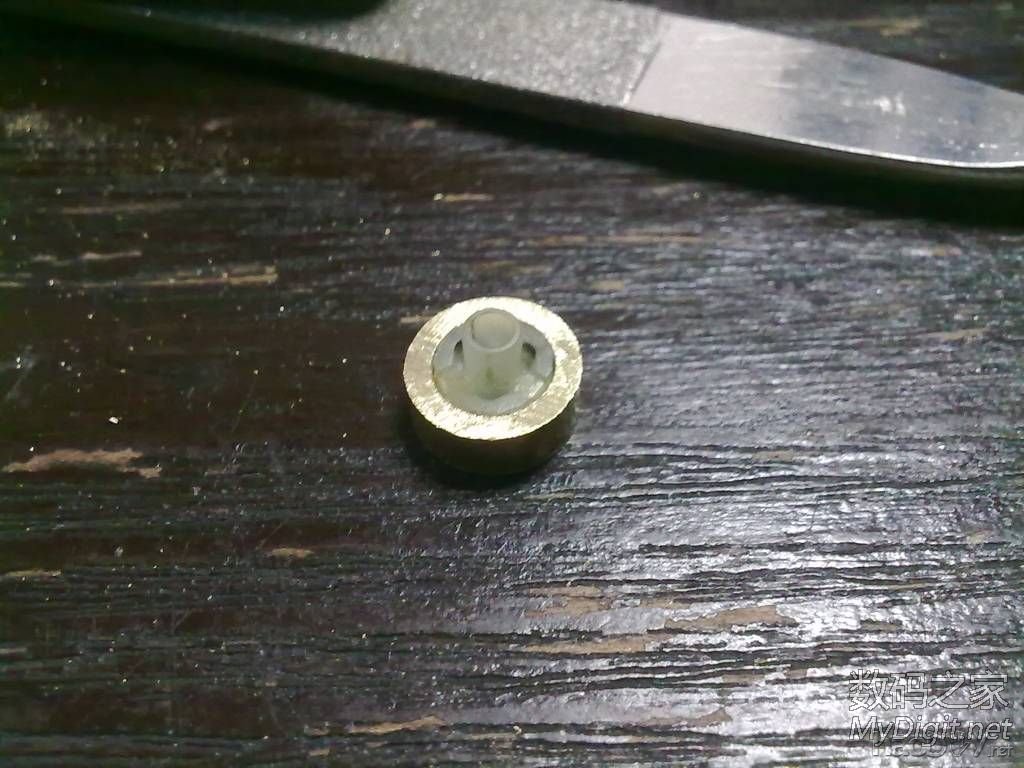

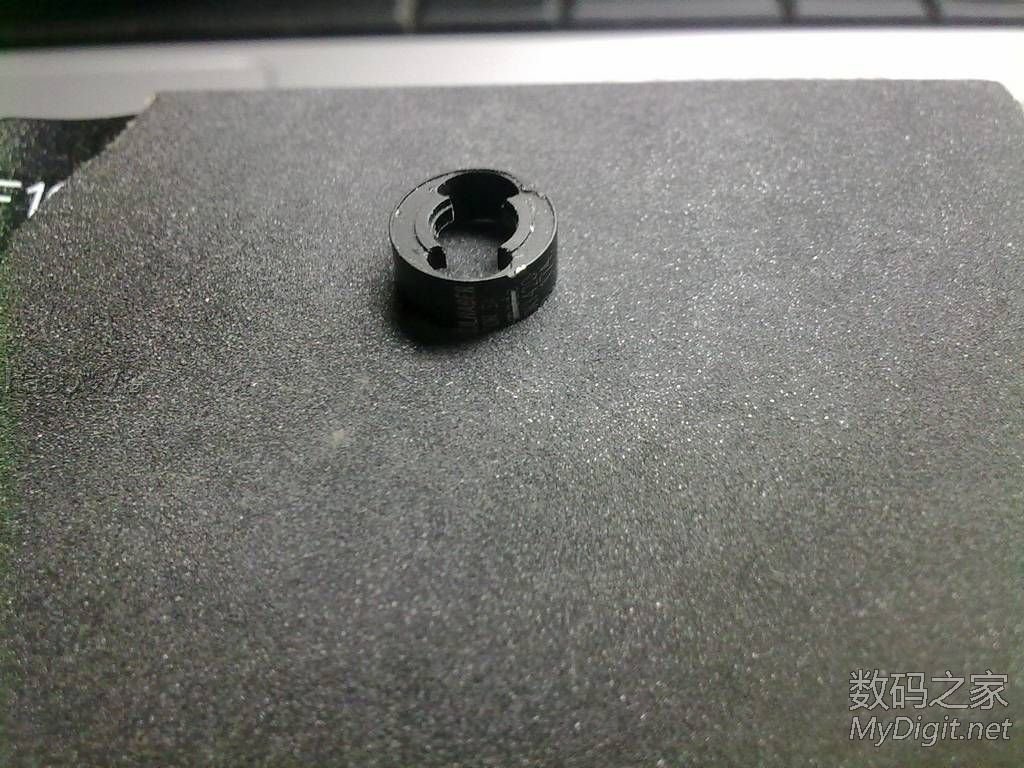

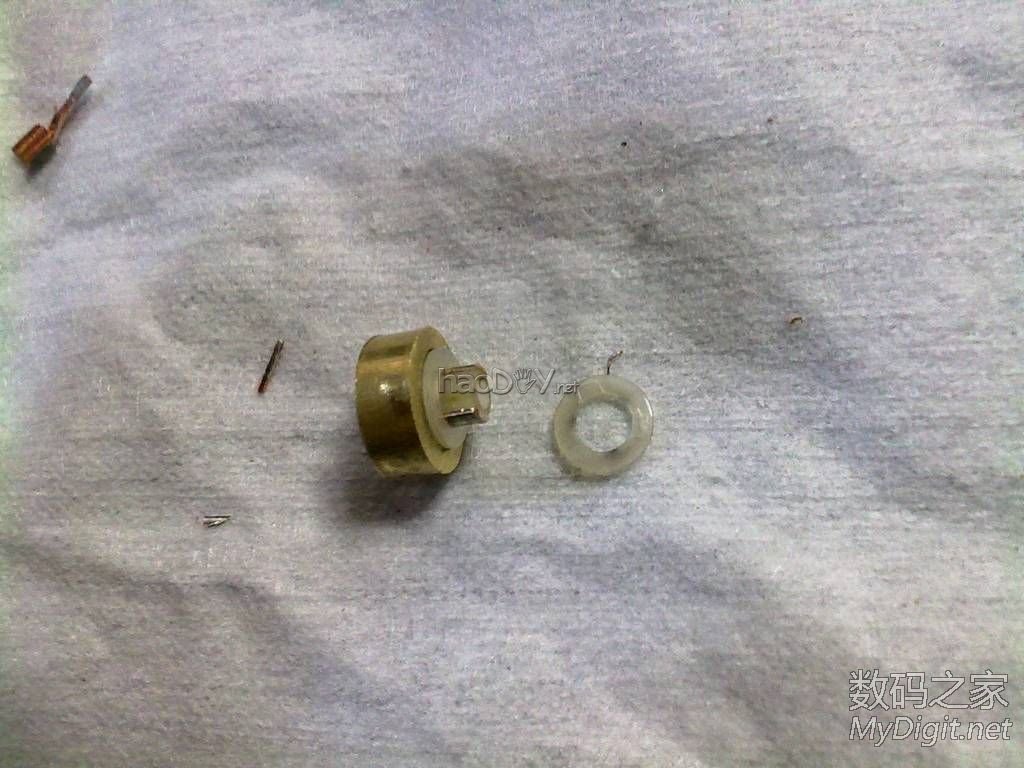

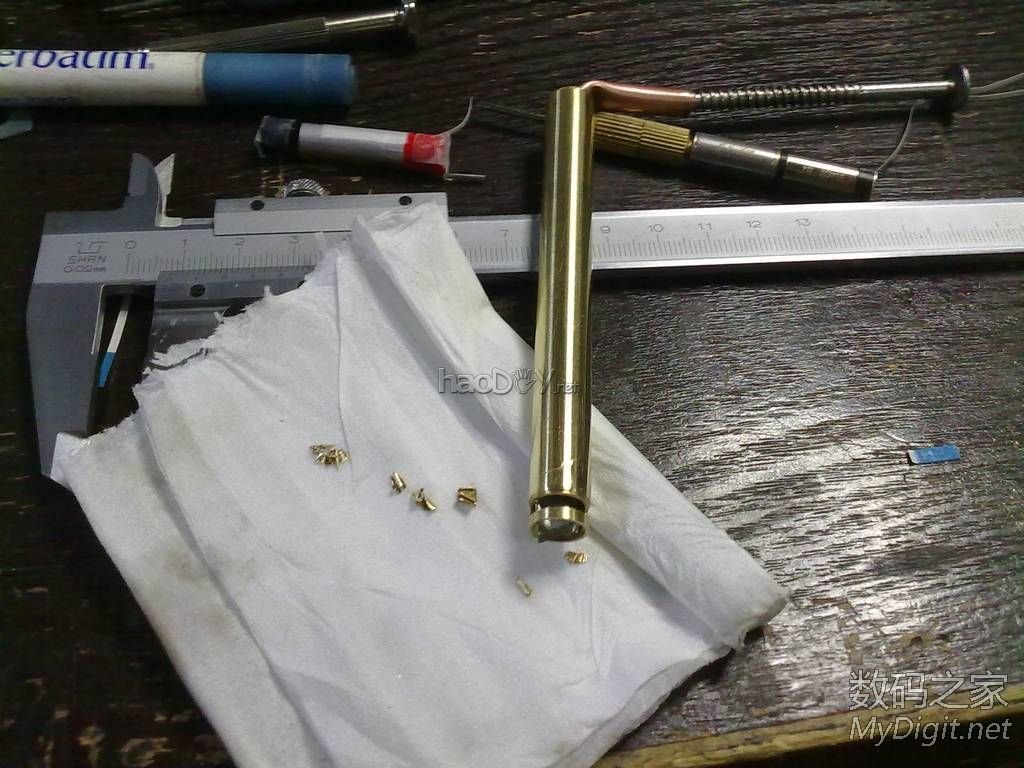

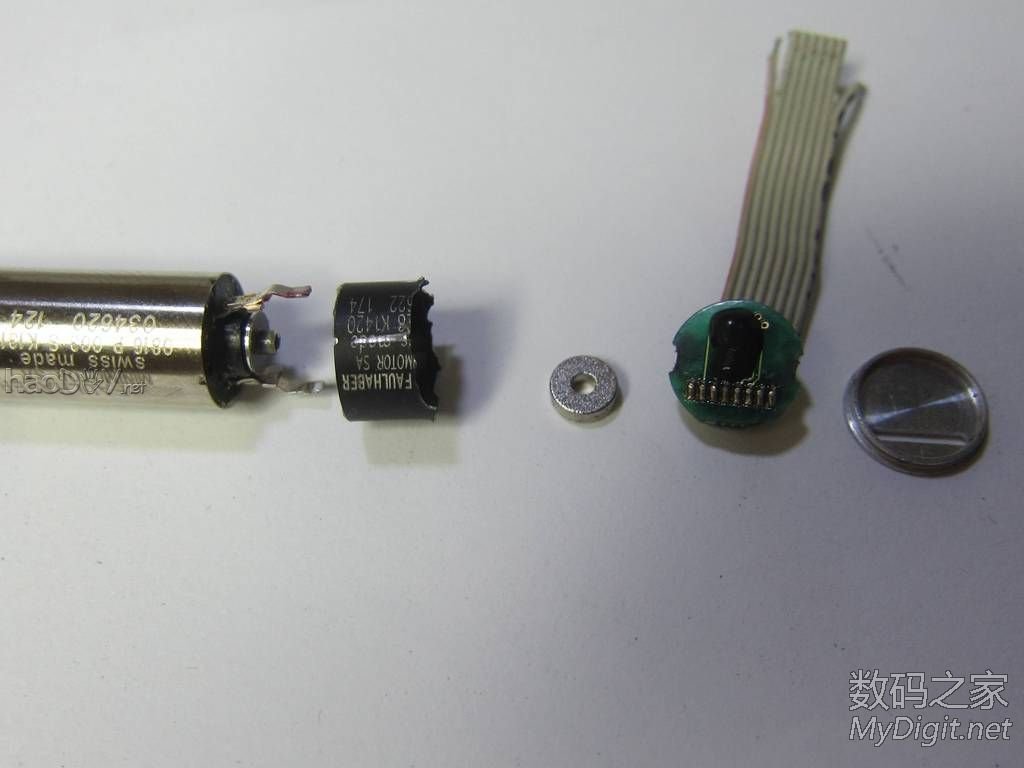

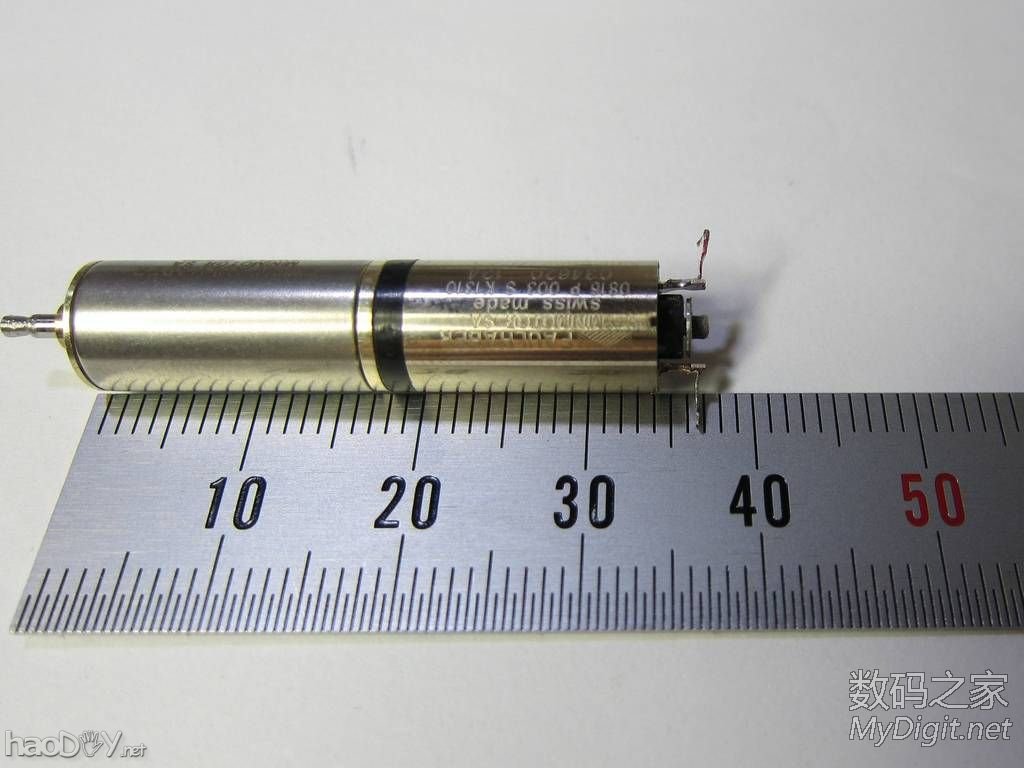

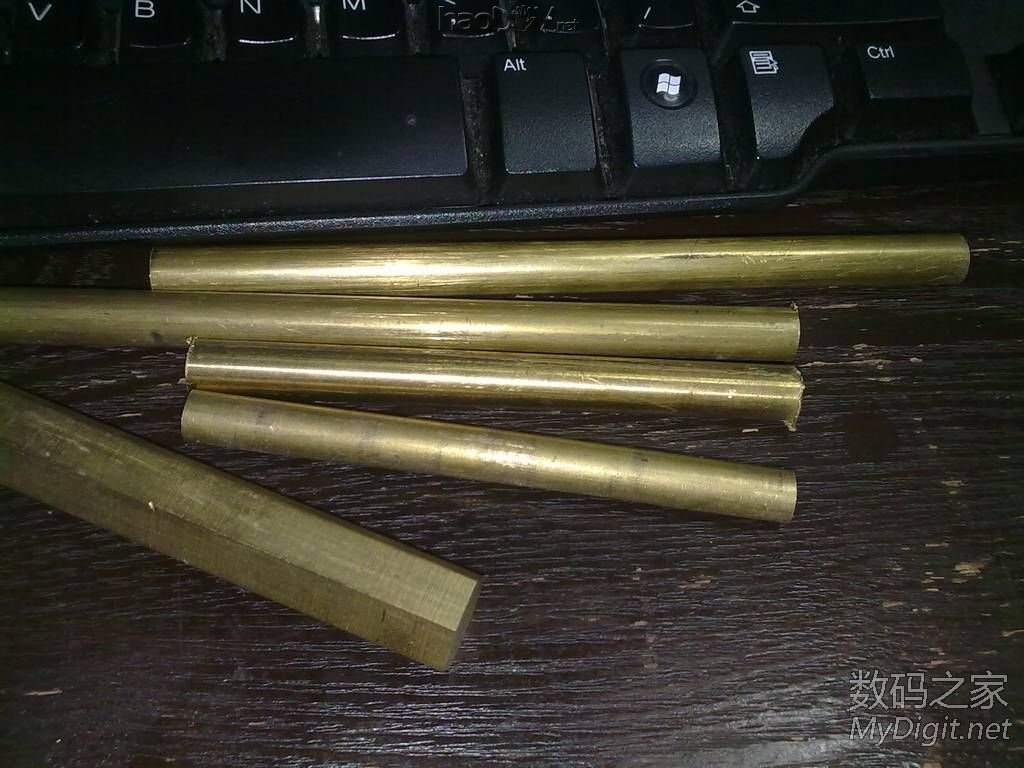

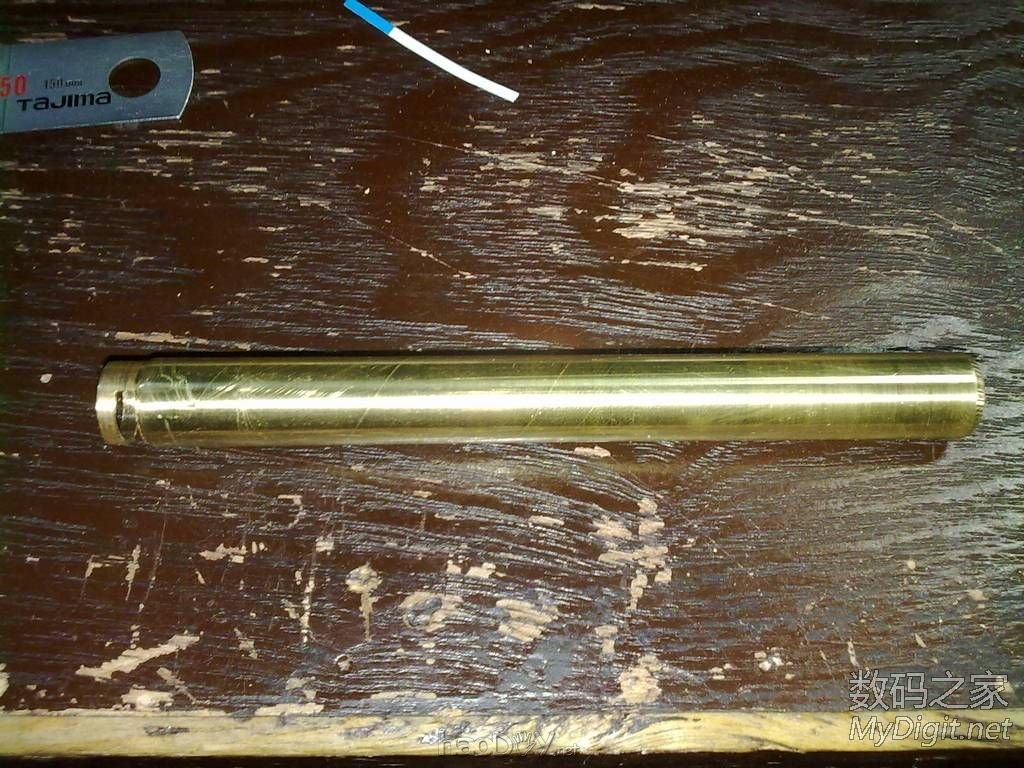

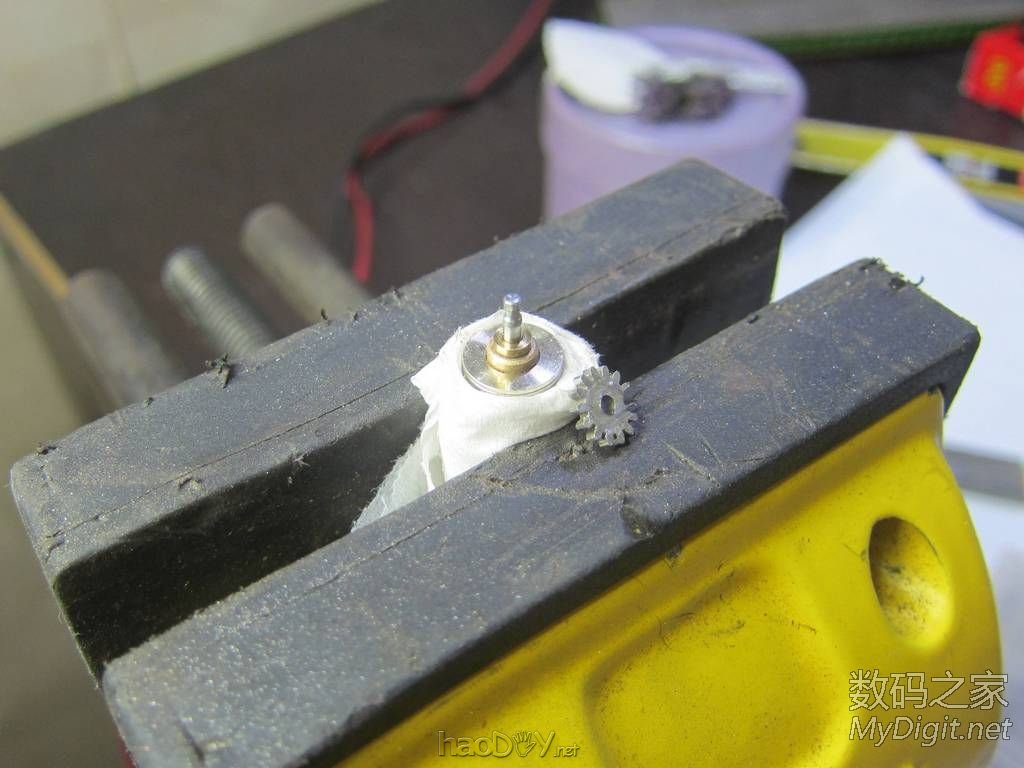

金色的就是我做的电动螺丝刀，大家可以和论坛螺丝刀做一下比较。  再来一张  这就是所谓的冯哈伯瑞士减速电机，的确很小  直径只有8mm  该电机自带编码器，我不需要，所以要拆除降低长度  尾部拆除  拆除后的尺寸  尾盖不能少，打磨薄一点  重新装好  重新焊导线，引出  由于前面有焊齿轮，我需要将其磨掉  磨掉后的模样  切割后的样子  特别购买的电池，很难买到  直径和长度都很小  直径不到8mm  万能的淘宝购买的铜材  有管，有棒  先用8mm钻头绞孔，因为内径不均匀  没有车床，只能出此下策  车尾部台阶（作用往后看）  切割出止转槽并打磨  前面倒角  加工后的筒体  由于内孔刚好8mm，电机装不进去，所以需要再内径扩大一点点  土法上马  制好的铰刀  绞到一半  完全绞好  下面是换向器的制作，原料来自马达  拆下换向器  剪切铜片  这就是电动螺丝刀的换向器  镶入  钻孔  装好换向片  打磨组装  装在手柄尾部的  做尾部旋转开关外圈  钻孔  直径和车制好的柄尾一致  打磨边角  切割 (责任编辑：admin) |
