来个自己拓的lm358白光烙铁控制器电路图。（杜哥出品，必属雷品_haoDIY

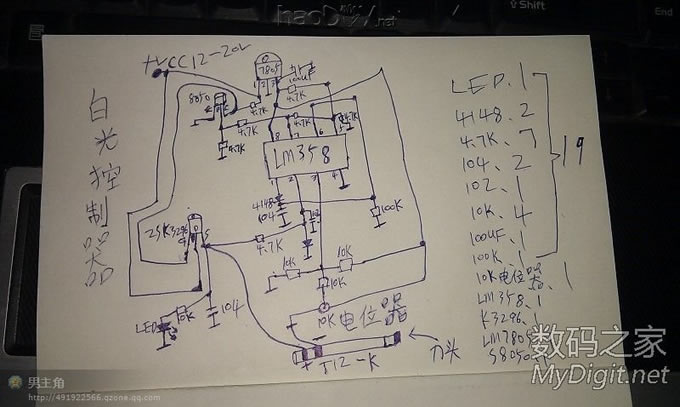

我画图有个习惯是就列出元件清单，这样方便找元件。也方便大家。

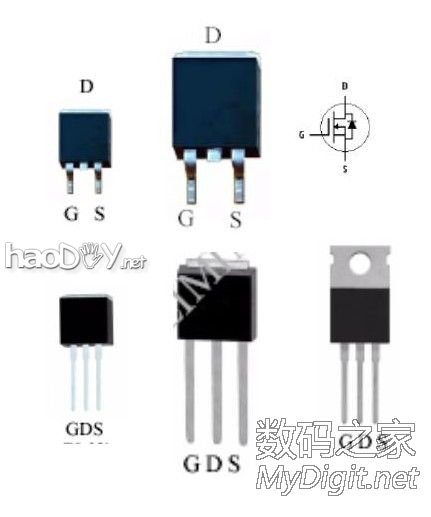

这电路中的2sk3296是电脑主板上拆的。找n管的话台机主板上多得是。
K3296  N管  场效应管   35 A, 20 V，由于没找到更大耐压的n管所以就用这个了，电源用16v的吧，19v的话会接近耐压值，发热大点。耐压越高的管子在这电路中发热越小。（有条件的可以换耐压高的，比如2sk1016等）。
图中lm7805是给lm358供电的，不建议用20v，因为可能会烧7805，7805耐压不高。（有条件的可以自己换lm2596-5，lm2576，或者lm317等等稳压管）。    用7808也可以。
换大了这俩东西就可以提高电压，实现快速升温，你想一秒就化锡都可以。
成品还没做，这几天有点忙，等做好了发上来。

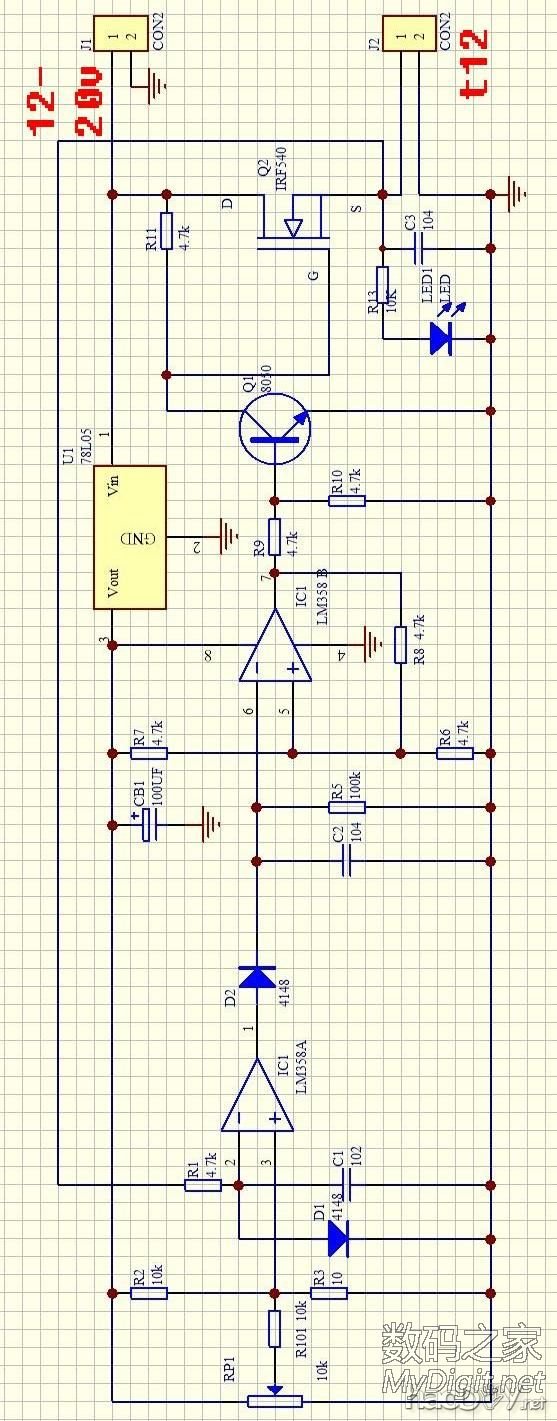

由于图片太长，显示的太小，一楼补上翻转长图。
     来个自己拓的lm358白光烙铁控制器电路图。（杜哥出品，必属雷品

注意图中的102独石电容，别看走眼了。
来个自己拓的lm358白光烙铁控制器电路图。（杜哥出品，必属雷品

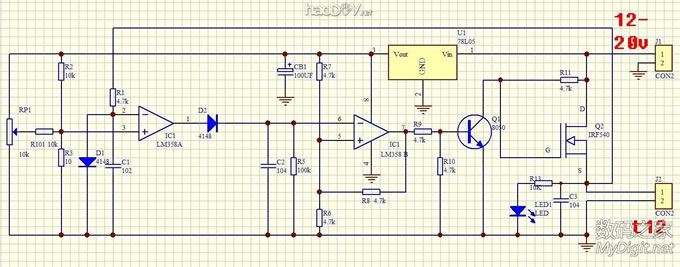

图片太长了，显示太小，来个翻转的，来个自己拓的lm358白光烙铁控制器电路图。（杜哥出品，必属雷品
