咱用心DIY一个高仿936白光焊台玩玩

时间:2015-06-30 12:36来源:bbs.mydigit.cn 作者:cdma2 点击:
面板刻度为480度测量的恒温温度 到此调试基本完成了、、、、、、、、 图一 图二 继续、、、、、、、、、、 到此,全部完成了!!!! 不干胶纸打印前绝对不能做任何处理,要的就是够光滑,这样才能完整无缺的转印到
如今的T12白光在这论坛里已经被神话了,大家都做来玩,我个人却相反,灰常灰常的不喜欢T12,我以将T12焊台打入冷宫收入箱底去了,尽管它能在10秒内化锡,但是换头麻烦,而且每支头的价格也高,所以我个人还是喜欢936焊台,虽然化锡比T12慢上十多秒但是换焊嘴方便价格也便宜、、、、、闲来无事,咱这次就高仿一个936白光焊台来用吧。(高仿的936白光PCB文件是坛子里下载来的,在此非常感谢原作者的无私奉献。原作者帖子 http://bbs.mydigit.cn/read.php?tid=522291)(注意:原作者的PCB文件有两处致命的错误,不改正的话焊台不但不能正常工作而且还会烟花,下面我把已经修改好错误的PCB文件发出来)

热转印PCB制作篇
先说说PCB热转印的个人经验,首先激光打印机的墨粉很讲究,要么用原装的墨粉和硒鼓,要么就用最便宜最次品的墨粉,别人打印时都要求高质量没有底灰的图案和文字,而作为PCB热转印却恰恰相反,打印出来的图像底灰越多热转印的效果越好,这样做的目的是不需要浪费时间用油性记号笔进行修补,通常我去耗材店买墨粉的时候我都会叫老板拿最便宜质量最差的那种粉给我,如果是废粉更好求之不得,因为咱玩的是PCB不是用来办公打印的,虽然这种墨粉比较伤硒鼓的鼓芯,但是一支全新的鼓芯也就十几元,大不了自己换鼓芯,所以根本没必要计较这个


A4不干胶纸是在文具店买来的,十几元一包(100张)用到发狂都用不完


用激光打印机打印到不干胶纸上,剪好
大小


裁好一块覆铜板


因为PCB背面要转印印丝层,为了转印的牢固所以覆铜板背面必须用砂纸把光滑的面搞粗糙些,这样印丝层墨粉的附着力就很好


覆铜板面在热转印前用最细那种水砂纸轻轻的打磨一下,把氧化层打磨掉


热转印前先给过塑机加热达到200度,然后先给覆铜板预热一次
#p#分页标题#e#

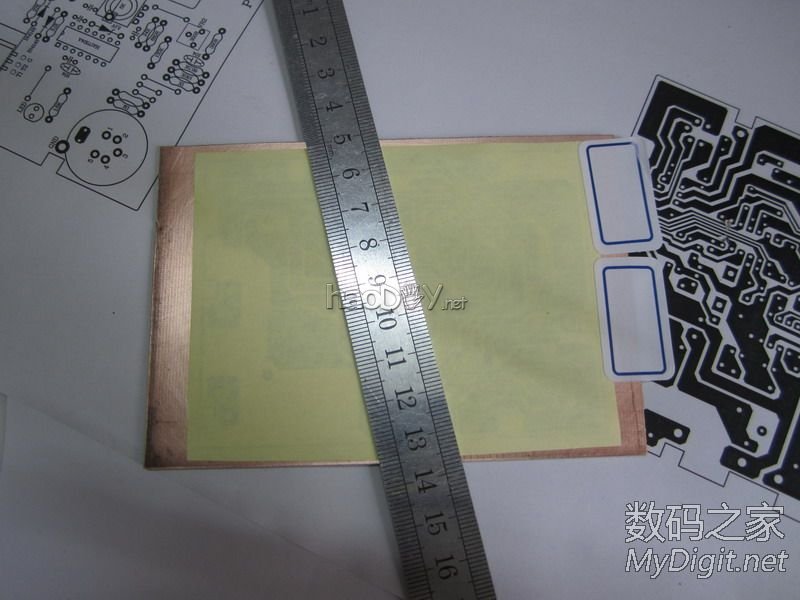

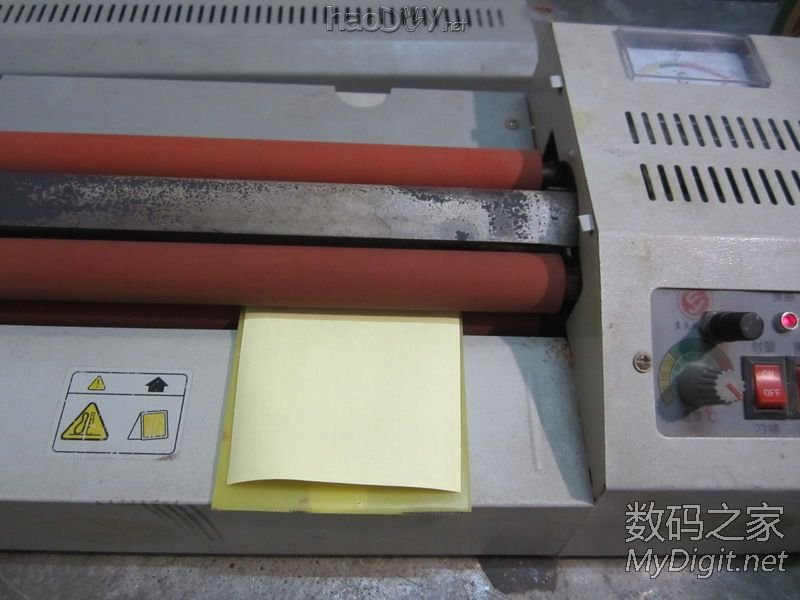

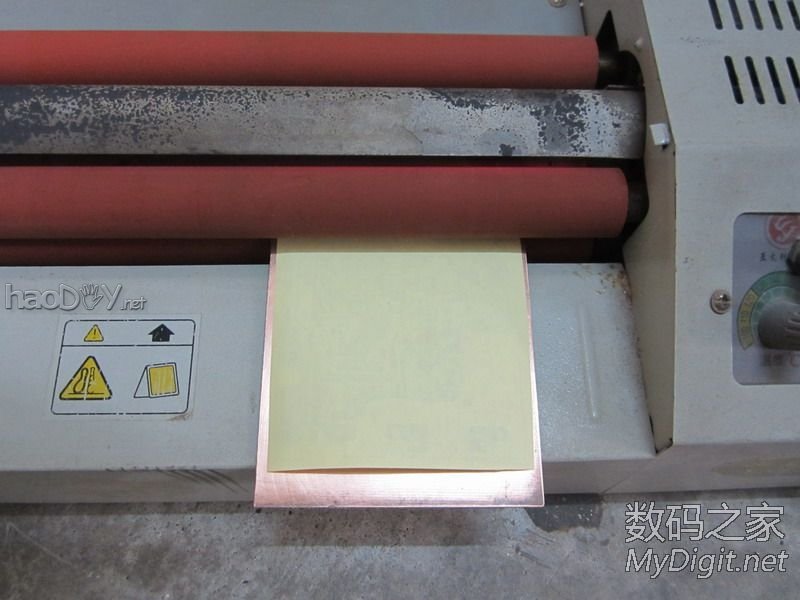

覆铜板预热后马上放上打印好图案的不干胶纸并用标签固定好,以免在进入过塑机转印时移动会影响走线的粗细变化


上面做好后进行热转印,过塑机内部的马达我已经改为2.5转/分钟,所以热转印时过两次就足够了

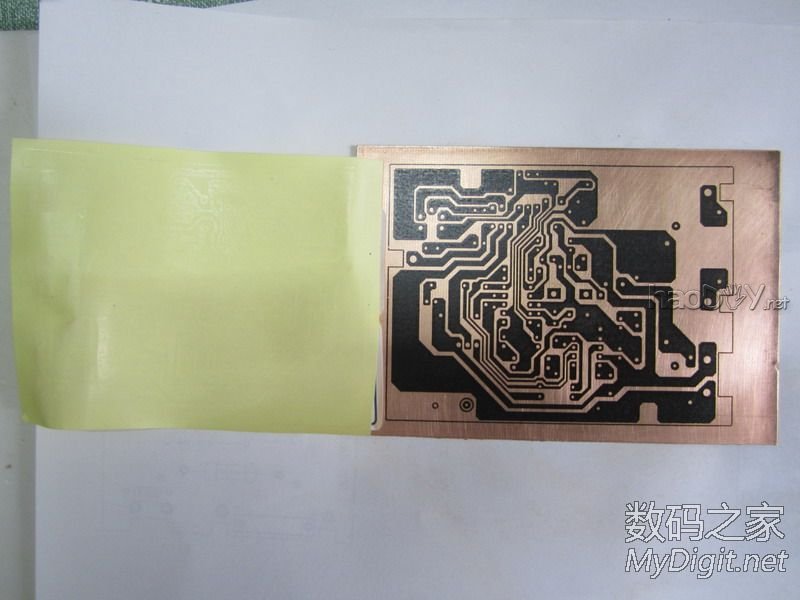

热转印完成后就可以马上揭开不干胶纸了,不需要等PCB冷却后再揭开纸,看看效果还不错,全部图案都转印到覆铜板上了,记号笔可以歇菜了


再来一张看看效果

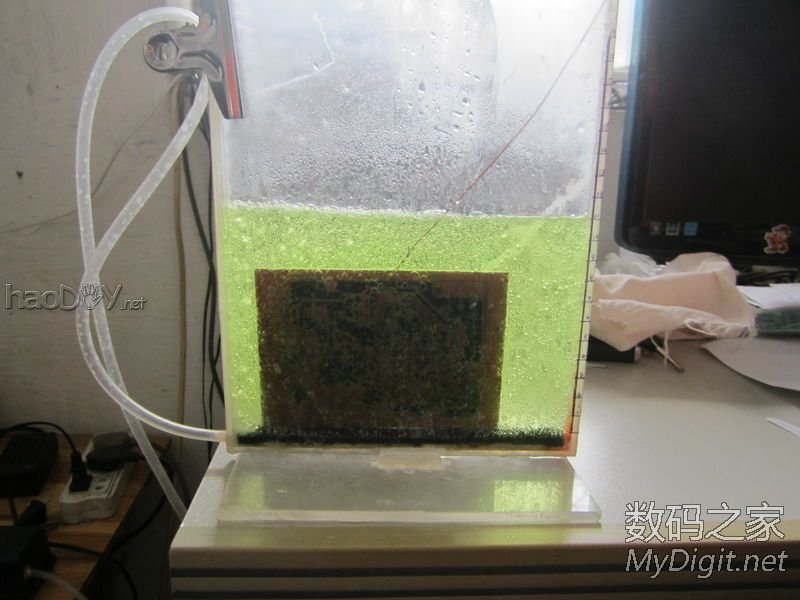

之后没啥可说的,双氧水+盐酸 开始腐蚀

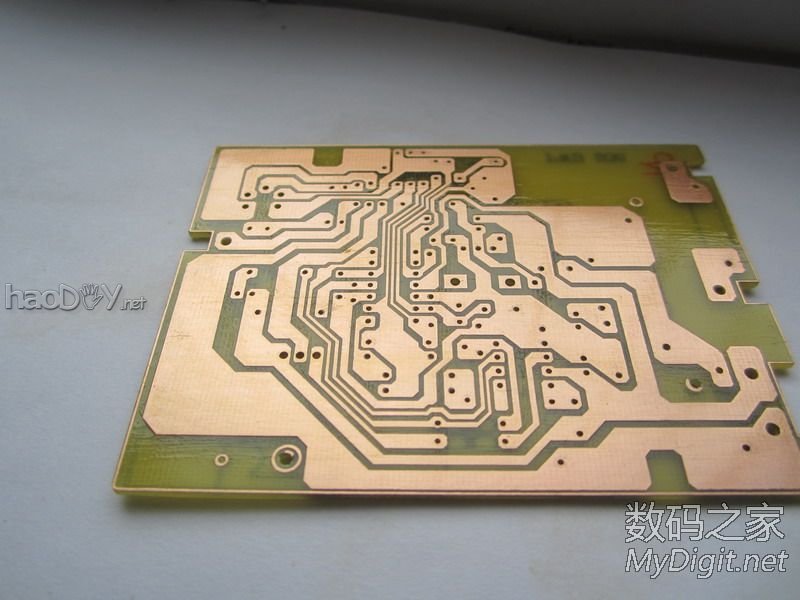

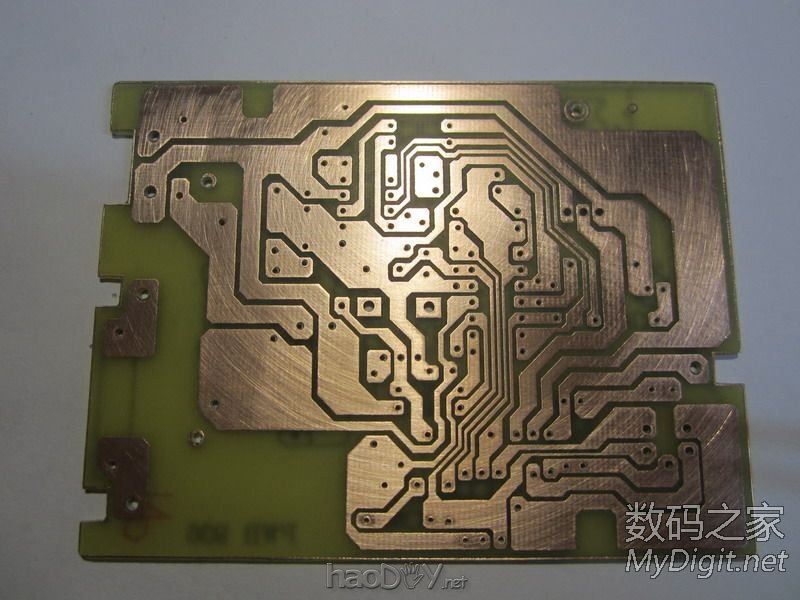

1分钟即可完成腐蚀,用水冲洗干净后的照片

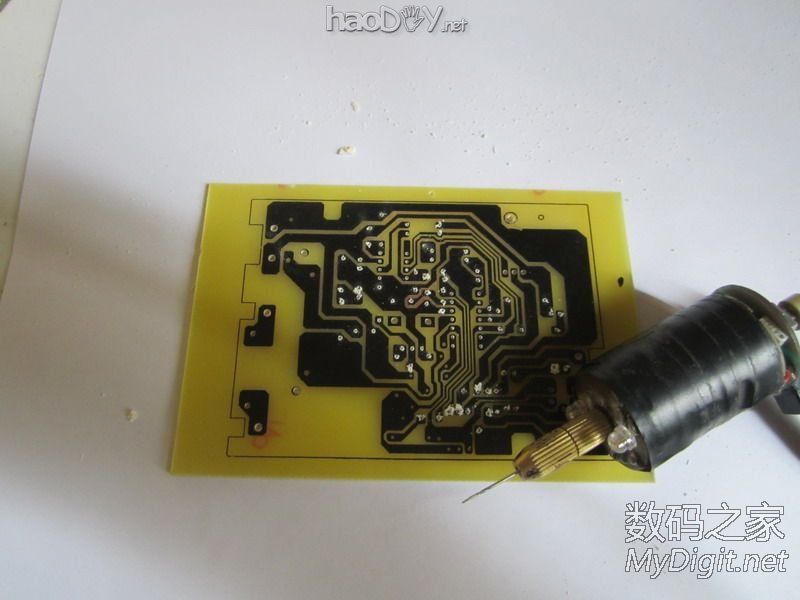

开始钻孔了

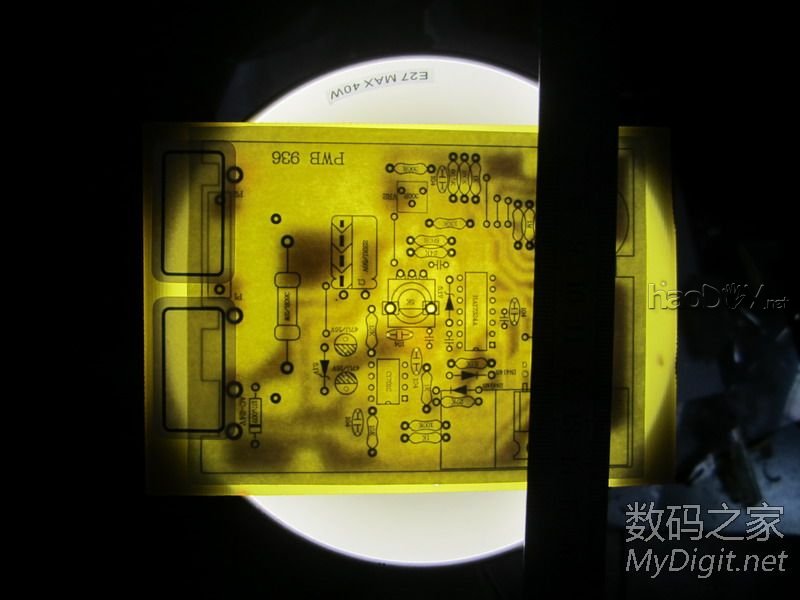

所有的孔都钻好以后就开始在灯光下对正印丝层,对正以后用标签粘好固定


印丝层热转印
#p#分页标题#e#


印丝层转印完成

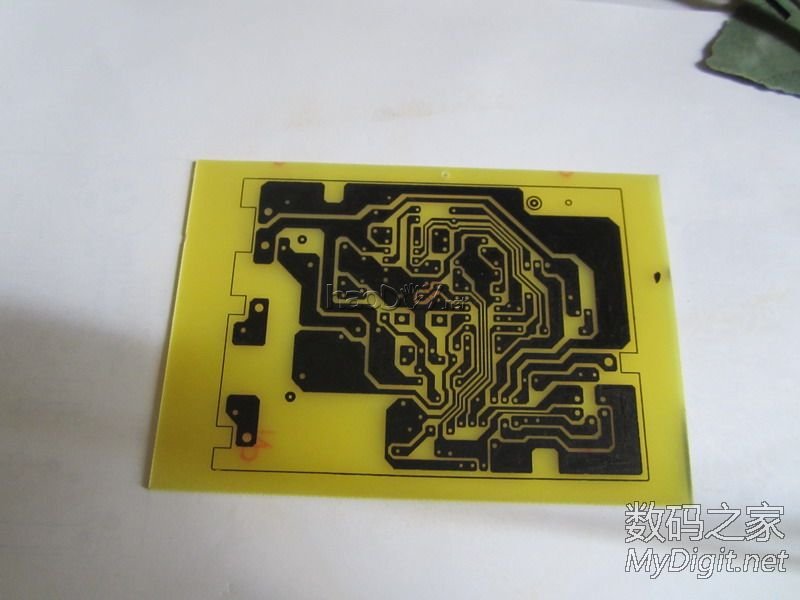

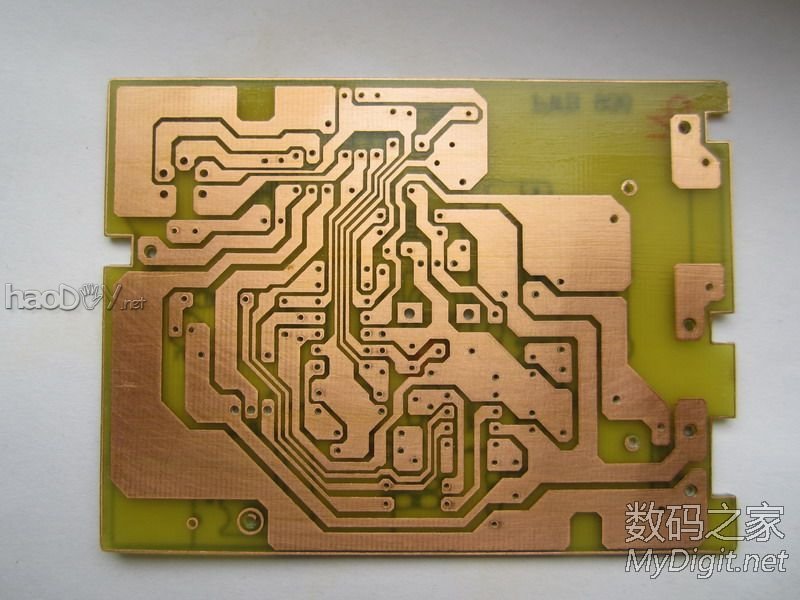

经过一轮手工活,打磨掉墨粉和裁板,总算弄好板子了

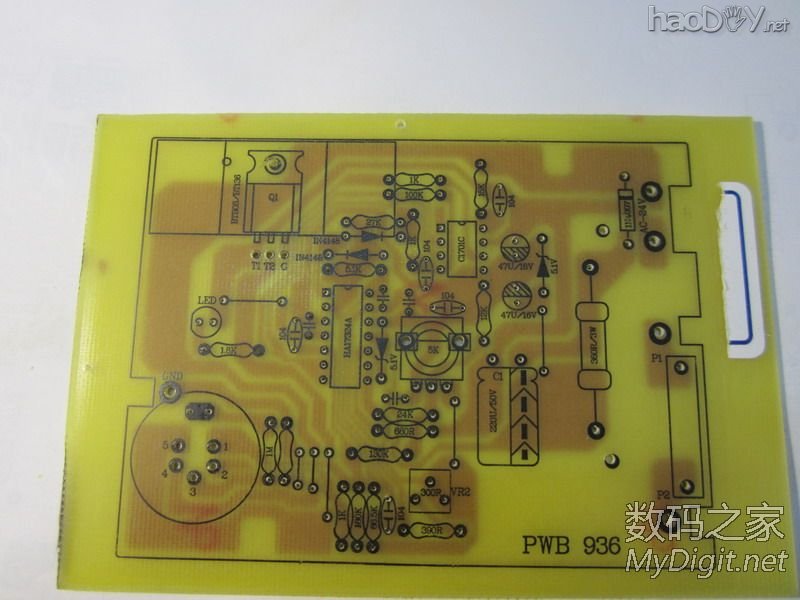

印丝层面

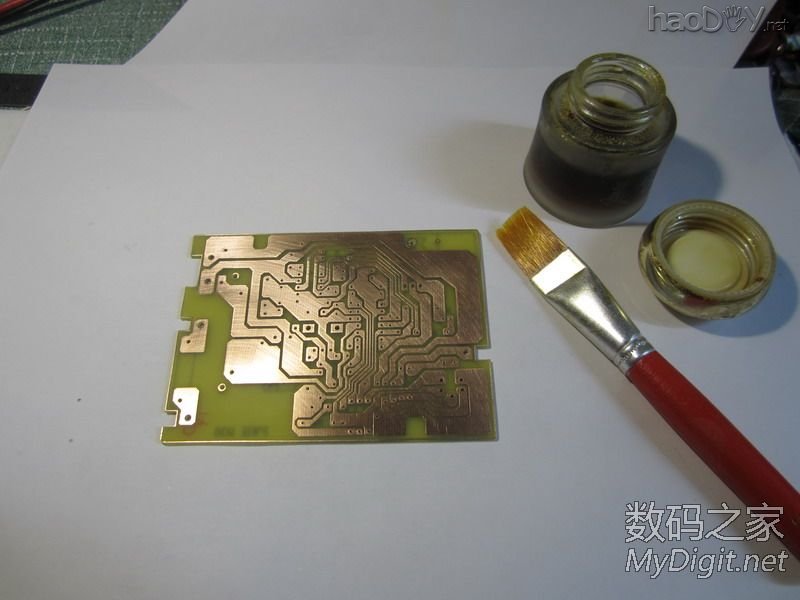

开始图上助焊剂,助焊剂是自制的,用松香+天那水配置,好看又阻焊,而且还不沾手

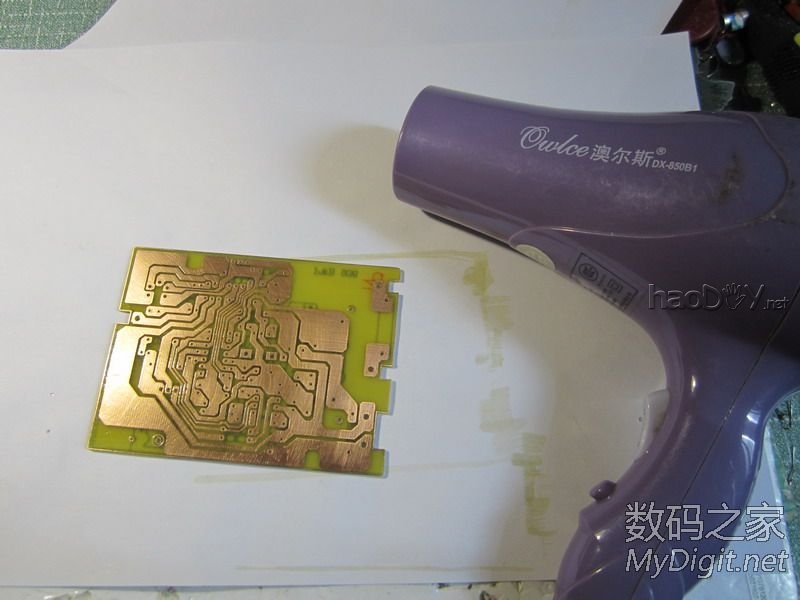

图好后用风筒吹一分钟马上干,到此为止高仿936白光的PCB算是完成了


图1


图2

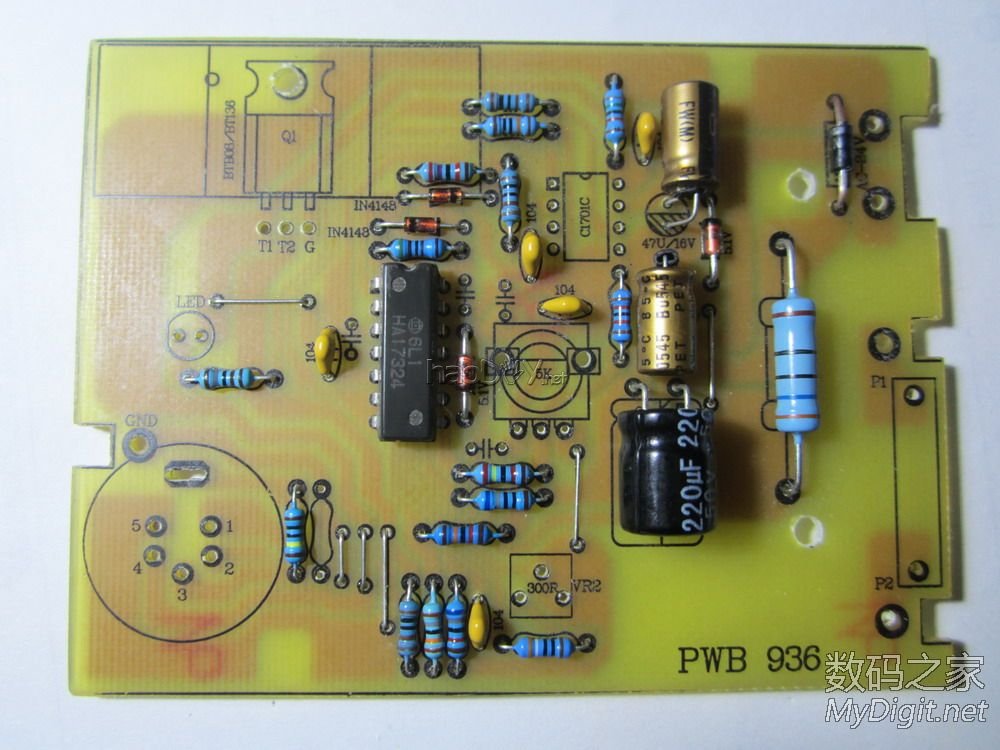

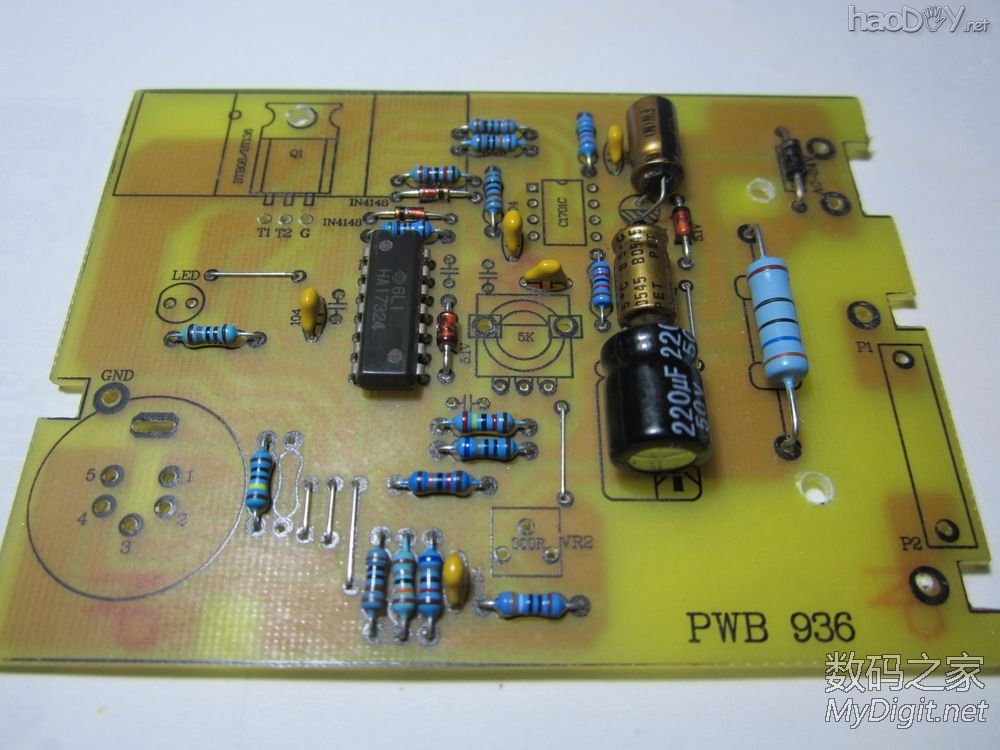

大部分的元件焊接


正面
#p#分页标题#e#

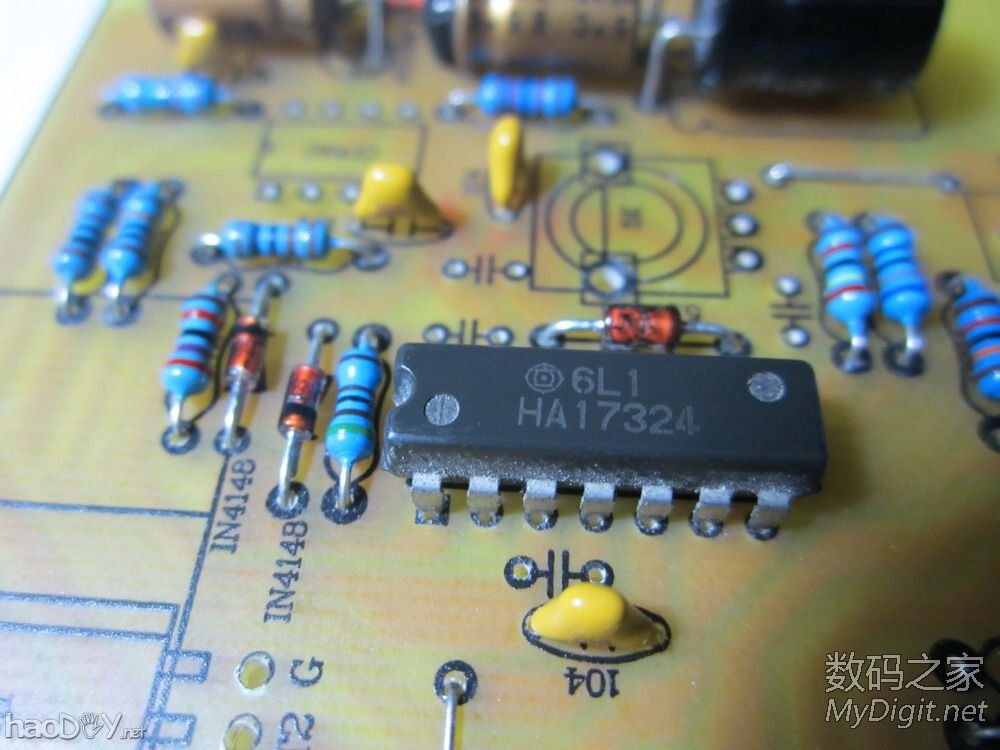

四运放324用小日本进口的


现在还缺C1701C集成块,货物正在网购途中,过两天货到了就可以测试了,到时候继续上图,欢迎大家围观

9月24日凌晨继续更新、、、、、、、、


所有配件终于全部到手了,开始焊接和调试!!!!!!

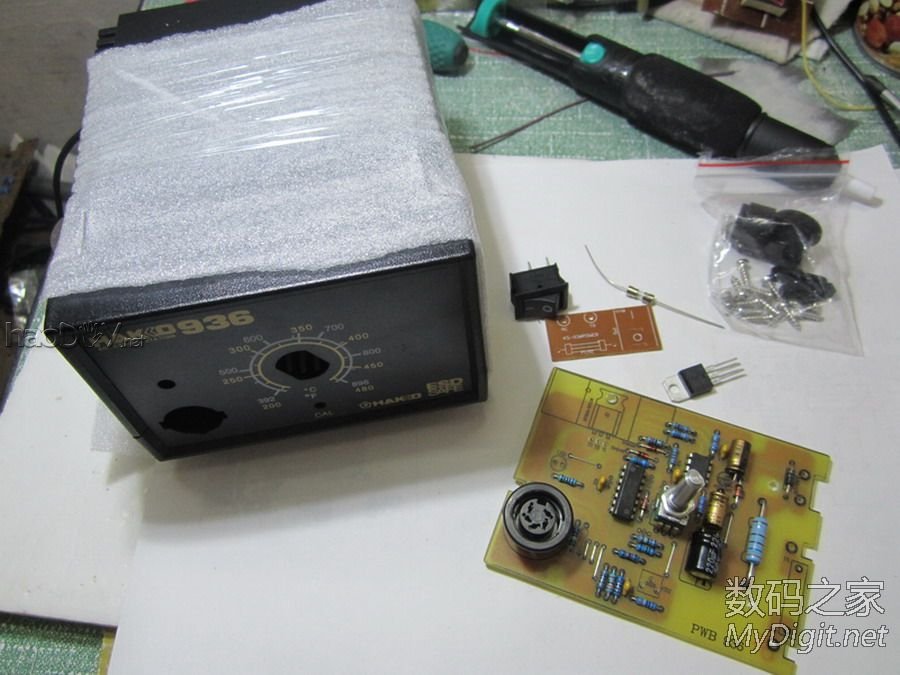

网购的外壳和配件到了

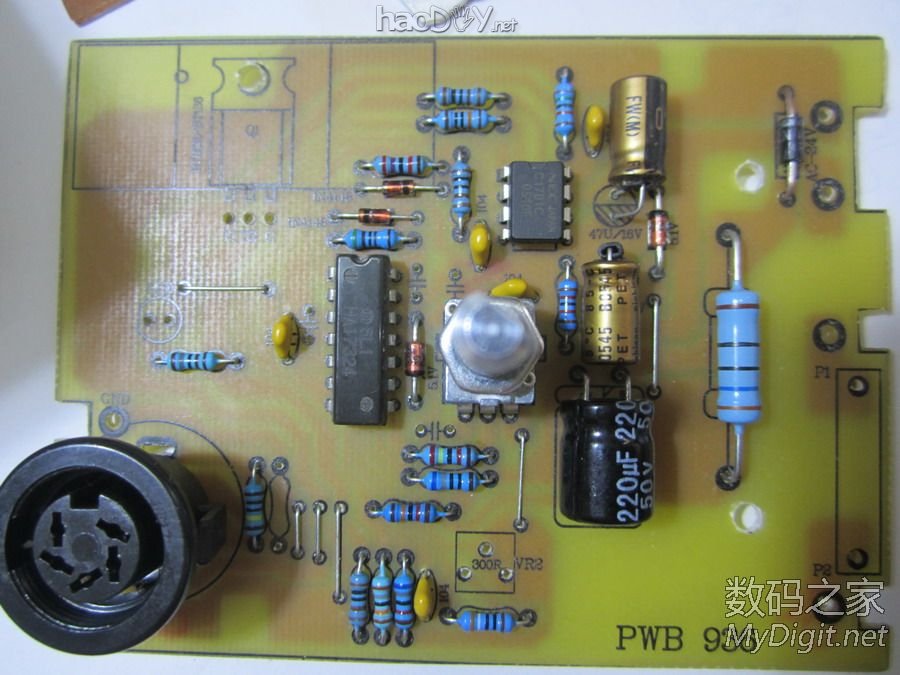

焊接主板中、、、

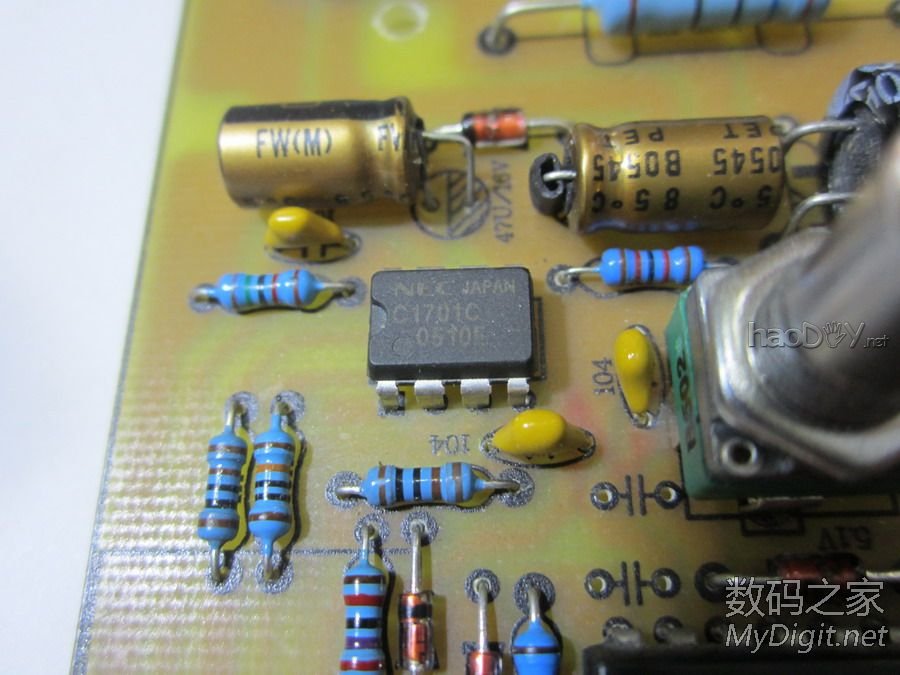

C1701C集成块,这小玩意不太给力,比较娇贵,据说稍微不注意就容易烧坏

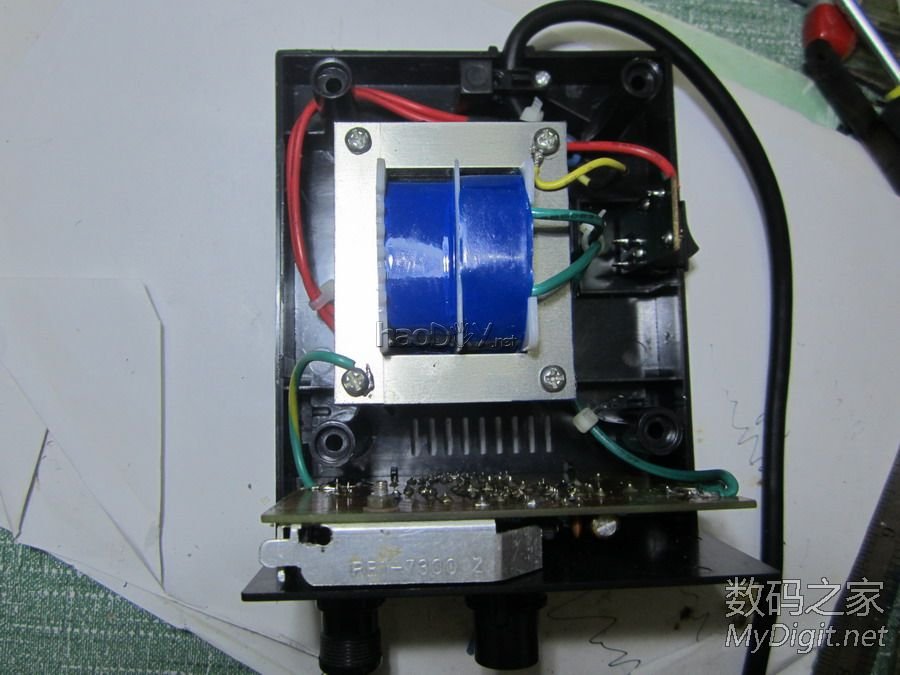

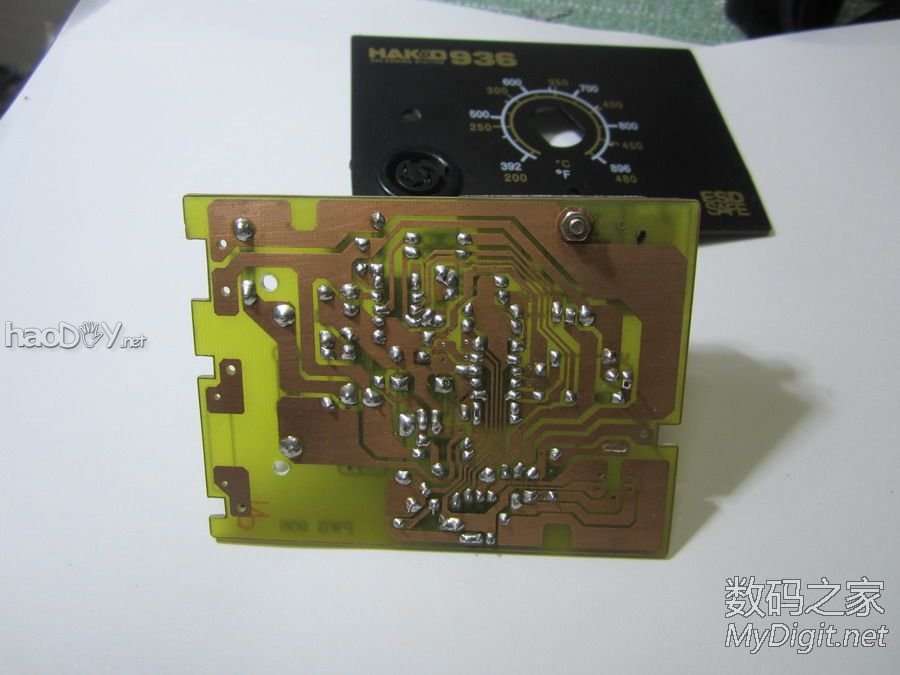

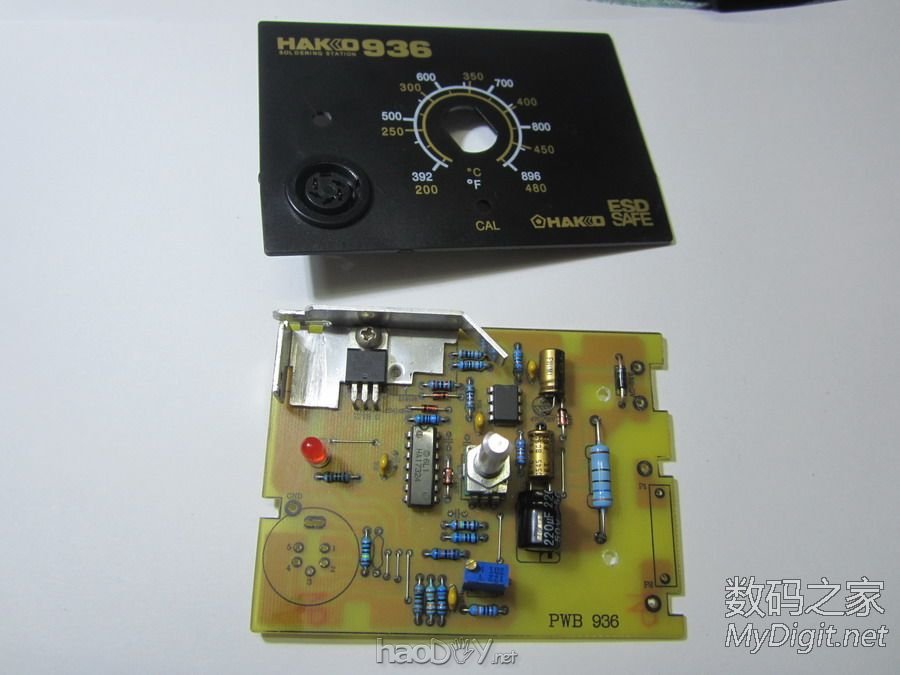

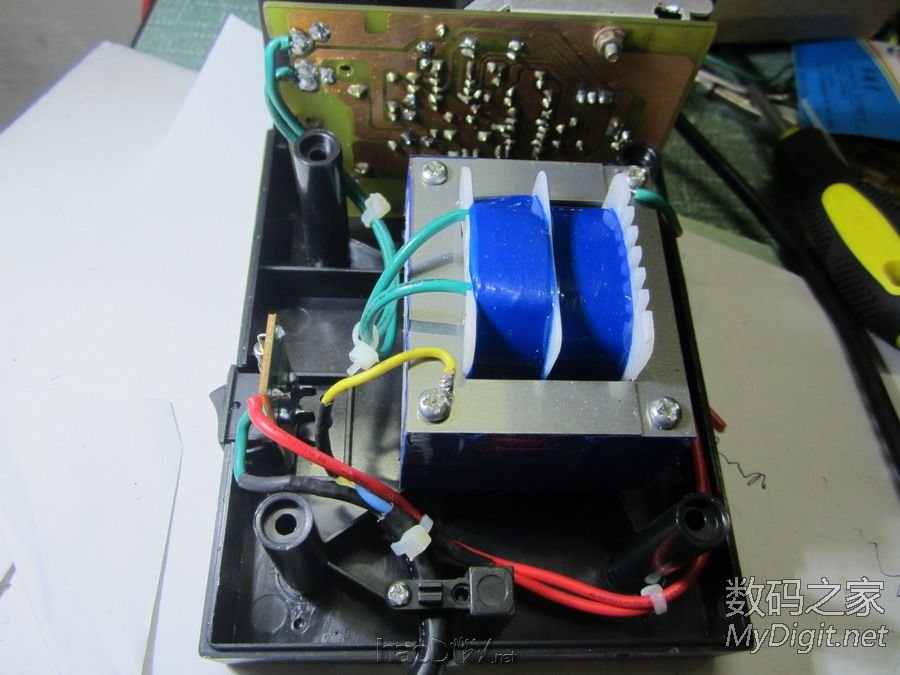

面板和主板


因为没有加緑油阻焊,所以想把焊盘焊接得规规矩矩的的圆点有点难度,经常是焊点不圆


侧面来一张吧#p#分页标题#e#


下面开始裸机进行温度调试、、、、、、、、、

先把温度调节旋钮逆时针调到尽头,也就是面板的温度200度刻度进行粗调

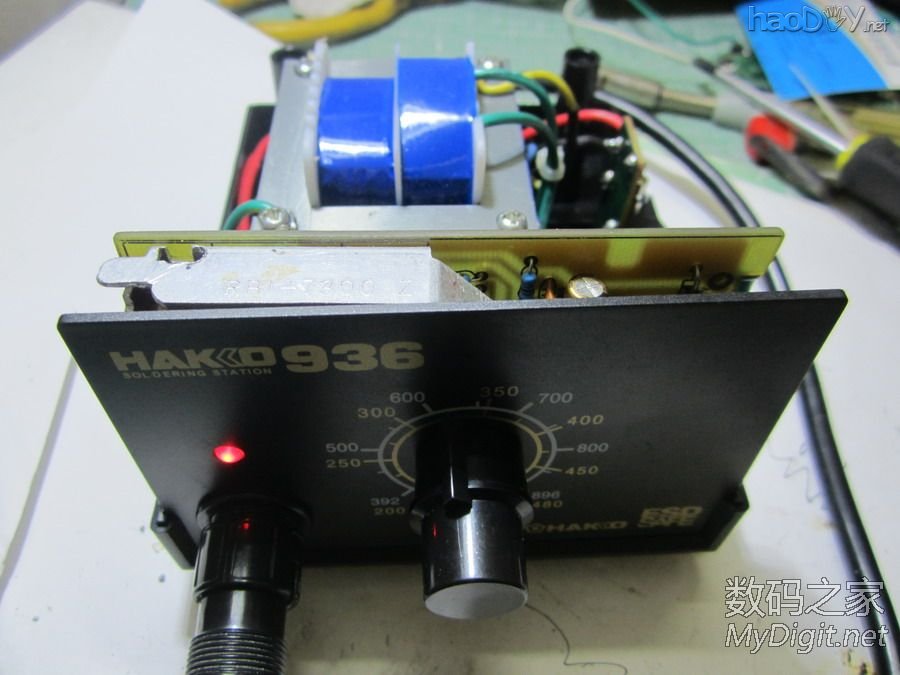

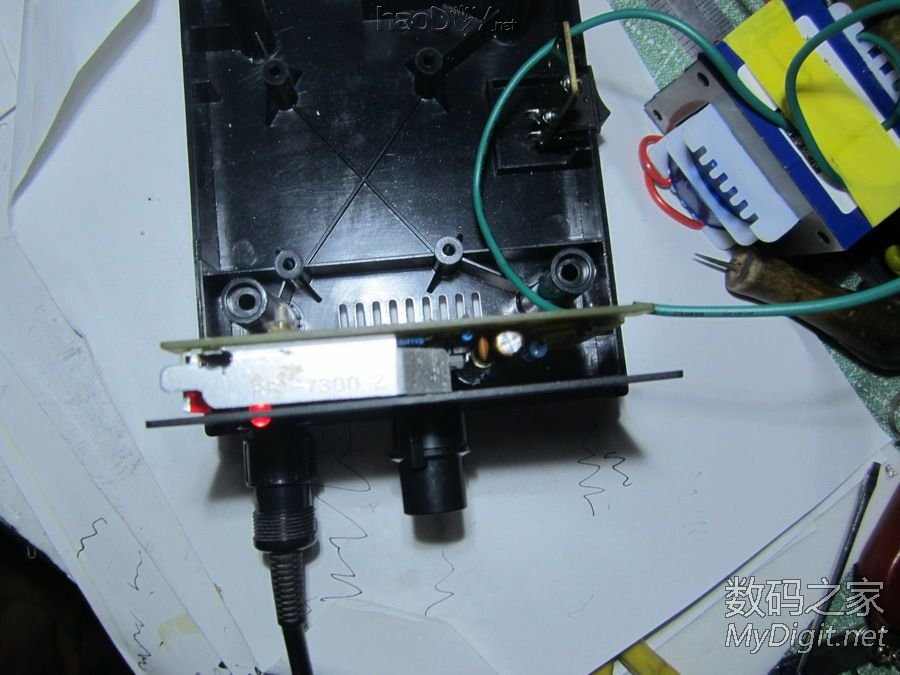

200度粗调调整好以后把电路主板安装到焊台的面板上进行面板刻度的细调

把旋钮调节到面板的200°C进行细调200度,调整好后下面的基本就不用再调了,因为已经完成了细调


面板刻度为250度测量的恒温温度


面板刻度为300度测量的恒温温度


面板刻度为350度测量的恒温温度


面板刻度为400度测量的恒温温度


面板刻度为450度测量的恒温温度
#p#分页标题#e#

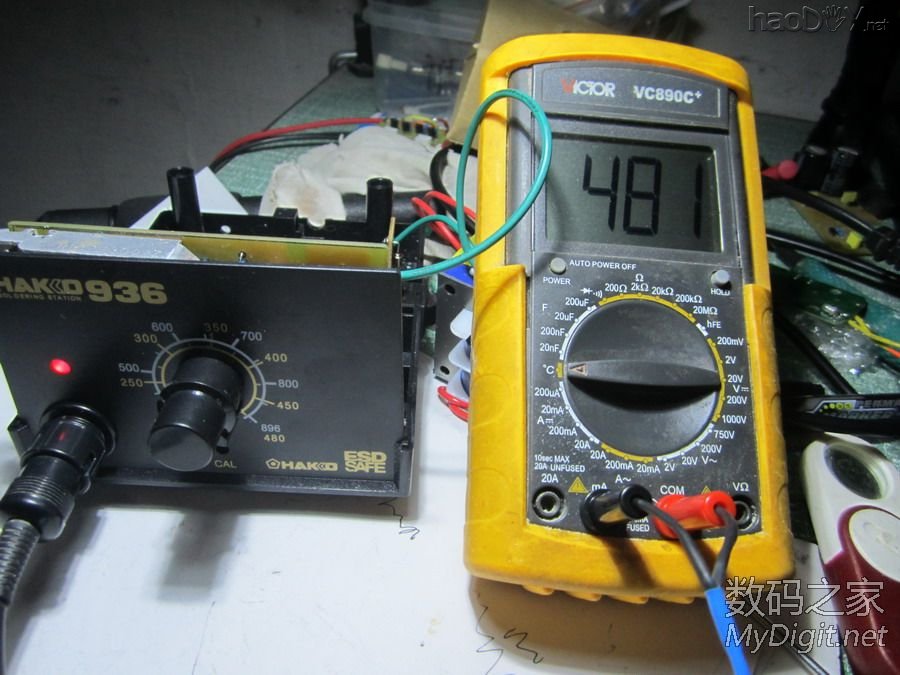

面板刻度为480度测量的恒温温度


到此调试基本完成了、、、、、、、、




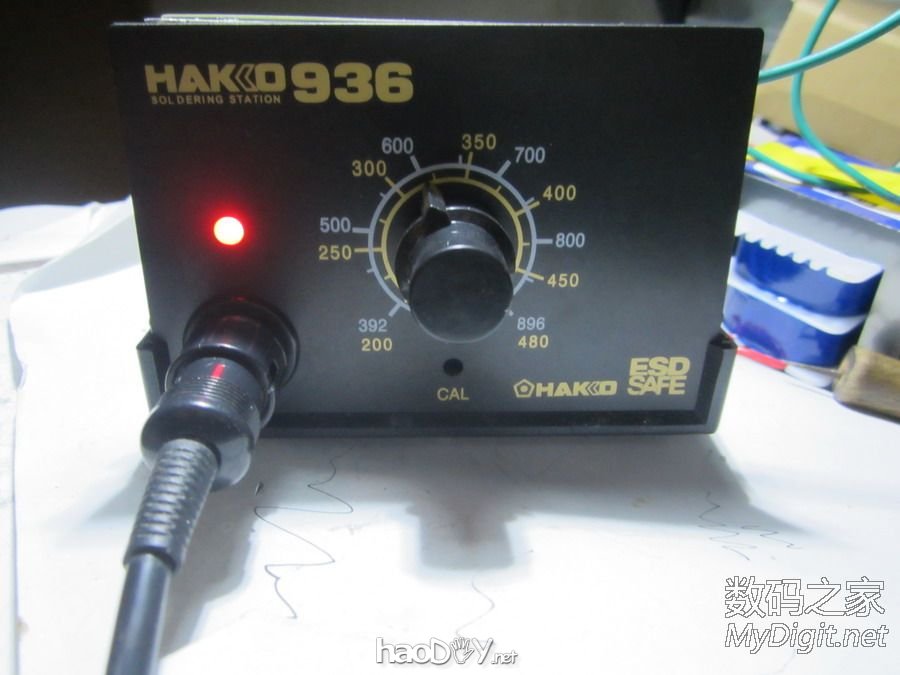

图一


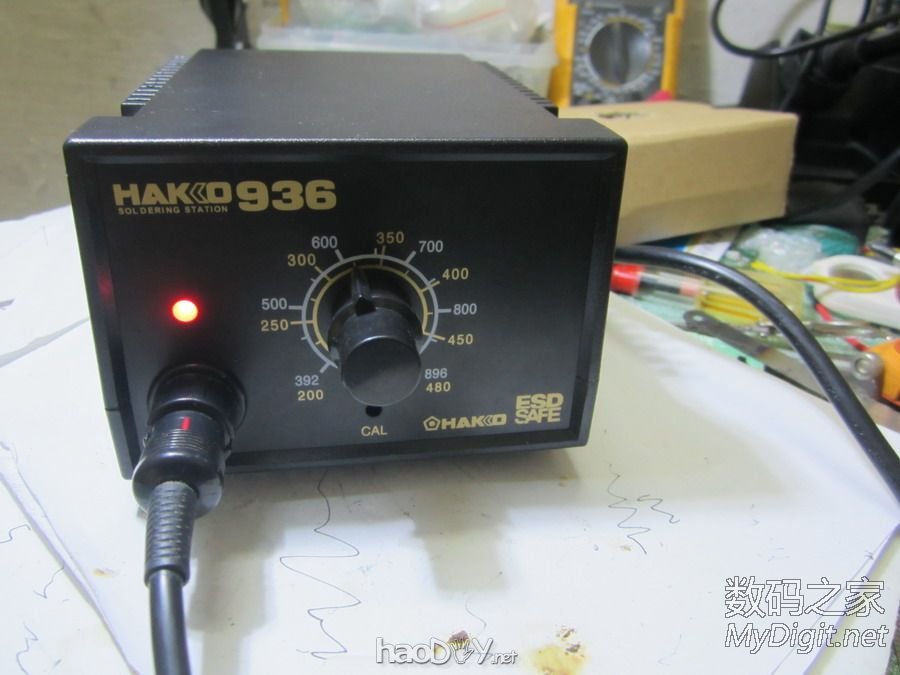

图二


继续、、、、、、、、、、








到此,全部完成了!!!!

不干胶纸打印前绝对不能做任何处理,要的就是够光滑,这样才能完整无缺的转印到覆铜板,像那些什么打印前用橡皮擦处理一下等等千万别做,这样就破坏了光滑面使转印不能完完全全的转印过来,到时候还得用记号笔来修补,你说的很难附着碳粉是因为你选的不干胶纸不对头,你要选一般光滑但又不能太光亮的那种不干胶纸才行,文具店里就有很多牌子的不干胶A4纸,你可以去选择的
PCB文件到原作者的帖子里下载  http://bbs.mydigit.cn/read.php?tid=522291
