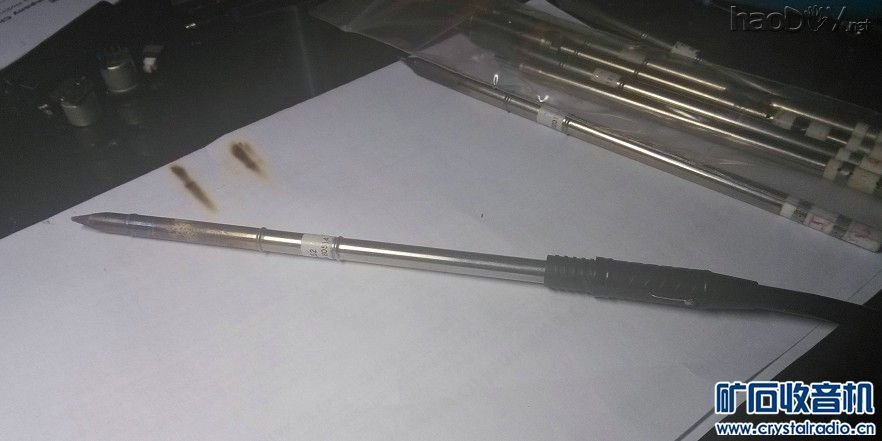

闲来无事 之前有做白光发热芯手柄觉得有趣 总感觉不够短小 又找来一堆笔 再做一个 本着DIY精神就地取材 废物利用 简单易用 分享过程乐趣。。。痛并快乐着！品名：微型白光手柄 材料：废弃笔 电工胶布或热缩套管 废弃手机充电器（利用2芯连接线）或硅胶线、硬质细铜丝或元件剪下的引脚等 工具：烙铁、菜刀（ 木有美工刀）剪刀、改锥、打火机DIY过程：  1、选取合适的笔壳 我看中白色的   2、利用白光发热芯比划出合适的长度，用菜刀截取多余部分；  3、处理截面，断头缠绕电工胶布,注意 胶布要超出笔管大约1/3 厚度大约3至5圈，将多出笔杆部分翻塞进笔管，插入发热芯试试松紧 配合打火机反复烘烤，利用白光芯的凸出部分使之充分贴紧胶布 又不能继续深入笔管。端头处理完成。我是利用热缩套管套在笔端方法同上  4、将已插入T12的笔杆，比划好T12的- +级在笔头旋帽位置，并做好标记 注意：+ -级不在同一面上，相差180度，这样的好处是后期处理比较方便 白光芯和笔杆也很同心 接触更紧密；  5、在标记的位置垂直放置元件或硬质铜丝，粗细以T12和笔头的间隙为准 我采用1/4W电阻引脚，在引脚上接触笔杆端向上4~5慢慢处标记，将烙铁靠近引脚加热，同时稍稍用力将引脚插入笔身，使标记点刚好和笔身面平，查看笔管内应该有3~4mm引脚露出，这时插入T12利用t12尾部将引脚折弯并贴紧笔管内侧。引脚外侧直接沿着笔杆外面向下成型，长度以超出T12尾端为正好，同时为了牢靠 要做个大约1mm的倒钩。。。同理 再加工另一侧的触片  6、利用改锥或2mm左右的钻头 在引脚附近钻2个穿线孔 将剪下的充电器连线外皮剥掉 露出大约20~30mm的线头 花点耐心 穿出导线。注意：+ -级不能搞错。。。我有现成的硅胶线 配合所选的笔杆 插入非常紧密   7、 在引脚处剥线并焊接，细心的将引脚慢慢融入笔身 很是牢固 如果连线和笔头接触不是紧密 建议用胶水加以固定 防止使用过程中导致连线扯断。 8、拔出t12 旋上笔身 套上笔帽。接上控制器，插入T12 几秒钟后 你就可以焊接啦   结束语： 微型白光手柄，取材方便，制作容易，人人都可制作，合理的使用，外壳寿命并没有想象中的脆弱 我将控制器电位器调至中端位置 连续通过电一夜 接触T12发热部分虽有余温 但完好无损 #p#分页标题#e#微型手柄能快速更换内芯 直插结构 接触紧密 不破坏白光内芯 携带方便 成本低廉 哈哈 拉风   |
