【参赛】自制简易热风焊枪

时间:2017-05-29 14:06来源:www.crystalradio.cn 作者:无胆侠 点击: 次
自制简易热风焊枪 1. 电暖器芯。 2. 取其中一段，约10-15欧姆。 2.JPG (138.19 KB, 下载次数: 2) 下载附件 2017-1-13 16:30 上传 3. 与涡轮风扇组成热风枪，电源电压20-24V，出风口360度。 4. 坏伞中间的铝合金管一段。 5. 一端做成与风机出风口相当的形状。
自制简易热风焊枪

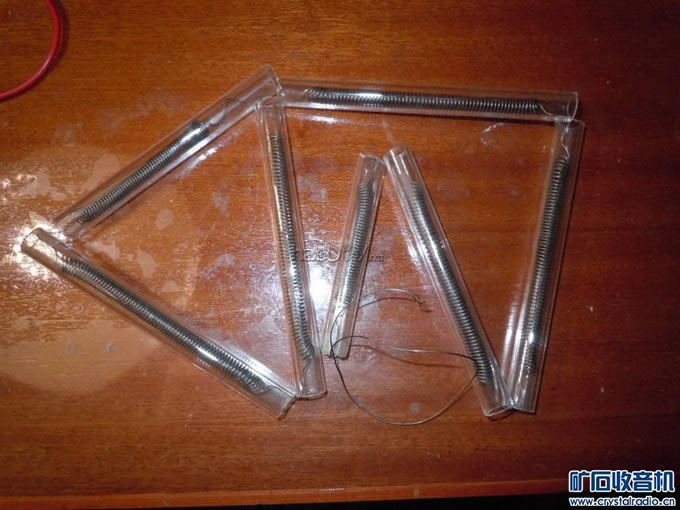

1. 电暖器芯。
【参赛】自制简易热风焊枪

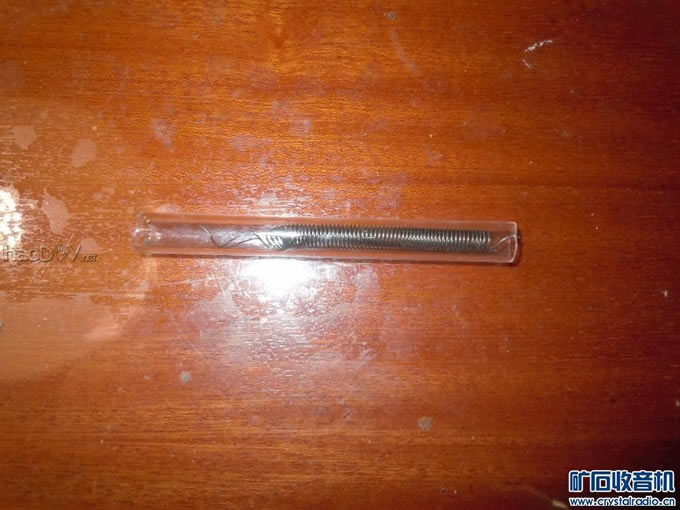

2. 取其中一段，约10-15欧姆。
【参赛】自制简易热风焊枪


下载附件

2017-1-13 16:30 上传

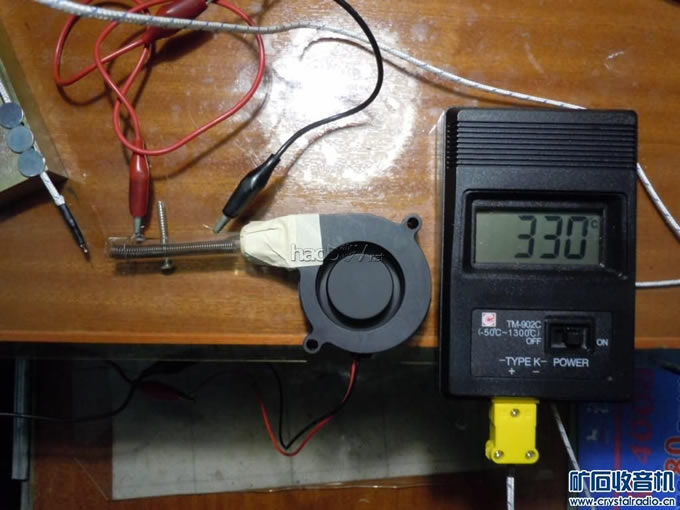

3. 与涡轮风扇组成热风枪，电源电压20-24V，出风口360度。
【参赛】自制简易热风焊枪

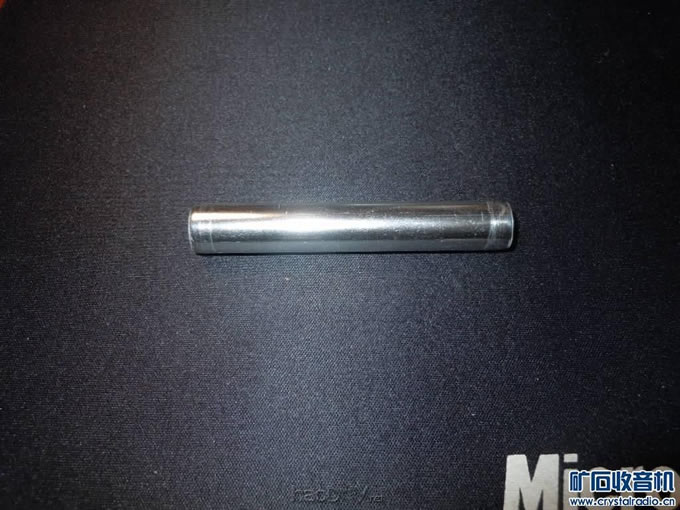

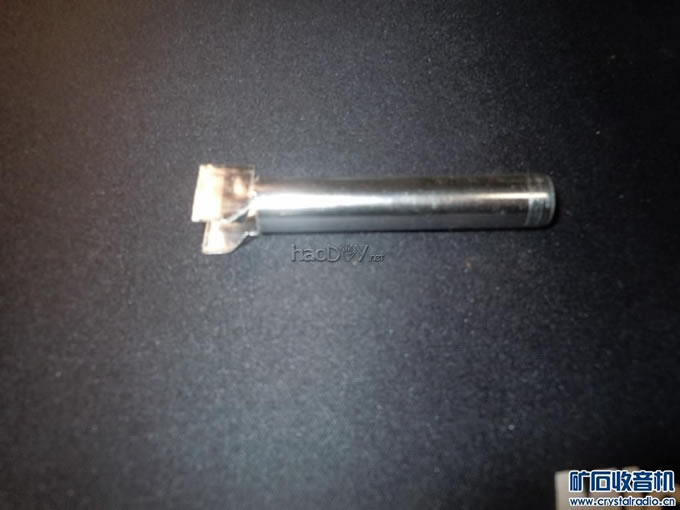

4. 坏伞中间的铝合金管一段。
【参赛】自制简易热风焊枪

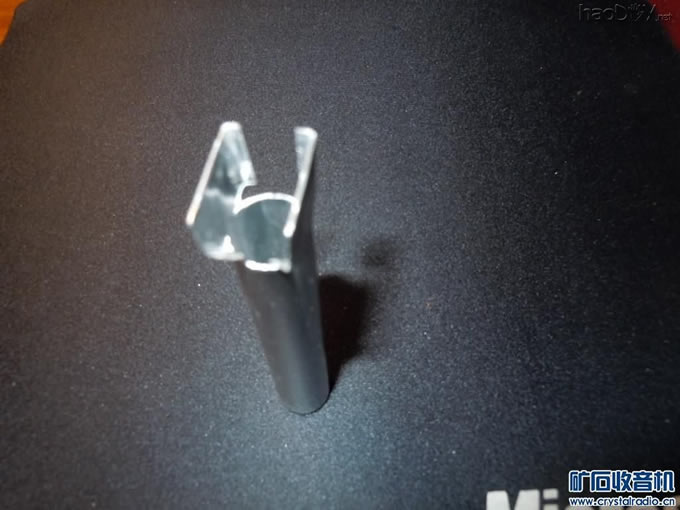

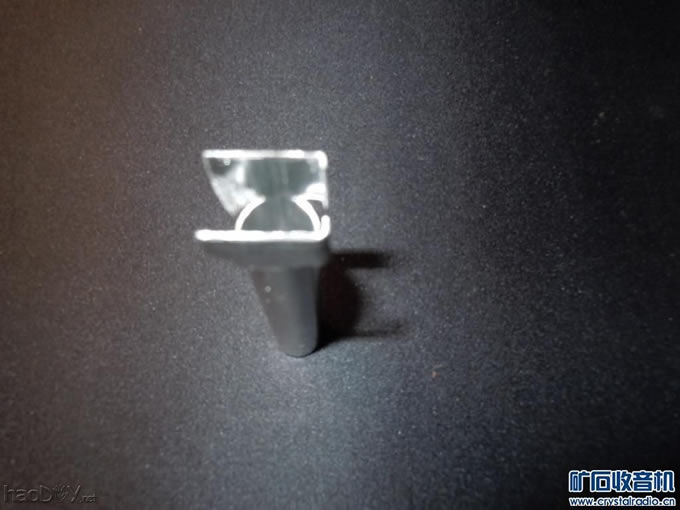

5. 一端做成与风机出风口相当的形状。
【参赛】自制简易热风焊枪
6.不同角度。
【参赛】自制简易热风焊枪
7.不同角度。
【参赛】自制简易热风焊枪
8.不同角度。
【参赛】自制简易热风焊枪

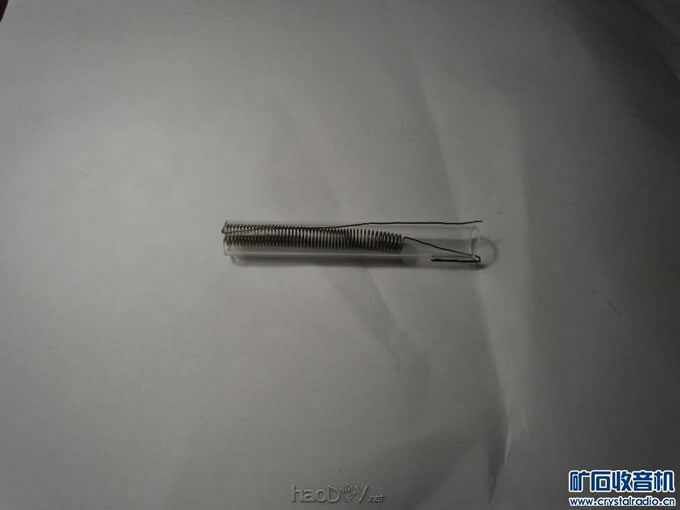

9.电热丝的形状。
【参赛】自制简易热风焊枪

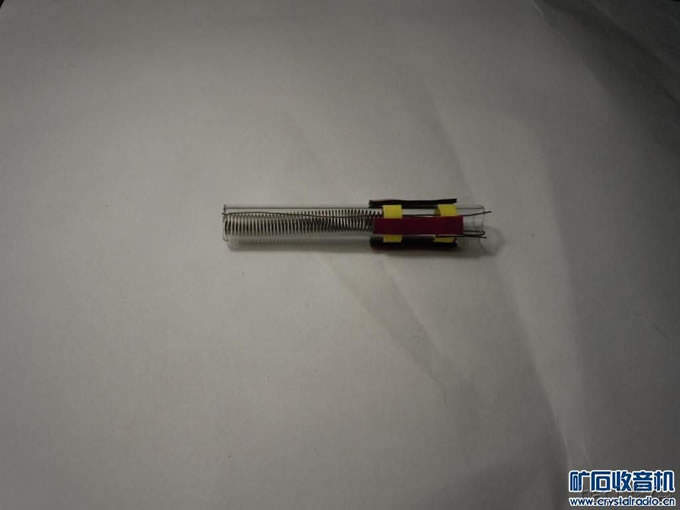

10.后端用热缩管固定，并贴上双面胶。
【参赛】自制简易热风焊枪
11.将做好的电热管插入铝合金管，连接好电源线并与风机连起来。
【参赛】自制简易热风焊枪

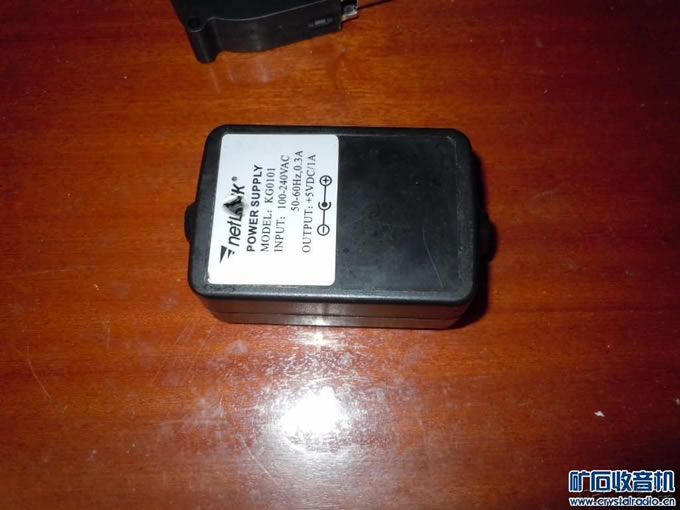

12.找个坏电源盒。
【参赛】自制简易热风焊枪

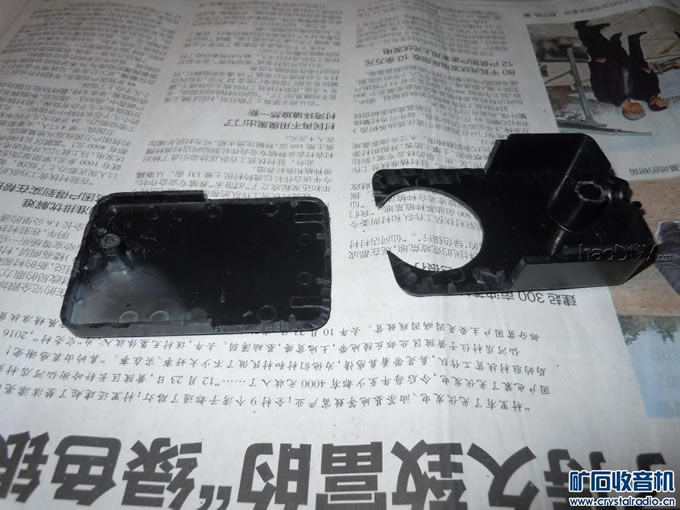

13.去除内部电路板。
【参赛】自制简易热风焊枪

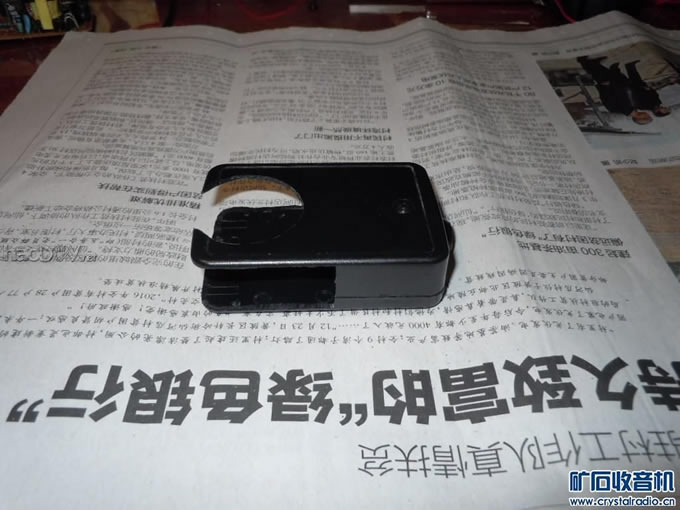

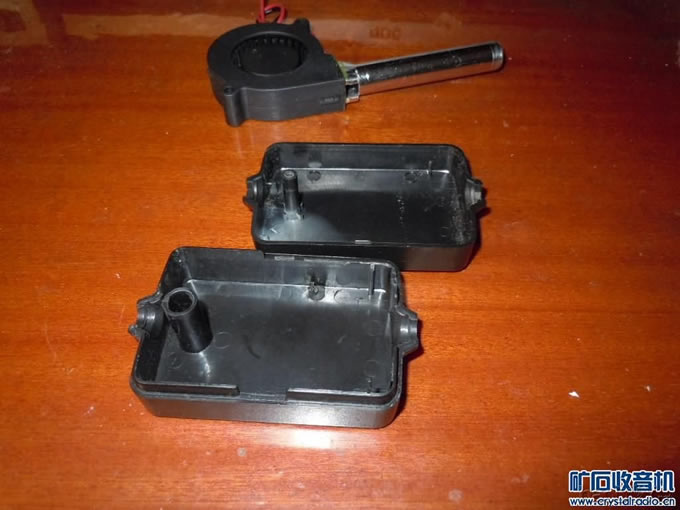

14.改造外壳。
【参赛】自制简易热风焊枪
15.改造外壳。
【参赛】自制简易热风焊枪

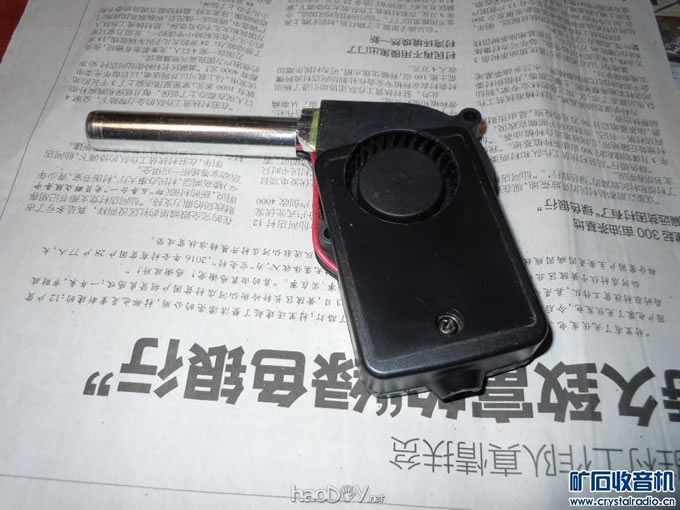

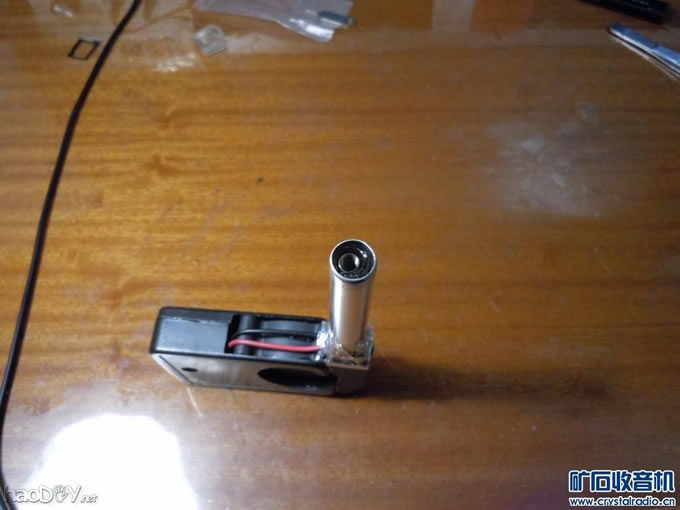

16.组合起来。
【参赛】自制简易热风焊枪
17.组合起来。
【参赛】自制简易热风焊枪

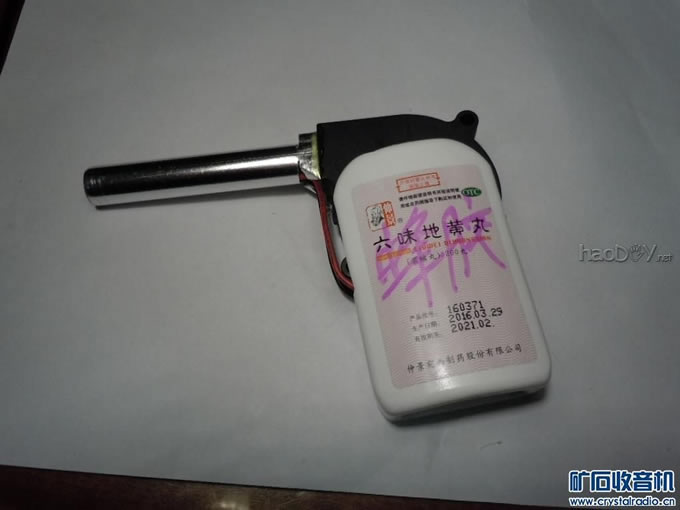

18.用胶粘合为一体。
【参赛】自制简易热风焊枪

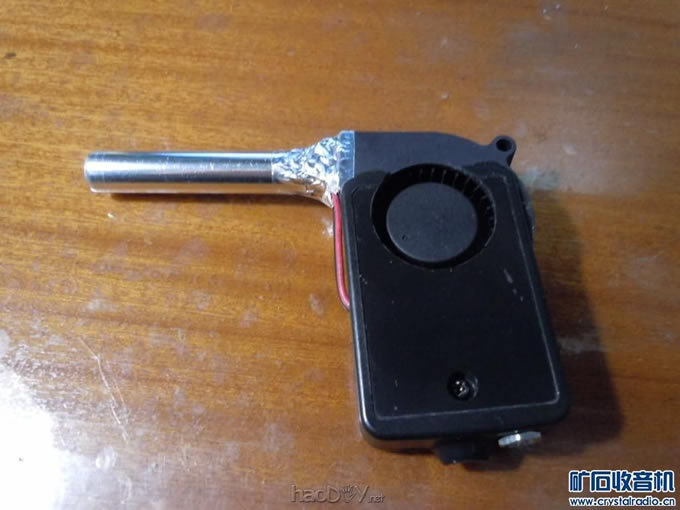

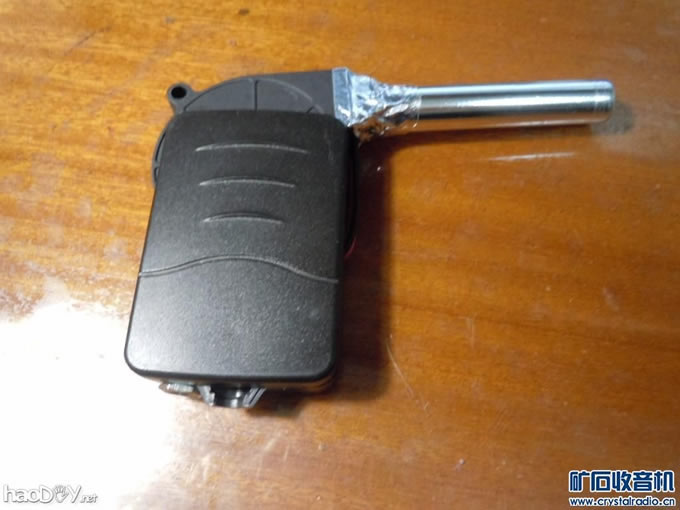

19.几个不同角度。
【参赛】自制简易热风焊枪

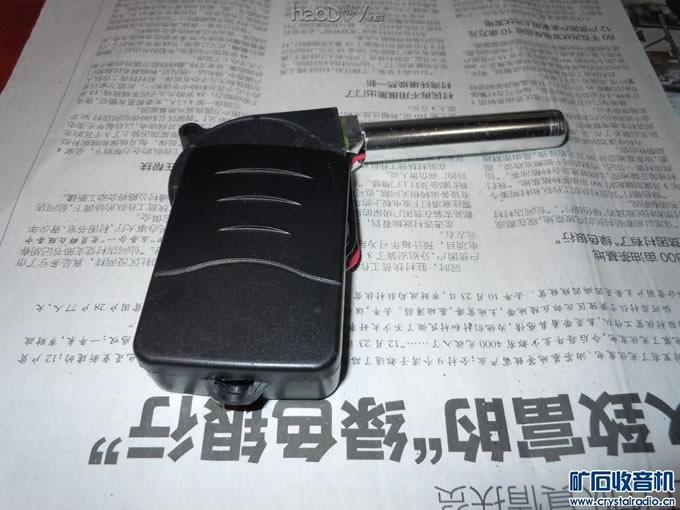

20.几个不同角度。
【参赛】自制简易热风焊枪

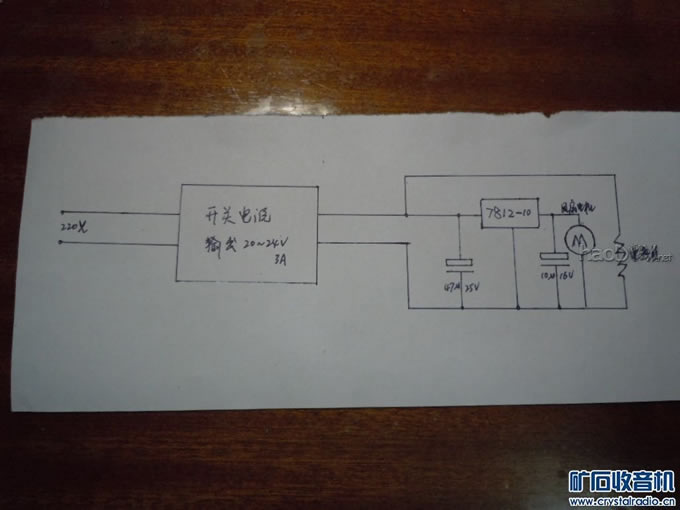

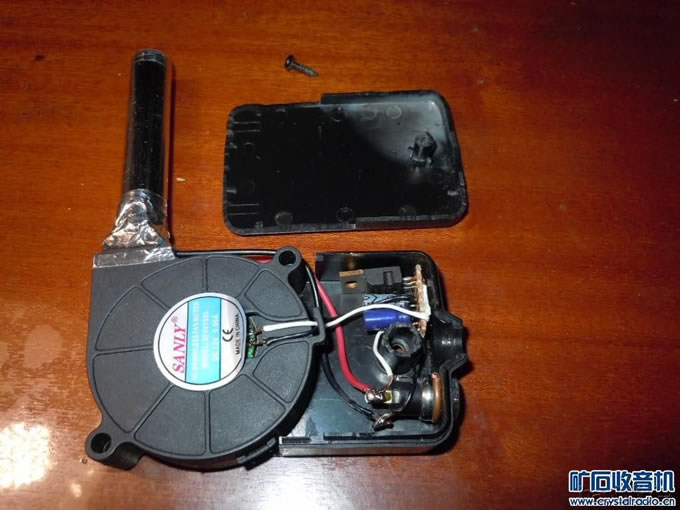

21.内部简单电路，LM7810或7812稳压给风机供电。
【参赛】自制简易热风焊枪

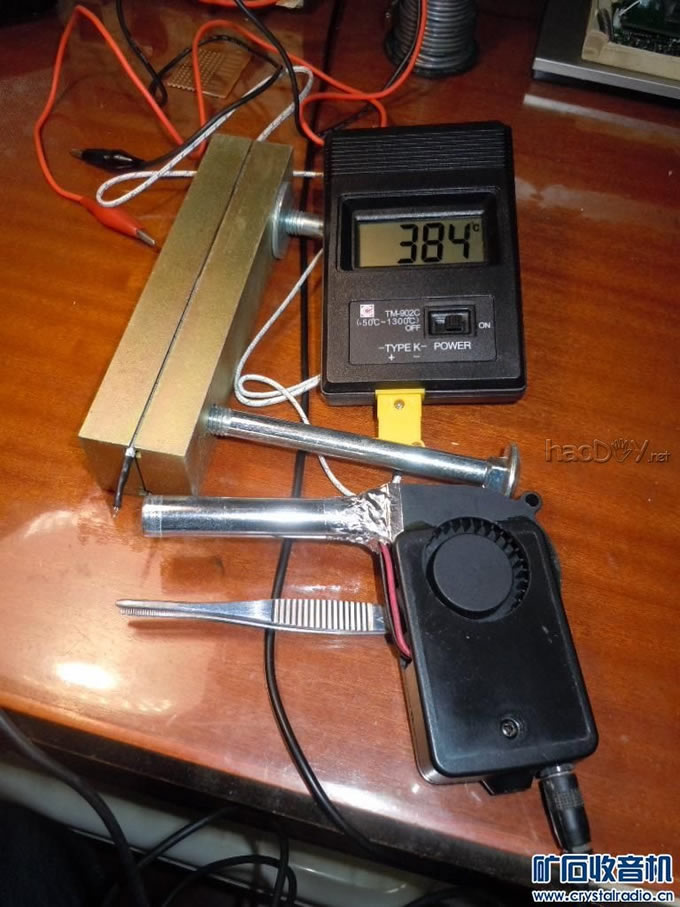

22.完成后测试，出风口约1CM处温度380度。
【参赛】自制简易热风焊枪
23.拆小贴片，很好用的。
【参赛】自制简易热风焊枪

【参赛】自制简易热风焊枪
