时间:2017-06-24 20:40来源:数码之家 作者:yhjycq 点击:

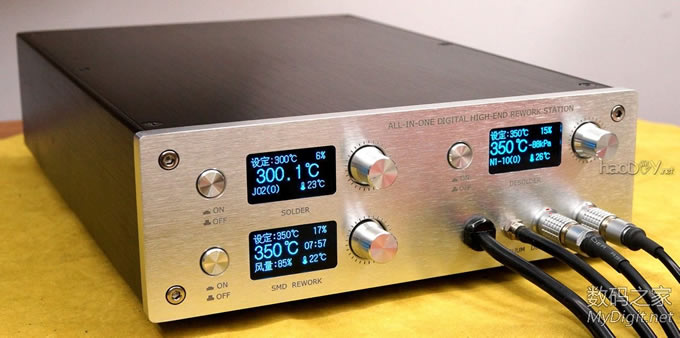

所有内部PCB和程序版权属于CNC,软硬件由CNC群友独立开发————————————————————————————————终于实现了DIY折腾桌面空间的集中整体化!最常用的几个拔焊系统合N为一了主要分为3个部分,完全独立,可以同时也可以选其一左上部分
所有内部PCB和程序版权属于CNC,软硬件由CNC群友独立开发

————————————————————————————————

终于实现了DIY折腾桌面空间的集中整体化!最常用的几个拔焊系统合N为一了

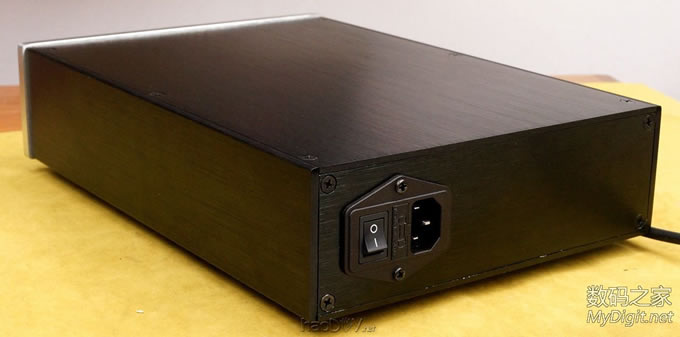

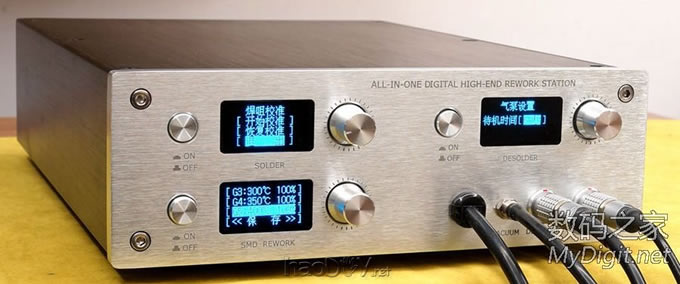

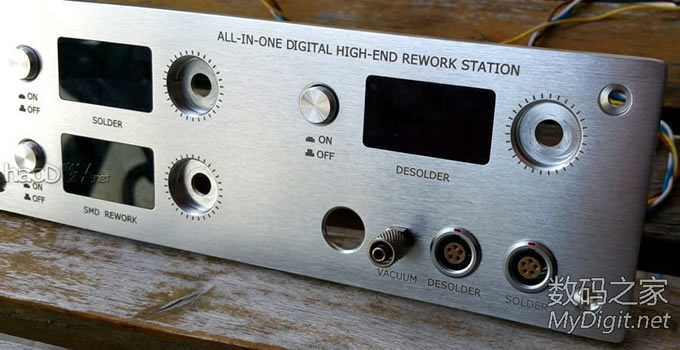

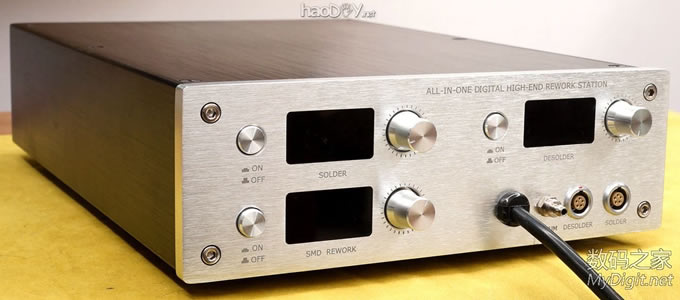

主要分为3个部分,完全独立,可以同时也可以选其一

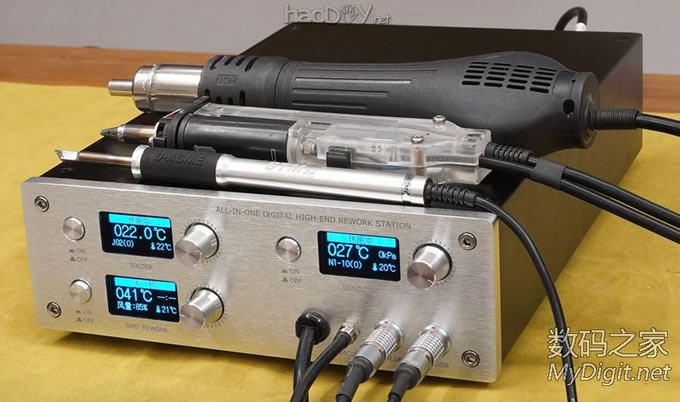

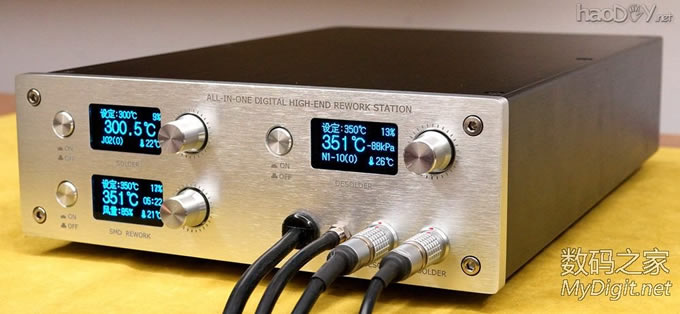

左上部分是焊台,支持白光T12,白光T22发热芯,改接航插输出还可以直接支持JBC

左下部分热风枪,支持8线的无刷风机式的手柄,PID温控,磁控待机,5组预置温度风量组合,温度曲线。。。。。

右边部分吸锡器,用白光FM-2024吸嘴,同时兼容T12头,电镊子,T22 150W头子

真空泵和电磁阀控制只有在选择吸嘴后才启用界面,真空压力-88kpa,由手柄按钮触发真空泵启动



系统菜里面可以设定10-60秒无操作真空泵休眠,或者左旋编码器人工停止真空泵

选择T12头子时,自动屏蔽真空泵,界面也切换成焊台模式,100%相当于另一个T12焊台

这一路,同样支持T22  150W,支持电镊子


——————————————————————————————


请不要问套件或成品了,我不做这个的,只DIY了一台自用,谢谢!开发者是CNC


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器





DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

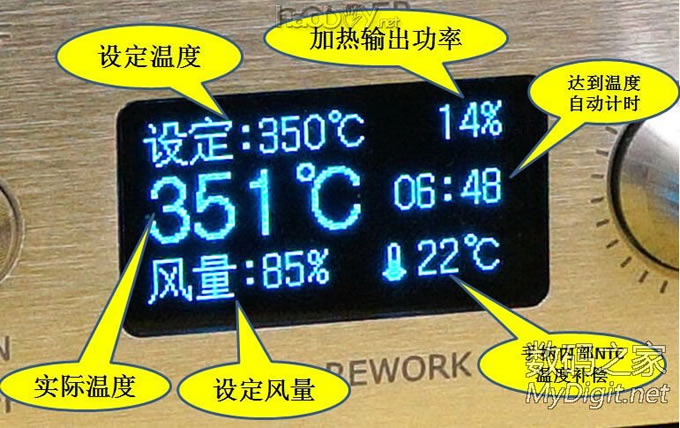

热风枪主页菜单

DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

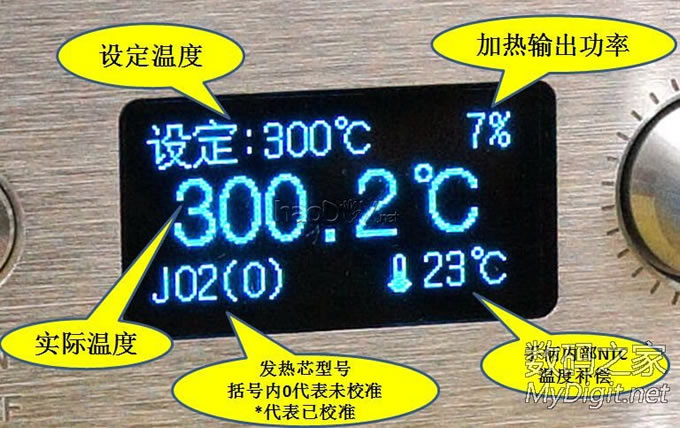

焊台主页




DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

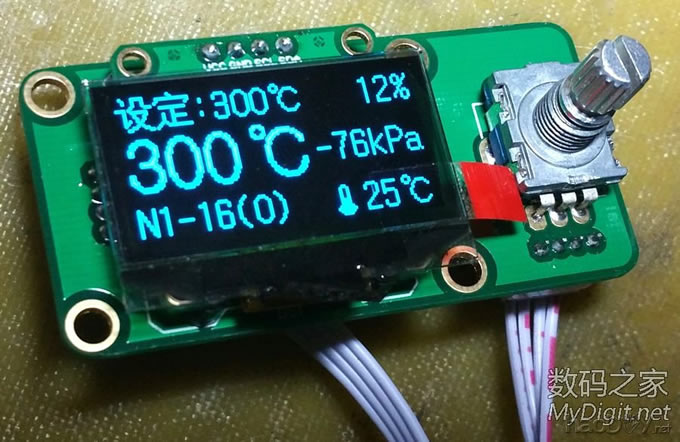

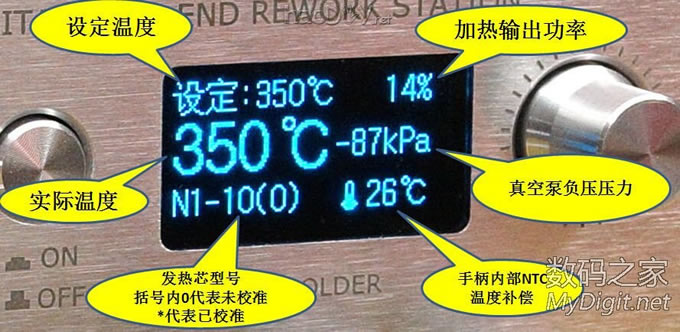

吸锡器主页菜单


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

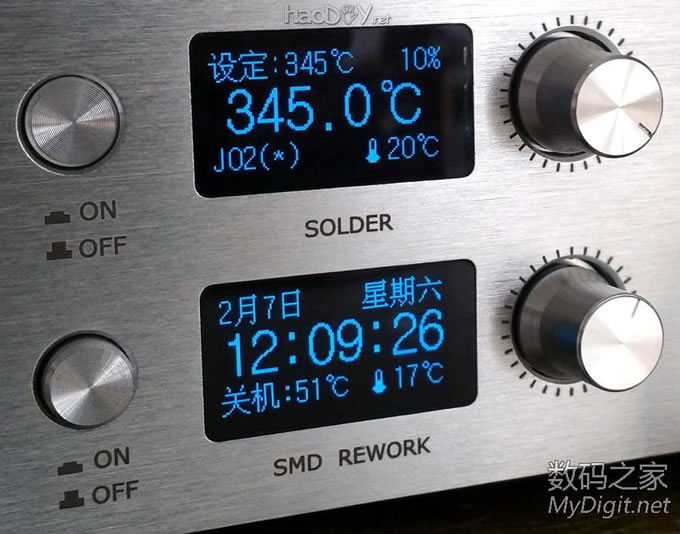

风枪加上了时钟


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

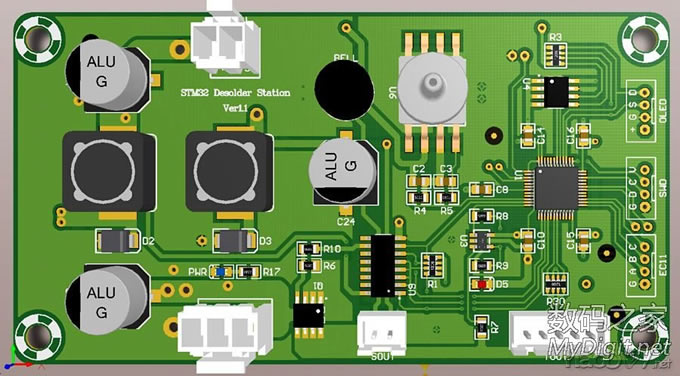

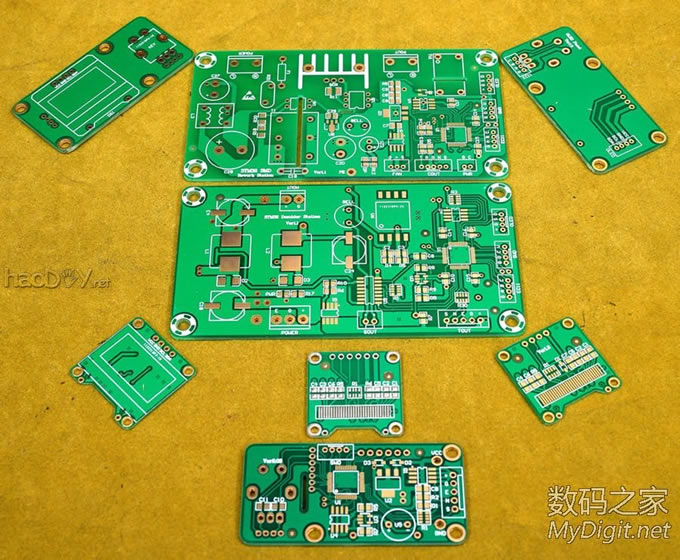

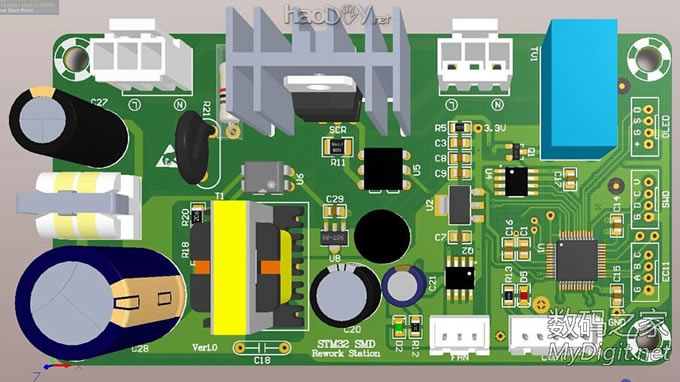

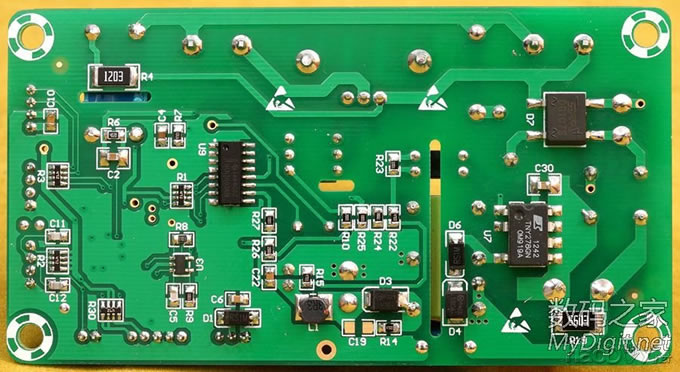

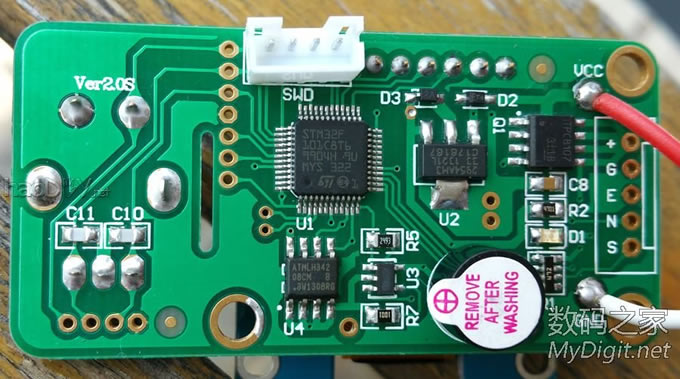

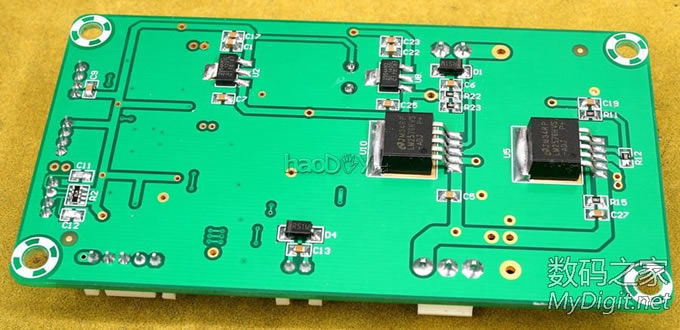

PCB
DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

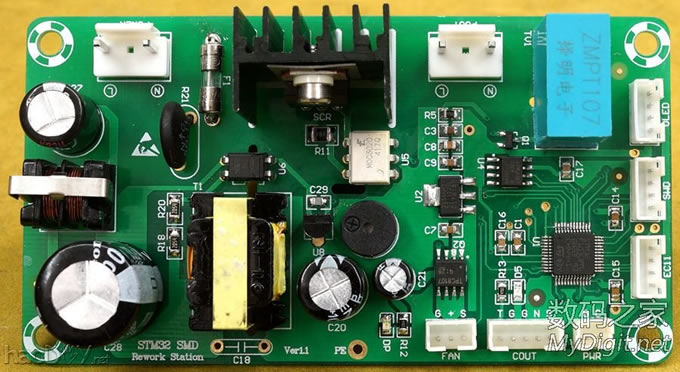

热风枪的


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

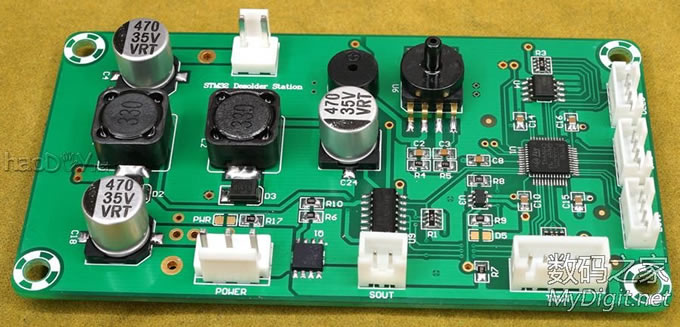

吸锡器的


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



焊台的


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

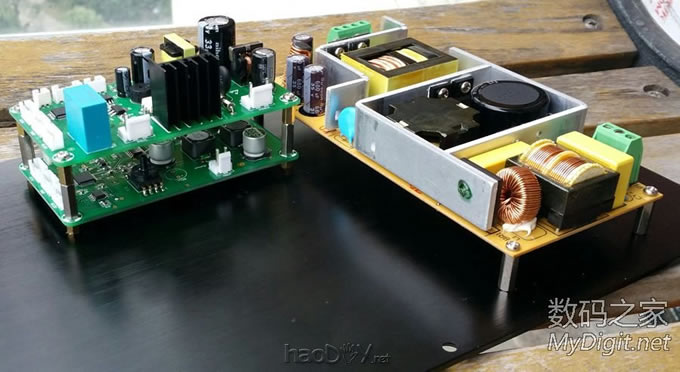

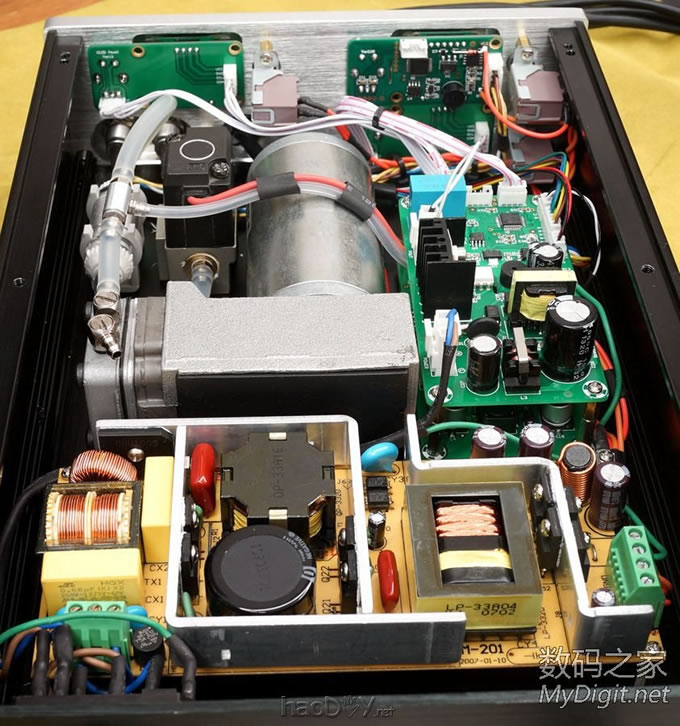

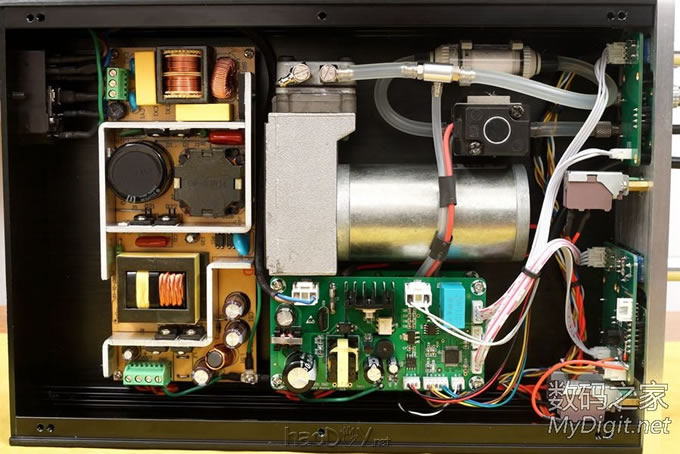

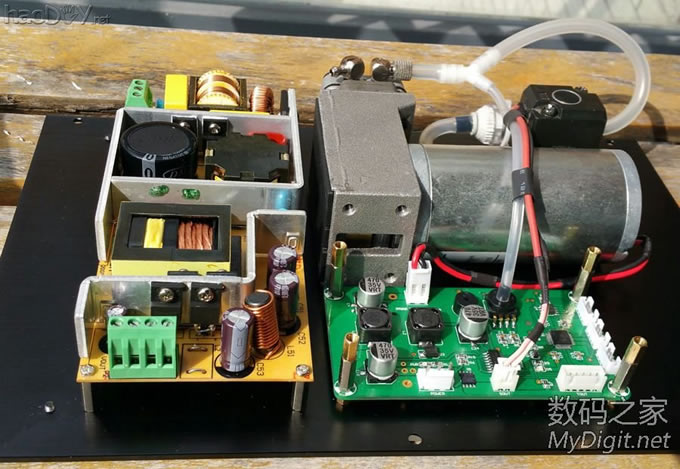

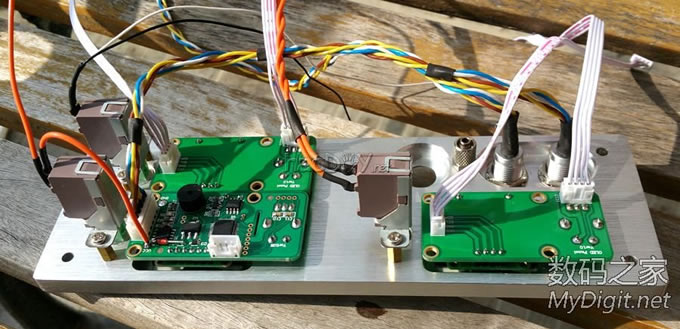

制作内部

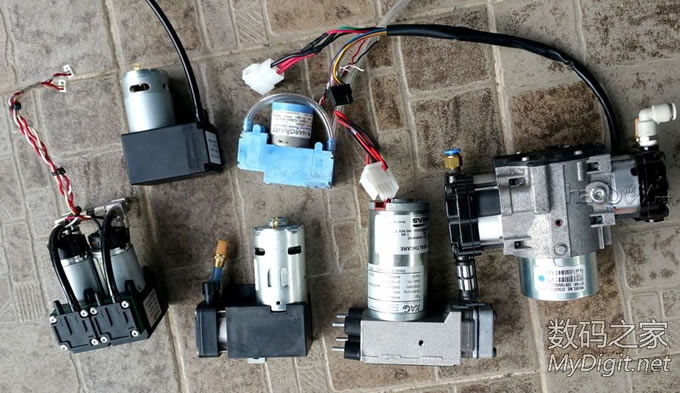

小白鼠的代价,这还是部分,全是废品了
DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器

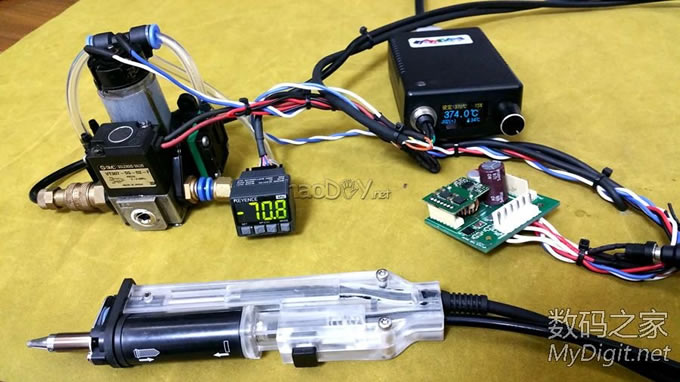

折腾过程中搭建的测试平台


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器



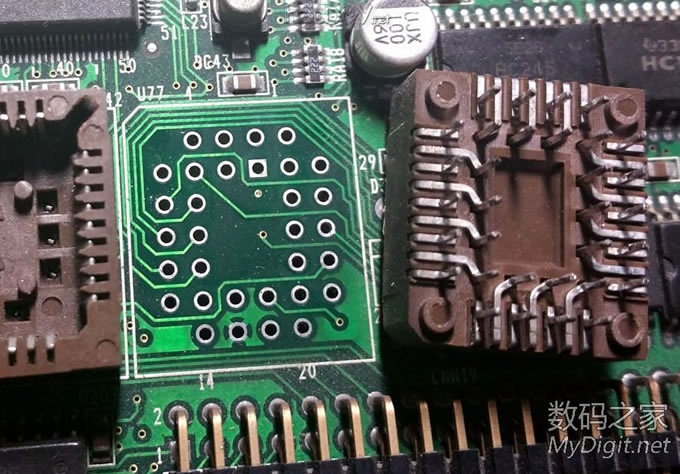

吸锡效果


DIY多合一数字高级维修系统 恒温焊台+热风枪+真空吸锡器
