由于 36V 的电源体积太大，拆掉外壳则刚好，但要保证安全，则安装困难，一直解决不了，突然看见手提电脑的电源，电流也挺大的，于是用发热丝试了一下，果然可以使用。于是在地摊买了 19V 的 3.24A 的手提电脑电源，功率为 65W，这款体积小，重量不少，最重要的是安全，我只需要 2A 电流，相当于标称的 2/3，40W，这是极限，实际上只需要 25～30W。

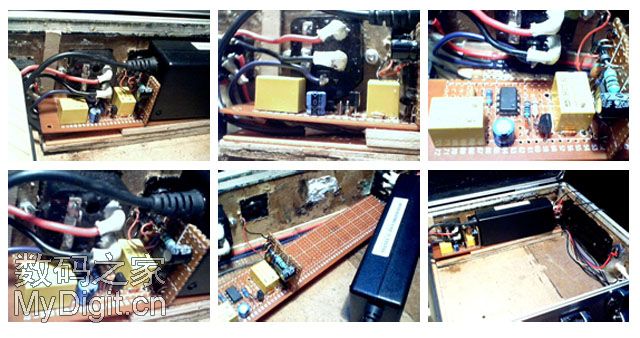

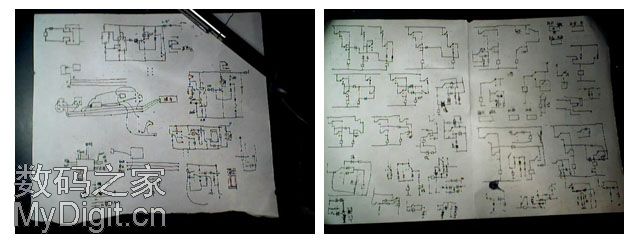

加上控制电路，用 NE555 集成电路做的脉宽控制器，脉冲周期是 8 秒，控制继电器的通断时间，使热风枪的间歇发热，可稳定调整温度。 本来可以调整开关电源的采样电阻，控制开关电源的电压，但实际上是不可行的，因为这种开关电源的集成电路，本身的供电也是由变压器的次级提供，如果电压调低，集成电路就无法工作，所以无法将作宽幅调压。 另外使用固体继电器，可以减少滴答声，但那是直流控制，交流输入的，在这里没用，我用的是密封继电器，声音很少，电压低，功耗小，但接点却支持 30V 3A，另外继电器接点几乎没有损耗，效率非常高。 由于继电器是 5V 的，所以要降压，19V 降压到 5V 使用 LM7805 是万万不能的，功耗太大，发热太大，会烧掉的，用 34063 做开关降压效率高很多，整个电路不发热。
此外发热元件有热惰性，无需连续或者间歇较密地通电，发热温度也会很稳定，我测试结果是只有 4 ℃的波动，比如调整在 200 ℃，则实际在 199～202 ℃之间按 8 秒周期波动，应该说是非常稳定的，事实上闭环控制也是波动的。

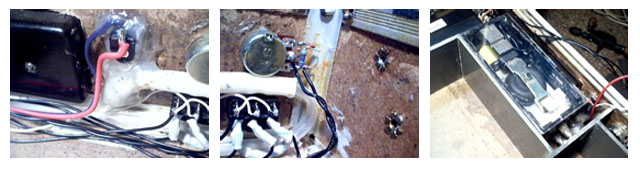

安装起来，用热熔胶固定出风口，但是现在已经直接将气泵放在出风口附近。

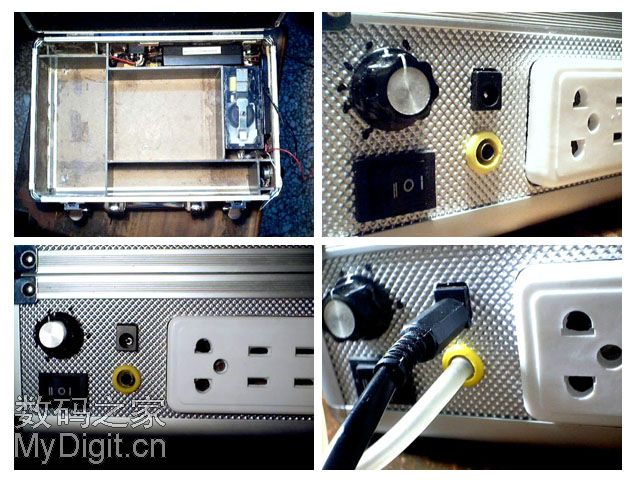

箱子的布局，外面的接口，控制旋钮和提供给其它电器使用插座。

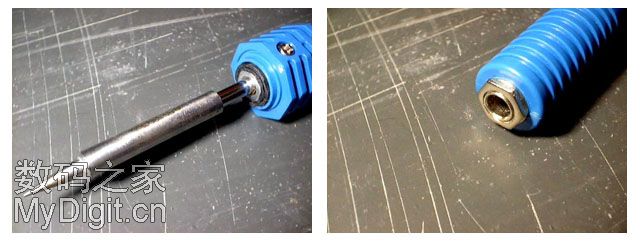

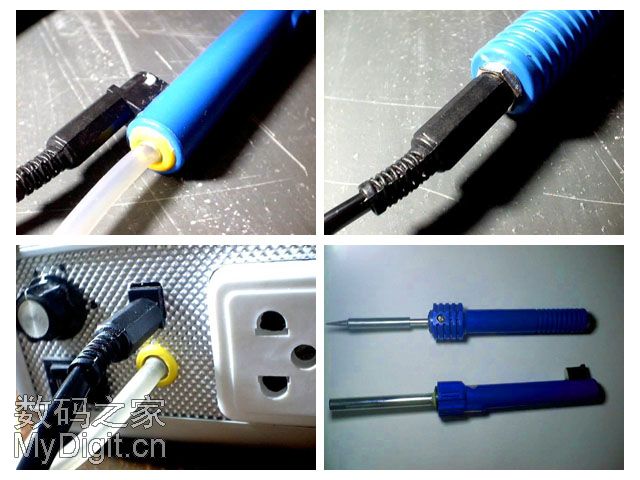

除了热风枪，我还做了一直低压电烙铁，也是用大瓦数的电烙铁改制，烙铁头是 20W 那一种，烙铁芯的做法跟前面的热风枪完全相同，也是铺了云母片，只是电阻是 13Ω，电流是 1.7A，实际支最大功率是 35W，也是用箱子的电源和控制器，所以不能和热风枪同时使用，铜管只有 5mm，需要一个螺丝母固定到烙铁的内架，并用耐高温硅胶固封。 后面是金属电源插座，可惜热风枪要装气管连接，装不上这种插座。
DIY 的热风枪和电烙铁接线之后的样子。 将插座，开关和旋钮放在外面，是想将带电部份与内部放东西部份隔离开来，而且使用方便，还节省空间，就是容易碰坏，至于防水，这个箱子本来就不防水的，我是再三考虑之后才放出去的，另外电源和气泵也可以单独做一个外壳，但我这次不打算这么做，如有跟着做的网友可以考虑，不一定要用箱子的。 另外所有带市电的部份都不与箱子任何部份有接触，并且都用玻璃纤维套套住，安全可靠。 下面的制作，虽然用绝缘板，但基本上是木工，由于要在有限的体积，放最多的东西，尺寸一定要反复测量，我将制作误差限制在 1 mm，制作过程又脏又累，没什么可展示的，请各位看结果就是了。

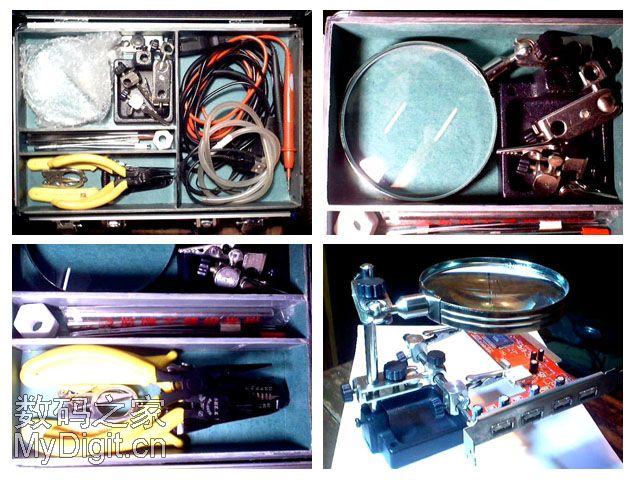

这是第一层，实际是一个盘子，里面有几格，放着放大镜焊架，钳子，镊子和电线表笔，USB 线等等，尺寸恰好，并铺了绝缘卡纸，减少搬动时的响声。

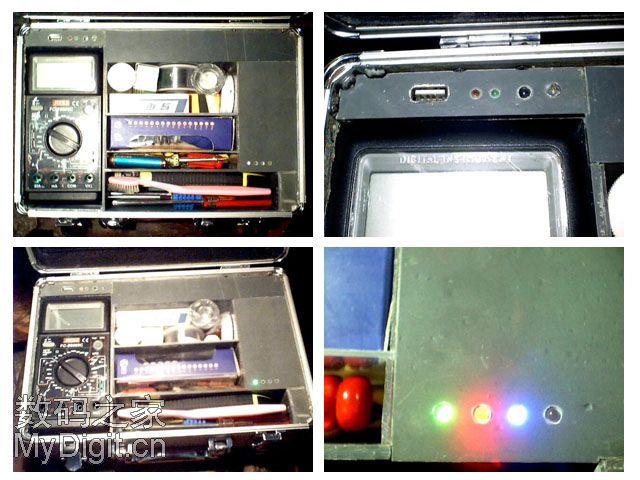

拿开上面的盘子之后，就见到箱子里面，除了放东西之外，右下边有交流电源，直流电源，强风和弱风指示灯。 左上角还有一个 USB 充电器，可以临时用来充一下电。还一个火线检测装置，检查火线是否与国际规范一致，并通过电源开关切换，避免所谓“静电”的发生。

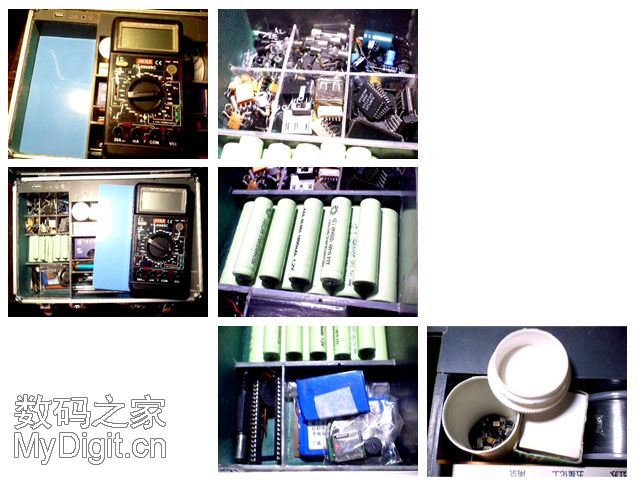

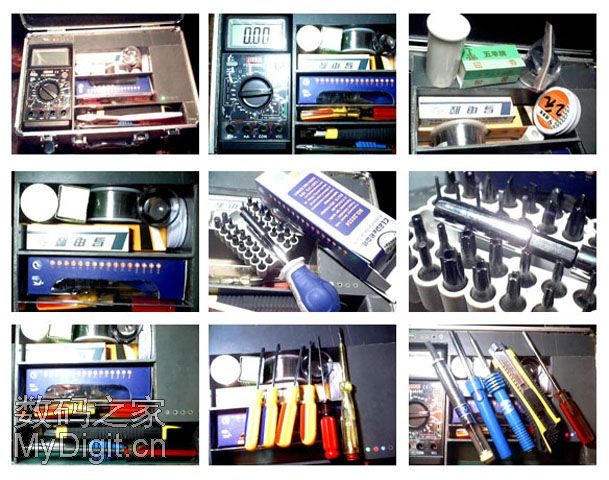

箱子放置的各种工具。
|
