太阳能led小小台灯

时间:2013-02-24 16:43来源:www.crystalradio.cn 作者:山东激光 点击:
我用两块太阳能电池,是输出2V,220毫安的。(开封老罗,单块为2V110毫安)。我又了两节5号镍氢电池,并联为4000毫安时。升压电路是找的太阳能草坪灯控制电路,原来的电感是220微亨,带一粒发光二极管,我改为80微亨,这样在电池端吸收电流为150-200毫安,可

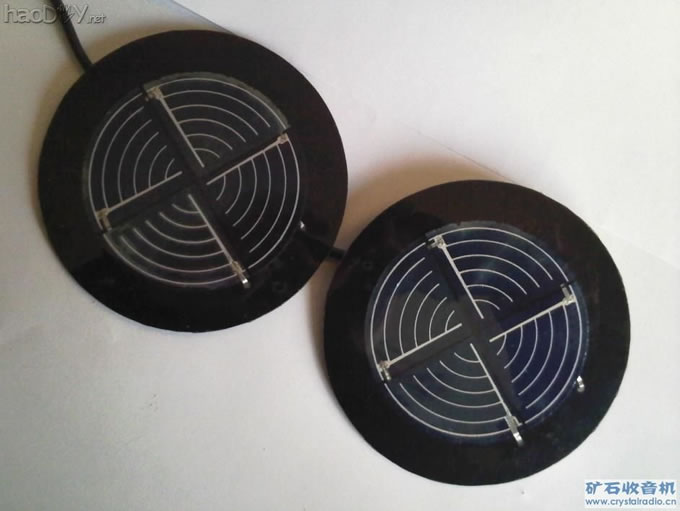

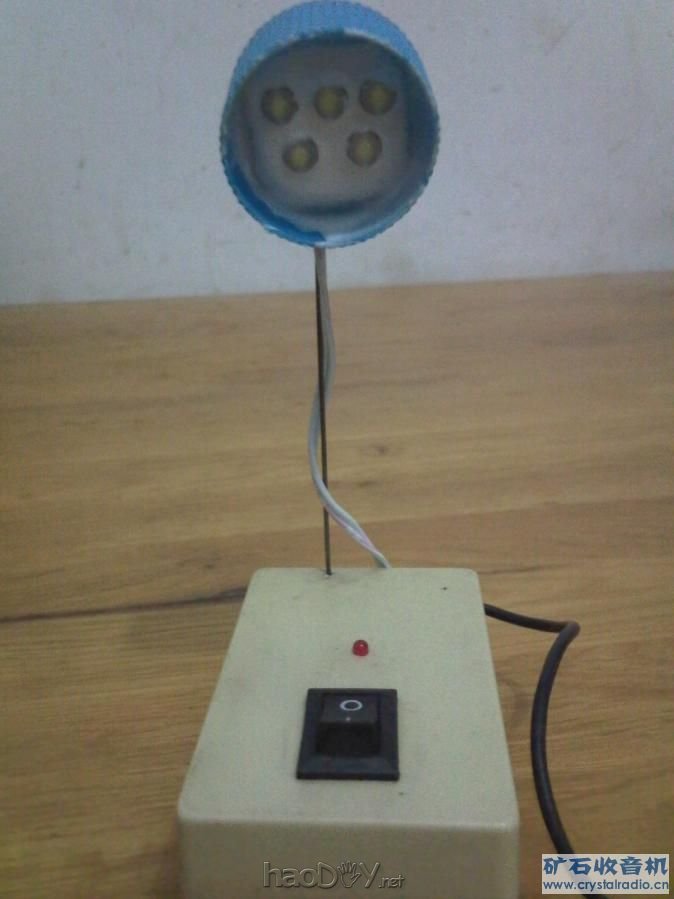

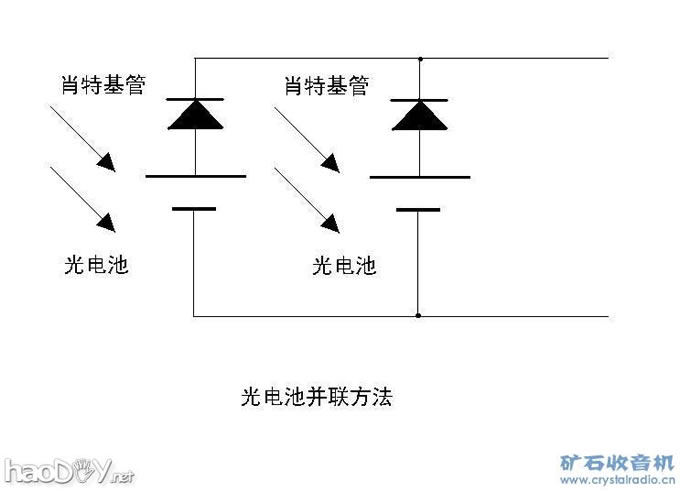

我用两块太阳能电池,是输出2V,220毫安的。(开封老罗,单块为2V110毫安)。我又了两节5号镍氢电池,并联为4000毫安时。升压电路是找的太阳能草坪灯控制电路,原来的电感是220微亨,带一粒发光二极管,我改为80微亨,这样在电池端吸收电流为150-200毫安,可以以15毫安的电流驱动5粒发光二极管,我使用的管子是日本日亚公司的最新的品种,5粒管子在15毫安的情况下的亮度达到普通管子15-20粒的效果。在两片太阳能电池暴晒一天后我这个小台灯能点亮6-8个小时,躺在被窝里看书,亮度足够了。我先把太阳能电池和电路原理图发上来。我的这个台灯的理念是低碳,环保!这样的台灯寿命至少在10年以上。回家后我把小台灯拍照后再补发。哈哈!!太阳能电池在室外,灯放在床头上。今天一天的充电电流9点30为20毫安,10点为70毫安,11点为120毫安,12点为170毫安,1点-2点也为170毫安,3点为100毫安,4点为60毫安4点30分为20毫安,5点为10毫安

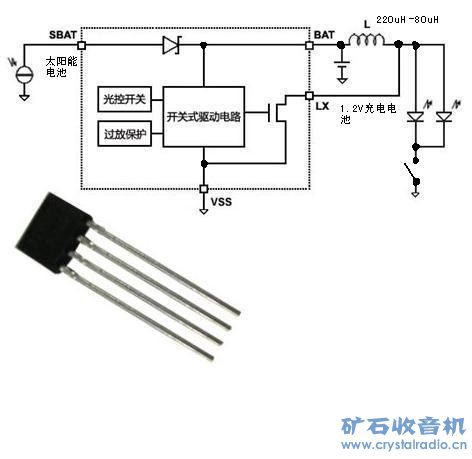

微型太阳能台灯电路 .JPG (24 KB, 下载次数: 101)



太阳能led小小台灯






太阳能led小小台灯






太阳能led小小台灯






太阳能led小小台灯
