用维修电源再看两个串联的LED情况
铅酸蓄电池LED手电改锂电池的两个方案

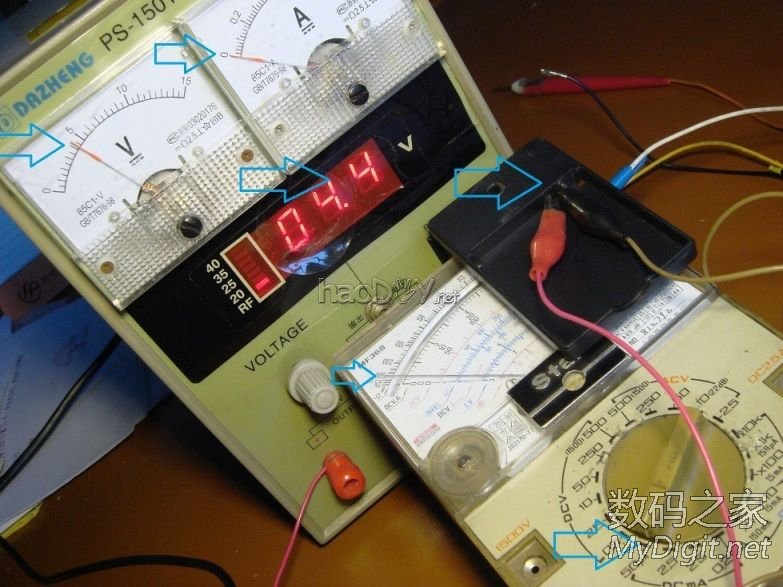

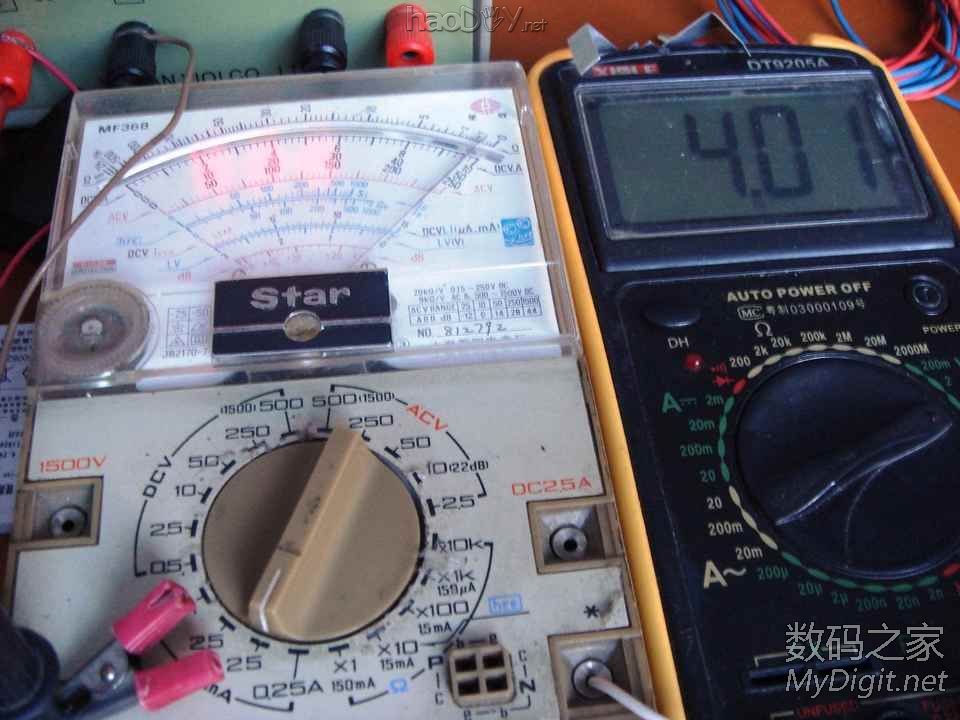

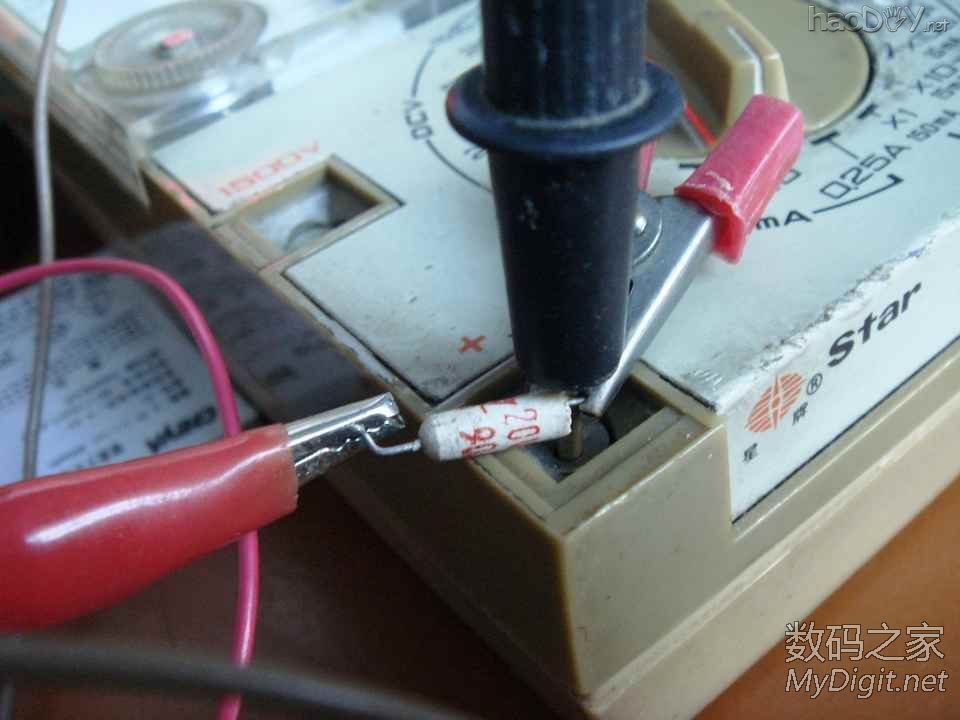

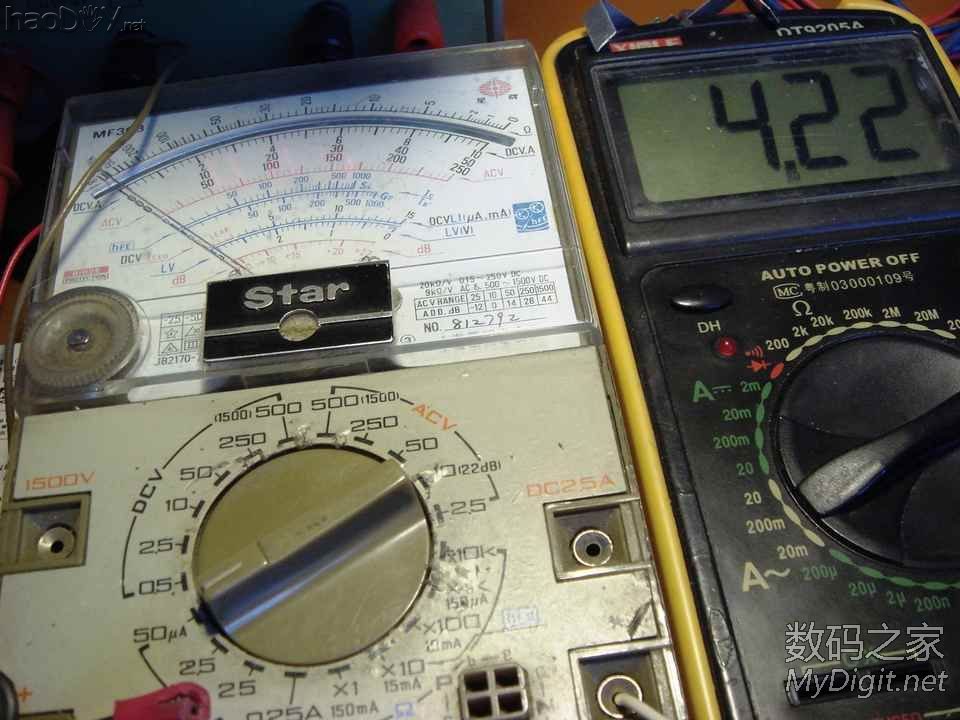

在电压4.22V时电流为0----没有导通。届时锂电池不会有电流倒灌发生。
铅酸蓄电池LED手电改锂电池的两个方案

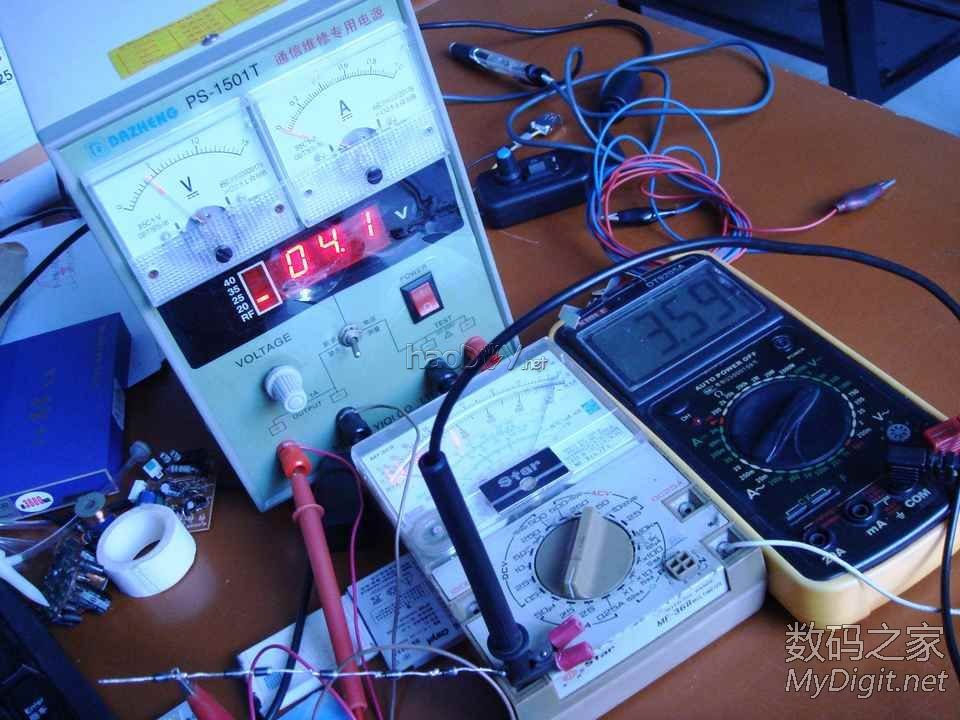

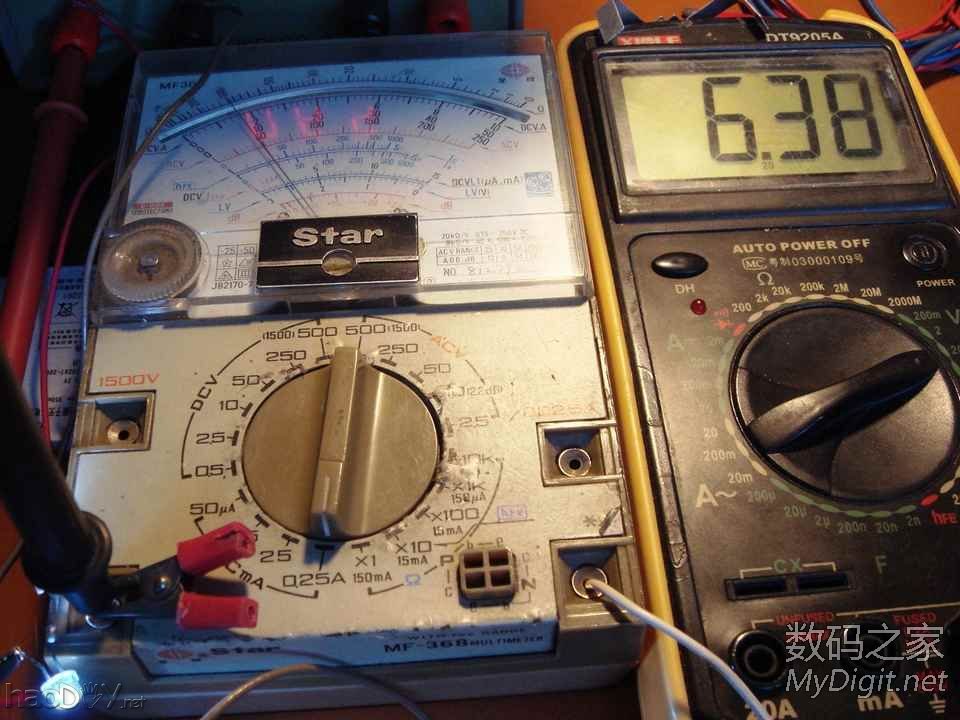

在电流40mA左右时电压钳位在6.4V左右，保证了锂电池保护板不会损坏。
铅酸蓄电池LED手电改锂电池的两个方案

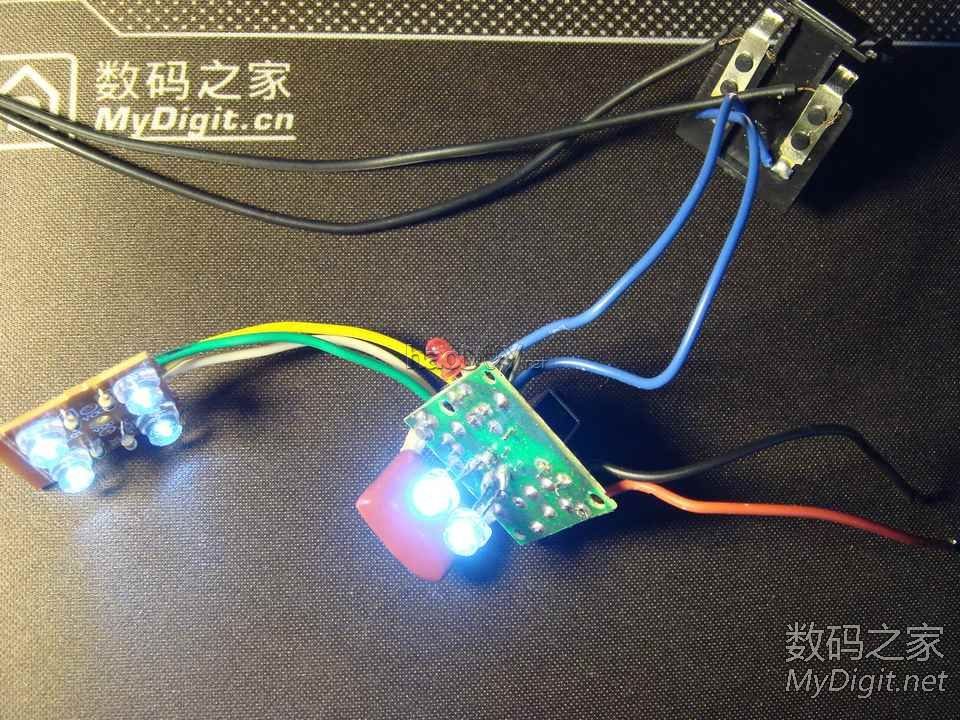

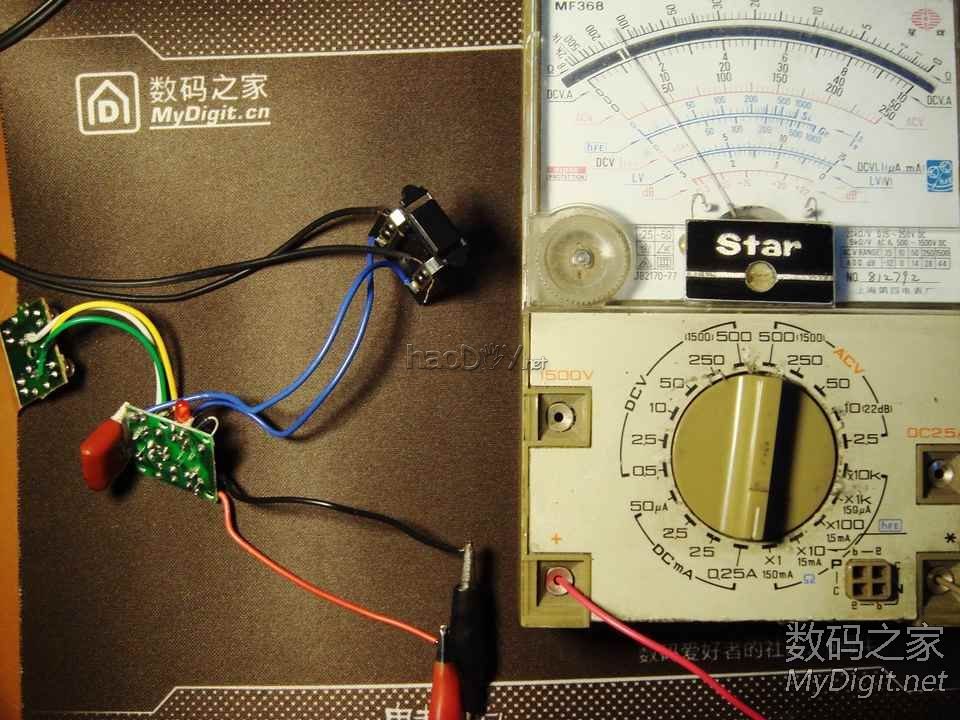

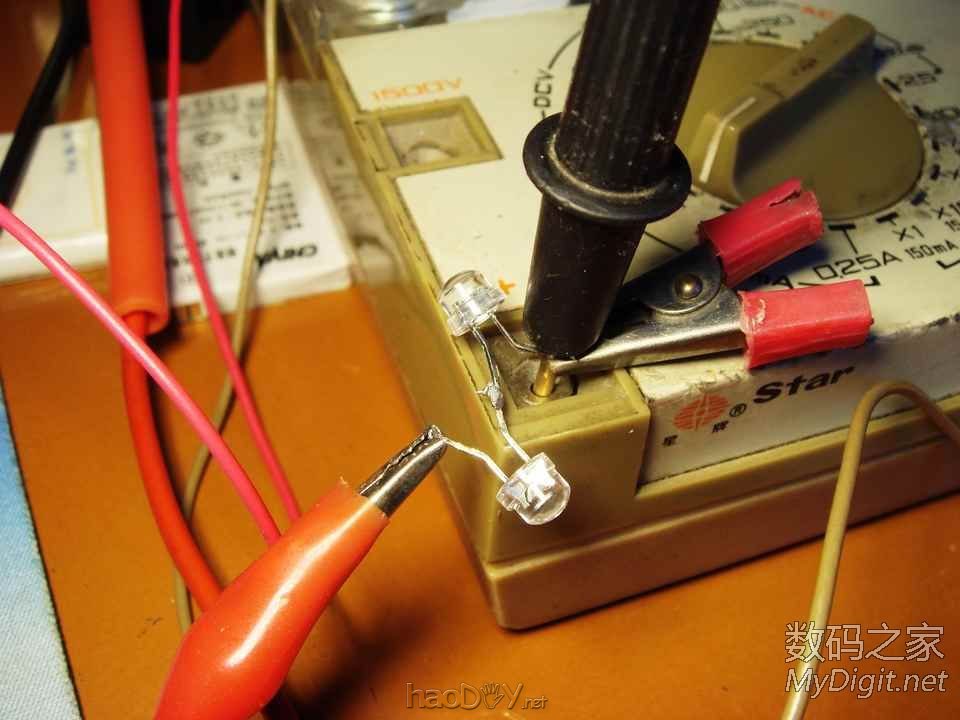

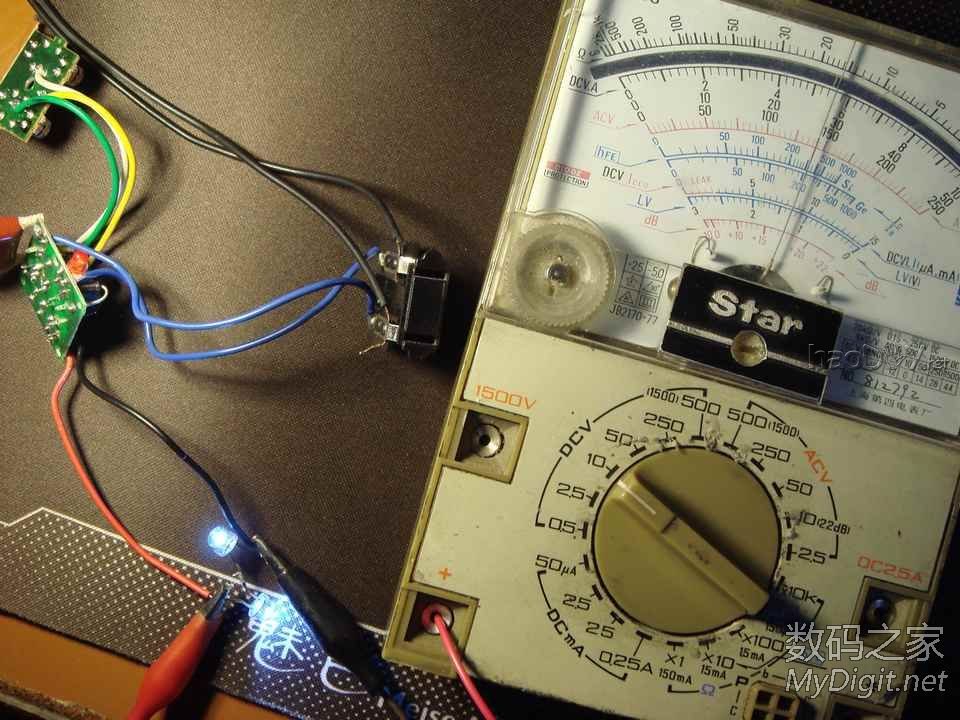

两个串联的LED实际接入220V的RC电路中，可见电压钳位在 6V左右。
铅酸蓄电池LED手电改锂电池的两个方案

可以正式实施了

下面是起初选用6个串联4007的稳压方法
铅酸蓄电池LED手电改锂电池的两个方案

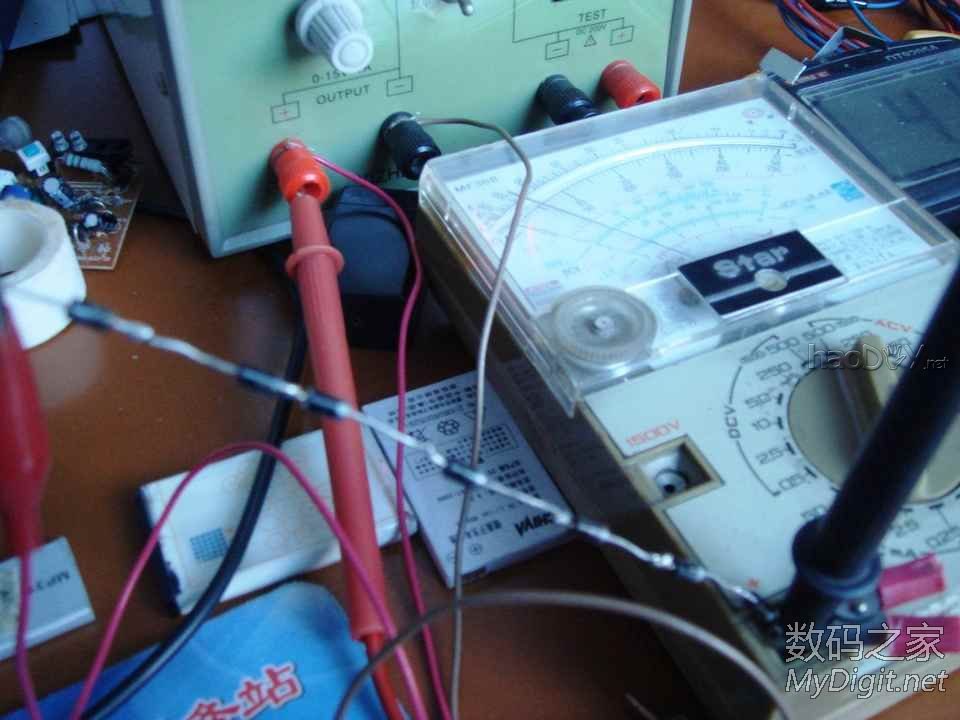

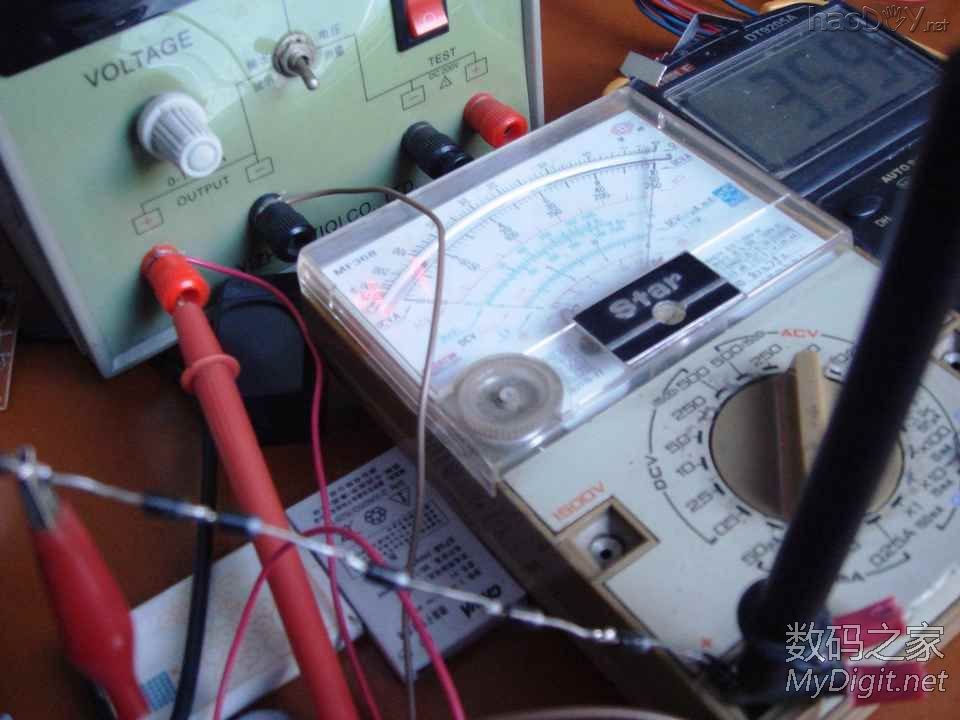

在3.59V时就导通了，电流约2.5mA。
铅酸蓄电池LED手电改锂电池的两个方案

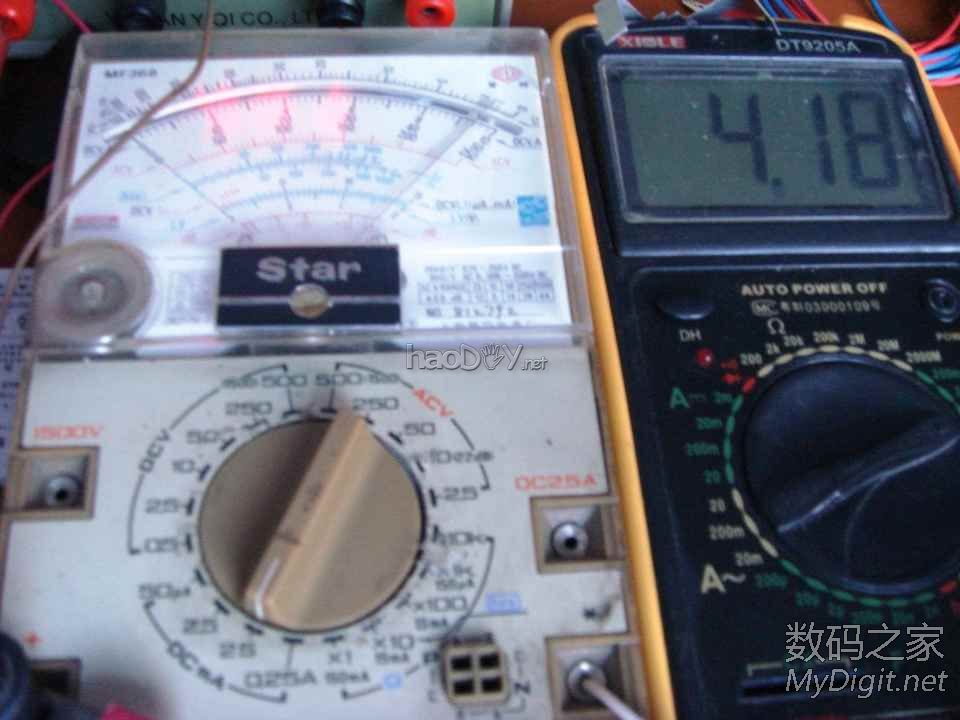

在4.18V时电流已经达到23mA。
铅酸蓄电池LED手电改锂电池的两个方案

7个串联的4007在4.2V锂电的情况下也有导通，即存在电流倒灌发生。最后测试单个4007在0.3V时就有电流出现。所以串联的4007稳压的方法就不用了。
铅酸蓄电池LED手电改锂电池的两个方案

再试验使用5.6V稳压管的情况
铅酸蓄电池LED手电改锂电池的两个方案

在电压4V时电流已达25mA，后找了个9V的稳压管也有电流。不再试了，要知道手电筒RC充电最大电流刚35mA左右哦！
铅酸蓄电池LED手电改锂电池的两个方案

JT111充电芯片的座充电流倒灌仅为2uA左右
